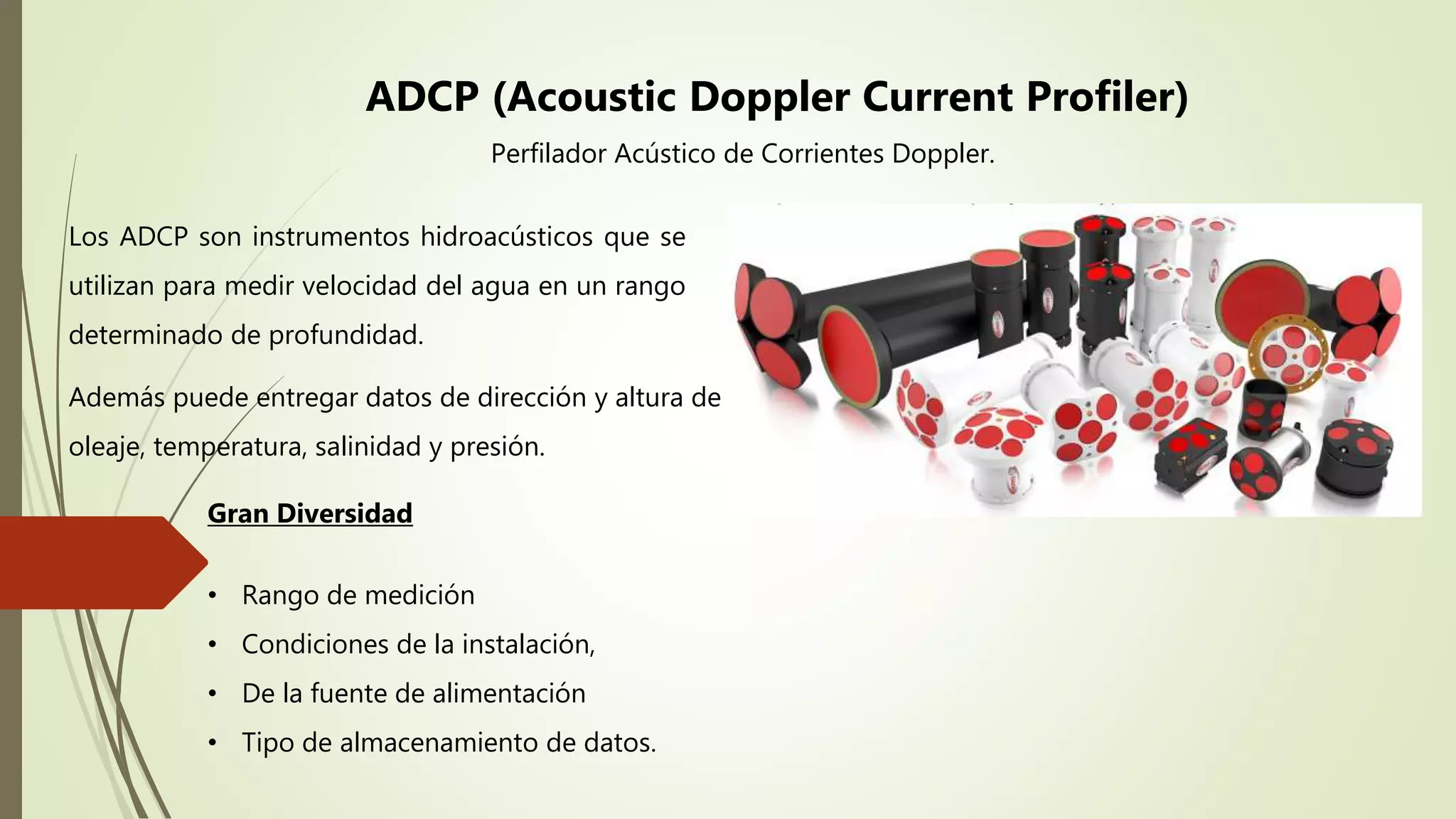

1. Los ADCP son instrumentos hidroacústicos que se
utilizan para medir velocidad del agua en un rango
determinado de profundidad.
ADCP (Acoustic Doppler Current Profiler)
Gran Diversidad
• Rango de medición
• Condiciones de la instalación,
• De la fuente de alimentación
• Tipo de almacenamiento de datos.
Perfilador Acústico de Corrientes Doppler.
Además puede entregar datos de dirección y altura de
oleaje, temperatura, salinidad y presión.

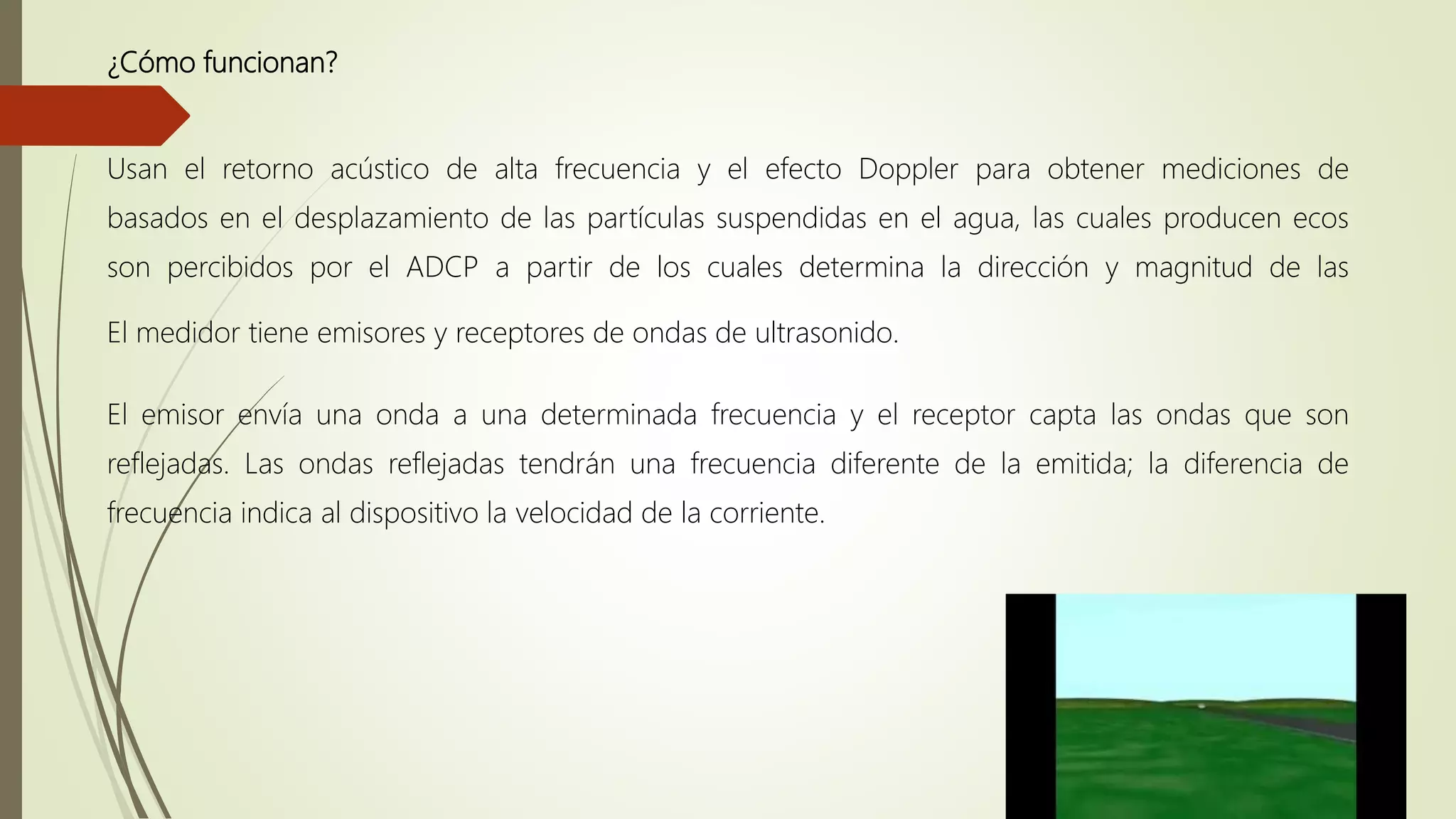

2. ¿Cómo funcionan?
Usan el retorno acústico de alta frecuencia y el efecto Doppler para obtener mediciones de
basados en el desplazamiento de las partículas suspendidas en el agua, las cuales producen ecos
son percibidos por el ADCP a partir de los cuales determina la dirección y magnitud de las
El medidor tiene emisores y receptores de ondas de ultrasonido.
El emisor envía una onda a una determinada frecuencia y el receptor capta las ondas que son
reflejadas. Las ondas reflejadas tendrán una frecuencia diferente de la emitida; la diferencia de
frecuencia indica al dispositivo la velocidad de la corriente.
5. Aplicaciones
Dependiendo del montaje, se puede distinguir entre:
ADCP que miran hacia los lados, hacia abajo y hacia arriba.
Un ADCP montado en la parte inferior puede medir la velocidad y la
dirección de las corrientes a intervalos iguales hasta la superficie y olas.
Montado lateralmente en una pared o pilotes de puentes en ríos o canales,
puede medir el perfil actual de orilla a orilla.
6. Puerto San Antonio
Anclaje: A fondo
Alimentación: fuente directa desde tierra
Memoria: Computador en tierra
Objetivo:
Monitoreo constante de las condición de
oleaje y corrientes en área externa del
puerto
Protocolos para ingreso a puerto
7.
8. Aplicaciones: Influencia de mareas en canales, efecto de la batimetría en la corriente entre otros.
Bottom tracking
