El documento contiene información sobre la estructura básica y requisitos de un plan de explotación de yacimientos. Se describen elementos como la estrategia de desarrollo y producción, consideraciones ambientales, adquisición y análisis de datos, modelaje geológico y numérico, predicción de producción y reservas, y aprobación gerencial. También se detallan las fases de un estudio integrado de yacimiento, incluyendo la caracterización, simulación, planificación y gerencia. Finalmente, se explica cómo el c

1. Autor:
José Chávez
C.I: V.-30.060.800
Ciudad Ojeda, Octubre 2020
REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA,
CIENCIAS Y TECNOLOGÍA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
SEDE CIUDAD OJEDA - EXTENSIÓN COL
GERENCIA DE YACIMIENTOS

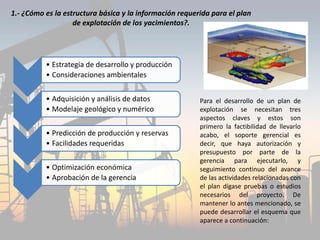

2. 1.- ¿Cómo es la estructura básica y la información requerida para el plan
de explotación de los yacimientos?.
• Estrategia de desarrollo y producción
• Consideraciones ambientales
• Adquisición y análisis de datos
• Modelaje geológico y numérico
• Predicción de producción y reservas
• Facilidades requeridas
• Optimización económica
• Aprobación de la gerencia
Para el desarrollo de un plan de
explotación se necesitan tres
aspectos claves y estos son
primero la factibilidad de llevarlo
acabo, el soporte gerencial es
decir, que haya autorización y
presupuesto por parte de la
gerencia para ejecutarlo, y
seguimiento continuo del avance
de las actividades relacionadas con
el plan dígase pruebas o estudios
necesarios del proyecto. De
mantener lo antes mencionado, se
puede desarrollar el esquema que
aparece a continuación:

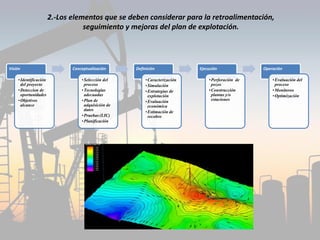

3. 2.-Los elementos que se deben considerar para la retroalimentación,
seguimiento y mejoras del plan de explotación.
Visión
•Identificación
del proyecto
•Deteccion de
oportunidades
•Objetivos
alcance
Conceptualización
•Selección del
proceso
•Tecnologías
adecuadas
•Plan de
adquisición de
datos
•Pruebas (LIC)
•Planificación
Definición
•Caracterización
•Simulación
•Estrategias de
explotación
•Evaluación
económica
•Estimación de
recobro
Ejecución
•Perforación de
pozos
•Construcción
plantas y/o
estaciones
Operación
•Evaluación del
proceso
•Monitoreo
•Optimización

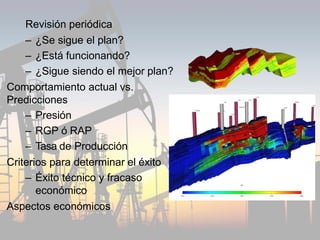

4. Revisión periódica
– ¿Se sigue el plan?
– ¿Está funcionando?
– ¿Sigue siendo el mejor plan?
Comportamiento actual vs.
Predicciones
– Presión
– RGP ó RAP
– Tasa de Producción
Criterios para determinar el éxito
– Éxito técnico y fracaso
económico
Aspectos económicos

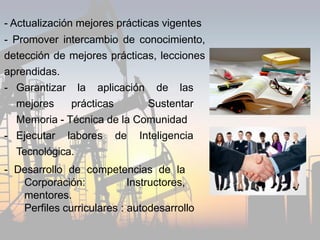

5. - Actualización mejores prácticas vigentes
- Promover intercambio de conocimiento,
detección de mejores prácticas, lecciones
aprendidas.
- Garantizar la aplicación de las
mejores prácticas Sustentar
Memoria - Técnica de la Comunidad
- Ejecutar labores de Inteligencia
Tecnológica.
- Desarrollo de competencias de la
Corporación: Instructores,
mentores.
Perfiles curriculares : autodesarrollo

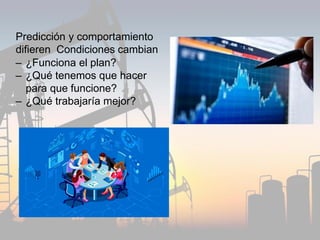

6. Predicción y comportamiento
difieren Condiciones cambian
– ¿Funciona el plan?
– ¿Qué tenemos que hacer
para que funcione?
– ¿Qué trabajaría mejor?

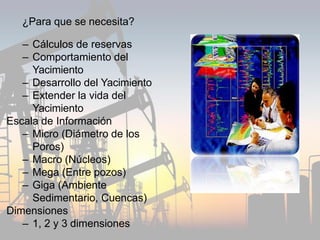

7. ¿Para que se necesita?
– Cálculos de reservas
– Comportamiento del
Yacimiento
– Desarrollo del Yacimiento
– Extender la vida del
Yacimiento
Escala de Información
– Micro (Diámetro de los
Poros)
– Macro (Núcleos)
– Mega (Entre pozos)
– Giga (Ambiente
Sedimentario, Cuencas)
Dimensiones
– 1, 2 y 3 dimensiones

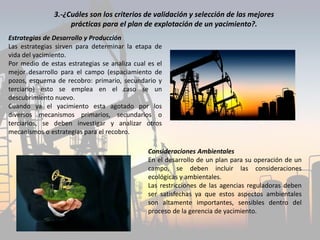

8. Estrategias de Desarrollo y Producción
Las estrategias sirven para determinar la etapa de
vida del yacimiento.
Por medio de estas estrategias se analiza cual es el
mejor desarrollo para el campo (espaciamiento de
pozos, esquema de recobro: primario, secundario y
terciario) esto se emplea en el caso se un
descubrimiento nuevo.
Cuando ya el yacimiento esta agotado por los
diversos mecanismos primarios, secundarios o
terciarios, se deben investigar y analizar otros
mecanismos o estrategias para el recobro.
Consideraciones Ambientales
En el desarrollo de un plan para su operación de un
campo, se deben incluir las consideraciones
ecológicas y ambientales.
Las restricciones de las agencias reguladoras deben
ser satisfechas ya que estos aspectos ambientales
son altamente importantes, sensibles dentro del
proceso de la gerencia de yacimiento.
3.-¿Cuáles son los criterios de validación y selección de las mejores
prácticas para el plan de explotación de un yacimiento?.

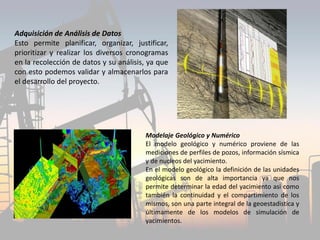

9. Adquisición de Análisis de Datos
Esto permite planificar, organizar, justificar,
prioritizar y realizar los diversos cronogramas
en la recolección de datos y su análisis, ya que
con esto podemos validar y almacenarlos para
el desarrollo del proyecto.
Modelaje Geológico y Numérico
El modelo geológico y numérico proviene de las
mediciones de perfiles de pozos, información sísmica
y de nucleos del yacimiento.
En el modelo geológico la definición de las unidades
geológicas son de alta importancia ya que nos
permite determinar la edad del yacimiento asi como
también la continuidad y el compartimiento de los
mismos, son una parte integral de la geoestadistica y
últimamente de los modelos de simulación de
yacimientos.

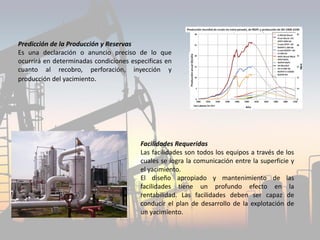

10. Predicción de la Producción y Reservas
Es una declaración o anuncio preciso de lo que
ocurrirá en determinadas condiciones especificas en
cuanto al recobro, perforación, inyección y
producción del yacimiento.
Facilidades Requeridas
Las facilidades son todos los equipos a través de los
cuales se logra la comunicación entre la superficie y
el yacimiento.
El diseño apropiado y mantenimiento de las
facilidades tiene un profundo efecto en la
rentabilidad. Las facilidades deben ser capaz de
conducir el plan de desarrollo de la explotación de
un yacimiento.

11. Aprobación de la Gerencia
Ya realizado todos los estudios, análisis y pruebas
requeridas para el desarrollo del plan de explotación
se entrega un informe detallado a la gerencia para su
aprobación y apoyo para la ejecución del proyecto.
Optimización Económica

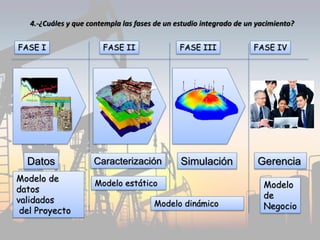

12. Datos Caracterización Simulación Gerencia
Modelo estático
Modelo dinámico
Modelo de
datos
validados
del Proyecto
Modelo
de
Negocio
FASE I FASE II FASE III FASE IV
4.-¿Cuáles y que contempla las fases de un estudio integrado de un yacimiento?

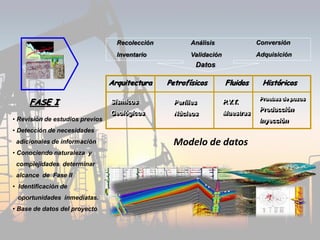

13. • Revisión de estudios previos
• Detección de necesidades
adicionales de información
• Conociendo naturaleza y
complejidades determinar
alcance de Fase II
• Identificación de
oportunidades inmediatas.
• Base de datos del proyecto
FASE I
Datos
Conversión
Adquisición
Recolección
Inventario
Análisis
Validación
Pruebas de pozos
Producción
Inyección
Arquitectura Petrofísicos Fluidos Históricos
Sísmicos
Geológicos
Perfiles
Núcleos
P.V.T.
Muestras
Modelo de datos

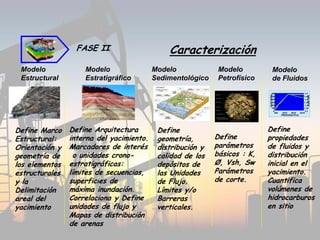

14. FASE II Caracterización
Modelo
Estratigráfico
Define Arquitectura
interna del yacimiento.
Marcadores de interés
o unidades crono-
estratigráficas:
límites de secuencias,
superficies de
máxima inundación.
Correlaciona y Define
unidades de flujo y
Mapas de distribución
de arenas
Modelo
Estructural
Define Marco
Estructural:
Orientación y
geometría de
los elementos
estructurales
y la
Delimitación
areal del
yacimiento
Modelo
Sedimentológico
Define
geometría,
distribución y
calidad de los
depósitos de
las Unidades
de Flujo.
Límites y/o
Barreras
verticales.
Modelo
Petrofísico
Define
parámetros
básicos : K,
Ø, Vsh, Sw
Parámetros
de corte.
Modelo
de Fluidos
Define
propiedades
de fluidos y
distribución
inicial en el
yacimiento.
Cuantifica
volúmenes de
hidrocarburos
en sitio
0
100
200
300
400
500
600
165 1615 3015 5315
PRESION(LPCA)
Rs(PCN/BN)
1,2
1,25
1,3
1,35
1,4
1,45
1,5
Bo(BY/BN)
PVT
Bo
Rs

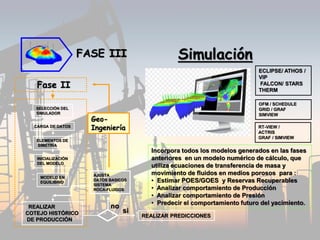

15. FASE III Simulación
Fase II
REALIZAR PREDICCIONES
REALIZAR
COTEJO HISTÓRICO
DE PRODUCCIÓN
SELECCIÓN DEL
SIMULADOR
CARGA DE DATOS
ELEMENTOS DE
SIMETRÍA
INICIALIZACIÓN
DEL MODELO
MODELO EN
EQUILIBRIO
no
si
AJUSTA
DATOS BASICOS
SISTEMA
ROCA-FLUIDOS
Geo-
Ingeniería
Incorpora todos los modelos generados en las fases
anteriores en un modelo numérico de cálculo, que
utiliza ecuaciones de transferencia de masa y
movimiento de fluidos en medios porosos para :
• Estimar POES/GOES y Reservas Recuperables
• Analizar comportamiento de Producción
• Analizar comportamiento de Presión
• Predecir el comportamiento futuro del yacimiento.
ECLIPSE/ ATHOS /
VIP
FALCON/ STARS
THERM
OFM / SCHEDULE
GRID / GRAF
SIMVIEW
RT-VIEW /
ACTRIS
GRAF / SIMVIEW

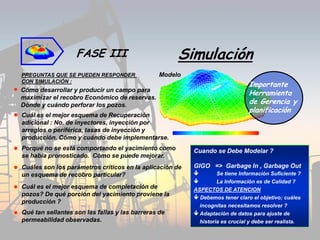

16. Permite modelar proceso complejos.
Hacer sensibilidades y analizar
diferentes escenarios de explotación.
 AGA
 SAGD (Steam Assisted Gravity Drainage)
 Foamy Oil
 IAV
 ICV
 Trazadores
 ASP (Alkali Surfactant Polymer)
Cuando se Debe Modelar ?
GIGO => Garbage In , Garbage Out
 Se tiene Información Suficiente ?
 La Información es de Calidad ?
ASPECTOS DE ATENCION
 Debemos tener claro el objetivo; cuáles
incognitas necesitamos resolver ?
 Adaptación de datos para ajuste de
historia es crucial y debe ser realista.
FASE III Simulación
ModeloPREGUNTAS QUE SE PUEDEN RESPONDER
CON SIMULACIÓN :
Cómo desarrollar y producir un campo para
maximizar el recobro Económico de reservas.
Dónde y cuándo perforar los pozos.
Cuál es el mejor esquema de Recuperación
adicional : No. de inyectores, inyección por
arreglos o periférica, tasas de inyección y
producción. Cómo y cuándo debe implementarse.
Porqué no se está comportando el yacimiento como
se había pronosticado. Cómo se puede mejorar.
Cuáles son los parámetros críticos en la aplicación de
un esquema de recobro particular?
Cuál es el mejor esquema de completación de
pozos? De qué porción del yacimiento proviene la
producción ?
Qué tan sellantes son las fallas y las barreras de
permeabilidad observadas.
Importante
Herramienta
de Gerencia y
planificación

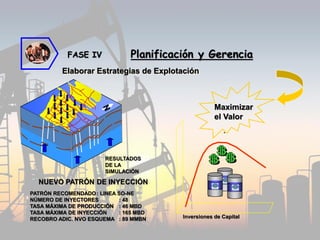

17. Inversiones de Capital
•
FASE IV Planificación y Gerencia
NUEVO PATRÓN DE INYECCIÓN
RESULTADOS
DE LA
SIMULACIÓN
PATRÓN RECOMENDADO: LINEA SO-NE
NÚMERO DE INYECTORES : 48
TASA MÁXIMA DE PRODUCCIÓN : 46 MBD
TASA MÁXIMA DE INYECCIÓN : 165 MBD
RECOBRO ADIC. NVO ESQUEMA : 89 MMBN
Elaborar Estrategias de Explotación
Maximizar
el Valor

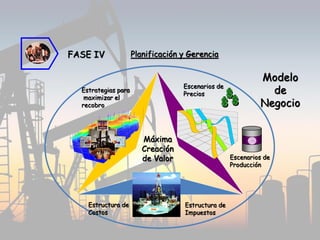

18. FASE IV Planificación y Gerencia
Modelo
de
Negocio
Máxima
Creación
de Valor
Estrategias para
maximizar el
recobro
Escenarios de
Precios
Escenarios de
Producción
Estructura de
Costos
Estructura de
Impuestos

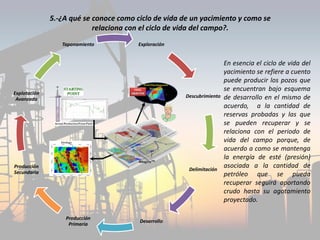

19. 5.-¿A qué se conoce como ciclo de vida de un yacimiento y como se
relaciona con el ciclo de vida del campo?.
Exploración
Descubrimiento
Delimitación
Desarrollo
Producción
Primaria
Producción
Secundaria
Explotación
Avanzada
Taponamiento
En esencia el ciclo de vida del
yacimiento se refiere a cuento
puede producir los pozos que
se encuentran bajo esquema
de desarrollo en el mismo de
acuerdo, a la cantidad de
reservas probadas y las que
se pueden recuperar y se
relaciona con el periodo de
vida del campo porque, de
acuerdo a como se mantenga
la energía de esté (presión)
asociada a la cantidad de
petróleo que se pueda
recuperar seguirá aportando
crudo hasta su agotamiento
proyectado.
