El documento presenta dos diagramas UML: un diagrama de clases que muestra las relaciones entre las clases Usuario, Enfermedad, Medicina y Parte, y un diagrama de secuencia que ilustra el flujo de interacción entre el Usuario y el software para diagnosticar una enfermedad. El diagrama de clases muestra que Enfermedad tiene una relación con Medicina y Parte para vincular las partes del cuerpo con las enfermedades. El diagrama de secuencia sigue una dirección de arriba hacia abajo para representar el paso del tiempo

1. Presentacion de Diagramas UML Programacion Orientada a Objetos

2. Explicacion En el diagrama UML lo que podemos ver es que solo la clase Usuario tiene herencia, pero las demas se relacionan de manera que Enfermedad TIENE medicina. Lo confuso es que tambien relaciono Enfermedad con Parte, esto es para relacionar las partes del cuerpo con las enfermedades, por ejemplo si una persona tiene migrana, es en la cabeza, y ahi es donde la relacion existe.

3. Diagrama de Secuencia

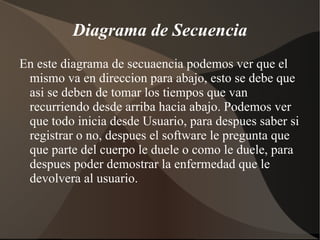

4. Diagrama de Secuencia En este diagrama de secuaencia podemos ver que el mismo va en direccion para abajo, esto se debe que asi se deben de tomar los tiempos que van recurriendo desde arriba hacia abajo. Podemos ver que todo inicia desde Usuario, para despues saber si registrar o no, despues el software le pregunta que que parte del cuerpo le duele o como le duele, para despues poder demostrar la enfermedad que le devolvera al usuario.
