1. INSTITUTO TECNOLOGICO DE
VERACRUZ
Practica #1
“Análisis armónico”
Alumno:
 Escalera Gutiérrez Javier
Materia:
 Vibraciones Mecánicas.
Semestre:
 Enero/Junio 2015
Profesor:
 Dr. Alfonso Cuauhtémoc García Reynoso.

2. PRÁCTICA #1
“Analisis armonico”
Objetivo:
Conocer y saber utilizar el equipo de medición de vibraciones mecánicas,
al ver el movimiento circular de un rotor, para así realizar un análisis
armónico con un analizador de vibraciones, junto con la observación de la
función obtenidaen un osciloscopio.
Material utilizado:
 Rotor
 Motor
 Analizador devibraciones
 Lámpara
 Osciloscopio

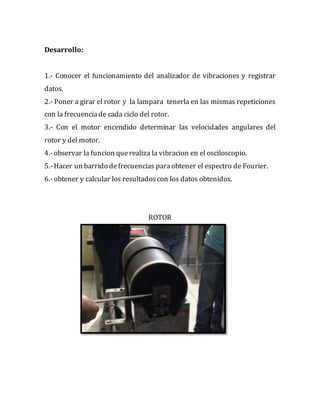

3. Desarrollo:
1.- Conocer el funcionamiento del analizador de vibraciones y registrar
datos.
2.- Poner a girar el rotor y la lampara tenerla en las mismas repeticiones
con la frecuenciade cada ciclo del rotor.
3.- Con el motor encendido determinar las velocidades angulares del
rotor y del motor.
4.-observar la funcion querealiza la vibracion en el osciloscopio.
5.-Hacer un barrido defrecuencias paraobtener el espectro de Fourier.
6.-obtener y calcular los resultadoscon los datos obtenidos.
ROTOR

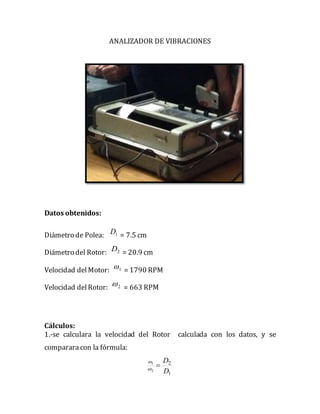

4. ANALIZADOR DE VIBRACIONES
Datos obtenidos:
Diámetro de Polea: 1D = 7.5 cm
Diámetro del Rotor: 2D = 20.9 cm
Velocidad delMotor: 1 = 1790 RPM
Velocidad delRotor: 2 = 663 RPM
Cálculos:
1.-se calculara la velocidad del Rotor calculada con los datos, y se
comparara con la fórmula:
1
2
2
1
D
D



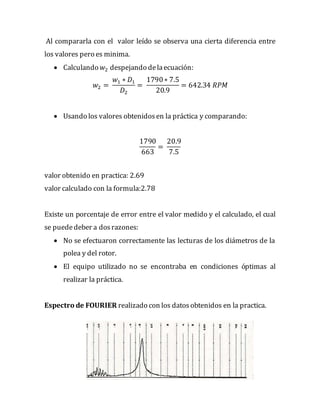

5. Al compararla con el valor leído se observa una cierta diferencia entre
los valores pero es minima.
 Calculando 𝑤2 despejando delaecuación:
𝑤2 =
𝑤1 ∗ 𝐷1
𝐷2
=
1790∗ 7.5
20.9
= 642.34 𝑅𝑃𝑀
 Usando los valores obtenidosen la práctica y comparando:
1790
663
=
20.9
7.5
valor obtenido en practica: 2.69
valor calculado con la formula:2.78
Existe un porcentaje de error entre el valor medido y el calculado, el cual
se puededeber a dosrazones:
 No se efectuaron correctamente las lecturas de los diámetros de la
polea y del rotor.
 El equipo utilizado no se encontraba en condiciones óptimas al
realizar la práctica.
Espectro de FOURIER realizado con los datosobtenidos en la practica.

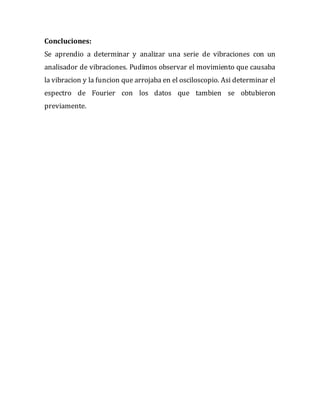

6. Concluciones:
Se aprendio a determinar y analizar una serie de vibraciones con un
analisador de vibraciones. Pudimos observar el movimiento que causaba
la vibracion y la funcion que arrojaba en el osciloscopio. Asi determinar el
espectro de Fourier con los datos que tambien se obtubieron
previamente.
