La electrónica de potencia se encarga del procesamiento, control y conversión de la energía eléctrica mediante dispositivos, circuitos y sistemas. Incluye convertidores estáticos como rectificadores, inversores y troceadores que convierten corriente continua a alterna y viceversa. Los componentes semiconductores clave son diodos, tiristores y dispositivos controlables como IGBTs y MOSFETs, los cuales actúan como interruptores electrónicos en aplicaciones industriales y de potencia.

1. INTRODUCCIÓN A LA ELECTRÓNICA DE POTENCIA

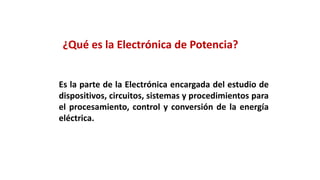

2. Es la parte de la Electrónica encargada del estudio de
dispositivos, circuitos, sistemas y procedimientos para
el procesamiento, control y conversión de la energía
eléctrica.
¿Qué es la Electrónica de Potencia?

3. Campo de la Electrónica de Potencia

4. Convertidores de Potencia

5. Convertidores de Potencia
Conversión continua - continua
Conversión continua - alterna
Conversión alterna - alterna
Conversión alterna - continua

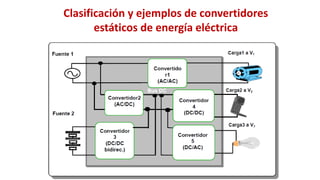

6. Clasificación y ejemplos de convertidores
estáticos de energía eléctrica

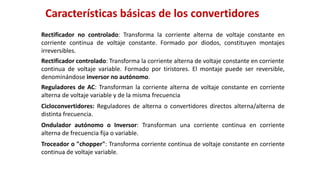

7. Rectificador no controlado: Transforma la corriente alterna de voltaje constante en
corriente continua de voltaje constante. Formado por diodos, constituyen montajes
irreversibles.
Rectificador controlado: Transforma la corriente alterna de voltaje constante en corriente
continua de voltaje variable. Formado por tiristores. El montaje puede ser reversible,
denominándose inversor no autónomo.
Reguladores de AC: Transforman la corriente alterna de voltaje constante en corriente
alterna de voltaje variable y de la misma frecuencia
Cicloconvertidores: Reguladores de alterna o convertidores directos alterna/alterna de
distinta frecuencia.
Ondulador autónomo o Inversor: Transforman una corriente continua en corriente
alterna de frecuencia fija o variable.
Troceador o "chopper": Transforma corriente continua de voltaje constante en corriente
continua de voltaje variable.
Características básicas de los convertidores

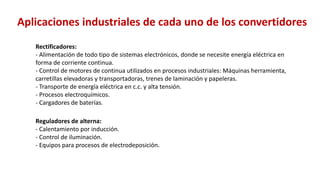

8. Rectificadores:
- Alimentación de todo tipo de sistemas electrónicos, donde se necesite energía eléctrica en
forma de corriente continua.
- Control de motores de continua utilizados en procesos industriales: Máquinas herramienta,
carretillas elevadoras y transportadoras, trenes de laminación y papeleras.
- Transporte de energía eléctrica en c.c. y alta tensión.
- Procesos electroquímicos.
- Cargadores de baterías.
Reguladores de alterna:
- Calentamiento por inducción.
- Control de iluminación.
- Equipos para procesos de electrodeposición.
Aplicaciones industriales de cada uno de los convertidores

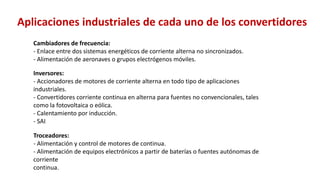

9. Inversores:
- Accionadores de motores de corriente alterna en todo tipo de aplicaciones
industriales.
- Convertidores corriente continua en alterna para fuentes no convencionales, tales
como la fotovoltaica o eólica.
- Calentamiento por inducción.
- SAI
Troceadores:
- Alimentación y control de motores de continua.
- Alimentación de equipos electrónicos a partir de baterías o fuentes autónomas de
corriente
continua.
Cambiadores de frecuencia:
- Enlace entre dos sistemas energéticos de corriente alterna no sincronizados.
- Alimentación de aeronaves o grupos electrógenos móviles.
Aplicaciones industriales de cada uno de los convertidores

10. Componentes Electrónicos de Potencia

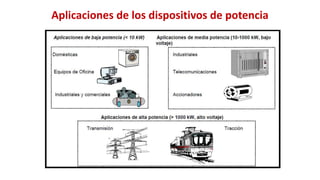

11. Aplicaciones de los dispositivos de potencia

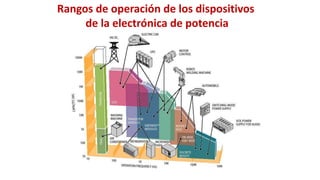

12. Rangos de operación de los dispositivos
de la electrónica de potencia

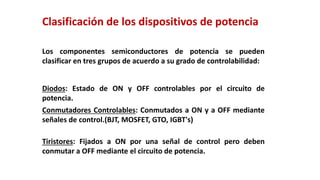

13. Los componentes semiconductores de potencia se pueden
clasificar en tres grupos de acuerdo a su grado de controlabilidad:
Diodos: Estado de ON y OFF controlables por el circuito de
potencia.
Conmutadores Controlables: Conmutados a ON y a OFF mediante
señales de control.(BJT, MOSFET, GTO, IGBT's)
Tiristores: Fijados a ON por una señal de control pero deben
conmutar a OFF mediante el circuito de potencia.
Clasificación de los dispositivos de potencia

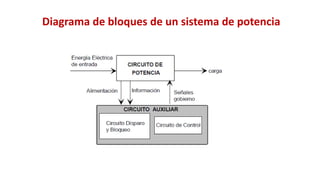

14. Diagrama de bloques de un sistema de potencia

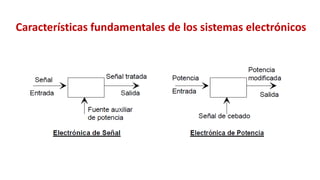

15. Características fundamentales de los sistemas electrónicos

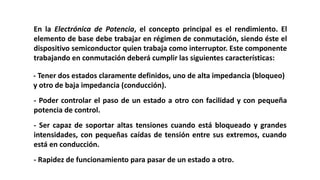

16. En la Electrónica de Potencia, el concepto principal es el rendimiento. El
elemento de base debe trabajar en régimen de conmutación, siendo éste el
dispositivo semiconductor quien trabaja como interruptor. Este componente
trabajando en conmutación deberá cumplir las siguientes características:
- Tener dos estados claramente definidos, uno de alta impedancia (bloqueo)
y otro de baja impedancia (conducción).
- Poder controlar el paso de un estado a otro con facilidad y con pequeña
potencia de control.
- Ser capaz de soportar altas tensiones cuando está bloqueado y grandes
intensidades, con pequeñas caídas de tensión entre sus extremos, cuando
está en conducción.
- Rapidez de funcionamiento para pasar de un estado a otro.
