Este documento presenta una introducción a la simulación de procesos. Define la simulación como la representación de un proceso mediante un modelo más simple que permite analizar sus características. Explica que la simulación intenta reproducir la realidad resolviendo ecuaciones matemáticas que describen el proceso. Finalmente, introduce el software Pro/II como una herramienta de simulación que permite el diseño y análisis de procesos químicos y petroleros.

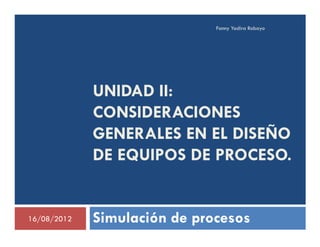

1. Fanny Yadira Robayo
UNIDAD II:
CONSIDERACIONES
GENERALES EN EL DISEÑO
DE EQUIPOS DE PROCESO.
16/08/2012 Simulación de procesos

2. Contenido
Simulación de
Procesos.
Programas de
Simulación
Definición de Pro
/ II.
Fanny Yadira Robayo 16/08/2012

3. Simulación de Procesos
¿Qué es un proceso?
“Fenómeno controlado para un
propósito”
“Transformación de materias primas
en productos”
“Trayectoria o secuencia de cambios
de estado de un sistema desde un
estado inicial a un estado final”
Fanny Yadira Robayo 16/08/2012

4. Simulación de Procesos
Simulación es la Modelo Físico =
MODELO
Prototipos a escala
representación de Modelo Conceptual =
un proceso o Expresiones
fenómeno mediante
otro más simple,
que permite analizar
sus características.
Fanny Yadira Robayo 16/08/2012

5. Simulación de Procesos
La Simulación intenta reproducir
la realidad a partir de la
resolución numérica de las
ecuaciones matemáticas que
describen el fenómeno o proceso.
La simulación es tan exacta como
lo sean las ecuaciones de partida y
la capacidad de las computadoras
para resolverlas, lo cual fija
límites a su utilización.
Fanny Yadira Robayo 16/08/2012

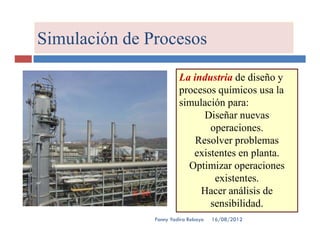

6. Simulación de Procesos
La industria de diseño y
procesos químicos usa la
simulación para:
Diseñar nuevas
operaciones.
Resolver problemas
existentes en planta.
Optimizar operaciones
existentes.
Hacer análisis de
sensibilidad.
Fanny Yadira Robayo 16/08/2012

7. Programas de Simulación
Aspen plus
Hysys
Pro II
Pro II con
Provision
Fanny Yadira Robayo 16/08/2012

8. Definición de PRO/II
PRO / II ® es un software simulación en estado
estacionario que permite el diseño de procesos y
análisis operativo.
Está diseñado para llevar a cabo rigurosos cálculos
de masa y balance de energía para una amplia gama de
procesos químicos.
PRO / II puede ser utilizado en la industria química,
petróleo, gas natural, sólidos, industrias de
transformación y producción de polímeros.
Fanny Yadira Robayo 16/08/2012

9. Definición de PRO/II
Ventajas
1.- Permite una evaluación rigurosa de las mejoras del
proceso antes de comprometerse con proyectos de inversión
costosa.
2.- Permite mejorar los rendimientos de las plantas a través de
la optimización de los procesos actuales.
3.- Permite evaluar, documentar y cumplir con los requisitos
ambientales.
4.- Acelera el proceso de solución de problemas.
5.- Detecta y soluciona cuellos de botella en el proceso.
Fanny Yadira Robayo 16/08/2012

10. Definición de PRO/II
Capacidades
Aplicaciones en Refinación: procesamiento de crudo pesado,
precalentamiento de crudo, destilación de petróleo,
fraccionadora principal de FCC y de Coker, separador de
nafta, separador de agua agria, alquilación con ácido sulfúrico
y HF.
Química / Petroquímica: fraccionamiento de etileno,
separación de C3´s, separación de aromáticos, y ciclohexanos,
separación de MTBE, recuperación de naftalina, olefinas y
producción de oxígeno, y cloración de propileno.
Aplicaciones con Polímeros: polimerización por radicales
libres, por crecimiento en etapas, y co-polímeros.
Fanny Yadira Robayo 16/08/2012

11. Hasta ahora he descrito la Simulación en general
Lo siguiente es explicar la simulación con Pro/II
En la próxima presentación le describiré la
interfaz de este simulador
Fanny Yadira Robayo 16/08/2012
