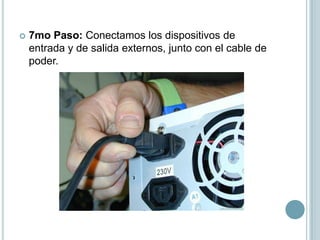

Este documento describe el proceso de ensamblaje de una computadora personal (PC) en 7 pasos. Primero se instala la fuente de poder y la placa madre en la caja. Luego se agregan el procesador, memoria RAM y tarjetas. Después se instalan los discos duros, lectores y otros accesorios. Más adelante se conectan los cables a la placa madre y fuente. Finalmente, se conectan los dispositivos externos y el cable de poder para encender la nueva PC.

1. Proceso de Ensamblaje de una PCCurso: Algoritmos y Estructura de DatosAlumno: Vaner Anampa MartínezCiclo: IIEscuela: Ingeniería de Sistemas

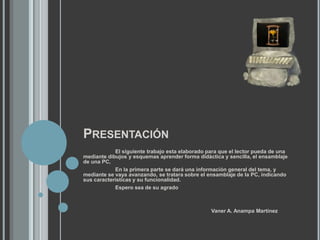

2. PresentaciónEl siguiente trabajo esta elaborado para que el lector pueda de una mediante dibujos y esquemas aprender forma didáctica y sencilla, el ensamblaje de una PC, En la primera parte se dará una información general del tema, y mediante se vaya avanzando, se tratara sobre el ensamblaje de la PC, indicando sus características y su funcionalidad. Espero sea de su agrado Vaner A. Anampa Martínez

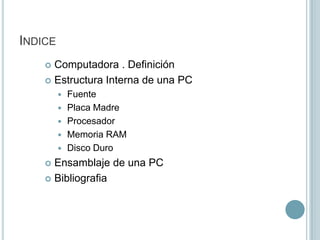

3. IndiceComputadora . DefiniciónEstructura Interna de una PCFuentePlaca MadreProcesadorMemoria RAMDisco DuroEnsamblaje de una PCBibliografia

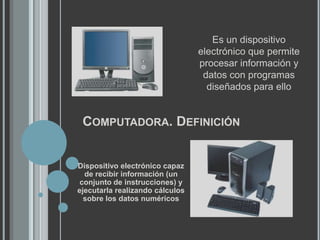

4. Es un dispositivo electrónico que permite procesar información y datos con programas diseñados para elloComputadora. DefiniciónDispositivo electrónico capaz de recibir información (un conjunto de instrucciones) y ejecutarla realizando cálculos sobre los datos numéricos

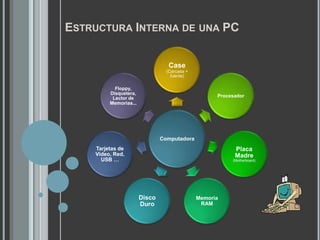

5. Estructura Interna de una PC

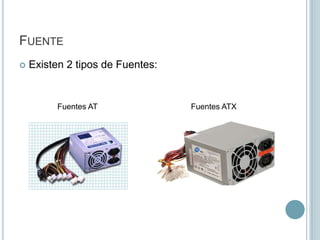

6. FuenteExisten 2 tipos de Fuentes:Fuentes ATFuentes ATX

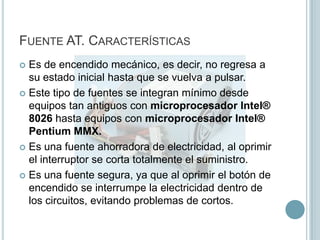

7. Fuente AT. CaracterísticasEs de encendido mecánico, es decir, no regresa a su estado inicial hasta que se vuelva a pulsar.Este tipo de fuentes se integran mínimo desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.Es una fuente ahorradora de electricidad, al oprimir el interruptor se corta totalmente el suministro.Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos.

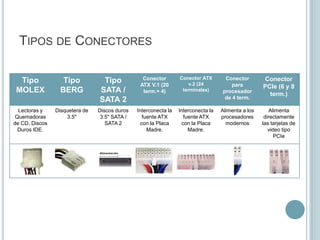

8. Tipos de Conectores

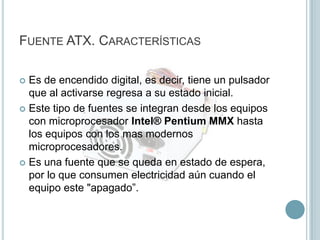

9. Fuente ATX. CaracterísticasEs de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial.Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores. Es una fuente que se queda en estado de espera, por lo que consumen electricidad aún cuando el equipo este "apagado”.

10. Tipos de Conectores

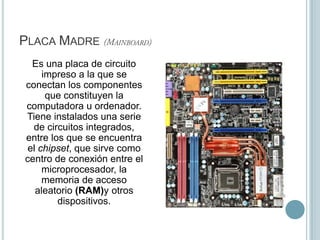

11. Placa Madre (Mainboard) Es una placa de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM)y otros dispositivos.

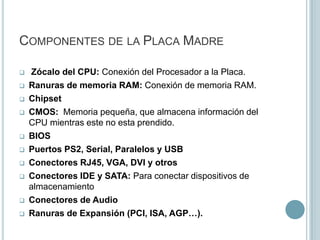

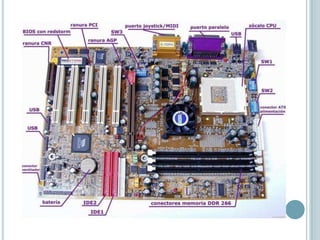

12. Componentes de la Placa MadreZócalo del CPU: Conexión del Procesador a la Placa.

13. Ranuras de memoria RAM: Conexión de memoria RAM.

14. Chipset

15. CMOS: Memoria pequeña, que almacena información del CPU mientras este no esta prendido.

16. BIOS

17. Puertos PS2, Serial, Paralelos y USB

18. Conectores RJ45, VGA, DVI y otros

19. Conectores IDE y SATA: Para conectar dispositivos de almacenamiento

20. Conectores de Audio

21. Ranuras de Expansión (PCI, ISA, AGP…).

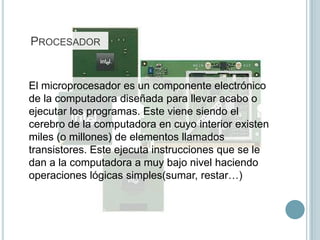

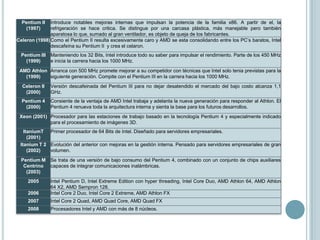

22. Procesador El microprocesador es un componente electrónico de la computadora diseñada para llevar acabo o ejecutar los programas. Este viene siendo el cerebro de la computadora en cuyo interior existen miles (o millones) de elementos llamados transistores. Este ejecuta instrucciones que se le dan a la computadora a muy bajo nivel haciendo operaciones lógicas simples(sumar, restar…)

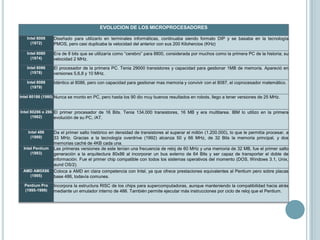

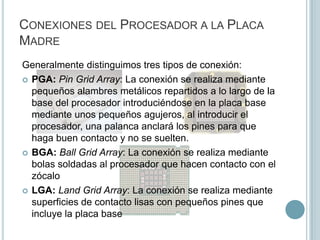

25. Conexiones del Procesador a la Placa MadreGeneralmente distinguimos tres tipos de conexión:PGA:Pin Grid Array: La conexión se realiza mediante pequeños alambres metálicos repartidos a lo largo de la base del procesador introduciéndose en la placa base mediante unos pequeños agujeros, al introducir el procesador, una palanca anclará los pines para que haga buen contacto y no se suelten.BGA:Ball Grid Array: La conexión se realiza mediante bolas soldadas al procesador que hacen contacto con el zócaloLGA:Land Grid Array: La conexión se realiza mediante superficies de contacto lisas con pequeños pines que incluye la placa base

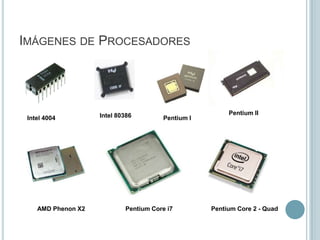

26. Imágenes de ProcesadoresPentium IIIntel 80386 Pentium IIntel 4004Pentium Core 2 - QuadAMD Phenon X2Pentium Core i7

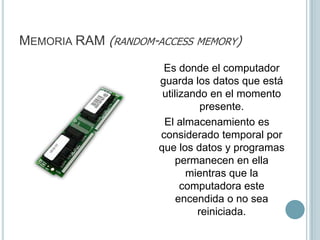

27. Memoria RAM (random-access memory) Es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.

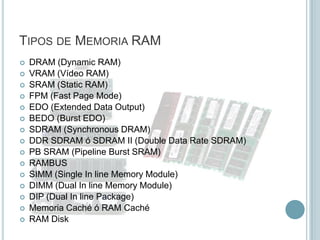

28. Tipos de Memoria RAMDRAM (Dynamic RAM)VRAM (Vídeo RAM)SRAM (Static RAM)FPM (Fast Page Mode)EDO (Extended Data Output)BEDO (Burst EDO)SDRAM (Synchronous DRAM)DDR SDRAM ó SDRAM II (Double Data Rate SDRAM)PB SRAM (Pipeline Burst SRAM)RAMBUSSIMM (Single In line Memory Module)DIMM (Dual In line Memory Module)DIP (Dual In line Package)Memoria Caché ó RAM CachéRAM Disk

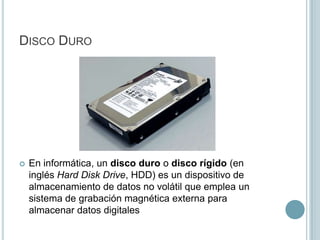

29. Disco DuroEn informática, un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética externa para almacenar datos digitales

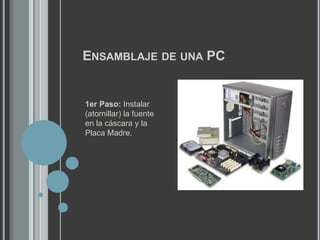

30. Ensamblaje de una PC1er Paso: Instalar (atornillar) la fuente en la cáscara y la Placa Madre.

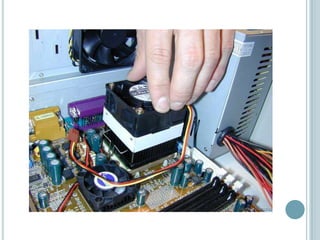

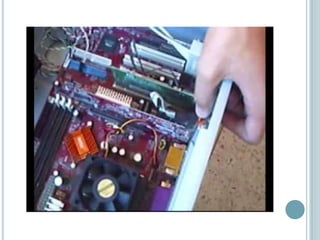

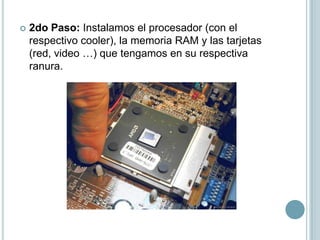

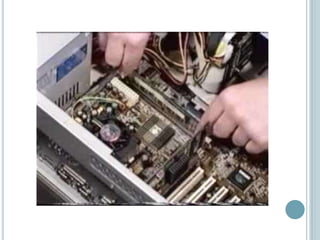

34. 2do Paso: Instalamos el procesador (con el respectivo cooler), la memoria RAM y las tarjetas (red, video …) que tengamosen su respectiva ranura.

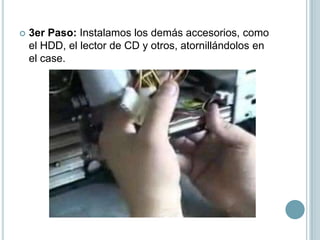

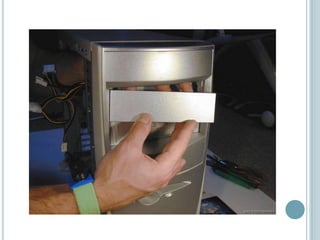

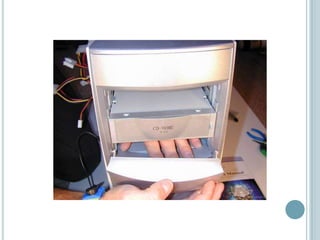

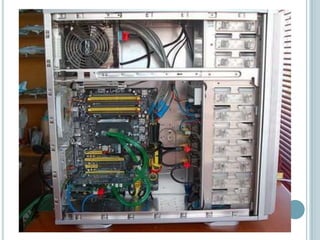

38. 3er Paso: Instalamos los demás accesorios, como el HDD, el lector de CD y otros, atornillándolos en el case.

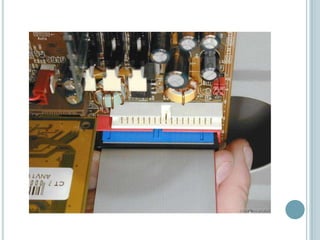

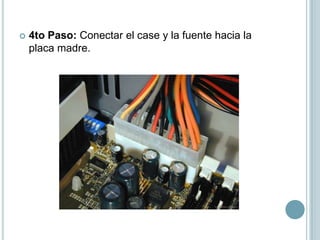

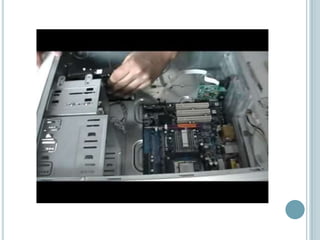

41. 4to Paso: Conectar el case y la fuente hacia la placa madre.

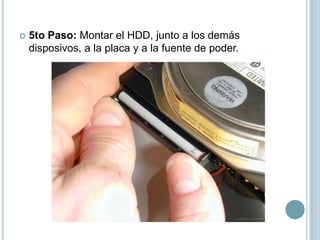

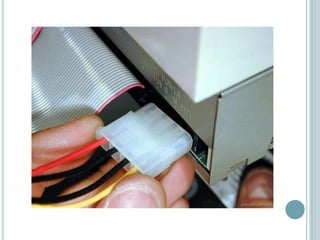

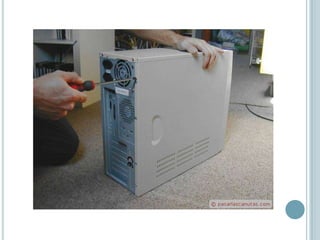

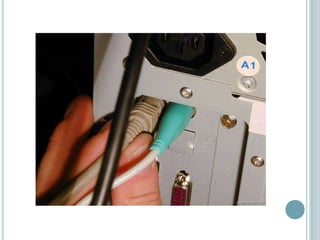

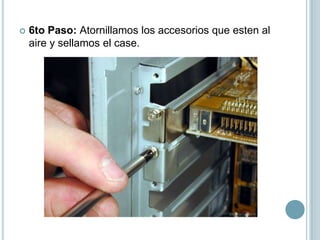

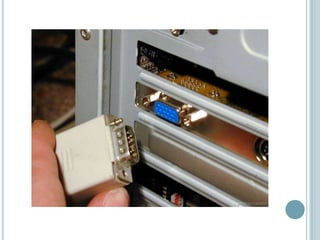

43. 5to Paso: Montar el HDD, junto a los demás disposivos, a la placa y a la fuente de poder.
