El documento describe la implementación de un modelo de base de datos orientado a objetos, incluyendo conceptos como encapsulación, herencia y polimorfismo. Explica el modelo entidad-relación y cómo representar gráficamente entidades y relaciones. También cubre la creación de consultas en Access utilizando un asistente paso a paso.

1. ÍNDICE
• Pág. #1 …………………… Índice.
• Pág. #2 …………………… Implementación del modelo objeto.
• Pág. #3 …………………… Entidades y Relaciones.
• Pág. #4-5 ………………… Representación de entidades y relaciones.
• Pág. #6-10 ……………… Creación de una consulta.

2. IMPLEMENTACIÓN DEL MODELO OBJETO
• Este modelo, bastante reciente, y propio de los modelos informáticos orientados a objetos, trata de almacenar en la
base de datos los objetos completos (estado y comportamiento).
• Una base de datos orientada a objetos es una base de datos que incorpora todos los conceptos importantes del
paradigma de objetos:
• Encapsulación - Propiedad que permite ocultar la información al resto de los objetos, impidiendo así accesos
incorrectos o conflictos.
• Herencia - Propiedad a través de la cual los objetos heredan comportamiento dentro de una jerarquía de clases.
• Polimorfismo - Propiedad de una operación mediante la cual puede ser aplicada a distintos tipos de objetos.
• En bases de datos orientadas a objetos, los usuarios pueden definir operaciones sobre los datos como parte de la
definición de la base de datos. Una operación (llamada función) se especifica en dos partes. La interfaz (o signatura)
de una operación incluye el nombre de la operación y los tipos de datos de sus argumentos (o parámetros). La
implementación (o método) de la operación se especifica separadamente y puede modificarse sin afectar la interfaz.
Los programas de aplicación de los usuarios pueden operar sobre los datos invocando a dichas operaciones a través
de sus nombres y argumentos, sea cual sea la forma en la que se han implementado. Esto podría denominarse
independencia entre programas y operaciones.

3. ENTIDADES Y RELACIONES
• El modelo de datos más extendido es el denominado ENTIDAD/RELACIÓN (E/R) En el modelo E/R se parte de una
situación real a partir de la cual se definen entidades y relaciones entre dichas entidades:
• Entidad.- Objeto del mundo real sobre el que queremos almacenar información (Ej: una persona). Las entidades están
compuestas de atributos que son los datos que definen el objeto (para la entidad persona serían DNI, nombre,
apellidos, dirección,...). De entre los atributos habrá uno o un conjunto de ellos que no se repite; a este atributo o
conjunto de atributos se le llama clave de la entidad, (para la entidad persona una clave seria DNI). En toda entidad
siempre hay al menos una clave que en el peor de los casos estará formada por todos los atributos de la tabla. Ya que
pueden haber varias claves y necesitamos elegir una, lo haremos atendiendo a estas normas:
• Que sea única.
• Que se tenga pleno conocimiento de ella.- ¿Por qué en las empresas se asigna a cada cliente un número de
cliente?.
• Que sea mínima, ya que será muy utilizada por el gestor de base de datos.
• Relación.- Asociación entre entidades, sin existencia propia en el mundo real que estamos modelando, pero
necesaria para reflejar las interacciones existentes entre entidades. Las relaciones pueden ser de tres tipos:
• Relaciones 1-1.- Las entidades que intervienen en la relación se asocian una a una (Ej: la entidad HOMBRE, la
entidad MUJER y entre ellos la relación MATRIMONIO).
• Relaciones 1-n.- Una ocurrencia de una entidad está asociada con muchas (n) de otra (Ej: la entidad EMPERSA,
la entidad TRABAJADOR y entre ellos la relación TRABAJAR-EN).
• Relaciones n-n.-Cada ocurrencia, en cualquiera de las dos entidades de la relación, puede estar asociada con
muchas (n) de la otra y viceversa (Ej: la entidad ALUMNO, la entidad EMPRESA y entre ellos la relación
MATRÍCULA).

4. REPRESENTACIÓN GRÁFICA DE ENTIDADES Y RELACIONES
• Para asimilar fácilmente un diseño de datos cuando se emplea el modelo E/R se utilizan los siguientes elementos
gráficos:

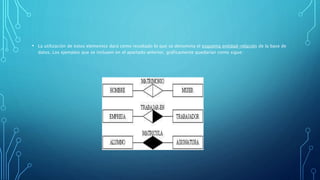

5. • La utilización de estos elementos dará como resultado lo que se denomina el esquema entidad-relación de la base de
datos. Los ejemplos que se incluyen en el apartado anterior, gráficamente quedarían como sigue:

6. CREACIÓN DE CONSULTAS
• Una consulta en Access no es más que una pregunta que podemos hacer a la base de datos sobre la
información que contiene. Para crear una consulta en Access podemos utilizar el Asistente para consultas el
cual nos guiará paso a paso por todo el proceso.
• El primer paso para crear una consulta en Access es saber la pregunta que deseamos hacer a la base de
datos, así que antes de iniciar con el Asistente para consultas debemos tener una idea del tipo de
información que deseamos obtener. Por ejemplo: Me gustaría tener una lista de todos los departamentos de
la empresa.

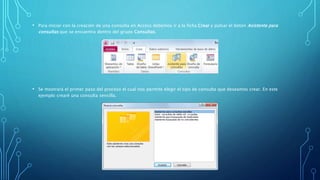

7. • Para iniciar con la creación de una consulta en Access debemos ir a la ficha Crear y pulsar el botón Asistente para
consultas que se encuentra dentro del grupo Consultas.
• Se mostrará el primer paso del proceso el cual nos permite elegir el tipo de consulta que deseamos crear. En este
ejemplo crearé una consulta sencilla.

8. • En el segundo paso del proceso podremos elegir la tabla que contiene la información que necesitamos. Además
podremos elegir todas o algunas de las columnas de la tabla seleccionada, solamente será necesario pasarlas del
recuadro de la izquierda al recuadro de la derecha.
• El último paso del Asistente para consultas nos permite asignar un título a la consulta.

9. • Dejamos seleccionada la opción Abrir la consulta para ver información y pulsaré el botón Finalizar. Esto cerrará el
Asistente para consultas y mostrará el resultado de la consulta.

10. • En el panel izquierdo podremos observar la lista de consultas que hayamos creado. Si no vemos la lista de Consultas
es probable que estemos observando algún otro tipo de objeto de Access, solamente hay que hacer clic sobre el
título del panel izquierdo y seleccionar la opción Consultas.
