El documento describe las funciones del administrador de RoboLab, un software para programar robots RCX. Incluye subfunciones como descargar firmware al RCX, probar la comunicación, configurar el RCX y RoboLab. También explica las secciones de programación Pilot e Inventor, donde se pueden crear y modificar programas mediante plantillas e iconos de funciones.

1. ROBOLAB EMPEZANDO. FUNCIONES DEL ADMINISTRADOR.

2. EL SISTEMA DE ROBÓTICA

3. EMPEZANDO 50 MB LIBRES EN HD. 32 MB DE RAM. PROCESADOR DE 166 MHz O SUPERIOR. S.O. WINDOWS 95/NT.

4. EMPEZANDO ROBOLAB

5. EMPEZANDO ROBOLAB CONFIGURACIÓN RCX. “ F5”: APARECE NUEVAMENTE EL BOTÓN DEL ADMINISTRADOR.

6. EMPEZANDO ROBOLAB ACCEDE AL MENÚ PRINCIPAL: PROGRAMACIÓN PILOT O FASE INVENTOR.

7. EMPEZANDO ROBOLAB SALIR DE ROBOLAB. AYUDA: DESCRIPCIÓN DE LOS ITEMS QUE TOCA EL CURSOR. CRÉDITOS DEL SOFTWARE ROBOLAB. RETORNAR AL MENÚ PRINCIPAL.

8. FUNCIONES DEL ADMINISTRADOR TRES SUBFUNCIONES.

9. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES ADMINISTRADOR. COM 1: PUERTO MODEM. COM 2: PUERTO DE LA IMPRESORA. POR DEFECTO ES COM 1.

10. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES ADMINISTRADOR. SOFTWARE DEL S.O. RCX. PERMANECERÁ EN MEMORIA HASTA EL CAMBIO DE LAS BATERÍAS.

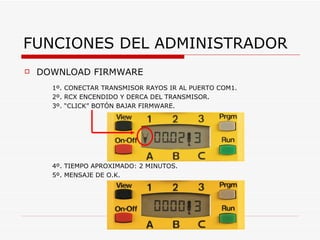

11. FUNCIONES DEL ADMINISTRADOR DOWNLOAD FIRMWARE 1º. CONECTAR TRANSMISOR RAYOS IR AL PUERTO COM1. 2º. RCX ENCENDIDO Y DERCA DEL TRANSMISOR. 3º. “CLICK” BOTÓN BAJAR FIRMWARE. 4º. TIEMPO APROXIMADO: 2 MINUTOS. 5º. MENSAJE DE O.K.

12. FUNCIONES DEL ADMINISTRADOR DOWNLOAD FIRMWARE: PROBLEMAS COMUNICACIÓN IR. ERROR ASIGNACIÓN PUERTO. ERROR CABLE. ERROR TRANSMISOR IR. ERROR EN RCX.

13. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES ADMINISTRADOR. PRUEBA COMUNICACIÓN ENTRE PC Y RCX. “ BIP” DEL RCX: OK.

14. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES ADMINISTRADOR. OCULTA EL BOTÓN DEL ADMINISTRADOR EN LA PANTALLA PRINCIPAL. F5 PARA QUE APAREZCA.

15. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DE ROBOLAB. “ CREAR UN TEMA”: CARPETA EN LA QUE SE PUEDEN GUARDAR PROGRAMAS. NOTA: LOS TEMAS QUE VIENEN CON ROBOLAB NO SE PUEDEN ELIMINAR.

16. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DE ROBOLAB. “ BORRAR UN TEMA”: SELLECCIONAR CARPETA Y “ CLICK” EN EL BOTÓN. NOTA: LOS TEMAS QUE VIENEN CON ROBOLAB NO SE PUEDEN ELIMINAR.

17. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DE ROBOLAB. “ RUTA DE ACCESO A ROBOLAB” EN EL HD. NO PUEDE CAMBIARSE

18. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DEL RCX. TRANSMISOR DE RAYOS IR Y RCX DEBEN ESTAR CONECTADOS. AL SALIR DE LA PANTALLA, EL RCX GRABA LA NUEVA CONFIGURACIÓN.

19. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DEL RCX. CONFIGURACIÓN POTENCIA IR DEL RCX. SÓLO NIVEL ALTO PARA D>30cm. NIVEL ALTO: MAYOR CONSUMO DE BATERÍA.

20. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DEL RCX. “ BLOQUEAR”/“DESBLOQUEAR” LOS PROGRAMAS 1 Y 2 DEL RCX. AL “BLOQUEAR” LOS CAMPOS DE ALMACENAMIENTO 1 Y 2, AL BAJAR UN NUEVO PROGRAMA SE ALMACENA EN EL CAMPO 3.

21. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DEL RCX. TIEMPO DE DESACTIVACIÓN DEL RCX: ENTRE 0 Y 255´. 0 = SIEMPRE ENCENDIDO.

22. FUNCIONES DEL ADMINISTRADOR SUBFUNCIONES CONFIGURACIÓN DEL RCX. NIVEL ACTUAL BATERÍA RCX.

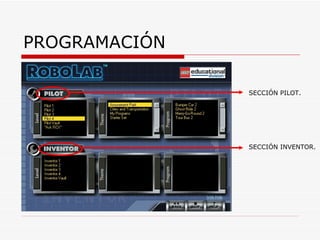

23. PROGRAMACIÓN SECCIÓN PILOT. SECCIÓN INVENTOR.

24. PROGRAMACIÓN SECCIÓN PILOT. SECCIÓN INVENTOR.

25. PROGRAMACIÓN “ TEMAS” = CARPETAS “ PROGRAMAS” = ARCHIVOS DOBLE “CLIK” EN EL PROGRAMA = ABRIR. SELLECIÓN + F10 = BORRAR DEFINITIVO.

26. PROGRAMACIÓN 2 FASES: “PILOT” E “INVENTOR”. FASE INTRODUCTORIA CON 4 NIVELES. NIVEL 1: + FÁCIL. NIVEL 4: + FLEXIBLE. ESCOGER UNA PLANTILLA, QUE SE PUEDE MODIFICAR Y GUARDAR.

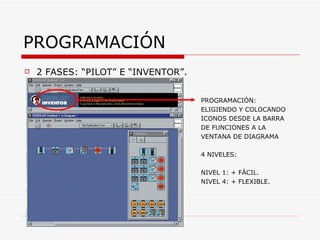

27. PROGRAMACIÓN 2 FASES: “PILOT” E “INVENTOR”. PROGRAMACIÓN: ELIGIENDO Y COLOCANDO ICONOS DESDE LA BARRA DE FUNCIONES A LA VENTANA DE DIAGRAMA 4 NIVELES: NIVEL 1: + FÁCIL. NIVEL 4: + FLEXIBLE.
