Los protocolos de red son conjuntos de reglas que permiten a dispositivos comunicarse a través de una red mediante el intercambio de mensajes. Funcionan identificando dispositivos, asegurando la recepción de datos, solicitando retransmisiones si es necesario, y proporcionando una forma de finalizar transmisiones. Existen protocolos asíncronos, síncronos, half-duplex y full-duplex.

2. ¿QUÉ SON LOS PROTOCOLOS DE
RED?
• El termino protocolo se refiere a las reglas que
permiten a distintos dispositivos comunicarse entre si
de tal forma que cada uno pueda enviar y recibir
señales comprensibles.
• Es un conjunto de reglas utilizadas por computadoras
para comunicarse unas con otras a través de una red
por medio de intercambio de mensajes.

3. FUNCIONES DE LOS
PROTOCOLOS
• Lograr la atención de las otras partes en la comunicación
• Identificar el componente con los otros componentes en la comunicación.
• Proporcionan un indicador constante de que los datos están siendo
recibidos y comprendidos , o bien sea todo lo contrario
• Solicitar la retrasmisión de los datos erróneos .
• Iniciar el procedimiento de recuperación si aparecen datos.
• Proporcionar una forma aceptable de concluncluir una trasmisión para
garantizar que todas las partes han terminado

4. TIPOS DE PROTOCOLOS DE RED
• Protocolo asíncrono: en esta trasmisión de datos se trasmiten un
carácter a la vez usando bits de inicio y final.
• Protocolo síncrono: esta trasmisión es continua las terminales
trasmisoras receptoras deben sincronizarse .
• Trasmisión half-dúplex: la trasmisión de datos se producen en ambos
sentidos pero alternativamente en un solo sentido a la vez.
• Trasmisión full- dúplex : la trasmisión de datos se producen en ambos
sentidos al mismo tiempo un extremo que esta recibiendo datos puede
al mismo tiempo estar trasmitiendo otros datos.

5. MODELO OSI
• En este modelo, el propósito de cada
nivel es proveer servicios al nivel
superior, liberándolo de los detalles de
implementación de cada servicio. La
información que se envía de un
computador al nivel inferior atravesando
todos los demás niveles de forma de
sedente, dentro del computador que
origina los datos .

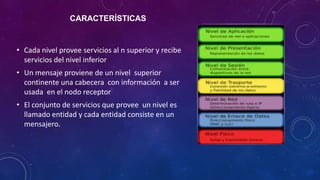

6. CARACTERÍSTICAS
• Cada nivel provee servicios al n superior y recibe
servicios del nivel inferior
• Un mensaje proviene de un nivel superior
continente una cabecera con información a ser
usada en el nodo receptor
• El conjunto de servicios que provee un nivel es
llamado entidad y cada entidad consiste en un
mensajero.

7. Protocolos y redes del modelo TCP/IP inicial
Capa
(nombre OSI)
Telnet
Protocolos
FTP
DNS
TCP
SMTP
Transporte
UDP
Red
IP
Redes
ARPANET
SATNET
Aplicación
Packet
LAN
Física y
Enlace
7

8. FRAGMENTACIÓN EN IP
• Los fragmentos reciben la misma cabecera que el datagrama
original salvo por los campos ‘MF’ y ‘Desplazamiento del
Fragmento’.
• Los fragmentos de un mismo datagrama se identifican por el
campo ‘Identificación’.
• Todos los fragmentos, menos el último, tienen a 1 el bit MF
(More Fragments).
• La unidad básica de fragmentación es 8 bytes. Los datos se
reparten en tantos fragmentos como haga falta, todos
múltiplos de 8 bytes (salvo quizá el último).
• Toda red debe aceptar un MTU de al menos 68 bytes (60 de
cabecera y 8 de datos). Recomendado 576 bytes
8

9. Algunos de los posibles valores del campo Protocolo
Valor Protocolo Descripción
1
ICMP
Internet Control Message Protocol
2
IGMP
Internet Group Management Protocol
3
GGP
Gateway-to-Gateway Protocol
4
IP
IP en IP (encapsulado)
5
ST
Stream
6
TCP
Transmission Control Protocol
8
EGP
Exterior Gateway Protocol
17
UDP
User Datagram Protocol
29
ISO-TP4
ISO Transport Protocol Clase 4
80
CLNP
Connectionless Network Protocol
88
IGRP
Internet Gateway Routing Protocol
89
OSPF
Open Shortest Path First
9

10. Fragmentación múltiple de un datagrama IP
Token
Ring
E-net
DIX
PPP Bajo
Retardo
Cab.
Cab.
ABCDEF GHIJKL MNOP
ABCDEF
Cab.
M
Cab.
Cab.
GHIJKL
N
Cab.
Cab.
O
MNOP
Cab.
P
10

12. ALGUNOS PROTOCOLOS DE LA CAPA DE
RED SON:
•
•
•
•
•
•
•
•
IP (IPV4, IPV6, IP sec)
OSPF
IS-IS
ARP , RARP
RIP
ICMP, ICMPv6
IGMP
DHCP
