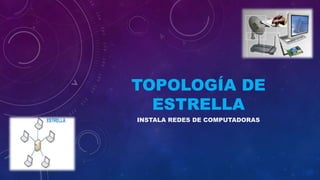

1. TOPOLOGÍA DE
ESTRELLA
INSTALA REDES DE COMPUTADORAS

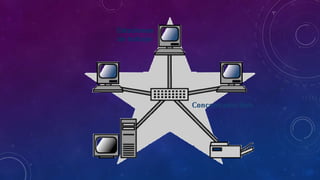

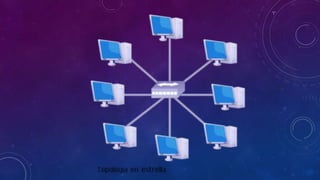

2. • Topología en estrella

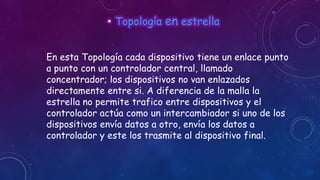

En esta Topología cada dispositivo tiene un enlace punto
a punto con un controlador central, llamado
concentrador; los dispositivos no van enlazados
directamente entre si. A diferencia de la malla la
estrella no permite trafico entre dispositivos y el
controlador actúa como un intercambiador si uno de los
dispositivos envía datos a otro, envía los datos a
controlador y este los trasmite al dispositivo final.

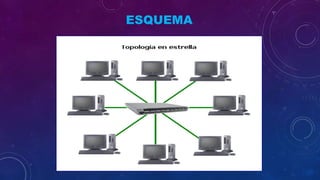

3. ESQUEMA

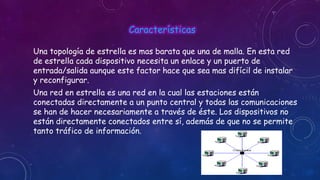

4. Características
Una topología de estrella es mas barata que una de malla. En esta red
de estrella cada dispositivo necesita un enlace y un puerto de
entrada/salida aunque este factor hace que sea mas difícil de instalar
y reconfigurar.
Una red en estrella es una red en la cual las estaciones están
conectadas directamente a un punto central y todas las comunicaciones
se han de hacer necesariamente a través de éste. Los dispositivos no
están directamente conectados entre sí, además de que no se permite
tanto tráfico de información.

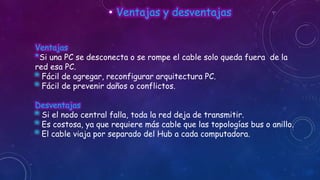

6. • Ventajas y desventajas
Ventajas
*Si una PC se desconecta o se rompe el cable solo queda fuera de la
red esa PC.
* Fácil de agregar, reconfigurar arquitectura PC.
* Fácil de prevenir daños o conflictos.
Desventajas
* Si el nodo central falla, toda la red deja de transmitir.
* Es costosa, ya que requiere más cable que las topologías bus o anillo.
* El cable viaja por separado del Hub a cada computadora.

8. Topología de red estrella
extendida

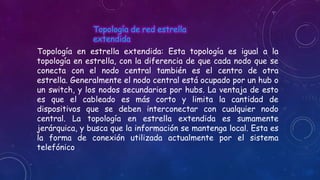

Topología en estrella extendida: Esta topología es igual a la
topología en estrella, con la diferencia de que cada nodo que se
conecta con el nodo central también es el centro de otra
estrella. Generalmente el nodo central está ocupado por un hub o
un switch, y los nodos secundarios por hubs. La ventaja de esto
es que el cableado es más corto y limita la cantidad de
dispositivos que se deben interconectar con cualquier nodo
central. La topología en estrella extendida es sumamente
jerárquica, y busca que la información se mantenga local. Esta es
la forma de conexión utilizada actualmente por el sistema
telefónico

10. Elementos que la componen
:
•Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las
estaciones de trabajo.
•Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera se
convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente.
Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh,
Unix, OS/2 o estaciones de trabajos sin discos.
•Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta a una red necesita
de una tarjeta de interfaz de red que soporte un esquema de red específico, como Ethernet,
ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta.
•Sistema de Cableado: El sistema de la red esta constituido por el cable utilizado para
conectar entre si el servidor y las estaciones de trabajo.

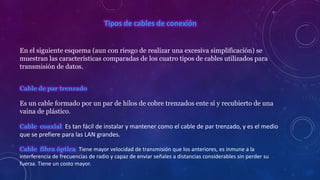

11. Tipos de cables de conexión
En el siguiente esquema (aun con riesgo de realizar una excesiva simplificación) se
muestran las características comparadas de los cuatro tipos de cables utilizados para
transmisión de datos.
Cable de par trenzado
Es un cable formado por un par de hilos de cobre trenzados ente sí y recubierto de una
vaina de plástico.
Cable coaxial Es tan fácil de instalar y mantener como el cable de par trenzado, y es el medio
que se prefiere para las LAN grandes.
Cable fibra óptica Tiene mayor velocidad de transmisión que los anteriores, es inmune a la
interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su
fuerza. Tiene un costo mayor.

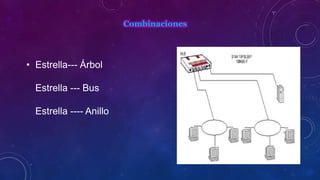

12. Combinaciones
• Estrella--- Árbol
Estrella --- Bus
Estrella ---- Anillo
