1. PROTOCOLOS Y SEGMENTACIÓN DE REDESLeonardo González VillarrealUNAED Villa Manuel

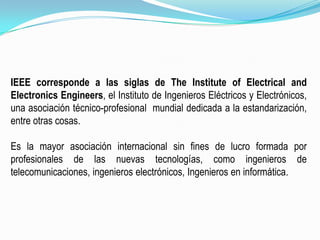

2. IEEE corresponde a lassiglas de The Institute of Electrical and Electronics Engineers, el Instituto de Ingenieros Eléctricos y Electrónicos, una asociación técnico-profesional mundial dedicada a la estandarización, entre otras cosas.Es la mayor asociación internacional sin fines de lucro formada por profesionales de las nuevas tecnologías, como ingenieros de telecomunicaciones, ingenieros electrónicos, Ingenieros en informática.

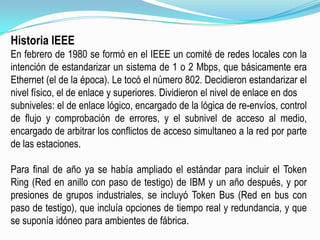

3. Historia IEEEEn febrero de 1980 se formó en el IEEE un comité de redes locales con la intención de estandarizar un sistema de 1 o 2 Mbps, que básicamente era Ethernet (el de la época). Le tocó el número 802. Decidieron estandarizar el nivel físico, el de enlace y superiores. Dividieron el nivel de enlace en dossubniveles: el de enlace lógico, encargado de la lógica de re-envíos, control de flujo y comprobación de errores, y el subnivel de acceso al medio, encargado de arbitrar los conflictos de acceso simultaneo a la red por parte de las estaciones.Para final de año ya se había ampliado el estándar para incluir el TokenRing (Red en anillo con paso de testigo) de IBM y un año después, y por presiones de grupos industriales, se incluyó Token Bus (Red en bus con paso de testigo), que incluía opciones de tiempo real y redundancia, y que se suponía idóneo para ambientes de fábrica.

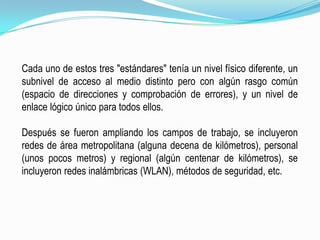

4. Cada uno de estos tres "estándares" tenía un nivel físico diferente, un subnivel de acceso al medio distinto pero con algún rasgo común (espacio de direcciones y comprobación de errores), y un nivel de enlace lógico único para todos ellos.Después se fueron ampliando los campos de trabajo, se incluyeron redes de área metropolitana (alguna decena de kilómetros), personal (unos pocos metros) y regional (algún centenar de kilómetros), se incluyeron redes inalámbricas (WLAN), métodos de seguridad, etc.

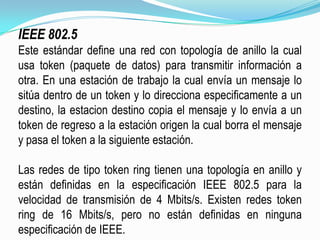

5. IEEE 802.5Este estándar define una red con topología de anillo la cual usa token (paquete de datos) para transmitir información a otra. En una estación de trabajo la cual envía un mensaje lo sitúa dentro de un token y lo direcciona especificamentea un destino, la estacion destino copia el mensaje y lo envía a un tokende regreso a la estación origen la cual borra el mensaje y pasa el token a la siguiente estación.Las redes de tipo token ring tienen una topología en anillo y están definidas en la especificación IEEE 802.5 para la velocidad de transmisión de 4 Mbits/s. Existen redes token ring de 16 Mbits/s, pero no están definidas en ninguna especificación de IEEE.

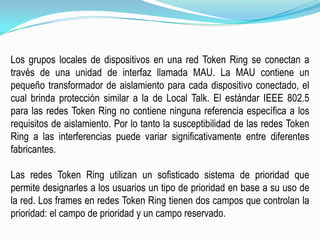

6. Los grupos locales de dispositivos en una red Token Ring se conectan a través de una unidad de interfaz llamada MAU. La MAU contiene un pequeño transformador de aislamiento para cada dispositivo conectado, el cual brinda protección similar a la de Local Talk. El estándar IEEE 802.5 para las redes TokenRing no contiene ninguna referencia específica a los requisitos de aislamiento. Por lo tanto la susceptibilidad de las redes Token Ring a las interferencias puede variar significativamente entre diferentes fabricantes.Las redes Token Ring utilizan un sofisticado sistema de prioridad que permite designarles a los usuarios un tipo de prioridad en base a su uso de la red. Los framesen redes Token Ring tienen dos campos que controlan la prioridad: el campo de prioridad y un campo reservado.

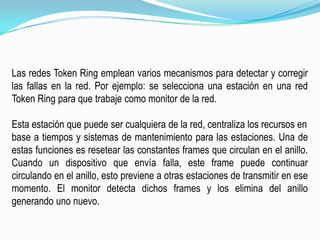

7. Las redes Token Ring emplean varios mecanismos para detectar y corregir las fallas en la red. Por ejemplo: se selecciona una estación en una red TokenRing para que trabaje como monitor de la red.Esta estación que puede ser cualquiera de la red, centraliza los recursos enbase a tiempos y sistemas de mantenimiento para las estaciones. Una de estas funciones es resetear las constantes frames que circulan en el anillo. Cuando un dispositivo que envía falla, este frame puede continuar circulando en el anillo, esto previene a otras estaciones de transmitir en ese momento. El monitor detecta dichos frames y los elimina del anillo generando uno nuevo.

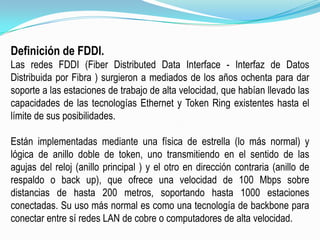

8. Definición de FDDI.Las redes FDDI (FiberDistributed Data Interface - Interfaz de Datos Distribuida por Fibra ) surgieron a mediados de los años ochenta para dar soporte a las estaciones de trabajo de alta velocidad, que habían llevado las capacidades de las tecnologías Ethernet y Token Ring existentes hasta el límite de sus posibilidades.Están implementadas mediante una física de estrella (lo más normal) y lógica de anillo doble de token, uno transmitiendo en el sentido de las agujas del reloj (anillo principal ) y el otro en dirección contraria (anillo de respaldo o back up), que ofrece una velocidad de 100 Mbps sobre distancias de hasta 200 metros, soportando hasta 1000 estaciones conectadas. Su uso más normal es como una tecnología de backbone para conectar entre sí redes LAN de cobre o computadores de alta velocidad.

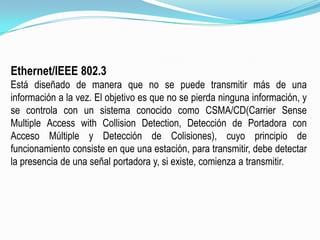

9. Ethernet/IEEE 802.3Está diseñado de manera que no se puede transmitir más de una información a la vez. El objetivo es que no se pierda ninguna información, y se controla con un sistema conocido como CSMA/CD(CarrierSenseMultiple Access withCollisionDetection, Detección de Portadora con Acceso Múltiple y Detección de Colisiones), cuyo principio de funcionamiento consiste en que una estación, para transmitir, debe detectar la presencia de una señal portadora y, si existe, comienza a transmitir.

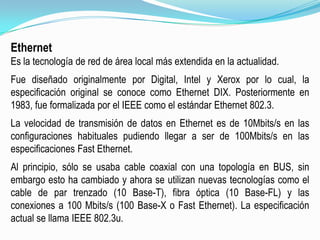

10. EthernetEs la tecnología de red de área local más extendida en la actualidad.Fue diseñado originalmente por Digital, Intel y Xerox por lo cual, la especificación original se conoce como Ethernet DIX. Posteriormente en 1983, fue formalizada por el IEEE como el estándar Ethernet 802.3.La velocidad de transmisión de datos en Ethernet es de 10Mbits/s en las configuraciones habituales pudiendo llegar a ser de 100Mbits/s en las especificaciones Fast Ethernet.Al principio, sólo se usaba cable coaxial con una topología en BUS, sin embargo esto ha cambiado y ahora se utilizan nuevas tecnologías como el cable de par trenzado (10 Base-T), fibra óptica (10 Base-FL) y las conexiones a 100 Mbits/s (100 Base-X o Fast Ethernet). La especificación actual se llama IEEE 802.3u.

11. CSMA/CD (Ethernet)CSMA/CD, siglas que corresponden a CarrierSenseMultiple Access withCollisionDetection (inglés: "Acceso Múltiple con Escucha de Portadora y Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. Anteriormente a esta técnica se usaron las de Aloha puro y Aloharanurado, pero ambas presentaban muy bajas prestaciones. Por ello apareció primeramente la técnica CSMA que fue posteriormente refinada a la técnica CSMA/CD.En el método de acceso CSMA/CD, los dispositivos de networking que tienen datos para transmitir funcionan en el modo "escuchar antes de transmitir". Esto significa que cuando un nodo desea enviar datos, primero debe determinar si los medios de networking están ocupados.

12. Funcionamiento de CSMA/CDEl primer paso a la hora de transmitir será, obviamente, saber si el medio está libre. Y ¿cómo podemos saberlo? Pues nos quedamos calladitos yescuchamos lo que dicen los demás. Si hay portadora en el medio, es que está ocupado y, por tanto, seguimos escuchando; en caso contrario, el medio está libre y podemos transmitir. A continuación, esperamos un tiempo mínimo necesario para poder diferenciar bien una trama de otra y comenzamos a transmitir. Si durante la transmisión de una trama se detecta una colisión, entonces las estaciones que colisionan abortan el envío de la trama y envían una señal de reinicio. Después de una colisión, las estaciones esperan un tiempo aleatorio (Tiempo de Backoff) para volver a transmitir una trama.

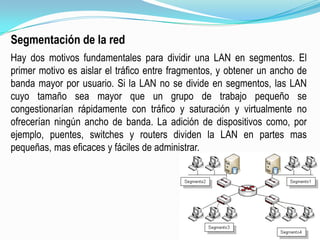

13. Segmentación de la redHay dos motivos fundamentales para dividir una LAN en segmentos. El primer motivo es aislar el tráfico entre fragmentos, y obtener un ancho de banda mayor por usuario. Si la LAN no se divide en segmentos, las LAN cuyo tamaño sea mayor que un grupo de trabajo pequeño se congestionarían rápidamente con tráfico y saturación y virtualmente no ofrecerían ningún ancho de banda. La adición de dispositivos como, por ejemplo, puentes, switches y routers dividen la LAN en partes mas pequeñas, mas eficaces y fáciles de administrar.

14. Segmentación mediante switchesUna LAN que usa una topología Ethernet crea una red que funciona como si sólo tuviera dos nodos el nodo emisor y el nodo receptor. Estos dos nodos comparten un ancho de banda de 100 Mbps, lo que significa que prácticamente todo el ancho de banda está disponible para la transmisión de datos. Una LAN Ethernet permite que la topología LAN funcione más rápida y eficientemente que una LAN Ethernet estándar, ya que usa el ancho de banda de modo muy eficiente. En esta implementación Ethernet, el ancho de banda disponible puede alcanzar casi un 100%. Es importante observar que aunque 100% del ancho de banda puede estar disponible, las redes Ethernet tienen un mejor rendimiento cuando se mantiene por debajo del 30-40% de la capacidad total. El uso de ancho de banda que supere el límite recomendado tiene como resultado un aumento en la cantidad de colisiones (saturación de información). El propósito de la conmutación de LAN es aliviar las insuficiencias de ancho de banda y los cuellos de botella de la red como, por ejemplo, los que se producen entre un grupo de PC y un servidor de archivos remoto.

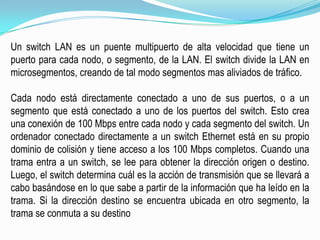

15. Un switch LAN es un puente multipuerto de alta velocidad que tiene un puerto para cada nodo, o segmento, de la LAN. El switch divide la LAN en microsegmentos, creando de tal modo segmentos mas aliviados de tráfico.Cada nodo está directamente conectado a uno de sus puertos, o a un segmento que está conectado a uno de los puertos del switch. Esto crea una conexión de 100 Mbps entre cada nodo y cada segmento del switch. Un ordenador conectado directamente a un switch Ethernet está en su propio dominio de colisión y tiene acceso a los 100 Mbps completos. Cuando una trama entra a un switch, se lee para obtener la dirección origen o destino. Luego, el switch determina cuál es la acción de transmisión que se llevará a cabo basándose en lo que sabe a partir de la información que ha leído en la trama. Si la dirección destino se encuentra ubicada en otro segmento, la trama se conmuta a su destino

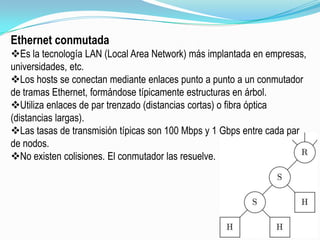

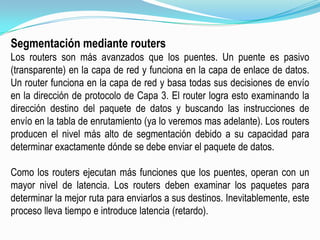

17. Ethernet conmutadaEs la tecnología LAN (Local Area Network) más implantada en empresas, universidades, etc.

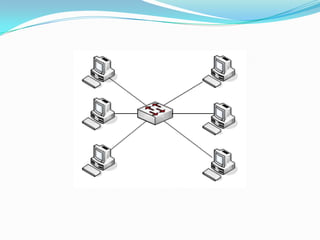

18. Los hosts se conectan mediante enlaces punto a punto a un conmutador de tramas Ethernet, formándose típicamente estructuras en árbol.

19. Utiliza enlaces de par trenzado (distancias cortas) o fibra óptica (distancias largas).
