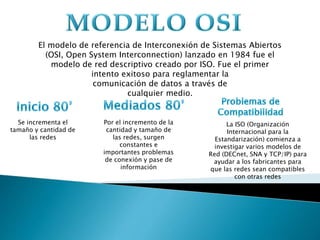

El modelo de referencia de Interconexión de Sistemas Abiertos
(OSI, Open System Interconnection) lanzado en 1984 fue el
modelo de red descriptivo creado por ISO. Fue el primer
intento exitoso para reglamentar la
comunicación de datos a través de
cualquier medio.
Se incrementa el
tamaño y cantidad de
las redes
Por el incremento de la
cantidad y tamaño de
las redes, surgen
constantes e
importantes problemas
de conexión y pase de
información
La ISO (Organización
Internacional para la
Estandarización) comienza a
investigar varios modelos de
Red (DECnet, SNA y TCP/IP) para
ayudar a los fabricantes para
que las redes sean compatibles
con otras redes

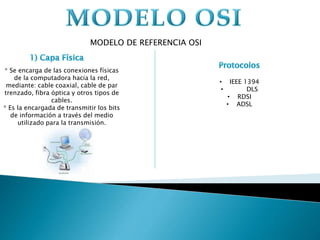

MODELO DE REFERENCIA OSI
* Se encarga de las conexiones físicas
de la computadora hacia la red,
mediante: cable coaxial, cable de par
trenzado, fibra óptica y otros tipos de
cables.
* Es la encargada de transmitir los bits
de información a través del medio
utilizado para la transmisión.
• IEEE 1394
• DLS
• RDSI
• ADSL

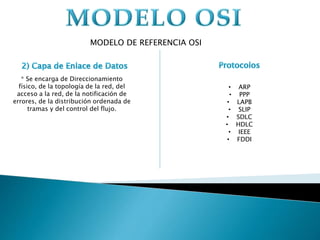

MODELO DE REFERENCIA OSI
* Se encarga de Direccionamiento
físico, de la topología de la red, del
acceso a la red, de la notificación de
errores, de la distribución ordenada de
tramas y del control del flujo.
• ARP
• PPP
• LAPB
• SLIP
• SDLC
• HDLC
• IEEE
• FDDI
MODELO DE REFERENCIA OSI
* El cometido de la capa de red es
hacer que los datos lleguen desde el
origen al destino, aún cuando ambos
no estén conectados directamente. Los
dispositivos que facilitan tal tarea se
denominan en castellano
encaminadores, aunque es más
frecuente encontrar el nombre inglés
routers y, en ocasiones enrutadores.
• IP
• IPX
• AppleTalk
• o DECnet
• VTAM
• DPP

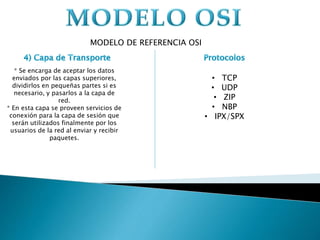

MODELO DE REFERENCIA OSI
* Se encarga de aceptar los datos
enviados por las capas superiores,
dividirlos en pequeñas partes si es
necesario, y pasarlos a la capa de
red.
* En esta capa se proveen servicios de
conexión para la capa de sesión que
serán utilizados finalmente por los
usuarios de la red al enviar y recibir
paquetes.
• TCP
• UDP
• ZIP
• NBP
• IPX/SPX

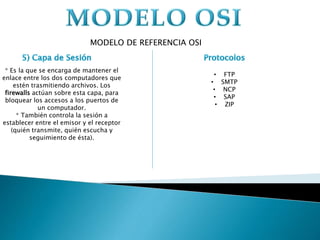

MODELO DE REFERENCIA OSI
* Es la que se encarga de mantener el
enlace entre los dos computadores que
estén trasmitiendo archivos. Los
firewalls actúan sobre esta capa, para
bloquear los accesos a los puertos de
un computador.
* También controla la sesión a
establecer entre el emisor y el receptor
(quién transmite, quién escucha y
seguimiento de ésta).
• FTP
• SMTP
• NCP
• SAP
• ZIP

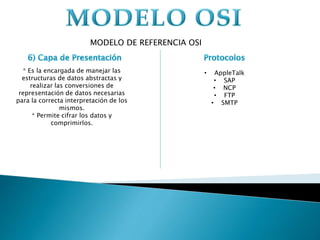

MODELO DE REFERENCIA OSI
* Es la encargada de manejar las
estructuras de datos abstractas y
realizar las conversiones de
representación de datos necesarias
para la correcta interpretación de los
mismos.
* Permite cifrar los datos y
comprimirlos.
• AppleTalk
• SAP
• NCP
• FTP
• SMTP

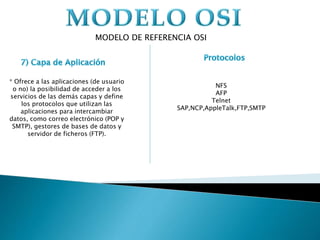

MODELO DE REFERENCIA OSI
* Ofrece a las aplicaciones (de usuario
o no) la posibilidad de acceder a los
servicios de las demás capas y define
los protocolos que utilizan las
aplicaciones para intercambiar
datos, como correo electrónico (POP y
SMTP), gestores de bases de datos y
servidor de ficheros (FTP).
NFS
AFP
Telnet
SAP,NCP,AppleTalk,FTP,SMTP

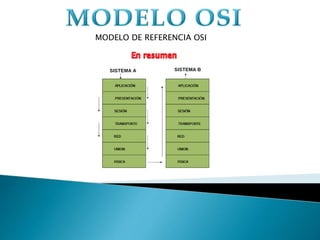

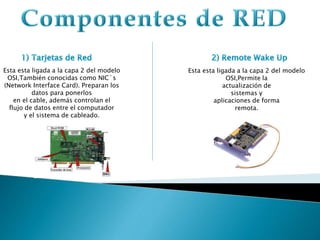

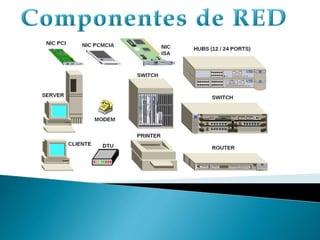

MODELO DE REFERENCIA OSI
Esta esta ligada a la capa 2 del modelo
OSI,También conocidas como NIC´s
(Network Interface Card). Preparan los
datos para ponerlos
en el cable, además controlan el
flujo de datos entre el computador
y el sistema de cableado.
Esta esta ligada a la capa 2 del modelo
OSI,Permite la
actualización de
sistemas y
aplicaciones de forma
remota.

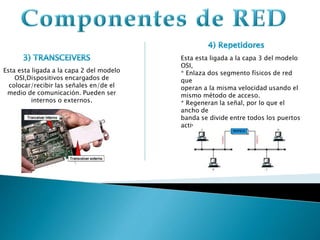

Esta esta ligada a la capa 2 del modelo
OSI,Dispositivos encargados de
colocar/recibir las señales en/de el
medio de comunicación. Pueden ser
internos o externos.
Esta esta ligada a la capa 3 del modelo
OSI,
* Enlaza dos segmento físicos de red
que
operan a la misma velocidad usando el
mismo método de acceso.
* Regeneran la señal, por lo que el
ancho de
banda se divide entre todos los puertos
activos.
Establece que en una red es posible
tener:
- 5 segmentos de red
- 4 repetidores, de los cuales
- 3 segmentos son poblados.
Es el componente principal en una
topología en estrella, pueden ser
pasivos y activos. A diferencia de los
concentradores activos, los
concentradores pasivos no regeneran
ni amplifican la señal, por lo que no
requieren energía para funcionar.

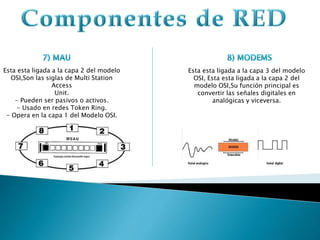

Esta esta ligada a la capa 2 del modelo
OSI,Son las siglas de Multi Station
Access
Unit.
- Pueden ser pasivos o activos.
- Usado en redes Token Ring.
- Opera en la capa 1 del Modelo OSI.
Esta esta ligada a la capa 3 del modelo
OSI, Esta esta ligada a la capa 2 del
modelo OSI,Su función principal es
convertir las señales digitales en
analógicas y viceversa.

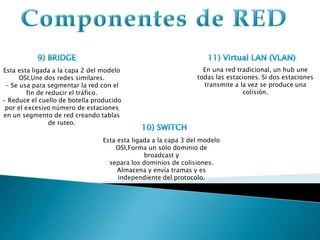

Esta esta ligada a la capa 2 del modelo
OSI,Une dos redes similares.
- Se usa para segmentar la red con el
fin de reducir el tráfico.
- Reduce el cuello de botella producido
por el excesivo número de estaciones
en un segmento de red creando tablas
de ruteo.
Esta esta ligada a la capa 3 del modelo
OSI,Forma un sólo dominio de
broadcast y
separa los dominios de colisiones.
Almacena y envía tramas y es
independiente del protocolo.
En una red tradicional, un hub une
todas las estaciones. Si dos estaciones
transmite a la vez se produce una
colisión.

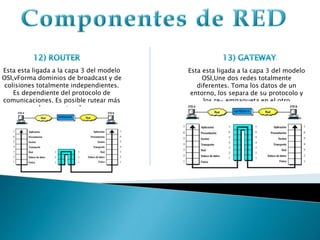

Esta esta ligada a la capa 3 del modelo
OSI,vForma dominios de broadcast y de
colisiones totalmente independientes.
Es dependiente del protocolo de
comunicaciones. Es posible rutear más
de un protocolo.
Esta esta ligada a la capa 3 del modelo
OSI,Une dos redes totalmente
diferentes. Toma los datos de un
entorno, los separa de su protocolo y
los re- empaqueta en el otro
protocolo.

Modelo OSI y sus protocolos y componentes de red
