El documento describe el modelo de referencia OSI (Open Systems Interconnection), el cual consta de 7 capas que dividen las tareas de una red en partes más simples. La primera capa es la física, luego la de enlace de datos, red, transporte, sesión, presentación y aplicación. El modelo busca estandarizar los componentes de red y permitir la interoperabilidad entre tecnologías de diferentes fabricantes. Divide un problema complejo en partes más simples y evita problemas de incompatibilidad entre capas.

1. Integrantes:
Clever Villegas Burga
Jorge Paredes Toledohttp://www.systemsupa.blogspot.pe
Docente: Marco Aurelio Porro Chulli
Asignatura: Trasmisión de Datos
Escuela: De Sistemas y Telemática
Facultad: Ingeniería

2. DEFINICIÓN
OSI significa Open Systems Interconnection o, en español,
Interconexión de Sistemas Abiertos. OSI es una norma universal
para protocolos de comunicación lanzado en 1984. Fue propuesto
por ISO y divide las tareas de la red en siete niveles. OSI
proporciona a los fabricantes estándares que aseguran mayor
compatibilidad e interoperabilidad entre distintas tecnologías de red
producidas a mundialmente.
A principios de la década de 1980 hubo un gran crecimiento en
cantidad y tamaño de redes, especialmente por parte de empresas. A
mediados de la década se comenzaron a notar los inconvenientes de
este gran crecimiento. Las redes tenían problemas para comunicarse
entre sí por las diferentes implementaciones que tenía cada empresa
desarrolladora de tecnologías de red.

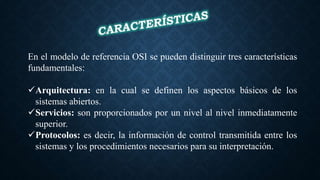

3. En el modelo de referencia OSI se pueden distinguir tres características
fundamentales:
Arquitectura: en la cual se definen los aspectos básicos de los
sistemas abiertos.
Servicios: son proporcionados por un nivel al nivel inmediatamente
superior.
Protocolos: es decir, la información de control transmitida entre los
sistemas y los procedimientos necesarios para su interpretación.

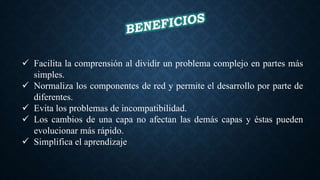

4.  Facilita la comprensión al dividir un problema complejo en partes más
simples.
 Normaliza los componentes de red y permite el desarrollo por parte de
diferentes.
 Evita los problemas de incompatibilidad.
 Los cambios de una capa no afectan las demás capas y éstas pueden
evolucionar más rápido.
 Simplifica el aprendizaje

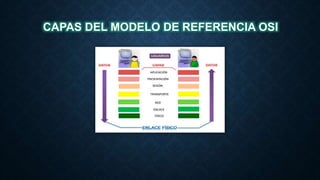

5. CAPAS DEL MODELO DE REFERENCIA OSI

6. CAPAS DEL MODELO DE REFERENCIA OSI

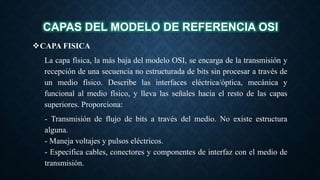

CAPA FISICA
La capa física, la más baja del modelo OSI, se encarga de la transmisión y
recepción de una secuencia no estructurada de bits sin procesar a través de
un medio físico. Describe las interfaces eléctrica/óptica, mecánica y
funcional al medio físico, y lleva las señales hacia el resto de las capas
superiores. Proporciona:
- Transmisión de flujo de bits a través del medio. No existe estructura
alguna.
- Maneja voltajes y pulsos eléctricos.
- Especifica cables, conectores y componentes de interfaz con el medio de
transmisión.

7. CAPAS DEL MODELO DE REFERENCIA OSI

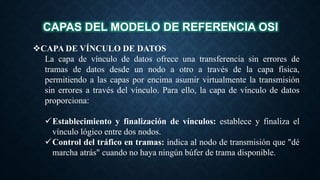

CAPA DE VÍNCULO DE DATOS
La capa de vínculo de datos ofrece una transferencia sin errores de
tramas de datos desde un nodo a otro a través de la capa física,
permitiendo a las capas por encima asumir virtualmente la transmisión
sin errores a través del vínculo. Para ello, la capa de vínculo de datos
proporciona:
Establecimiento y finalización de vínculos: establece y finaliza el
vínculo lógico entre dos nodos.
Control del tráfico en tramas: indica al nodo de transmisión que "dé
marcha atrás" cuando no haya ningún búfer de trama disponible.

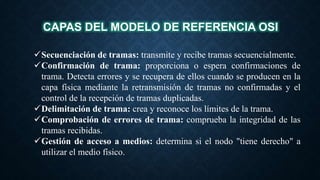

8. CAPAS DEL MODELO DE REFERENCIA OSI
Secuenciación de tramas: transmite y recibe tramas secuencialmente.
Confirmación de trama: proporciona o espera confirmaciones de
trama. Detecta errores y se recupera de ellos cuando se producen en la
capa física mediante la retransmisión de tramas no confirmadas y el
control de la recepción de tramas duplicadas.
Delimitación de trama: crea y reconoce los límites de la trama.
Comprobación de errores de trama: comprueba la integridad de las
tramas recibidas.
Gestión de acceso a medios: determina si el nodo "tiene derecho" a
utilizar el medio físico.

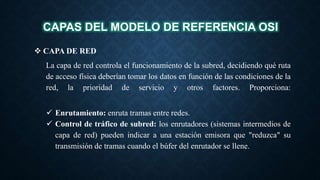

9. CAPAS DEL MODELO DE REFERENCIA OSI
 CAPA DE RED
La capa de red controla el funcionamiento de la subred, decidiendo qué ruta
de acceso física deberían tomar los datos en función de las condiciones de la
red, la prioridad de servicio y otros factores. Proporciona:
 Enrutamiento: enruta tramas entre redes.
 Control de tráfico de subred: los enrutadores (sistemas intermedios de
capa de red) pueden indicar a una estación emisora que "reduzca" su
transmisión de tramas cuando el búfer del enrutador se llene.

10. CAPAS DEL MODELO DE REFERENCIA OSI

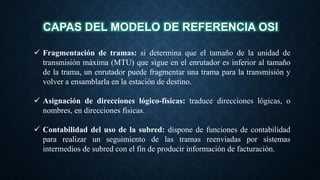

 Fragmentación de tramas: si determina que el tamaño de la unidad de
transmisión máxima (MTU) que sigue en el enrutador es inferior al tamaño
de la trama, un enrutador puede fragmentar una trama para la transmisión y
volver a ensamblarla en la estación de destino.
 Asignación de direcciones lógico-físicas: traduce direcciones lógicas, o
nombres, en direcciones físicas.
 Contabilidad del uso de la subred: dispone de funciones de contabilidad
para realizar un seguimiento de las tramas reenviadas por sistemas
intermedios de subred con el fin de producir información de facturación.

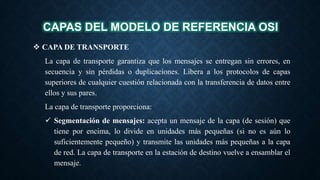

11. CAPAS DEL MODELO DE REFERENCIA OSI
 CAPA DE TRANSPORTE
La capa de transporte garantiza que los mensajes se entregan sin errores, en
secuencia y sin pérdidas o duplicaciones. Libera a los protocolos de capas
superiores de cualquier cuestión relacionada con la transferencia de datos entre
ellos y sus pares.
La capa de transporte proporciona:
 Segmentación de mensajes: acepta un mensaje de la capa (de sesión) que
tiene por encima, lo divide en unidades más pequeñas (si no es aún lo
suficientemente pequeño) y transmite las unidades más pequeñas a la capa
de red. La capa de transporte en la estación de destino vuelve a ensamblar el
mensaje.

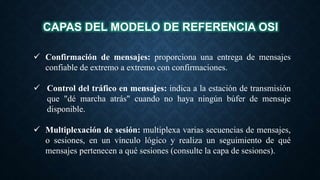

12. CAPAS DEL MODELO DE REFERENCIA OSI
 Confirmación de mensajes: proporciona una entrega de mensajes
confiable de extremo a extremo con confirmaciones.
 Control del tráfico en mensajes: indica a la estación de transmisión
que "dé marcha atrás" cuando no haya ningún búfer de mensaje
disponible.
 Multiplexación de sesión: multiplexa varias secuencias de mensajes,
o sesiones, en un vínculo lógico y realiza un seguimiento de qué
mensajes pertenecen a qué sesiones (consulte la capa de sesiones).

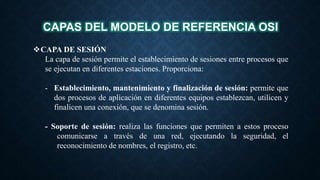

13. CAPAS DEL MODELO DE REFERENCIA OSI
CAPA DE SESIÓN
La capa de sesión permite el establecimiento de sesiones entre procesos que
se ejecutan en diferentes estaciones. Proporciona:
- Establecimiento, mantenimiento y finalización de sesión: permite que
dos procesos de aplicación en diferentes equipos establezcan, utilicen y
finalicen una conexión, que se denomina sesión.
- Soporte de sesión: realiza las funciones que permiten a estos proceso
comunicarse a través de una red, ejecutando la seguridad, el
reconocimiento de nombres, el registro, etc.

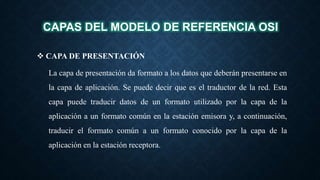

14. CAPAS DEL MODELO DE REFERENCIA OSI
 CAPA DE PRESENTACIÓN
La capa de presentación da formato a los datos que deberán presentarse en
la capa de aplicación. Se puede decir que es el traductor de la red. Esta
capa puede traducir datos de un formato utilizado por la capa de la
aplicación a un formato común en la estación emisora y, a continuación,
traducir el formato común a un formato conocido por la capa de la
aplicación en la estación receptora.

15. CAPAS DEL MODELO DE REFERENCIA OSI
La capa de presentación proporciona:
- Traducción del código de caracteres: por ejemplo, de ASCII a
EBCDIC.
- Conversión de datos: orden de bits, CR-CR/LF, punto flotante entre
enteros, etc.
- Compresión de datos: reduce el número de bits que es necesario
transmitir en la red.
- Cifrado de datos: cifra los datos por motivos de seguridad. Por
ejemplo, cifrado de contraseñas.

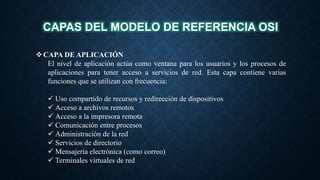

16. CAPAS DEL MODELO DE REFERENCIA OSI
CAPA DE APLICACIÓN
El nivel de aplicación actúa como ventana para los usuarios y los procesos de
aplicaciones para tener acceso a servicios de red. Esta capa contiene varias
funciones que se utilizan con frecuencia:
 Uso compartido de recursos y redirección de dispositivos
 Acceso a archivos remotos
 Acceso a la impresora remota
 Comunicación entre procesos
 Administración de la red
 Servicios de directorio
 Mensajería electrónica (como correo)
 Terminales virtuales de red

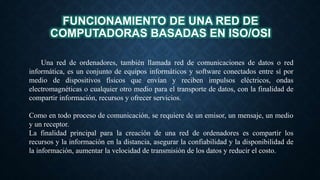

17. Una red de ordenadores, también llamada red de comunicaciones de datos o red
informática, es un conjunto de equipos informáticos y software conectados entre sí por
medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de
compartir información, recursos y ofrecer servicios.
Como en todo proceso de comunicación, se requiere de un emisor, un mensaje, un medio
y un receptor.
La finalidad principal para la creación de una red de ordenadores es compartir los
recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de
la información, aumentar la velocidad de transmisión de los datos y reducir el costo.
FUNCIONAMIENTO DE UNA RED DE
COMPUTADORAS BASADAS EN ISO/OSI

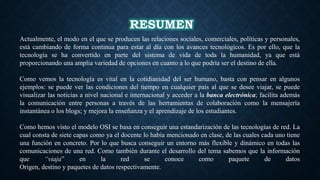

18. RESUMEN
Actualmente, el modo en el que se producen las relaciones sociales, comerciales, políticas y personales,
está cambiando de forma continua para estar al día con los avances tecnológicos. Es por ello, que la
tecnología se ha convertido en parte del sistema de vida de toda la humanidad, ya que está
proporcionando una amplia variedad de opciones en cuanto a lo que podría ser el destino de ella.
Como vemos la tecnología es vital en la cotidianidad del ser humano, basta con pensar en algunos
ejemplos: se puede ver las condiciones del tiempo en cualquier país al que se desee viajar, se puede
visualizar las noticias a nivel nacional e internacional y acceder a la banca electrónica; facilita además
la comunicación entre personas a través de las herramientas de colaboración como la mensajería
instantánea o los blogs; y mejora la enseñanza y el aprendizaje de los estudiantes.
Como hemos visto el modelo OSI se basa en conseguir una estandarización de las tecnologías de red. La
cual consta de siete capas como ya el docente lo había mencionado en clase, de las cuales cada uno tiene
una función en concreto. Por lo que busca conseguir un entorno más flexible y dinámico en todas las
comunicaciones de una red. Como también durante el desarrollo del tema sabemos que la información
que “viaja” en la red se conoce como paquete de datos
Origen, destino y paquetes de datos respectivamente.

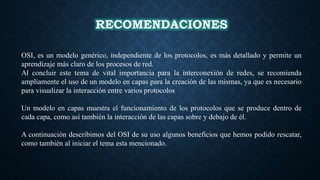

19. RECOMENDACIONES
OSI, es un modelo genérico, independiente de los protocolos, es más detallado y permite un
aprendizaje más claro de los procesos de red.
Al concluir este tema de vital importancia para la interconexión de redes, se recomienda
ampliamente el uso de un modelo en capas para la creación de las mismas, ya que es necesario
para visualizar la interacción entre varios protocolos
Un modelo en capas muestra el funcionamiento de los protocolos que se produce dentro de
cada capa, como así también la interacción de las capas sobre y debajo de él.
A continuación describimos del OSI de su uso algunos beneficios que hemos podido rescatar,
como también al iniciar el tema esta mencionado.

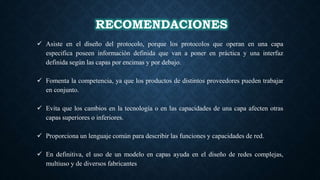

20. RECOMENDACIONES
 Asiste en el diseño del protocolo, porque los protocolos que operan en una capa
especifica poseen información definida que van a poner en práctica y una interfaz
definida según las capas por encimas y por debajo.
 Fomenta la competencia, ya que los productos de distintos proveedores pueden trabajar
en conjunto.
 Evita que los cambios en la tecnología o en las capacidades de una capa afecten otras
capas superiores o inferiores.
 Proporciona un lenguaje común para describir las funciones y capacidades de red.
 En definitiva, el uso de un modelo en capas ayuda en el diseño de redes complejas,
multiuso y de diversos fabricantes

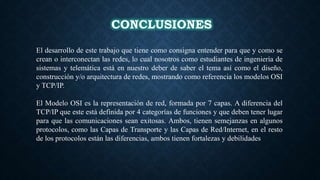

21. CONCLUSIONES
El desarrollo de este trabajo que tiene como consigna entender para que y como se
crean o interconectan las redes, lo cual nosotros como estudiantes de ingeniería de
sistemas y telemática está en nuestro deber de saber el tema así como el diseño,
construcción y/o arquitectura de redes, mostrando como referencia los modelos OSI
y TCP/IP.
El Modelo OSI es la representación de red, formada por 7 capas. A diferencia del
TCP/IP que este está definida por 4 categorías de funciones y que deben tener lugar
para que las comunicaciones sean exitosas. Ambos, tienen semejanzas en algunos
protocolos, como las Capas de Transporte y las Capas de Red/Internet, en el resto
de los protocolos están las diferencias, ambos tienen fortalezas y debilidades

22. APRECIACION DEL EQUIPO
Como ya mencionábamos anteriormente algunos de los
beneficios y la importancia de este modelo, son estas las
razones lo que hace que sea necesario reconocer que todo el
éxito en la comunicación de redes, depende sin duda alguna,
del uso correcto de alguno de los modelos OSI, TCP/IP, este
último se verá en el próximo tema a desarrollar

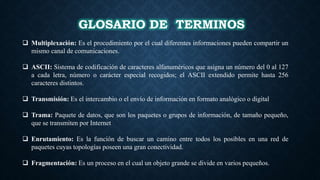

23. GLOSARIO DE TERMINOS
 Multiplexación: Es el procedimiento por el cual diferentes informaciones pueden compartir un
mismo canal de comunicaciones.
 ASCII: Sistema de codificación de caracteres alfanuméricos que asigna un número del 0 al 127
a cada letra, número o carácter especial recogidos; el ASCII extendido permite hasta 256
caracteres distintos.
 Transmisión: Es el intercambio o el envío de información en formato analógico o digital
 Trama: Paquete de datos, que son los paquetes o grupos de información, de tamaño pequeño,
que se transmiten por Internet
 Enrutamiento: Es la función de buscar un camino entre todos los posibles en una red de
paquetes cuyas topologías poseen una gran conectividad.
 Fragmentación: Es un proceso en el cual un objeto grande se divide en varios pequeños.

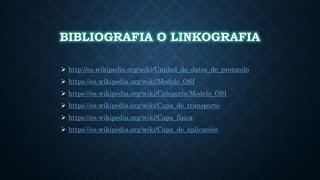

24. BIBLIOGRAFIA O LINKOGRAFIA
 http://es.wikipedia.org/wiki/Unidad_de_datos_de_protocolo
 https://es.wikipedia.org/wiki/Modelo_OSI
 https://es.wikipedia.org/wiki/Categoría:Modelo_OSI
 https://es.wikipedia.org/wiki/Capa_de_transporte
 https://es.wikipedia.org/wiki/Capa_física
 https://es.wikipedia.org/wiki/Capa_de_aplicación
