Este documento presenta un proyecto de investigación para desarrollar un sistema de información para el control de inscripción semestral de estudiantes en la Universidad Nacional Experimental Politécnica de la Fuerza Armada, extensión Guacara. Actualmente el proceso de inscripción se realiza de forma manual usando varios formatos que requieren fotocopias y tiempo para procesar. El objetivo es diseñar un sistema automatizado para agilizar el proceso de inscripción, reducir costos y facilitar el almacenamiento y acceso a la información.

1. República bolivariana de Venezuela
Ministerio del Poder Popular para la Defensa
Universidad Nacional Experimental Politécnica de la fuerza armada
Guacara – Edo. Carabobo
Autor (es):
Jiménez Marbely
Soto Yasmira
Rios Yackeline
Contreras Wilkins
Sección: G-003
Ingeniería en Sistemas
Guacara, Junio de 2010

2. Planteamiento del problema
La universidad Nacional Experimental Politécnica de las Fuerzas Armadas es
una institución de educación superior que forma al recurso humano venezolano en
carreras universitarias requeridas para el desarrollo integral del país, con una gran
cantidad de núcleos a nivel nacional, contando en algunos casos con múltiples
extensiones en un mismo estado, como es el caso del estado Carabobo, donde se
encuentra instalada en los municipios Naguanagua, Bejuma, Puerto Cabello, Rafael
Urdaneta (La Isabelica) y Guacara.
Dentro de la estructura organizativa de la institución se encuentra el
Departamento de Control de estudio, dependencia que atiende las necesidades de la
población estudiantil de cada extensión, contribuyendo en la planificación de los
contenidos programáticos de las materias dadas en un determinado plan de estudio o
pensum de carrera.
En el departamento de control de estudio sus funciones son:
• Encargarse del ingreso y admisión de los estudiantes que desean estudiar en
esta casa de estudio, organizándose para incluirlos en un curso introductorio
universitario (CIU) antes de comenzar un primer semestre.
• Archivar los documentos de los estudiantes.
• Estudiar las diferentes problemáticas que se les presenten a los estudiantes en
la parte académica.
• Manejar el proceso de realizar y entregar constancias de estudios y records
académicos.

3. • Regirse de los comunicados que manda la sede principal de la universidad en
caracas.
• Procesar las inscripciones semestrales de los estudiantes.
• Egresar a los estudiantes que cumplieron todos los requisitos exigidos por la
universidad y su pensum de carrera.
En la Extensión Guacara los estudiantes hacen formal la inscripción del
semestre con una gran variedad de formatos manuales prediseñados que requieren de
elaboración de fotocopias, lo que induce a un constante desembolso económico y
engorroso proceso.
Por otra parte, el conteo de las inscripciones amerita la revisión de distintos
formatos; lo que demanda de tiempo excesivo por parte de la coordinación de control
de estudio.
Por lo antes expuesto, se propone el desarrollo de un sistema de información
para el control de inscripción semestral de los estudiantes de la UNEFA - extensión
Guacara.

4. Objetivos de la investigación.
Objetivo general.
• Desarrollar un sistema de información para el control de inscripción semestral
para los estudiantes de la UNEFA - extensión Guacara.
Objetivos específicos.
• Diagnosticar la situación actual del proceso de control de inscripción semestral
para los estudiantes de la UNEFA - extensión Guacara.
• Identificar los requerimientos de información en necesidad de digitalización.
• Realizar un estudio de factibilidad que determine la variabilidad de la
propuesta.
• Diseñar y elaborar el sistema propuesto (sistema inscripción semestral para los
estudiantes de la UNEFA - extensión Guacara).

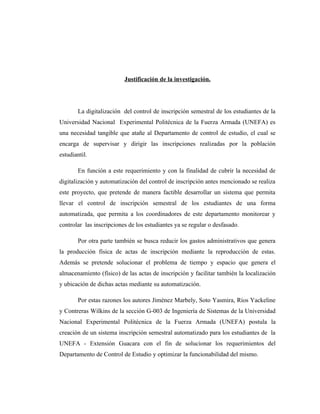

5. Justificación de la investigación.
La digitalización del control de inscripción semestral de los estudiantes de la
Universidad Nacional Experimental Politécnica de la Fuerza Armada (UNEFA) es
una necesidad tangible que atañe al Departamento de control de estudio, el cual se
encarga de supervisar y dirigir las inscripciones realizadas por la población
estudiantil.
En función a este requerimiento y con la finalidad de cubrir la necesidad de
digitalización y automatización del control de inscripción antes mencionado se realiza
este proyecto, que pretende de manera factible desarrollar un sistema que permita
llevar el control de inscripción semestral de los estudiantes de una forma
automatizada, que permita a los coordinadores de este departamento monitorear y
controlar las inscripciones de los estudiantes ya se regular o desfasado.
Por otra parte también se busca reducir los gastos administrativos que genera
la producción física de actas de inscripción mediante la reproducción de estas.
Además se pretende solucionar el problema de tiempo y espacio que genera el
almacenamiento (físico) de las actas de inscripción y facilitar también la localización
y ubicación de dichas actas mediante su automatización.
Por estas razones los autores Jiménez Marbely, Soto Yasmira, Ríos Yackeline
y Contreras Wilkins de la sección G-003 de Ingeniería de Sistemas de la Universidad
Nacional Experimental Politécnica de la Fuerza Armada (UNEFA) postula la
creación de un sistema inscripción semestral automatizado para los estudiantes de la
UNEFA - Extensión Guacara con el fin de solucionar los requerimientos del
Departamento de Control de Estudio y optimizar la funcionabilidad del mismo.

6. Actividades de la investigación preliminar.
Actividad fecha Realizado por:
Se fue a la coordinación de control de 06/05/2010 Yasmira soto
estudio para apartar una cita para conversar Jackeline Ríos
con el coordinador de ese departamento.
Nos dirigimos al departamento de control
de estudio donde le realizamos una entrevista
al coordinador del departamento teniendo un
cuestionario de preguntas para detectar el
problema y posteriormente analizar entre el Marbely Jiménez
grupo las respuestas de la entrevistas para 11/05/2010 Wilkins Contreras
llegar al planteamiento del problema y sus
posibles soluciones.
Nos dirigimos a la coordinación de carrera,
ya que se nos fue sugerida por el coordinador
del departamento de control de estudio. En Jackelines Ríos
dicha coordinación se pudo conversar con la 14/05/2010 Wilkins Contreras
coordinadora de carrera, donde se le realizo Yasmira Soto
una entrevista con el mismo cuestionario de Marbely Jiménez
preguntas que se le implemento al coordinador
del departamento de control de estudio. Cabe
destacar que observamos que las inscripciones
de los estudiantes se llevan manuales, donde
los coordinadores tienen la difícil tarea de
revisar planilla por planilla para pasarla a una
base de datos creada en Microsoft Excel. Cabe
mencionar que la coordinadora nos mostro las
planillas o formatos que tienen para llevar a
cabo las inscripciones semestrales, donde nos
facilito los formatos para seguir llevando a
cabo nuestra investigación.

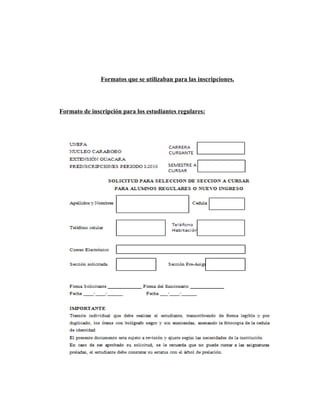

7. Formatos que se utilizaban para las inscripciones.
Formato de inscripción para los estudiantes regulares:

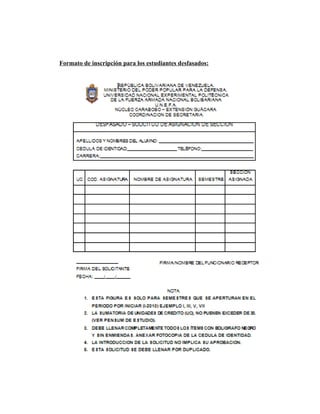

8. Formato de inscripción para los estudiantes desfasados:

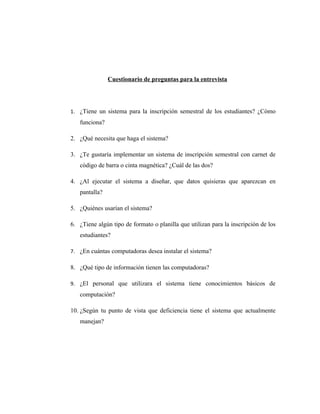

9. Cuestionario de preguntas para la entrevista
1. ¿Tiene un sistema para la inscripción semestral de los estudiantes? ¿Cómo
funciona?
2. ¿Qué necesita que haga el sistema?
3. ¿Te gustaría implementar un sistema de inscripción semestral con carnet de
código de barra o cinta magnética? ¿Cuál de las dos?
4. ¿Al ejecutar el sistema a diseñar, que datos quisieras que aparezcan en
pantalla?
5. ¿Quiénes usarían el sistema?
6. ¿Tiene algún tipo de formato o planilla que utilizan para la inscripción de los
estudiantes?
7. ¿En cuántas computadoras desea instalar el sistema?
8. ¿Qué tipo de información tienen las computadoras?
9. ¿El personal que utilizara el sistema tiene conocimientos básicos de
computación?
10. ¿Según tu punto de vista que deficiencia tiene el sistema que actualmente
manejan?

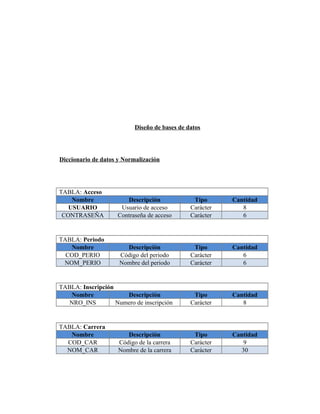

10. Diseño de bases de datos
Diccionario de datos y Normalización
TABLA: Acceso
Nombre Descripción Tipo Cantidad
USUARIO Usuario de acceso Carácter 8
CONTRASEÑA Contraseña de acceso Carácter 6
TABLA: Periodo
Nombre Descripción Tipo Cantidad
COD_PERIO Código del periodo Carácter 6
NOM_PERIO Nombre del periodo Carácter 6
TABLA: Inscripción
Nombre Descripción Tipo Cantidad
NRO_INS Numero de inscripción Carácter 8
TABLA: Carrera
Nombre Descripción Tipo Cantidad
COD_CAR Código de la carrera Carácter 9
NOM_CAR Nombre de la carrera Carácter 30

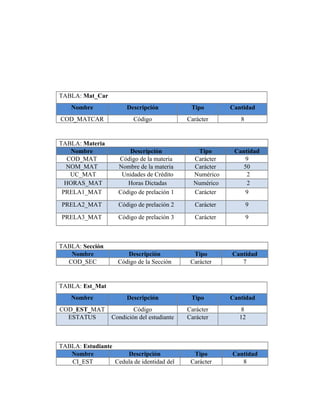

11. TABLA: Mat_Car
Nombre Descripción Tipo Cantidad
COD_MATCAR Código Carácter 8
TABLA: Materia
Nombre Descripción Tipo Cantidad
COD_MAT Código de la materia Carácter 9
NOM_MAT Nombre de la materia Carácter 50
UC_MAT Unidades de Crédito Numérico 2
HORAS_MAT Horas Dictadas Numérico 2
PRELA1_MAT Código de prelación 1 Carácter 9
PRELA2_MAT Código de prelación 2 Carácter 9
PRELA3_MAT Código de prelación 3 Carácter 9
TABLA: Sección
Nombre Descripción Tipo Cantidad
COD_SEC Código de la Sección Carácter 7
TABLA: Est_Mat
Nombre Descripción Tipo Cantidad
COD_EST_MAT Código Carácter 8
ESTATUS Condición del estudiante Carácter 12
TABLA: Estudiante
Nombre Descripción Tipo Cantidad
CI_EST Cedula de identidad del Carácter 8

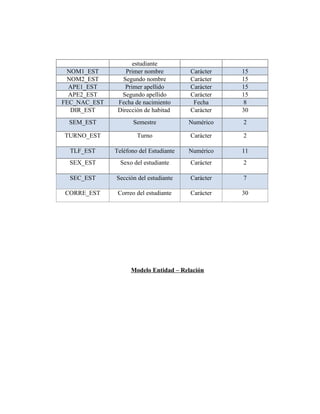

12. estudiante
NOM1_EST Primer nombre Carácter 15
NOM2_EST Segundo nombre Carácter 15
APE1_EST Primer apellido Carácter 15
APE2_EST Segundo apellido Carácter 15
FEC_NAC_EST Fecha de nacimiento Fecha 8
DIR_EST Dirección de habitad Carácter 30
SEM_EST Semestre Numérico 2
TURNO_EST Turno Carácter 2
TLF_EST Teléfono del Estudiante Numérico 11
SEX_EST Sexo del estudiante Carácter 2
SEC_EST Sección del estudiante Carácter 7
CORRE_EST Correo del estudiante Carácter 30

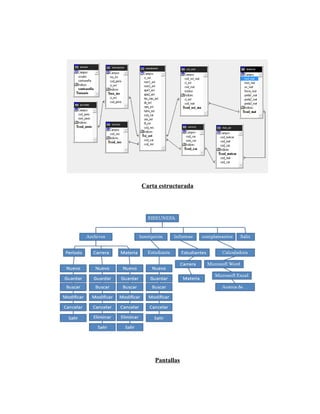

Modelo Entidad – Relación

13. Carta estructurada
Pantallas

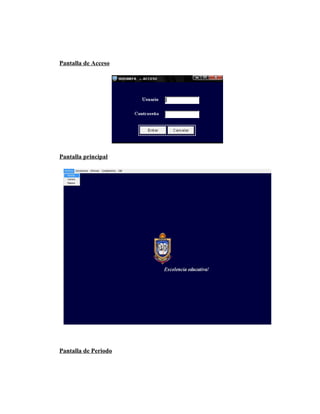

14. Pantalla de Acceso
Pantalla principal
Pantalla de Periodo

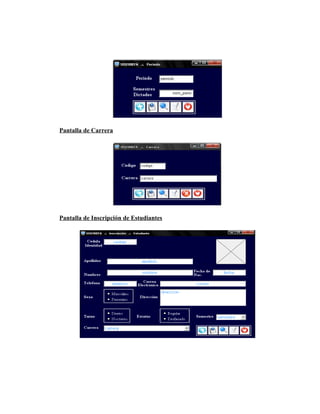

15. Pantalla de Carrera
Pantalla de Inscripción de Estudiantes

16. Pantalla de estudiantes Regulares
Pantalla de Estudiantes Desfasados

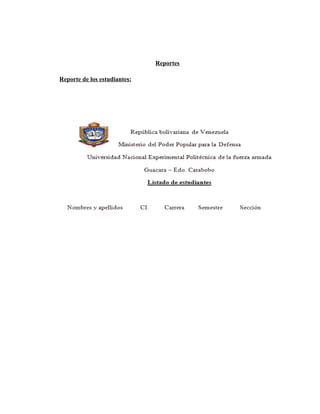

17. Reportes
Reporte de los estudiantes:

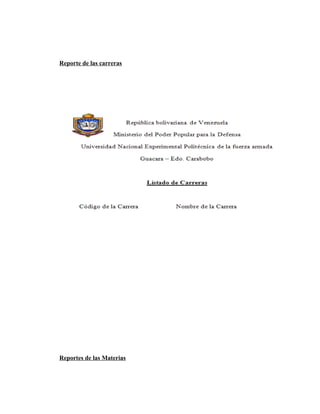

18. Reporte de las carreras

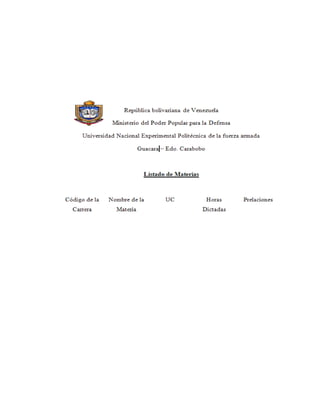

Reportes de las Materias

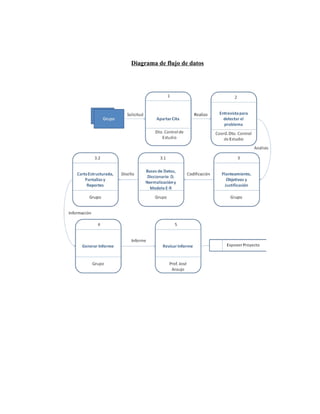

20. Diagrama de flujo de datos
