1. Página 1 de 31

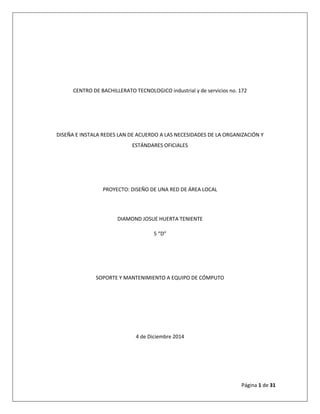

CENTRO DE BACHILLERATO TECNOLOGICO industrial y de servicios no. 172
DISEÑA E INSTALA REDES LAN DE ACUERDO A LAS NECESIDADES DE LA ORGANIZACIÓN Y
ESTÁNDARES OFICIALES
PROYECTO: DISEÑO DE UNA RED DE ÁREA LOCAL
DIAMOND JOSUE HUERTA TENIENTE
5 “D”
SOPORTE Y MANTENIMIENTO A EQUIPO DE CÓMPUTO
4 de Diciembre 2014

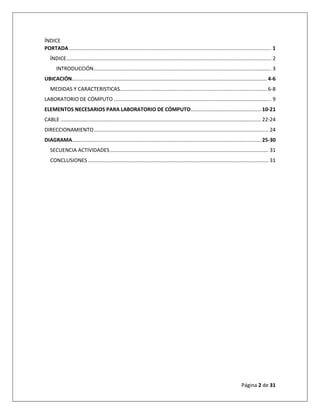

2. Página 2 de 31
ÍNDICE
PORTADA ............................................................................................................................................ 1
ÍNDICE.............................................................................................................................................. 2
INTRODUCCIÓN........................................................................................................................... 3
UBICACIÓN....................................................................................................................................... 4-6
MEDIDAS Y CARACTERISTICAS...................................................................................................... 6-8
LABORATORIO DE CÓMPUTO ............................................................................................................. 9
ELEMENTOS NECESARIOS PARA LABORATORIO DE CÓMPUTO................................................. 10-21
CABLE ........................................................................................................................................... 22-24
DIRECCIONAMIENTO......................................................................................................................... 24
DIAGRAMA................................................................................................................................... 25-30
SECUENCIA ACTIVIDADES.............................................................................................................. 31
CONCLUSIONES ............................................................................................................................. 31

3. Página 3 de 31
INTRODUCCION
Como parte de Proyecto: Diseño de una red de área local, realizaremos de forma virtual una red de
área local, que estará dentro de un Laboratorio de Computo, daré a conocer los elementos para la
realización de dicho laboratorio, se darán a conocer precios, distribución del laboratorio, objetivo
del proyecto y el tipo de direccionamiento a utilizar con el fin de poder tener practica dentro de las
redes LAN.
Cabe señalar, que una red LAN, es una red de área local, que conecta ordenadores en un lugar
relativamente pequeño (habitación o edificio). En este caso, la red de área local, se encontrara en
un salón dentro de una Institución educativa, con medidas de 9x7.
Haremos uso de componentes muy importantes dentro de la red, dejando afuera la red inalámbrica,
explicaremos la secuencia de actividades para poder llegar a la culminación del Laboratorio. Hablare
sobre el cable UTP a utilizar.

4. Página 4 de 31
UBICACIÓN
El laboratorio de cómputo se realizara en la Escuela Secundaria General “Juan Bautista Morales”,
dentro del salón 1 “A”, ubicado en la dirección de Hidalgo Oriente s/n. dentro de la comunidad de
Sarabia, Mpio. De Villagrán.
Comunidad de Sarabia, Mpio. De Villagrán.

5. Página 5 de 31
Escuela Secundaria General “Juan Bautista Morales”

6. Página 6 de 31

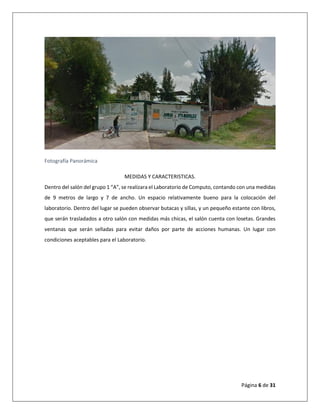

Fotografía Panorámica
MEDIDAS Y CARACTERISTICAS.
Dentro del salón del grupo 1 “A”, se realizara el Laboratorio de Computo, contando con una medidas
de 9 metros de largo y 7 de ancho. Un espacio relativamente bueno para la colocación del
laboratorio. Dentro del lugar se pueden observar butacas y sillas, y un pequeño estante con libros,
que serán trasladados a otro salón con medidas más chicas, el salón cuenta con losetas. Grandes
ventanas que serán selladas para evitar daños por parte de acciones humanas. Un lugar con
condiciones aceptables para el Laboratorio.

7. Página 7 de 31
Salón

8. Página 8 de 31
Salón visto por dentro.
Vista panorámica

9. Página 9 de 31

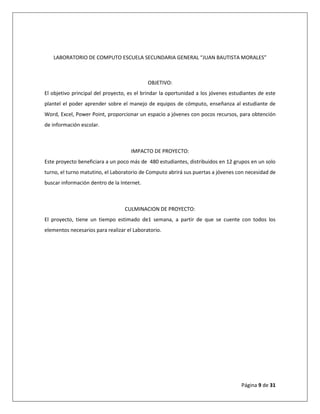

LABORATORIO DE COMPUTO ESCUELA SECUNDARIA GENERAL “JUAN BAUTISTA MORALES”
OBJETIVO:
El objetivo principal del proyecto, es el brindar la oportunidad a los jóvenes estudiantes de este
plantel el poder aprender sobre el manejo de equipos de cómputo, enseñanza al estudiante de
Word, Excel, Power Point, proporcionar un espacio a jóvenes con pocos recursos, para obtención
de información escolar.
IMPACTO DE PROYECTO:
Este proyecto beneficiara a un poco más de 480 estudiantes, distribuidos en 12 grupos en un solo
turno, el turno matutino, el Laboratorio de Computo abrirá sus puertas a jóvenes con necesidad de
buscar información dentro de la Internet.
CULMINACION DE PROYECTO:
El proyecto, tiene un tiempo estimado de1 semana, a partir de que se cuente con todos los
elementos necesarios para realizar el Laboratorio.

10. Página 10 de 31
ELEMENTOS NECESARIOS PARA LABORATORIO DE CÓMPUTO
Computadoras.
El laboratorio de cómputo se equipara con 15 laptops de la marca Acer E5-411.
Cuenta con un Procesador Intel Celeron N2840 (2.16 GHz), y con el sistema operativo Windows 8.1
hará que todo sea más fácil de manejar, disfruta de todo su contenido con su pantalla de 14 pulgadas
con una resolución de 1366 x 768 y tecnología LED HD, cuenta con memoria RAM de 4 GB además
incluye lector de tarjetas SD, 2 puertos USB 2.0 y uno 3.0.
Captura todos tus momentos con su cámara 1.3 Megapíxeles HD, en cualquier lugar donde estés y
almacena todo lo que imagines en sus 1 TB de disco duro. Con una duración de batería de hasta por
7 horas.
Precio: $5,990.00
Total: $89,850.00

11. Página 11 de 31
Sistema Ventilación:
16 sistemas de ventilación para los equipos de cómputo.
Disipador de un espesor delgado de 23 mm. Con una malla de ligero metal y plástico. Ayudará a
mantener a nuestro equipo en un temperatura estable.
Precio: $225.00
Total: $3,600.00
Reguladores:
16 reguladores Synkron.
Regulador electrónico de voltaje 2000VA / 1000 W, 6 tomas reguladas y respaldadas.

12. Página 12 de 31
Precio: $445.00
Total: $7,120.00
Software
Office hogar y empresas 2013
Cada paquete cuenta con 5 licencias, y se compraran 4 paquetes.
Office Profesional Plus 2013 permite trabajar juntos aún mejor al ofrecerle mayor control sobre
sobre el cumplimiento, las nuevas herramientas de análisis y el uso compartido de datos, y más
posibilidades para la comunicación. Además, en el conjunto de programas se incluyen Acess, Lync
e InfoPatth.

13. Página 13 de 31
Precio: $3,599.00
Total: $14,396.00
Norton:
16 licencias de uno de los mejores antivirus.

14. Página 14 de 31
Precio: $480.00
Total. $7680.00
Mobiliario
Escritorio Sauder
16 escritorios.
Material: 95% Madera (MDF), 4.5% Resina no tóxica, 0.5% Laminado de celulosa, Medidas:
73.2x102.80x44.4.
Precio: $990.00
Total: $15,840.00
Silla Chicago natural
16 Sillas.

15. Página 15 de 31

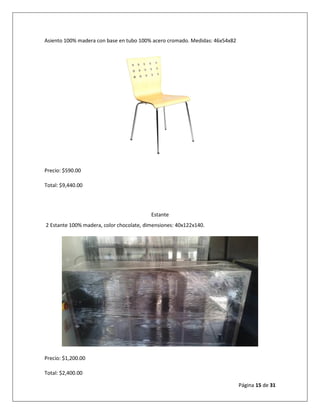

Asiento 100% madera con base en tubo 100% acero cromado. Medidas: 46x54x82
Precio: $590.00
Total: $9,440.00
Estante
2 Estante 100% madera, color chocolate, dimensiones: 40x122x140.
Precio: $1,200.00
Total: $2,400.00

16. Página 16 de 31
Cable UTP
2 bobinas de 300m.
Cable UTP, categoría 6, con un calibre de .60mm.
Precio: $1,139.00
Total: $2,278.00
Rosetas RJ45
21 rosetas RJ45 sencillas Cat.6
Roseta sencilla RJ45, Categoría 6, con tarjeta de circuito impreso y adhesivo para pared, color
blanco.
Cumple con los estándares:
- ANSI/TIA/EIA-568-B.2-1
- IEEE 802.3ab
- FCC part 68.5

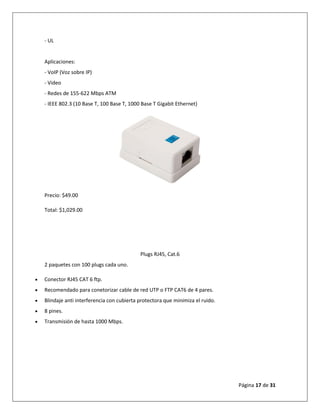

17. Página 17 de 31
- UL
Aplicaciones:
- VoIP (Voz sobre IP)
- Video
- Redes de 155-622 Mbps ATM
- IEEE 802.3 (10 Base T, 100 Base T, 1000 Base T Gigabit Ethernet)
Precio: $49.00
Total: $1,029.00
Plugs RJ45, Cat.6
2 paquetes con 100 plugs cada uno.
 Conector RJ45 CAT 6 ftp.
 Recomendado para conetorizar cable de red UTP o FTP CAT6 de 4 pares.
 Blindaje anti interferencia con cubierta protectora que minimiza el ruido.
 8 pines.
 Transmisión de hasta 1000 Mbps.

18. Página 18 de 31
Canaleta:
22 canaletas de 2.5 metros.
Canaleta de PVC para interior o exterior.
Precio: $49.00
Total: $1078.00

19. Página 19 de 31
Rack Intellinet.
Utilizaremos un rack intellinet de 19 pulgadas.
Medidas: 1245X515x640
Diseñados para albergas dispositivos estándar de 19.
Precio: $1,918.00
Total: $1,918.00
Barra multicontacto:
Una barra multicontacto para 10 contactos.

20. Página 20 de 31

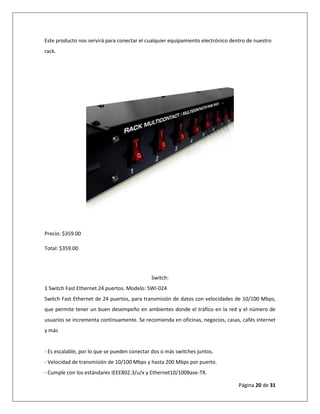

Este producto nos servirá para conectar el cualquier equipamiento electrónico dentro de nuestro
rack.
Precio: $359.00
Total: $359.00
Switch:
1 Switch Fast Ethernet 24 puertos. Modelo: SWI-024
Switch Fast Ethernet de 24 puertos, para transmisión de datos con velocidades de 10/100 Mbps,
que permite tener un buen desempeño en ambientes donde el tráfico en la red y el número de
usuarios se incrementa continuamente. Se recomienda en oficinas, negocios, casas, cafés internet
y más
- Es escalable, por lo que se pueden conectar dos o más switches juntos.
- Velocidad de transmisión de 10/100 Mbps y hasta 200 Mbps por puerto.
- Cumple con los estándares IEEE802.3/u/x y Ethernet10/100Base-TX.

21. Página 21 de 31
- Memoria del buffer: 1,5 b DRAM para 1536 paquetes de información.
- Interfase de red: 24 10/100 Nway y puertos auto MDI-X TP.
- Forwarding/Filtering Rate en paquetes por segundo (PPS).
- Alimentación: 100-240 Vca 60/50 Hz 300 mA.
- Dimensiones: 44 x 12 x 4,5 cm.
Precio: $1,390.00
Total: $1,390.00
Impresora Multifuncional
1 impresora multifuncional Hp
Impresión, Copia, Escaneado. Inyección térmica de tinta, hasta 1000 paginas.
Precio: $775.00
Total: $775.00

22. Página 22 de 31

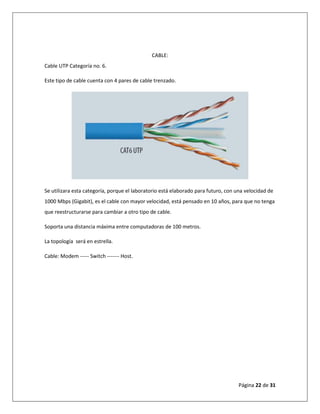

CABLE:
Cable UTP Categoría no. 6.
Este tipo de cable cuenta con 4 pares de cable trenzado.
Se utilizara esta categoría, porque el laboratorio está elaborado para futuro, con una velocidad de
1000 Mbps (Gigabit), es el cable con mayor velocidad, está pensado en 10 años, para que no tenga
que reestructurarse para cambiar a otro tipo de cable.
Soporta una distancia máxima entre computadoras de 100 metros.
La topología será en estrella.
Cable: Modem ----- Switch ------- Host.

23. Página 23 de 31
Topología estrella
Utilizaremos para el ponchado de cable , el estándar EIA/TIA 568 A
B/V
V
B/N
A
B/A
N
B/C
C

24. Página 24 de 31
DIRECCIONAMIENTO
Haremos uso de IPv4.
La asignación de direcciones IP serán dinámicas.
Las IP dinámica, se logra a través de un protocolo de configuración dinámica de host (DHCP). El
protocolo DHCP proporciona un mecanismo para la asignación automática de información de
direccionamiento, como una dirección IP, una máscara de subred, una Gateway por defecto y otra
información de configuración.
Se usara IP pública.
Son visibles en todo internet. Un ordenador con una IP publica es accesible (Visible) desde cualquier
otro ordenador conectado a Internet. Para conectarse a internet es necesario tener una IP pública.

25. Página 25 de 31
DIAGRAMA
Diagrama de distribución del lugar.

26. Página 26 de 31
Diagrama distribución eléctrica (Contactos)

27. Página 27 de 31

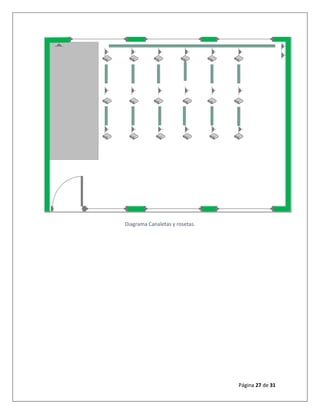

Diagrama Canaletas y rosetas.

28. Página 28 de 31
Ilustración de cableado de red

29. Página 29 de 31

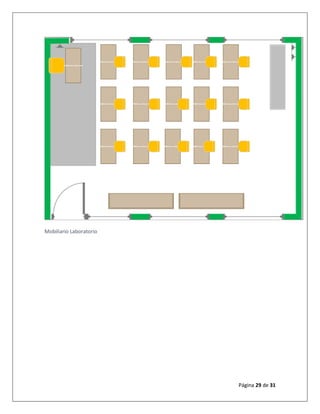

Mobiliario Laboratorio

30. Página 30 de 31
Equipo Instalado

31. Página 31 de 31
SECUENCIA ACTIVIDADES:
1. Comprar todo el material a utilizar.
2. Cuando se tiene los elementos, tendremos que realizar las conexiones eléctricas y de red,
dentro de las canaletas, y colocar las rosetas.
3. Colocar los muebles
4. Colocar los reguladores y enfriadores del equipo de cómputo.
5. Colocación de equipo de cómputo.
6. Armado de rack.
7. Colocar aparatos en el rack y hacer el armado de cables.
8. Conectar los cables a equipo de cómputo.
CONCLUSIONES:
Se me complico algo, ya que tuve problemas con Visio, no encontraba algunos de los componentes
y los tuve que remplazar con otros elementos entro del programa. Tuve también problemas con la
redacción del texto (introducción, objetivo), el proyecto es muy bueno, pero hubo complicaciones
en cuestión de tiempo, además que inicie tarde el proyecto, no hubo una planeación por mi parte
para poder realizarlo, así que tuve complicaciones en cuestión de tiempo.
