Este documento presenta los planes para instalar una red local (LAN) en un local de 8 metros por 4 metros con 10 computadoras. Incluye diagramas y listas de equipos requeridos como 10 computadoras, cableado UTP categoría 6, rosetas, paneles de parcheo, switch y una impresora. También describe los pasos a seguir para la instalación, como medir el espacio, colocar las entradas de cable, comprar los materiales necesarios y cablear la red. El objetivo es proporcionar acceso a Internet y recursos compartidos a 10 personas que traba

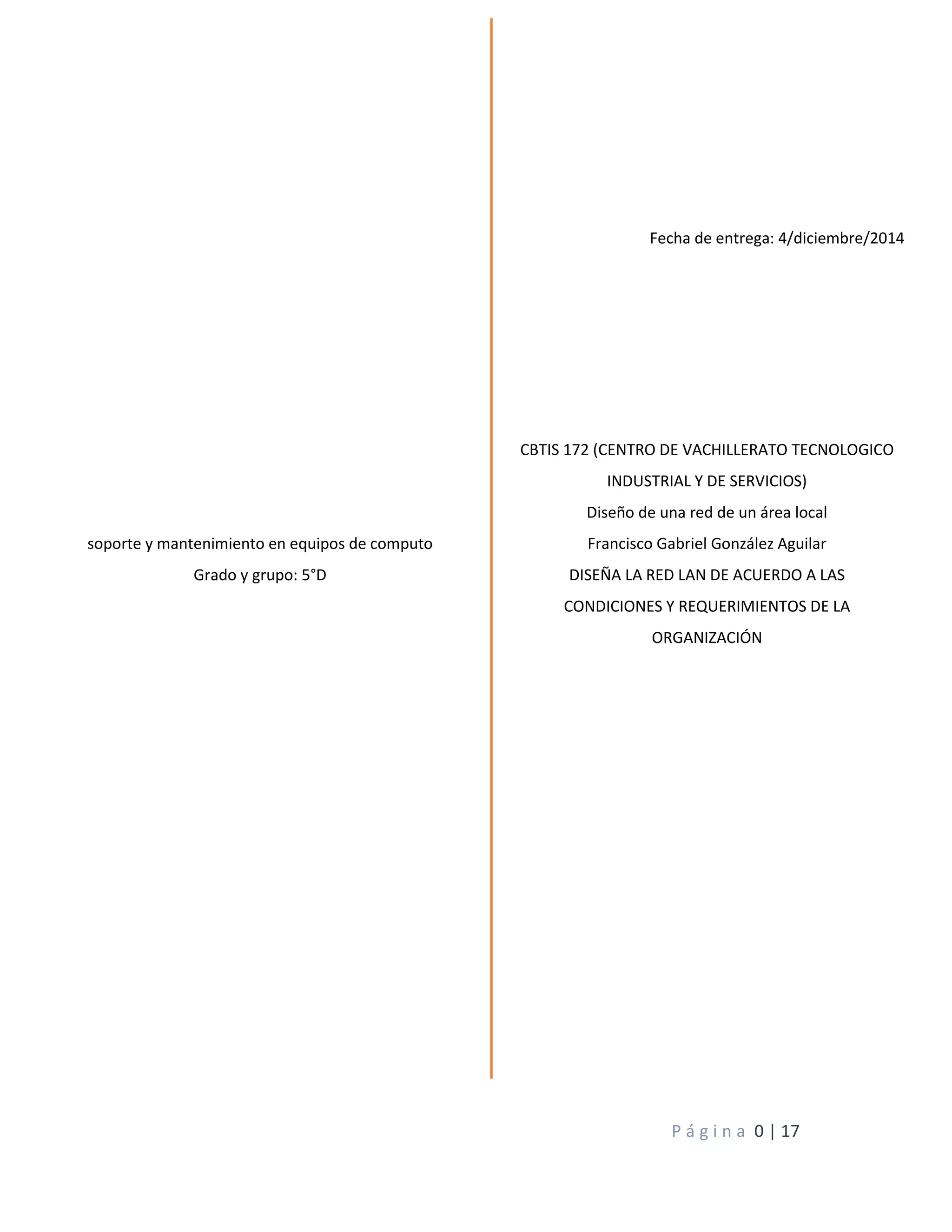

1. P á g i n a 0 | 17
soporte y mantenimiento en equipos de computo
Grado y grupo: 5°D
CBTIS 172 (CENTRO DE VACHILLERATO TECNOLOGICO
INDUSTRIAL Y DE SERVICIOS)
Diseño de una red de un área local
Francisco Gabriel González Aguilar
DISEÑA LA RED LAN DE ACUERDO A LAS
CONDICIONES Y REQUERIMIENTOS DE LA
ORGANIZACIÓN
Fecha de entrega: 4/diciembre/2014

2. P á g i n a 1 | 17
Índice
Introducción 3
Imágenes del local (mapa) 4
Medidas del lugar 5
Objetivos del proyecto 6
Equipo y reguladores 6
Software a instalar 7
Software, Mobiliario 8
Mobiliario y cables 9
Conectores para los cables 10
Canaletas y switch 11
Impresora 12
Diagrama de la distribución del local 13
Diagrama de da la distribución de la red eléctrica 14
Diagrama de instalación de canaletas, rosetas, faceplate 15
Diagrama de distribución del cableado desde su origen hasta su fin 16
Diagrama donde muestra el mobiliario 17
Diagrama de terminado 18
Secuencia de actividades a llevar acabo para la instalación del proyecto 19
Conclusión 19

3. P á g i n a 2 | 17
Introducción
En este proyecto lo que pretendo lograr es que el lugar en donde solo hay una sola sala de
computo tenga más maquinas conectadas en esa instalación de área de trabajo como en ese lugar
trabajan un numero de 10 personas por mínimo tratar de que ese lugar las personas que estén hay
tengan la libertas de conectarse donde quieran por medio de extensiones, conectores que iré
colocando según en donde sea más conveniente.
Por lo que llevare acabo la instalación de cableado UTP, canaletas, switch, equipos de cómputo,
para eso utilizare:
Cable UTP, conectores, switch, rosetas, equipos de cómputo, un área de trabajo establecido, las
medidas exactas del lugar, organización de cada parte del lugar, un taladro, etc…
Este lugar me llamo la atención porque es un lugar donde se captura cada traslado cada
emergencia que se llega a solicitar ellos solo tienen una computadora donde controlan todo eso
usan una red inalámbrica pero se alenta cuando 2 o más se conectan por eso es que me gustaría
hacer que tengan otros equipos de cómputo para que cada persona capture lo que les
corresponde sin necesidad de interrumpir a los demás en su trabajo y puedan llevar un orden en
su establecimiento así llegaríamos a un orden
Se les aria más fácil el ya no tener que pasar de una habitación solo para capturar unos
documentos se haría más rápido la forma de comunicarse con los demás ya que tendrían en sus

4. P á g i n a 3 | 17
Ubicación del espacio (mapa)

5. P á g i n a 4 | 17
Medidas y características del lugar
Es un local ubicado en la calle torre de babel de la comunidad de Cortázar gto. Se encuentra en un
segundo piso es un local de 8 metros de largo por 4 metros de ancho también cuenta con dos
ventanas y con una barda que divide el local.

6. P á g i n a 5 | 17
Nombre del proyecto:
Cyber humanoide
Objetivo del proyecto:
El objetivo del proyecto: Es tener una mayor facilidad en el uso de la búsqueda de información
también con el fin de tener una forma más rápida de comunicación a través de las redes sociales
Impacto del proyecto (número de personas que serán beneficiadas y de que modo)
El impacto que tendrá el proyecto: el proyecto beneficiara a todas las unidades(19 personas) pues
ya no tendrán que salir a los lugares alegados como león para realizar papeleo y conferencias de
información o para comunicarse con familiares lejanos por medio del internet y las de redes de
comunicación no solo ahorraran dinero si o que también tiempo.
Tiempo estimado de instalación.
El tiempo estimado para terminar el proyecto será de cuatro meses

7. P á g i n a 6 | 17
Requerimiento del proyecto. (Cantidad, descripción (imagen), precio, total)
 Número de equipos de cómputo que estarán dentro de la red
 Numero de reguladores para protección del equipo de computo
 Aplicaciones de software que se requieren en las computadoras
Requerimientos del proyecto:
Características del equipo utilizar
Nombre del equipo: AIO Lanix Negro
Modelo: 215T-C13
Precio del equipo: $ 10,029
Características
 Sistema Operativo: W8
 Procesador Celeron 1037
 Memoria RAM 4G DDR3
 Disco Duro 1Tb
capacidad en RAM y de almacenamiento
El número de reguladores a utilizar para los equipos de cómputo serán cuatro
Características del regulador
Nombre del regulador: CDP
Modelo: B-AVR1006
Precio: $ 239
Regula: 500W
Numero de contactos: 6 contactos
Se utilizaran esta marca de reguladores porque regula
los voltajes extendidos, voltejes bajos y voltejes que causan deterioración periférica de la PC tan
bien tiene enchufes RJ-45 con protección de sobre tención también cuenta con protección de RED.
Aplicaciones de software. Que se les van instalar a las máquinas para un mejor funcionamiento y
rapidez también para facilitar el uso de estas tanto protección como en uso.
Número de equipos a utilizar: 10 equipos
Total apagar: $ 100,290
Total apagar: $ 1,010

8. P á g i n a 7 | 17
Características
Conjunto de aplicaciones incluidas: Word, Excel, PowerPoint,
OneNote, Outlook, Publisher, Access, One Drive, Skype
Precio: $ 100
Este software con licencia se puede instalar para todos los equipos del local además cuenta con
varios programas de office esto facilita el trabajo de varias personas tanto empresarios como
estudiantes.
Antivirus
Características del antivirus
nombre del anti virus: SMART SECURITY
Precio: $ 1,451
Este antivirus será instalado con licencia cuenta con antispyware, Antispam, protección contra
Botnets, firewall, anti-Phishing, anti-Theft, bloqueo de Exploits. También es compatible con
Microsoft, con Windows 8/ Windows 7/ Windows Vista/ Windows Home server/ Windows xp.
El objetivo de este programa es el de mantener a los equipo de cómputo asalto de los virus y
programas maliciosos que puedan provocar daños o errores que luego hacen difícil el uso de la PC
Total apagar: $100
Total a pagar: $1,451

9. P á g i n a 8 | 17
Mobiliario que se requerirá.
Mobiliario multifuncional este mobiliario puede tener todos los componentes para acomodar los
equipos de cómputo en lugares donde donde no ocupen mucho espacio. También mantienen una
estética de orden en un local
Cantidad a utilizar: 10
Precio: $ 1,025
Sillas secretariales para la comodidad de los clientes mientras hacen sus trabajos, tares, proyecto
etc.
Silla a utilizar: 10
Precio: $ 500
Total a pagar: $10,250
Total a pagar: $5000

10. P á g i n a 9 | 17
Cable UTP categoría 6 para la conexión a internet
los metro a utilizar son 60m para 10 equipos de
computo
Precio: $18
Las rosetas dobles se utilizaran para conectar los cables UTP
para la conexión a internet se van a utilizar cinco para las
máquinas y las otras cinco para maquinas extras si el
proyecto se agranda
Rosetas dobles a utilizar: 10
Precio: $83
Los faceplate son para la conexión de los jacks y los cables UTP los faceplate son los que distribuyen
el internet y los jacks y los UTP administra el internet a los equipos de cómputo los faceplate a
utilizar son siete
Precio: $25
Total a pagar: $830
Total a pagar: $180
Total a pagar: $175

11. P á g i n a 10 | 17
Los jacks son para conectar los cables UTP y para agrandar la conexión del internet asía las maquinas
Jacks a utilizas: 15
Precio: $35
Los plugs categoría 6son para introducir los cables
UTP a los Jacks, alas rosetas, y los faceplate los plugs
a utilizar son 30 para 10 equipos
Precio: $8
Los paneles de parcheo para administrar el internet
a las PC promedio de los cables UTP, jacks se van a
utilizar 2 paneles de parcheo con 12 puertos para 10 PC el resto de los 14 puertos serán para
otras computadoras si el proyecto crese.
Precio: $350
Total a pagar: $350
Total a pagar: $240
Total a pagar: $700

12. P á g i n a 11 | 17
Las canaletas son para el acomodo y la estructuración de los cables de red, UTP,
etc. Canaleta de PVC rígido antiflama, con adhesivo de alta calidad, de 2 m de
largo, diseñada para proteger cableado o alambrado en instalaciones eléctricas,
de voz o datos, en color gris. Se utiliza para cables de hasta 40 vías o de 2 x 5 cm.
Metros de canaletas a atilizar:60
Precio: $58 por 2m
Switch de ocho puertos el swiych sirve para
transmitir el internet de los paneles de
parcheo a los switch y después a las
computadores promedio de los cables UTP
Precio: $128
Switsh a utilizar: 2
La impresora servirá para que los clientes
puedan imprimir sus trabajos, tareas,
imágenes o cualquier otra cosa
Precio: 4,649
Total a pagar: $1740
Total a pagar: $256
Total a pagar: $4,649

13. P á g i n a 12 | 17
Los recursos que se compartirán será la impresora, adaptadores de USB y otras dispositivos
extraíbles
Los recursos del internet será n acceso a las redes sociales y de información o de contenido de
interés dl cliente como Facebook, google, etc.
Tipos de cable ahusar
 Categoría: 6
 Velocidad de transmisión: 1000 Mbps
 Topología física: topología de estrella
 Estándar a utilizar para el armado de cables: cruzado
 Tipos de direccionamiento que se implementara
 IPv4
 Clase de direcciones IP con las que trabajara: clase C
 Asignación de direcciones IP: fijas
 Uso de direcciones : publicas
Elabora el diagrama de distribuciones del lugar

14. P á g i n a 13 | 17
Elabora el diagrama de
alimentación eléctrica para la red
con base a las condiciones del lugar
de instalación
Elabora el diagrama donde muestre como quedaran instaladas las canaletas, rosetas, faceplate

15. P á g i n a 14 | 17
Diagrama donde se muestre la distribución
de los cables por cada una canaletas desde
su origen hasta su destino
Elabora el diagrama donde muestra el mobiliario ya instalado

16. P á g i n a 15 | 17
Elabora el diagrama donde muestra el mobiliario y equipos ya instalado y conectado

17. P á g i n a 16 | 17
Secuencia de actividades a llevar acabo para la instalación del proyecto
Desarrollo:
1- Establecer el área de trabajo
2- Sacar las medidas exactas del lugar
3- Ubicar en donde se colocaran las entradas del cable de red
4- Tomar las medidas de los conectores de red (la ubicación)
5- Comprar los metros de cable que sean necesarios
6- Respecto al cableado comprar los plug´s necesarios
7- Calcular cuantas rosetas utilizare
8- (Ya en el lugar)
9- Hacer los agujeros para el cableado hacia otra habitación
10- Unir los cables por el color que les corresponda en los plug´s
11- Colocar el cableado en las canaletas (esto solo para que no estén sueltos)
12- Los swich los colocare en diversos lugares de las habitaciones
13- Poner en cada swich con su respectivo cable UTP
14- Colocar los equipos que se van a utilizar en ese lugar
15- Ubicar el mobiliario según el lugar que les corresponden
Conclusión

18. P á g i n a 17 | 17
Es te proyecto mostró lo complejo que puede ser una red LAN des el punto de los materiales a
necesitar hasta el acomodo de los cables de electricidad hasta la estación de los equipos de
cómputo e incluso el mobiliario a utilizar para comodidad de los clientes.
Para muchas personas este tipo de información es irrelevante pues no toman en cuenta el precio
de todos los materiales.
Este proyecto me mostro la complejidad de la creación de una red LAN y de cómo se debe planear
algo antes de realizarlo
