1. Instituto Superior Universitario Luis
Arboleda Martínez
Carrera Tecnológica Superior en
Electricidad
Nombre:
Cedeño Posligua Joustin Steeven
Materia:
Electrónica de Potencia
Profesora:
Ing. Yadira Parrales García

2. RECTIFICAD
OR DE
ONDA

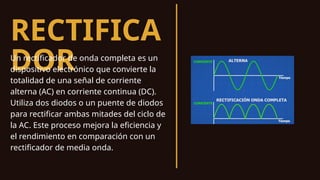

3. RECTIFICA
DOR
Un rectificador de onda completa es un
dispositivo electrónico que convierte la
totalidad de una señal de corriente
alterna (AC) en corriente continua (DC).
Utiliza dos diodos o un puente de diodos
para rectificar ambas mitades del ciclo de
la AC. Este proceso mejora la eficiencia y
el rendimiento en comparación con un
rectificador de media onda.

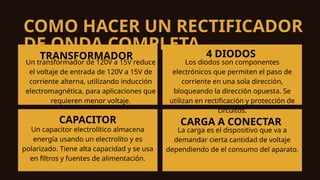

4. COMO HACER UN RECTIFICADOR
DE ONDA COMPLETA
Un transformador de 120V a 15V reduce
el voltaje de entrada de 120V a 15V de
corriente alterna, utilizando inducción
electromagnética, para aplicaciones que
requieren menor voltaje.
TRANSFORMADOR 4 DIODOS
Los diodos son componentes
electrónicos que permiten el paso de
corriente en una sola dirección,
bloqueando la dirección opuesta. Se
utilizan en rectificación y protección de
circuitos.
Un capacitor electrolítico almacena
energía usando un electrolito y es
polarizado. Tiene alta capacidad y se usa
en filtros y fuentes de alimentación.
CAPACITOR CARGA A CONECTAR
La carga es el dispositivo que va a
demandar cierta cantidad de voltaje
dependiendo de el consumo del aparato.

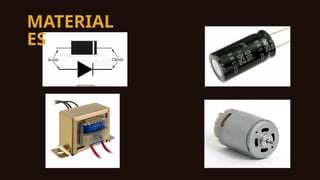

5. MATERIAL
ES

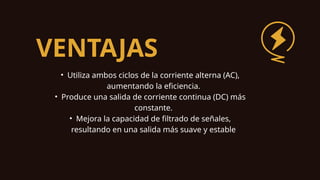

6. VENTAJAS
• Utiliza ambos ciclos de la corriente alterna (AC),
aumentando la eficiencia.
• Produce una salida de corriente continua (DC) más
constante.
• Mejora la capacidad de filtrado de señales,
resultando en una salida más suave y estable

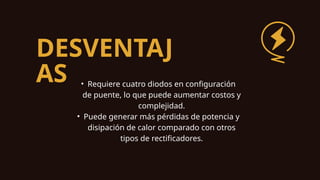

7. DESVENTAJ
AS • Requiere cuatro diodos en configuración
de puente, lo que puede aumentar costos y
complejidad.
• Puede generar más pérdidas de potencia y
disipación de calor comparado con otros
tipos de rectificadores.

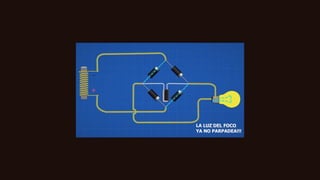

8. ESQUEMA DE
CONEXION

10. Gracias
