Este documento describe diferentes tipos de rectificadores de señales eléctricas, incluyendo rectificadores de media onda y onda completa. Explica cómo estos circuitos convierten una señal de entrada alterna en una señal continua en la salida. También discute el uso de filtros para suavizar la señal rectificada y reducir el rizado.

1. UNIVERISIDAD ENRIQUE
GUZMAN Y VALLE
RECTIFICADORES”

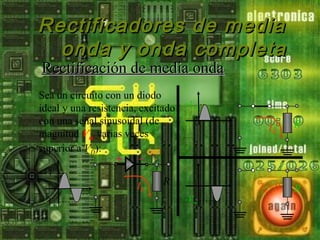

2. Rectificación de media ondaRectificación de media onda
Rectificadores de mediaRectificadores de media
onda y onda completaonda y onda completa
+Vm
-Vm
RIR
Sea un circuito con un diodo
ideal y una resistencia, excitado
con una señal sinusoidal (de
magnitud Vm varias veces
superior a VD):
IR
R
+
RIR=0
+Vm
-Vm

3. Rectificación de media ondaRectificación de media onda
Si el voltaje de entrada es sinusoidal, el voltaje de salidavoltaje de salida
(tensión sobre la resistencia) tendrá la forma de una “mediamedia
ondaonda”:
El circuito presentado se conoce como
“rectificador de media onda”.
RIR
+Ve Vs
+Vm
-Vm
Ve
+Vm
Vs

4. Rectificación de onda completaRectificación de onda completa
Aunque la onda resultante de un rectificador de media onda es
continuacontinua (no cambia de signo), dista mucho de ser un valor
constante, como interesa tener en un circuito eléctrico de CC.
Una forma de mejorar la “calidad” de la onda continua
resultante es a través del “rectificador de onda completarectificador de onda completa”:
Ve
+Vm
-Vm
Ve
Vm-2VD
Vs
R
+
Vs

5. Rectificación de onda completaRectificación de onda completa
Una alternativa al circuito anterior sería:
+Vm
-Vm
Ve
Vm-VD
Vs
R

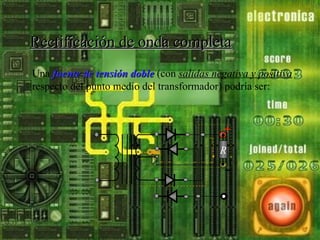

6. Rectificación de onda completaRectificación de onda completa
Una fuente de tensión doblefuente de tensión doble (con salidas negativa y positiva
respecto del punto medio del transformador) podría ser:
+
R

7. Rectificación de onda completaRectificación de onda completa
R
R
+ GND
+
Una fuente de tensión doblefuente de tensión doble (con salidas negativa y positiva
respecto del punto medio del transformador) podría ser:

8. Rectificación de onda completaRectificación de onda completa
Al utilizar diodos “realesreales”, la caída de voltaje debida a los
mismos hace que la salida del circuito rectificador sea (para
un puente rectificador con 4 diodos):
SEÑAL PREVIA AL RECTIFICADO
+Vm
-Vm
VD
-VD
-2VD
2VD
Ve
t SEÑAL RECTIFICADA
+Vm-2VD
Vs
t

9. FiltradoFiltrado
El “suavizasuavizamientomiento” de la señal que sale del circuito rectifica-
dor se conoce como “filtradofiltrado”. Esto puede lograrse
colocando un capacitor a la salida del rectificador.
CIRCUITO
RECTIFICADOR
SIN FILTRO
C
CIRCUITO
RECTIFICADOR
CON FILTRO
+Vm
-Vm
SALIDA TRAFO
+Vm
SALIDA RECTIF.
SIN FILTRO
+Vm
-Vm
SALIDA TRAFO SALIDA RECTIF.
CON FILTRO
+Vm

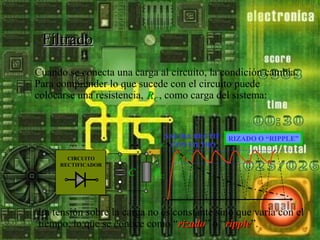

10. FiltradoFiltrado
Cuando se conecta una carga al circuito, la condición cambia.
Para comprender lo que sucede con el circuito puede
colocarse una resistencia, RRCC , como carga del sistema:
La tensión sobre la carga no es constante sino que varía con el
tiempo, lo que se conoce como “rizadorizado” o “rippleripple”.
C
CIRCUITO
RECTIFICADOR
RC
SALIDA RECTIF.
CON FILTRO
RIZADO O “RIPPLE”
VRc
t

11. FiltradoFiltrado
El rizadorizado puede pensarse como formado por la suma de un
voltaje de CC y una pequeña señal de CA. Así, se define lo
que se conoce como “factor de ripplefactor de ripple”, FRFR, como:
%100×=
CC
CA
V
V
FR
VCC
Vpr
2
pr
CA
V
V =
Vsalida
t

12. FINFIN
