1. Rectificadores de voltaje
Jazmín Estrada Valdeblanquez, Alberto Romero, Marjorie Santiago
Facultad de ingeniería
Profesor: Farid Melendez Grupo:AD - 07-03-2014
Laboratorio de electrónica, Universidad de la Costa, Barranquilla
Resumen
Los rectificadores son circuitos realizados
con diodos, capaces de cambiar la forma de
onda de la señal que reciben en su entrada.
Se utilizan sobre todo en las fuentes de
alimentación de los equipos electrónicos. Hay
que tener en cuenta que cualquier equipo
electrónico funciona internamente con
corriente continua, y aunque nosotros los
conectamos a la red eléctrica (110 y 220 V
de corriente alterna a 60 Hz), la fuente de
alimentación se encarga de convertir esa
corriente alterna en corriente continua. El
elemento fundamental de esa fuente de
alimentación será precisamente el circuito
rectificador.
Podemos establecer
una
clasificación de los rectificadores en
rectificadores de media onda y onda
completa
Key words
Rectifiers, Power Supply, AC, DC, power
grid
1. Introducción
Este laboratorio se realiza a partir de la
necesidad de conocer y comprender el
funcionamiento de un rectificador de media
onda y uno de onda completa. Donde
analizaremos los materiales que vamos a
utilizar para la realización de estos circuitos,
sus características, su funcionamiento y las
propiedades
de
dichos
dispositivos
electrónicos de allí deduciremos las
aplicaciones que tienen estos circuitos en los
dispositivos, aparatos o electrodomésticos
que utilizamos a diario. Además se hará la
utilización de un osciloscopio en donde se
puede observar el comportamiento de dichos
circuitos rectificadores, y posteriormente
realizar un estudio más detenido y concreto.
Palabras claves
Rectificadores, fuente de alimentación,
corriente alterna, corriente directa, red
eléctrica
Abstract
Rectifiers are made circuits with diodes,
capable of changing the waveform of the
signal received at its input. They are mainly
used in the power supplies of electronic
equipment. Keep in mind that any electronic
equipment works internally with direct current,
and although we connected to the mains (110
and 220 V AC at 60 Hz), the power supply is
responsible for converting the AC current
continuous. The key element of that power
supply will be precisely the rectifier circuit.
We can establish a classification of rectifiers
half wave rectifiers and full wave
2. Fundamentos Teóricos
DIODO
Componente electrónico de dos terminales
que permite la circulación de corriente
eléctrica a través de el en un solo sentido
Resistencia Eléctrica
Una resistencia o resistor es un elemento
que causa oposición al paso de la corriente,
causando que en sus terminales aparezca
una diferencia de tensión (un voltaje).Las
resistencias o resistores son fabricadas en
una amplia variedad de valores. Hay
resistencias con valores de Kilohmios
(KΩ), Mega ohmios (MΩ).
Rectificador
Un rectificador es el elemento o circuito que
permite convertir la corriente alterna en

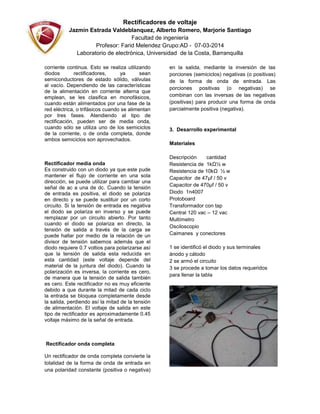

2. Rectificadores de voltaje
Jazmín Estrada Valdeblanquez, Alberto Romero, Marjorie Santiago
Facultad de ingeniería
Profesor: Farid Melendez Grupo:AD - 07-03-2014
Laboratorio de electrónica, Universidad de la Costa, Barranquilla
corriente continua. Esto se realiza utilizando
diodos
rectificadores,
ya
sean
semiconductores de estado sólido, válvulas
al vacío. Dependiendo de las características
de la alimentación en corriente alterna que
emplean, se les clasifica en monofásicos,
cuando están alimentados por una fase de la
red eléctrica, o trifásicos cuando se alimentan
por tres fases. Atendiendo al tipo de
rectificación, pueden ser de media onda,
cuando sólo se utiliza uno de los semiciclos
de la corriente, o de onda completa, donde
ambos semiciclos son aprovechados.
Rectificador media onda
Es construido con un diodo ya que este pude
mantener el flujo de corriente en una sola
dirección, se puede utilizar para cambiar una
señal de ac a una de dc. Cuando la tensión
de entrada es positiva, el diodo se polariza
en directo y se puede sustituir por un corto
circuito. Si la tensión de entrada es negativa
el diodo se polariza en inverso y se puede
remplazar por un circuito abierto. Por tanto
cuando el diodo se polariza en directo, la
tensión de salida a través de la carga se
puede hallar por medio de la relación de un
divisor de tensión sabemos además que el
diodo requiere 0.7 voltios para polarizarse así
que la tensión de salida esta reducida en
esta cantidad (este voltaje depende del
material de la juntura del diodo). Cuando la
polarización es inversa, la corriente es cero,
de manera que la tensión de salida también
es cero. Este rectificador no es muy eficiente
debido a que durante la mitad de cada ciclo
la entrada se bloquea completamente desde
la salida, perdiendo así la mitad de la tensión
de alimentación. El voltaje de salida en este
tipo de rectificador es aproximadamente 0.45
voltaje máximo de la señal de entrada.
Rectificador onda completa
Un rectificador de onda completa convierte la
totalidad de la forma de onda de entrada en
una polaridad constante (positiva o negativa)
en la salida, mediante la inversión de las
porciones (semiciclos) negativas (o positivas)
de la forma de onda de entrada. Las
porciones positivas (o negativas) se
combinan con las inversas de las negativas
(positivas) para producir una forma de onda
parcialmente positiva (negativa).
3. Desarrollo experimental
Materiales
Descripción
cantidad
Resistencia de 1kΩ½ w
Resistencia de 10kΩ ½ w
Capacitor de 47µf / 50 v
Capacitor de 470µf / 50 v
Diodo 1n4007
Protoboard
Transformador con tap
Central 120 vac – 12 vac
Multímetro
Osciloscopio
Caimanes y conectores
1 se identificó el diodo y sus terminales
ánodo y cátodo
2 se armó el circuito
3 se procede a tomar los datos requeridos
para llenar la tabla

3. Rectificadores de voltaje
Jazmín Estrada Valdeblanquez, Alberto Romero, Marjorie Santiago
Facultad de ingeniería
Profesor: Farid Melendez Grupo:AD - 07-03-2014
Laboratorio de electrónica, Universidad de la Costa, Barranquilla
4. Cálculos y análisis De Resultados
1) Calcular



Calcule el voltaje de salida pico a
través de la resistencia de 1 KΩ
Rta//
Calcule el voltaje de salida dc
Rta// 3.042
Calcule la corriente dc en el diodo
Rta//3.0mA
2) Arme el circuito rectificador de media
onda mostrado

4. Rectificadores de voltaje
Jazmín Estrada Valdeblanquez, Alberto Romero, Marjorie Santiago
Facultad de ingeniería
Profesor: Farid Melendez Grupo:AD - 07-03-2014
Laboratorio de electrónica, Universidad de la Costa, Barranquilla



Mida el voltaje RMS en
arrollamiento secundario
Rta// 7.58v
Mida el voltaje dc en la carga
Rta// 3.042
Mida la corriente dc en el diodo
Rta// 3.0mA
el
5. Conclusión
1.
Mediante esta práctica observamos
los efectos de diferentes tipos de
rectificadores de onda (media y
completa onda) con diferentes
componentes y circuitos.
Siempre se debe de usar
un
rectificador de onda completa ya
que nos permite obtener un mejor
Vrms y además con puente de
diodos nos permite tomar 2 rangos
de voltaje gracias a la arquitectura
del transformador.
Un circuito recortador puede servir
para limitar el voltaje de un circuito
sin afectar la forma de onda.
2.
3) Conecte el osciloscopio, observe y mida
el voltaje pico de la señal de media onda
entre el cátodo y el extremo inferior de la
resistencia. Además mida el periodo de la
onda rectificada y determine su frecuencia.
3.
Vms
segundario
V0 pico
V0 dc
Id dc
Frecuencia
de la onda
rectificadora
Medido
7.38
10v
3.042
3.0
58.823852941
131 v voltaje de entrada
7.58 v devanado secundario
3.4 * 0.005 = 0.017
= 58.82352941= 60 HZ
Voltaje RMS = 11,26 V
VOLTAJE DC CARGA= 9,39 V
CORRIENTE DC EN EL DIODO 0,9 mA
