Plásticos IES Rafael Dieste. Dpt. Tecnología

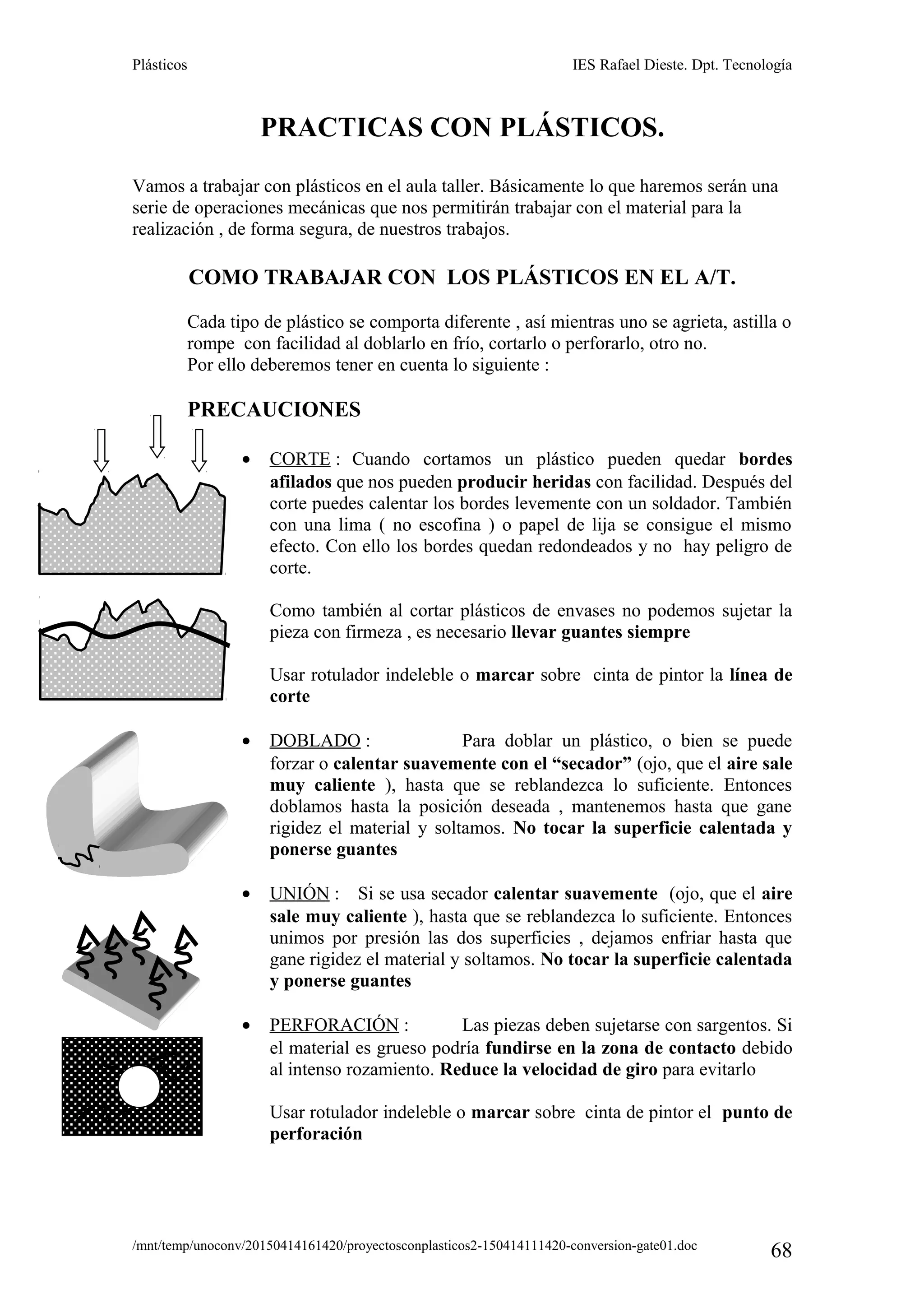

PRACTICAS CON PLÁSTICOS.
Vamos a trabajar con plásticos en el aula taller. Básicamente lo que haremos serán una
serie de operaciones mecánicas que nos permitirán trabajar con el material para la
realización , de forma segura, de nuestros trabajos.
COMO TRABAJAR CON LOS PLÁSTICOS EN EL A/T.
Cada tipo de plástico se comporta diferente , así mientras uno se agrieta, astilla o
rompe con facilidad al doblarlo en frío, cortarlo o perforarlo, otro no.
Por ello deberemos tener en cuenta lo siguiente :
PRECAUCIONES
• CORTE : Cuando cortamos un plástico pueden quedar bordes
afilados que nos pueden producir heridas con facilidad. Después del
corte puedes calentar los bordes levemente con un soldador. También
con una lima ( no escofina ) o papel de lija se consigue el mismo
efecto. Con ello los bordes quedan redondeados y no hay peligro de
corte.
Como también al cortar plásticos de envases no podemos sujetar la
pieza con firmeza , es necesario llevar guantes siempre
Usar rotulador indeleble o marcar sobre cinta de pintor la línea de
corte
• DOBLADO : Para doblar un plástico, o bien se puede
forzar o calentar suavemente con el “secador” (ojo, que el aire sale
muy caliente ), hasta que se reblandezca lo suficiente. Entonces
doblamos hasta la posición deseada , mantenemos hasta que gane
rigidez el material y soltamos. No tocar la superficie calentada y
ponerse guantes
• UNIÓN : Si se usa secador calentar suavemente (ojo, que el aire
sale muy caliente ), hasta que se reblandezca lo suficiente. Entonces
unimos por presión las dos superficies , dejamos enfriar hasta que
gane rigidez el material y soltamos. No tocar la superficie calentada
y ponerse guantes
• PERFORACIÓN : Las piezas deben sujetarse con sargentos. Si
el material es grueso podría fundirse en la zona de contacto debido
al intenso rozamiento. Reduce la velocidad de giro para evitarlo
Usar rotulador indeleble o marcar sobre cinta de pintor el punto de
perforación
/mnt/temp/unoconv/20150414161420/proyectosconplasticos2-150414111420-conversion-gate01.doc
68

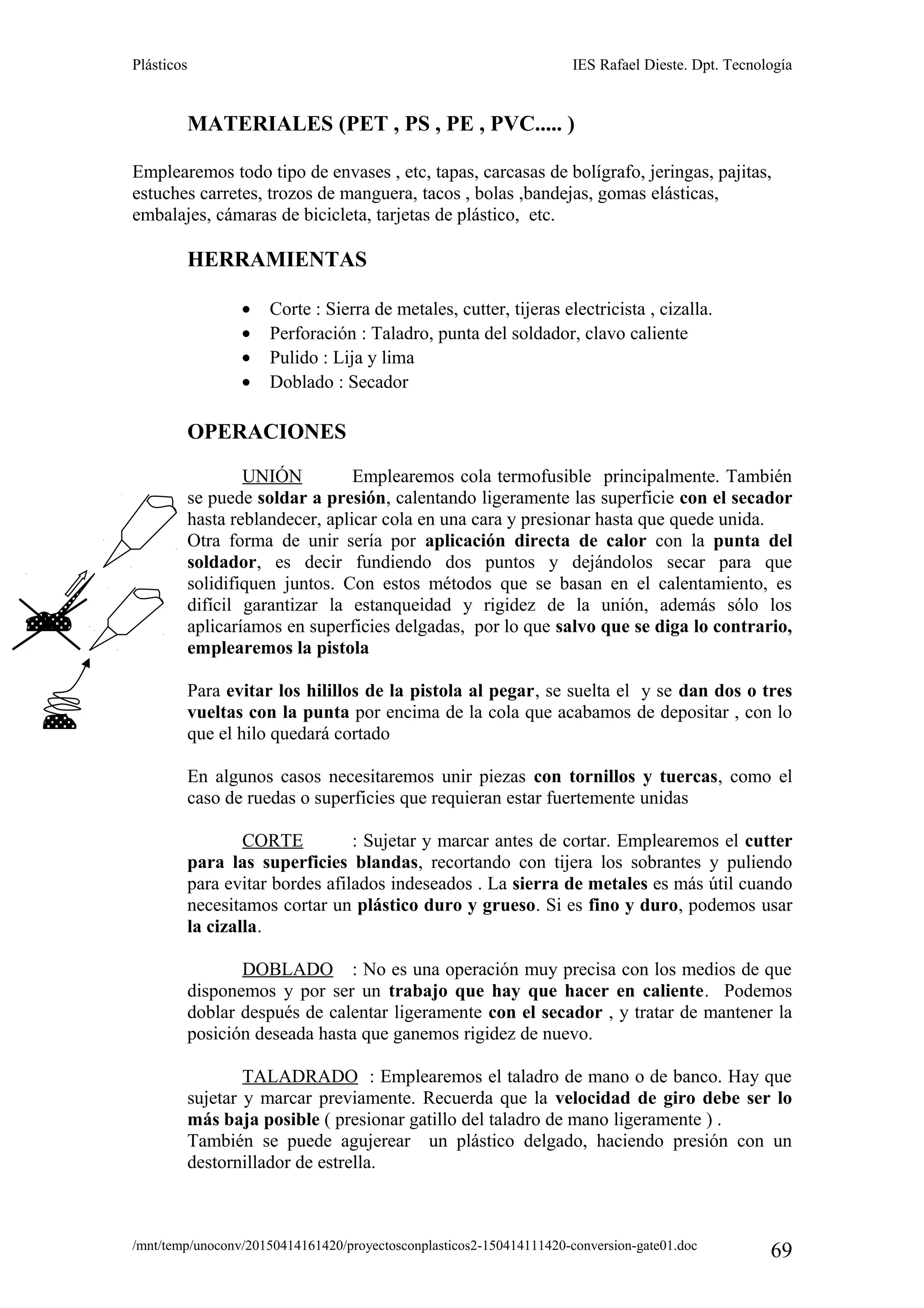

MATERIALES (PET , PS , PE , PVC..... )
Emplearemos todo tipo de envases , etc, tapas, carcasas de bolígrafo, jeringas, pajitas,
estuches carretes, trozos de manguera, tacos , bolas ,bandejas, gomas elásticas,
embalajes, cámaras de bicicleta, tarjetas de plástico, etc.
HERRAMIENTAS
• Corte : Sierra de metales, cutter, tijeras electricista , cizalla.
• Perforación : Taladro, punta del soldador, clavo caliente
• Pulido : Lija y lima
• Doblado : Secador
OPERACIONES
UNIÓN Emplearemos cola termofusible principalmente. También
se puede soldar a presión, calentando ligeramente las superficie con el secador
hasta reblandecer, aplicar cola en una cara y presionar hasta que quede unida.
Otra forma de unir sería por aplicación directa de calor con la punta del
soldador, es decir fundiendo dos puntos y dejándolos secar para que
solidifiquen juntos. Con estos métodos que se basan en el calentamiento, es
difícil garantizar la estanqueidad y rigidez de la unión, además sólo los
aplicaríamos en superficies delgadas, por lo que salvo que se diga lo contrario,
emplearemos la pistola
Para evitar los hilillos de la pistola al pegar, se suelta el y se dan dos o tres
vueltas con la punta por encima de la cola que acabamos de depositar , con lo
que el hilo quedará cortado
En algunos casos necesitaremos unir piezas con tornillos y tuercas, como el
caso de ruedas o superficies que requieran estar fuertemente unidas
CORTE : Sujetar y marcar antes de cortar. Emplearemos el cutter
para las superficies blandas, recortando con tijera los sobrantes y puliendo
para evitar bordes afilados indeseados . La sierra de metales es más útil cuando
necesitamos cortar un plástico duro y grueso. Si es fino y duro, podemos usar
la cizalla.
DOBLADO : No es una operación muy precisa con los medios de que
disponemos y por ser un trabajo que hay que hacer en caliente. Podemos
doblar después de calentar ligeramente con el secador , y tratar de mantener la
posición deseada hasta que ganemos rigidez de nuevo.
TALADRADO : Emplearemos el taladro de mano o de banco. Hay que
sujetar y marcar previamente. Recuerda que la velocidad de giro debe ser lo
más baja posible ( presionar gatillo del taladro de mano ligeramente ) .
También se puede agujerear un plástico delgado, haciendo presión con un
destornillador de estrella.
69

70

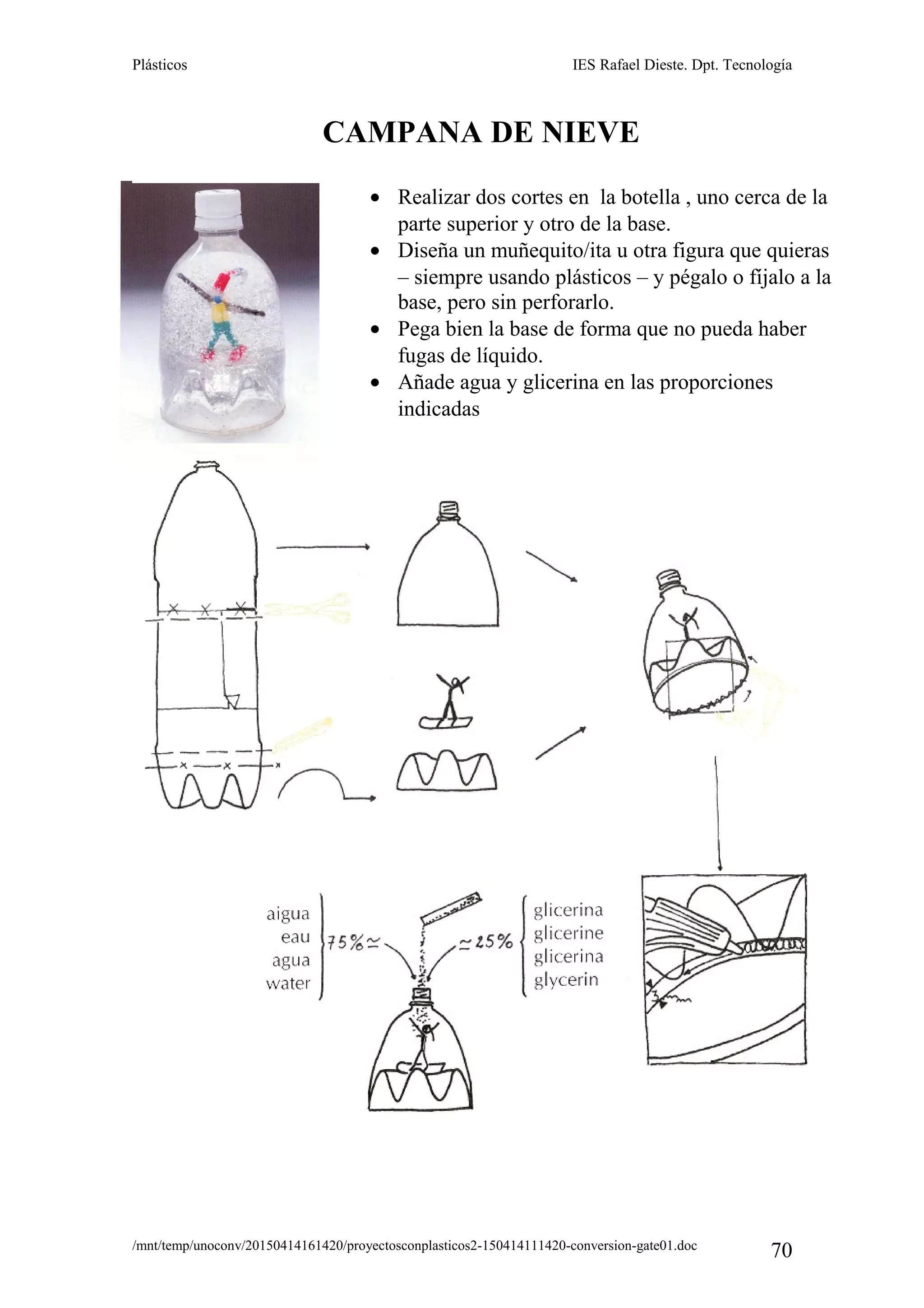

CAMPANA DE NIEVE
• Realizar dos cortes en la botella , uno cerca de la
parte superior y otro de la base.
• Diseña un muñequito/ita u otra figura que quieras
– siempre usando plásticos – y pégalo o fíjalo a la
base, pero sin perforarlo.
• Pega bien la base de forma que no pueda haber
fugas de líquido.
• Añade agua y glicerina en las proporciones
indicadas

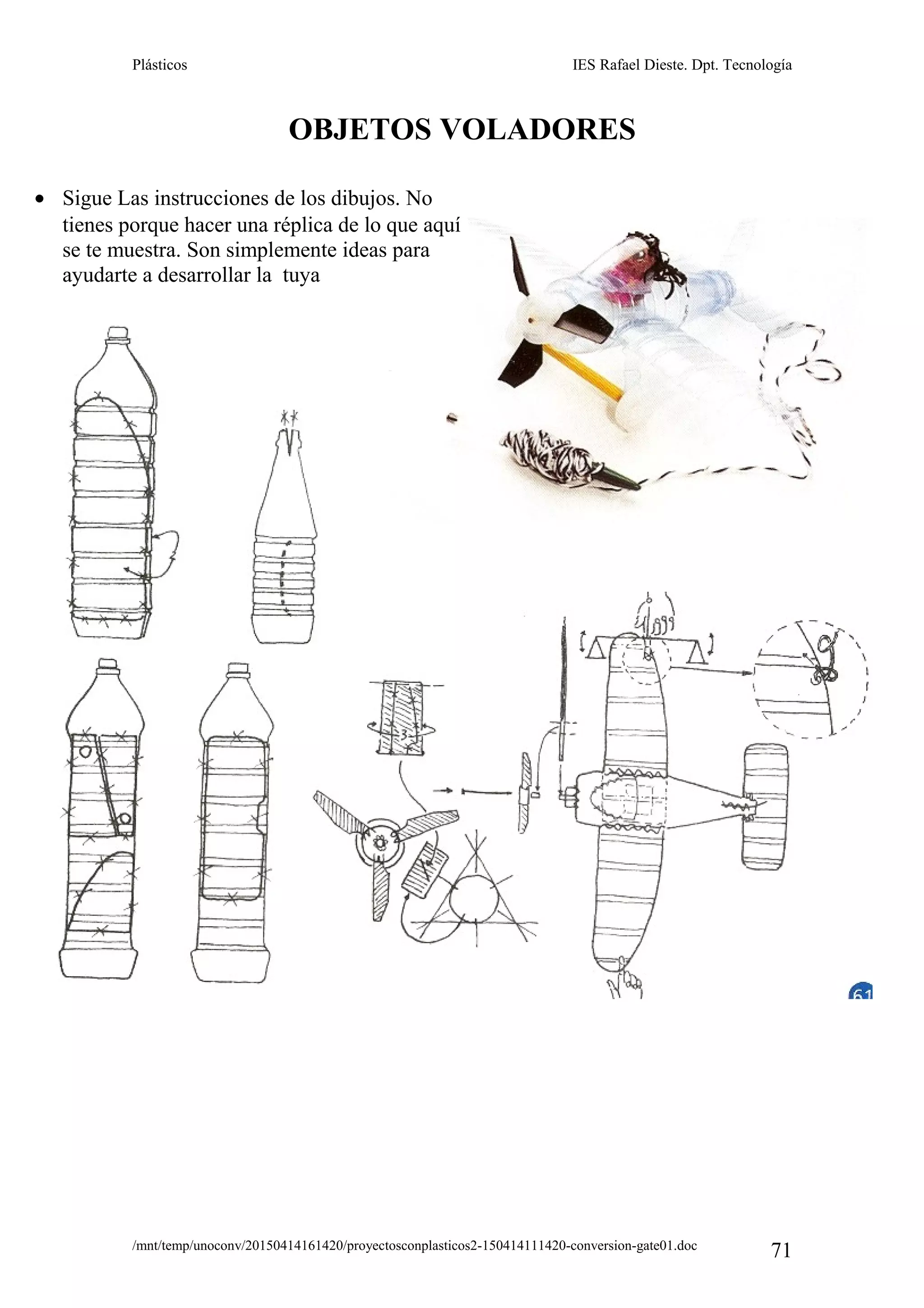

OBJETOS VOLADORES
71
• Sigue Las instrucciones de los dibujos. No
tienes porque hacer una réplica de lo que aquí
se te muestra. Son simplemente ideas para
ayudarte a desarrollar la tuya

72

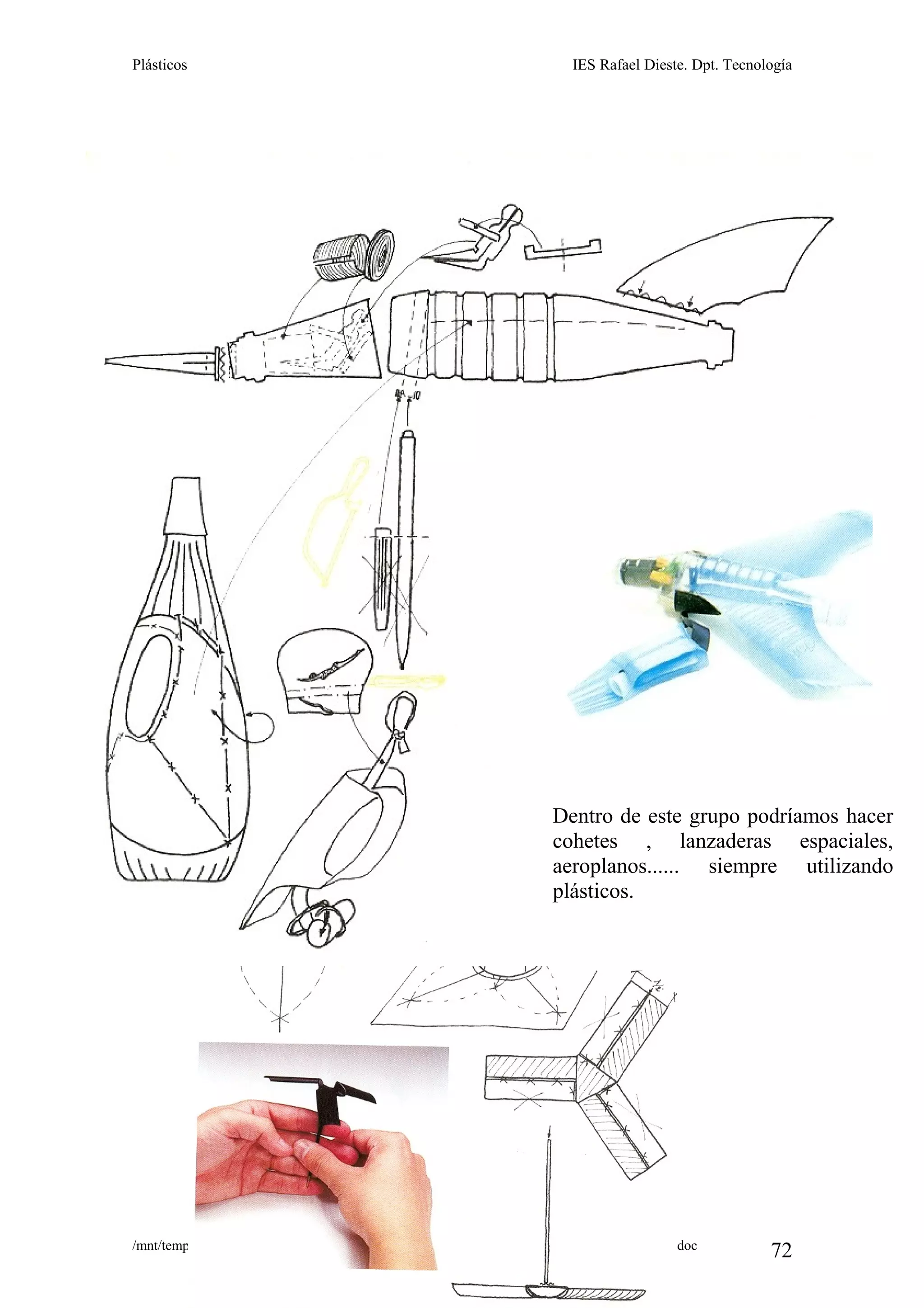

Dentro de este grupo podríamos hacer
cohetes , lanzaderas espaciales,
aeroplanos...... siempre utilizando
plásticos.

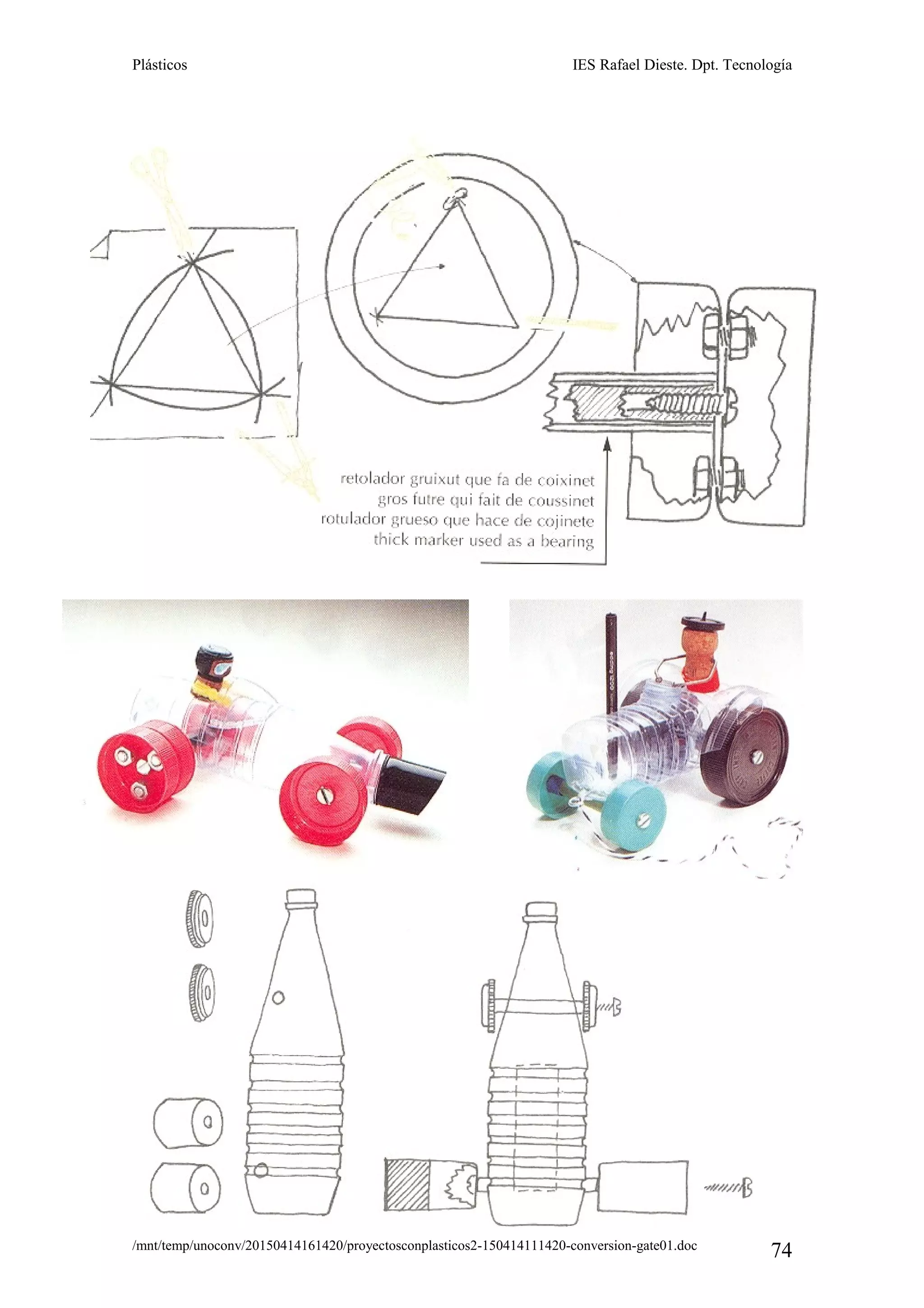

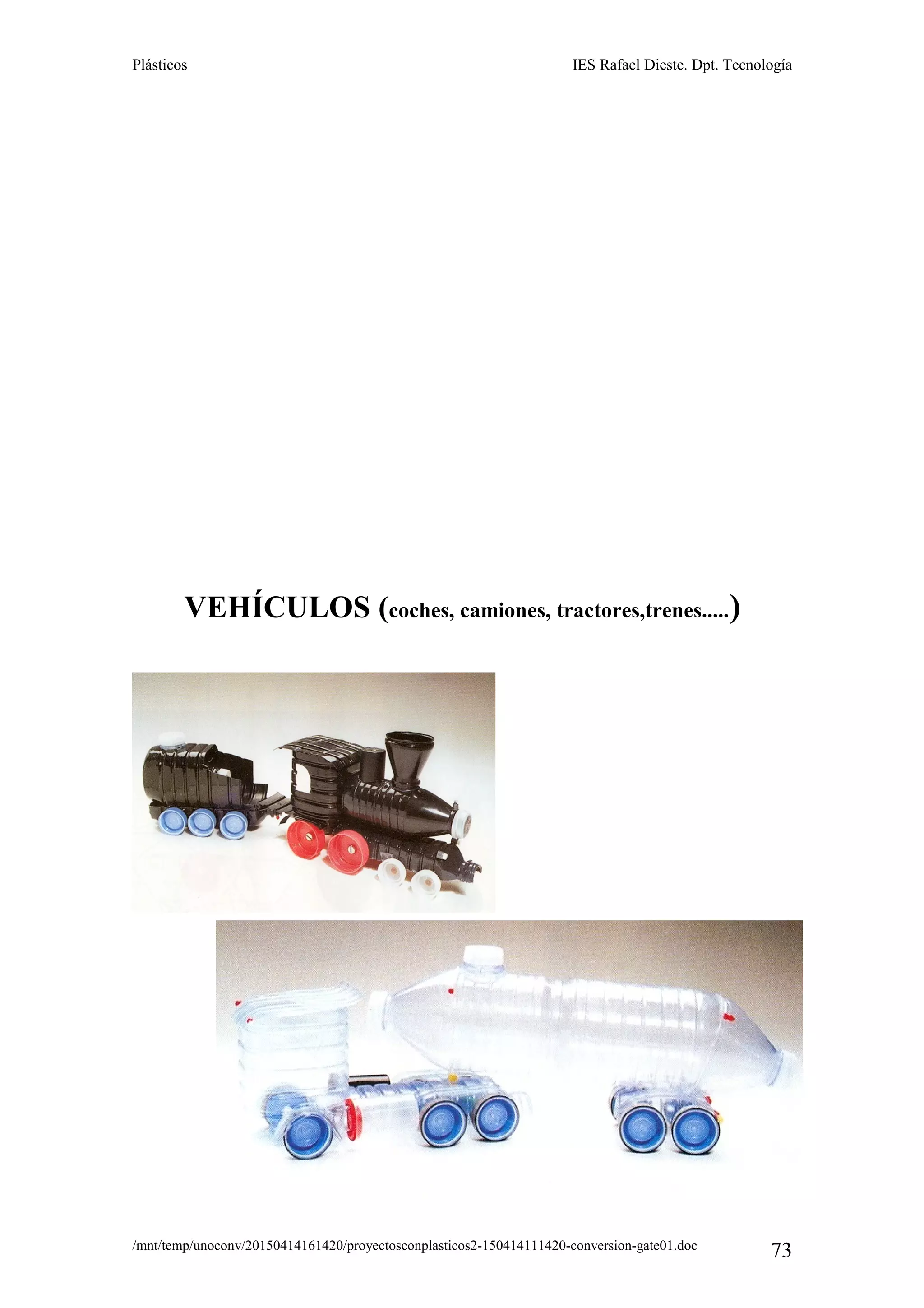

VEHÍCULOS (coches, camiones, tractores,trenes.....)
73

74

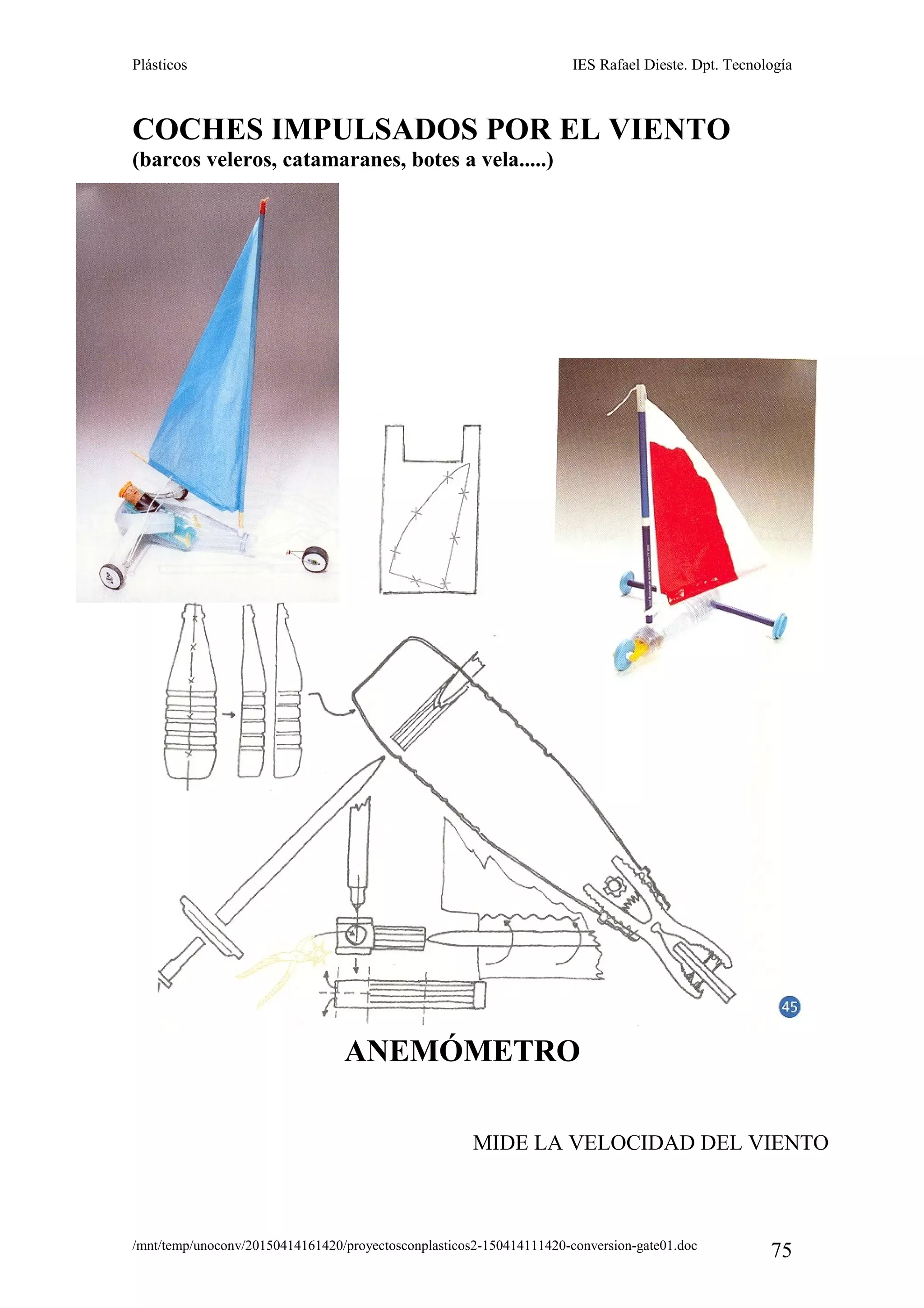

COCHES IMPULSADOS POR EL VIENTO
(barcos veleros, catamaranes, botes a vela.....)

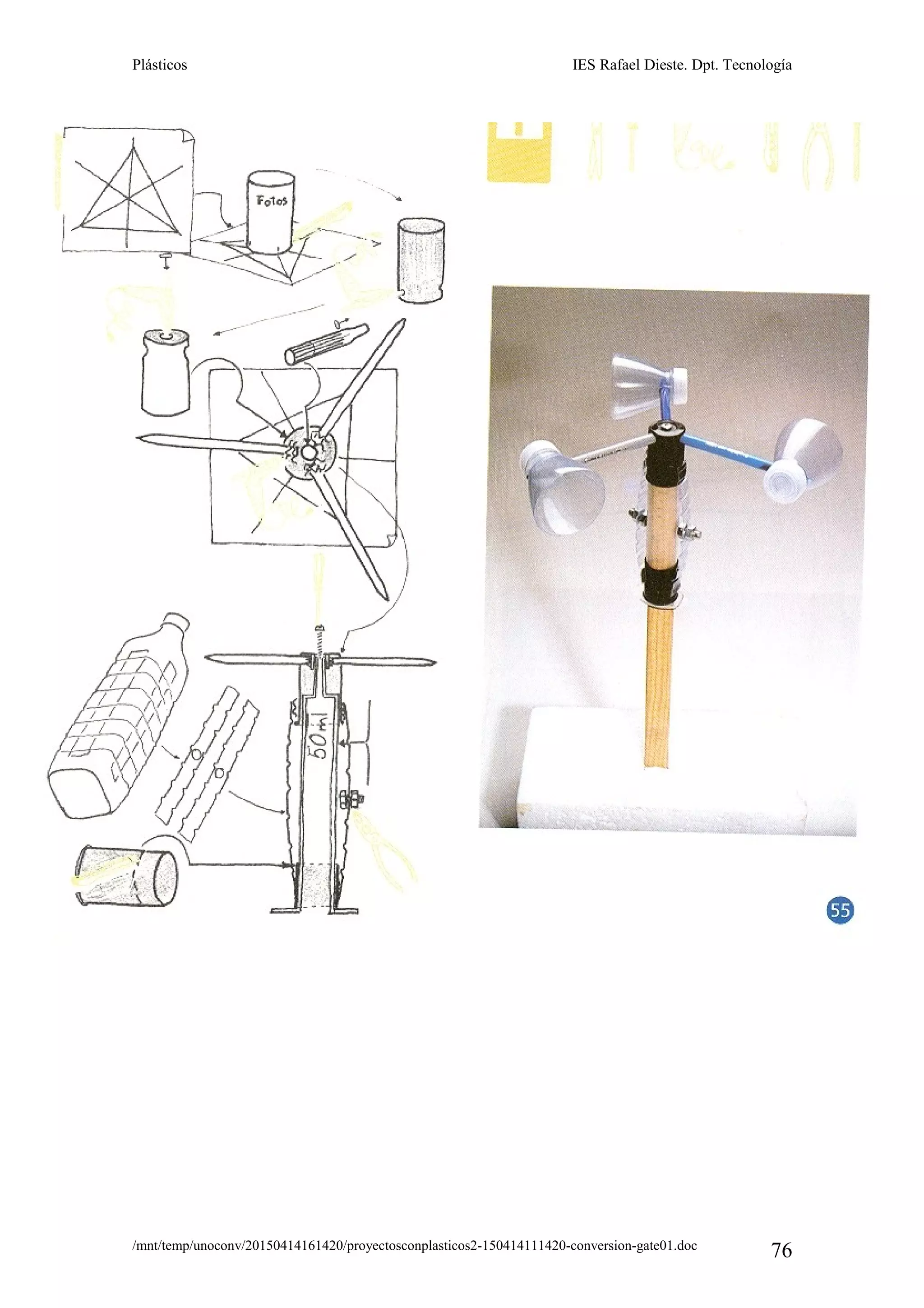

ANEMÓMETRO
75
MIDE LA VELOCIDAD DEL VIENTO

76

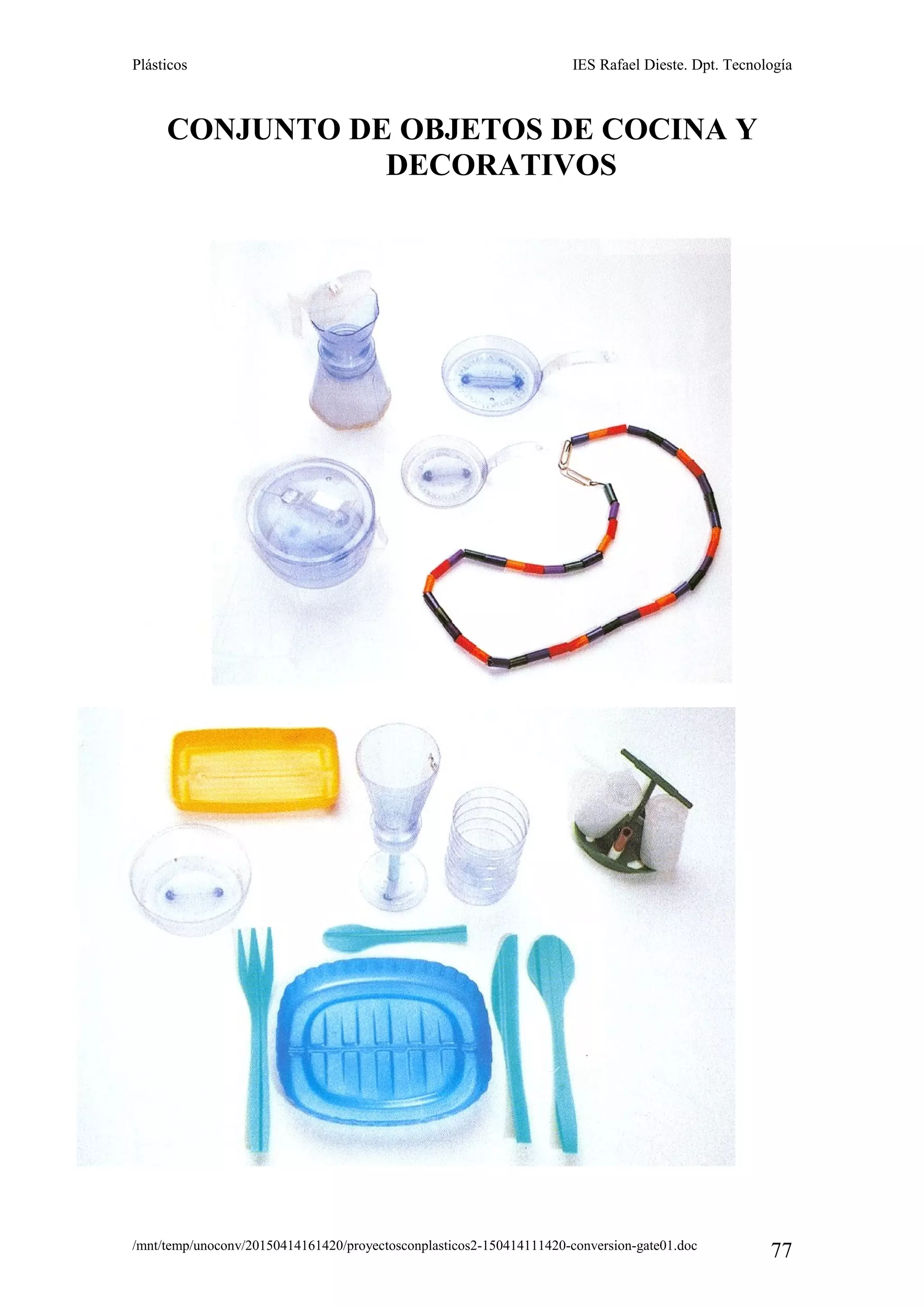

CONJUNTO DE OBJETOS DE COCINA Y
DECORATIVOS
77

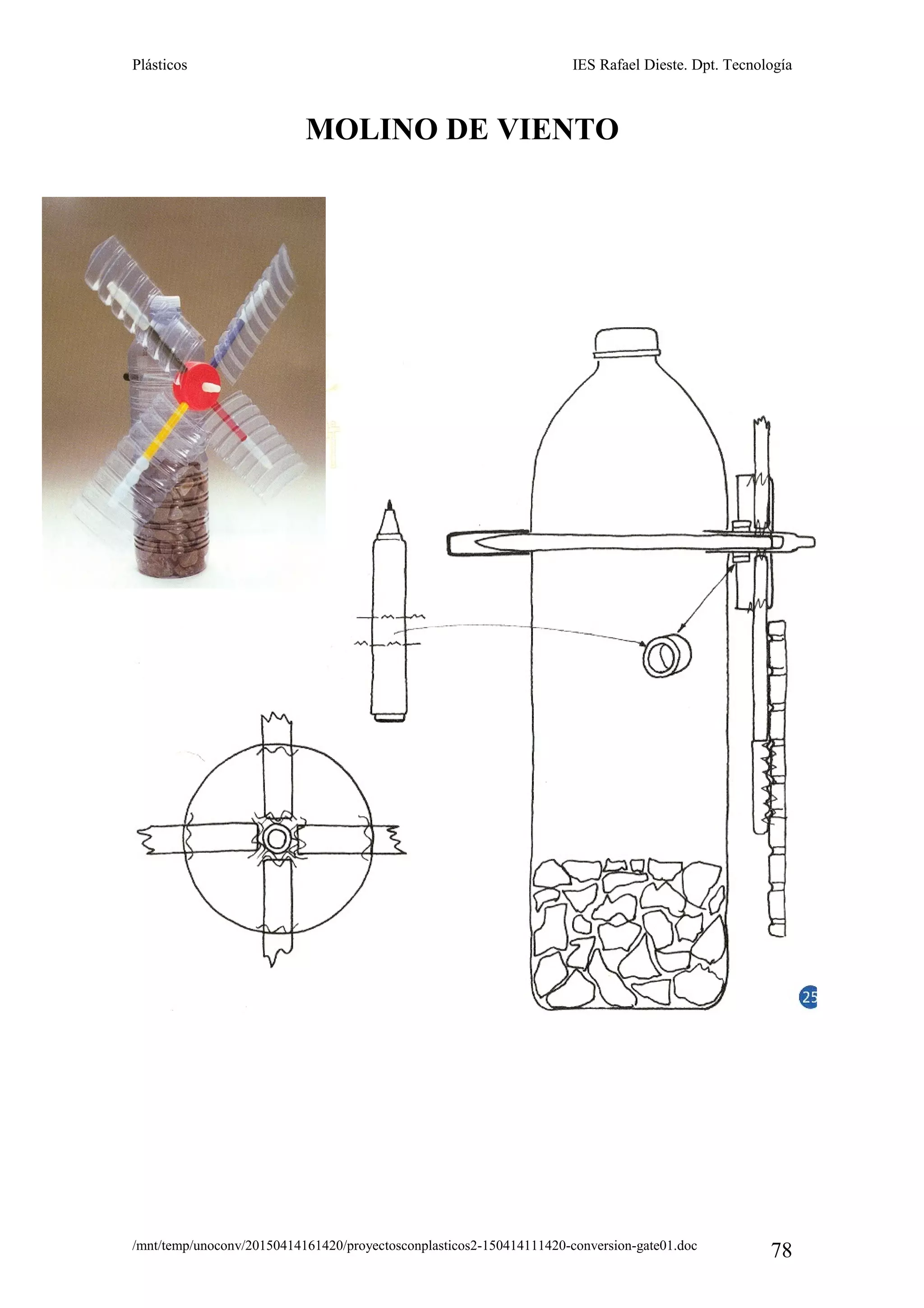

MOLINO DE VIENTO
78

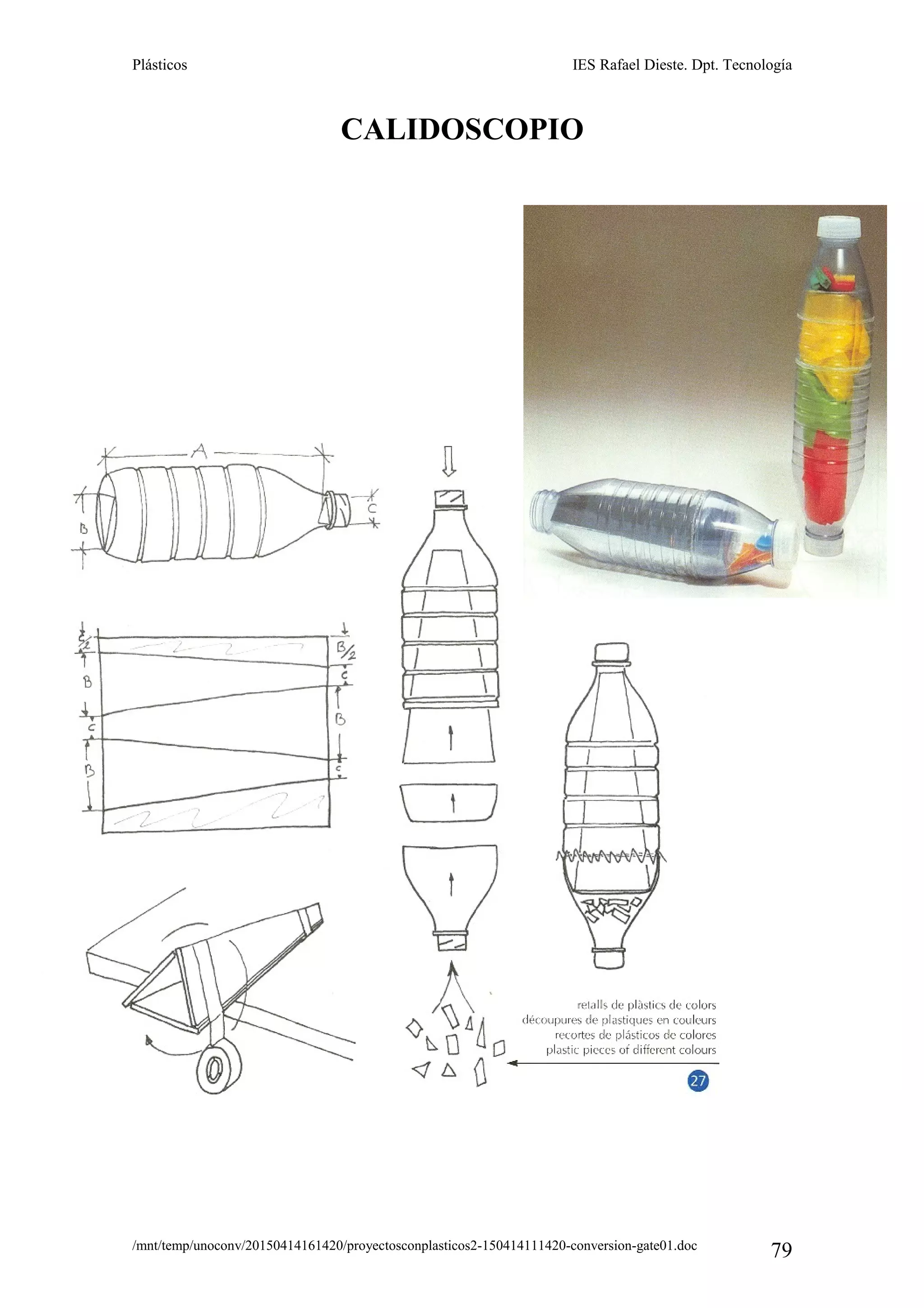

CALIDOSCOPIO
79

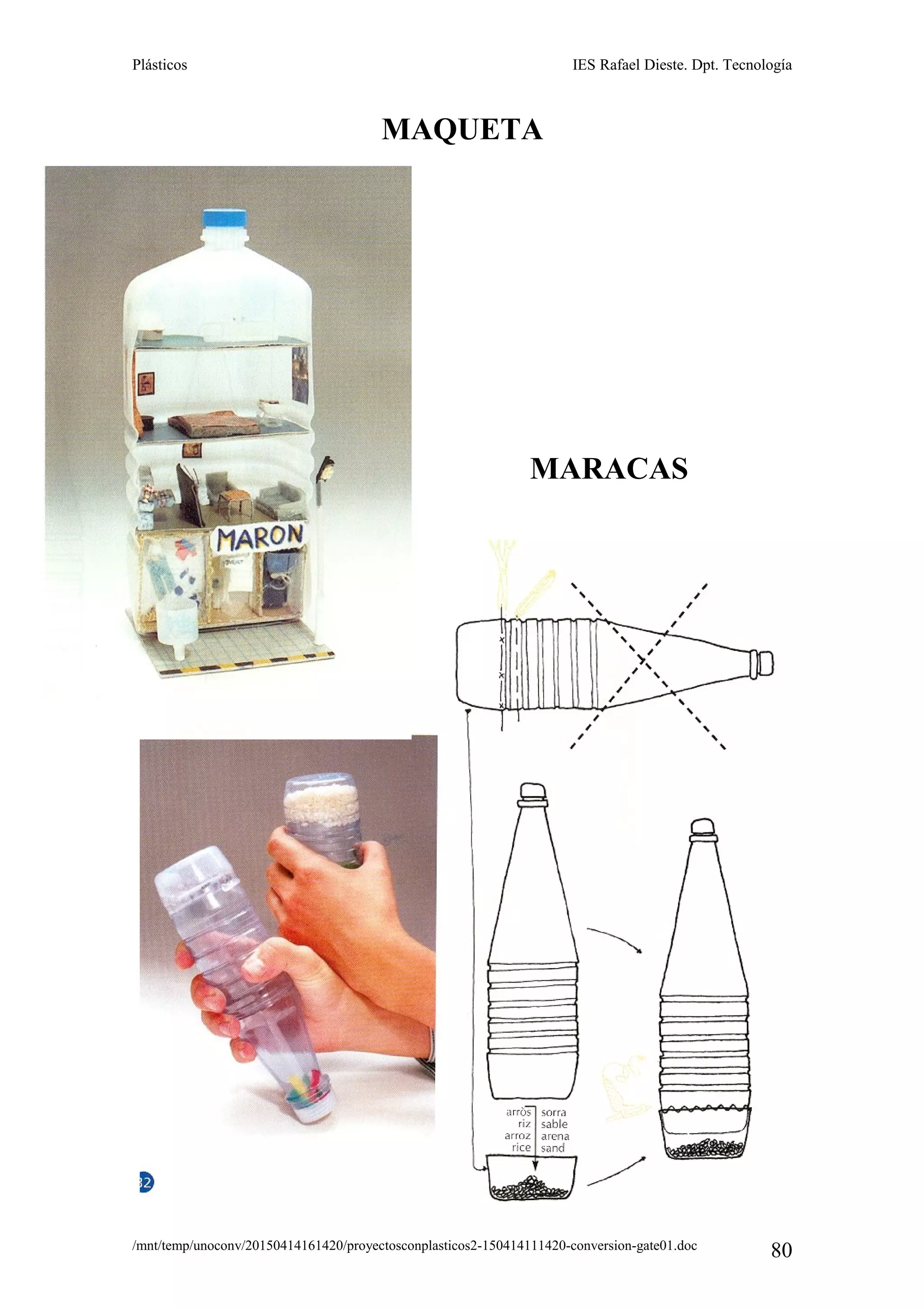

MAQUETA
MARACAS
80

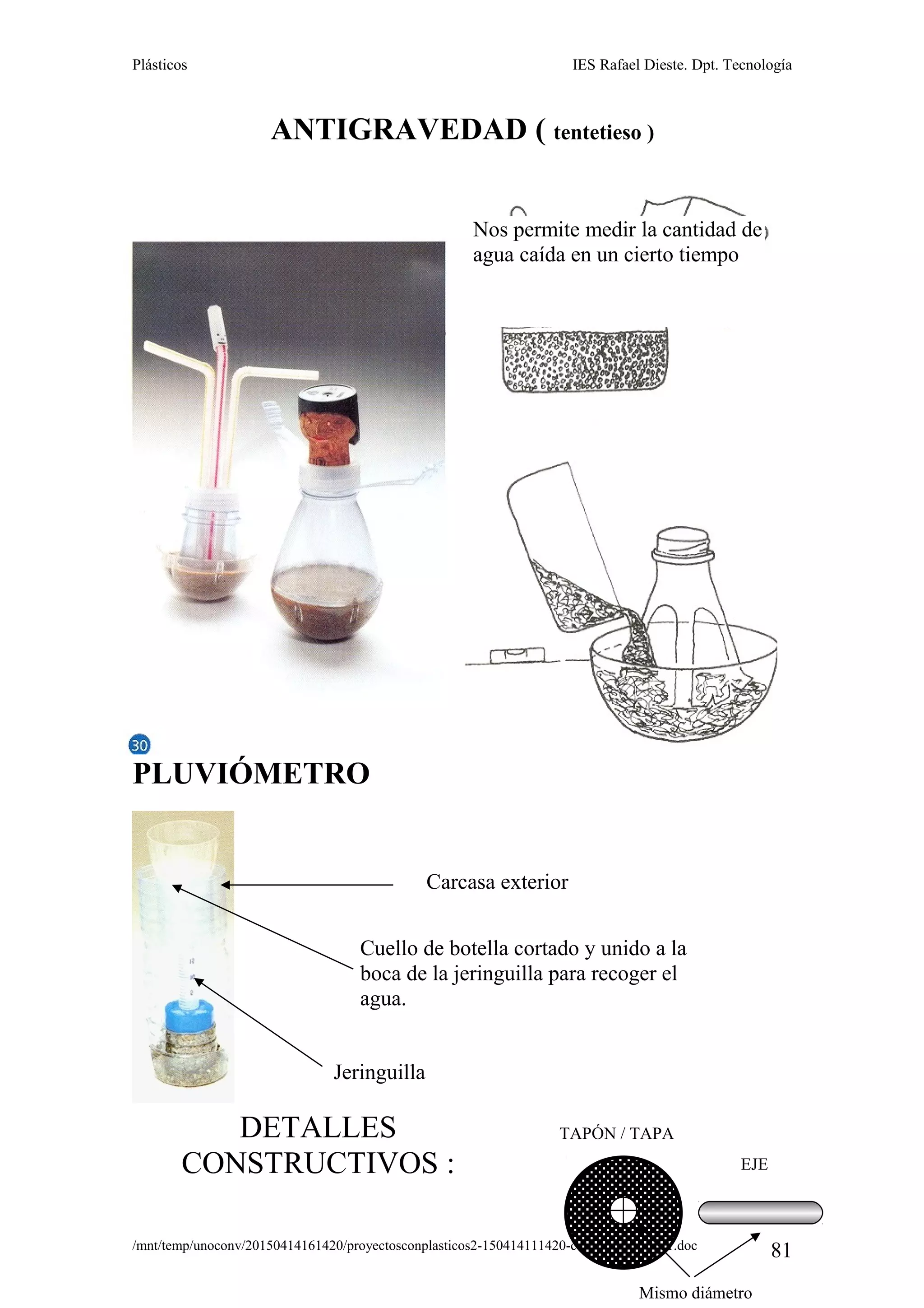

ANTIGRAVEDAD ( tentetieso )
PLUVIÓMETRO
DETALLES
CONSTRUCTIVOS :
81
Mismo diámetro
EJE
TAPÓN / TAPA
Nos permite medir la cantidad de
agua caída en un cierto tiempo
Jeringuilla
Cuello de botella cortado y unido a la
boca de la jeringuilla para recoger el
agua.
Carcasa exterior

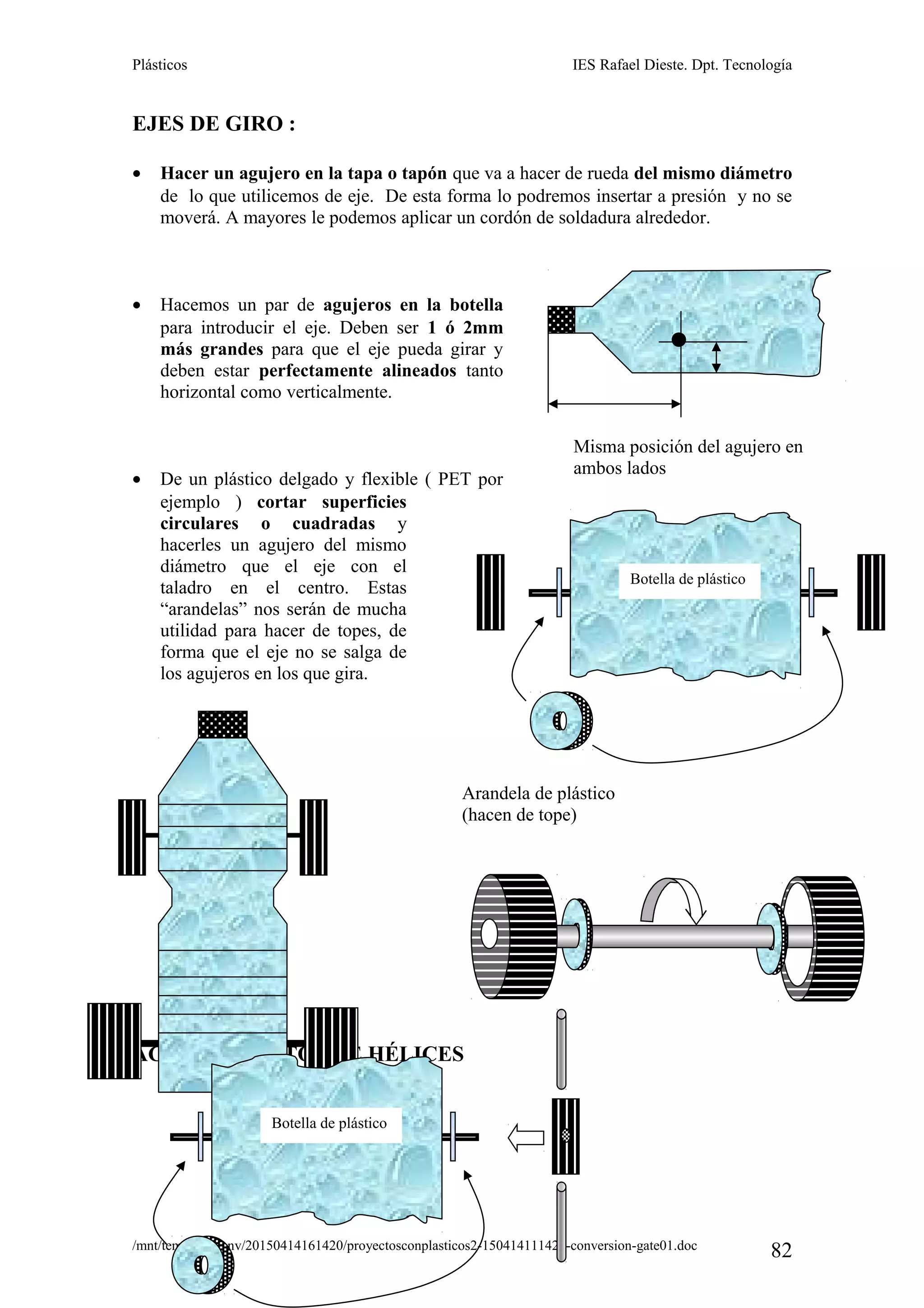

EJES DE GIRO :
• Hacer un agujero en la tapa o tapón que va a hacer de rueda del mismo diámetro
de lo que utilicemos de eje. De esta forma lo podremos insertar a presión y no se
moverá. A mayores le podemos aplicar un cordón de soldadura alrededor.
• Hacemos un par de agujeros en la botella
para introducir el eje. Deben ser 1 ó 2mm
más grandes para que el eje pueda girar y
deben estar perfectamente alineados tanto
horizontal como verticalmente.
• De un plástico delgado y flexible ( PET por
ejemplo ) cortar superficies
circulares o cuadradas y
hacerles un agujero del mismo
diámetro que el eje con el
taladro en el centro. Estas
“arandelas” nos serán de mucha
utilidad para hacer de topes, de
forma que el eje no se salga de
los agujeros en los que gira.
ACOPLAMIENTOS DE HÉLICES
82
Arandela de plástico
(hacen de tope)
Botella de plástico
Botella de plástico
Misma posición del agujero en
ambos lados

83
(hacen de tope)
Tapón de botella y
Carcasa de
Rotuladores
Carcasa de Rotulador
