La prueba evaluó conceptos de estructuras como calcular reacciones en soportes, encontrar funciones de fuerza cortante y momento flexionante, y dibujar diagramas correspondientes. El problema 1 incluyó calcular reacciones en una viga con carga distribuida, encontrar las funciones V y M mediante secciones a distintas distancias x, y dibujar los diagramas de fuerza cortante y momento flexionante.

1. UNIVERSIDAD DE ACONCAGUA SEDE TEMUCO PAUTA DE EVALUACIÓN DE PRUEBA FACULTATIVA N° 1 Asignatura : Estructuras II Docente : Paolo Castillo

2. PROBLEMA 1. Para la viga que se muestra en la figura, realice lo siguiente: a) Calcule las reacciones en los soportes. b) Encuentre la función fuerza cortante y momento flexionante. c) Realice el diagrama de fuerza cortante y momento flexionante.

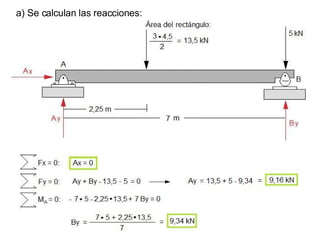

3. a) Se calculan las reacciones:

4. b) Se secciona la viga a una distancia “x” dentro de la carga distribuida:

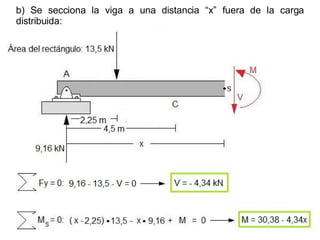

5. b) Se secciona la viga a una distancia “x” fuera de la carga distribuida:

6. En resumen, la función cortante V y la función momento flexionante M, quedan como:

7. c) Los respectivos diagramas de fuerza cortante V y momento flexionante M, quedan como:
