Este documento presenta un proyecto de investigación realizado por un grupo de estudiantes del Instituto Tecnológico de Chihuahua sobre el desarrollo de puertas giratorias que generen energía eléctrica a partir del movimiento de las personas. El objetivo principal es ahorrar energía y reducir el impacto ambiental. El proyecto describe la metodología, los objetivos específicos, la justificación, los fundamentos teóricos y el cronograma de actividades para llevar a cabo la investigación.

1. 22-11-2018
INSTITUTO TECNOLÓGICO DE CHIHUAHUA
Puerta ECOTEC
TALLER DE INVESTIGACION II
TRABAJO REALIZADO POR:
 MIGUEL EDUARDO CHÁVEZ RUIZ
 LAURA DENYSSE MATA AGUILAR
 EDUARDO MELENDEZ DELGADO
 SAÚL ISAAC PRIETO CARAVEO

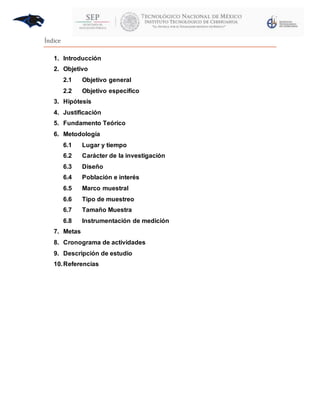

2. Índice
1. Introducción
2. Objetivo
2.1 Objetivo general
2.2 Objetivo especifico
3. Hipótesis
4. Justificación
5. Fundamento Teórico
6. Metodología
6.1 Lugar y tiempo
6.2 Carácter de la investigación
6.3 Diseño
6.4 Población e interés
6.5 Marco muestral
6.6 Tipo de muestreo
6.7 Tamaño Muestra
6.8 Instrumentación de medición
7. Metas
8. Cronograma de actividades
9. Descripción de estudio
10.Referencias

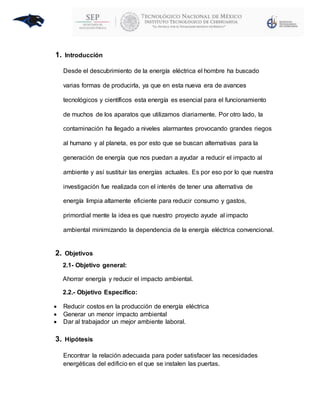

3. 1. Introducción
Desde el descubrimiento de la energía eléctrica el hombre ha buscado
varias formas de producirla, ya que en esta nueva era de avances
tecnológicos y científicos esta energía es esencial para el funcionamiento
de muchos de los aparatos que utilizamos diariamente. Por otro lado, la
contaminación ha llegado a niveles alarmantes provocando grandes riegos
al humano y al planeta, es por esto que se buscan alternativas para la
generación de energía que nos puedan a ayudar a reducir el impacto al
ambiente y así sustituir las energías actuales. Es por eso por lo que nuestra
investigación fue realizada con el interés de tener una alternativa de
energía limpia altamente eficiente para reducir consumo y gastos,
primordial mente la idea es que nuestro proyecto ayude al impacto
ambiental minimizando la dependencia de la energía eléctrica convencional.
2. Objetivos
2.1- Objetivo general:
Ahorrar energía y reducir el impacto ambiental.
2.2.- Objetivo Específico:
 Reducir costos en la producción de energía eléctrica
 Generar un menor impacto ambiental
 Dar al trabajador un mejor ambiente laboral.
3. Hipótesis
Encontrar la relación adecuada para poder satisfacer las necesidades
energéticas del edificio en el que se instalen las puertas.

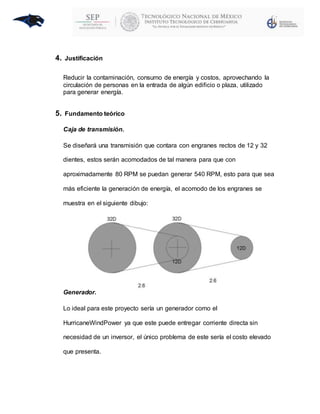

4. 4. Justificación
Reducir la contaminación, consumo de energía y costos, aprovechando la
circulación de personas en la entrada de algún edificio o plaza, utilizado
para generar energía.
5. Fundamento teórico
Caja de transmisión.
Se diseñará una transmisión que contara con engranes rectos de 12 y 32
dientes, estos serán acomodados de tal manera para que con
aproximadamente 80 RPM se puedan generar 540 RPM, esto para que sea
más eficiente la generación de energía, el acomodo de los engranes se
muestra en el siguiente dibujo:
Generador.
Lo ideal para este proyecto sería un generador como el
HurricaneWindPower ya que este puede entregar corriente directa sin
necesidad de un inversor, el único problema de este sería el costo elevado
que presenta.

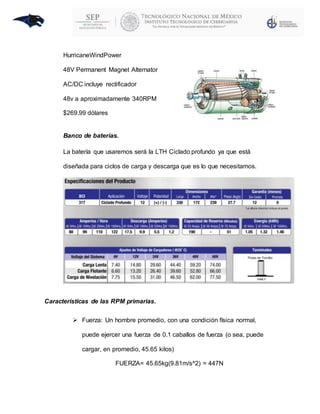

5. HurricaneWindPower
48V Permanent Magnet Alternator
AC/DC incluye rectificador
48v a aproximadamente 340RPM
$269.99 dólares
Banco de baterías.
La batería que usaremos será la LTH Ciclado profundo ya que está
diseñada para ciclos de carga y descarga que es lo que necesitamos.
Características de las RPM primarias.
 Fuerza: Un hombre promedio, con una condición física normal,
puede ejercer una fuerza de 0.1 caballos de fuerza (o sea, puede
cargar, en promedio, 45.65 kilos)
FUERZA= 45.65kg(9.81m/s^2) = 447N

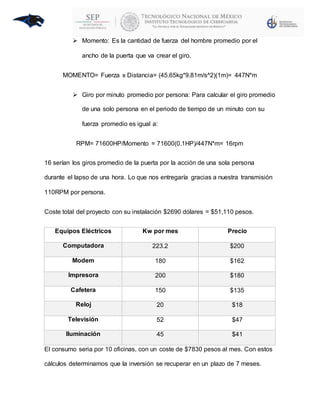

6.  Momento: Es la cantidad de fuerza del hombre promedio por el
ancho de la puerta que va crear el giro.
MOMENTO= Fuerza x Distancia= (45.65kg*9.81m/s^2)(1m)= 447N*m
 Giro por minuto promedio por persona: Para calcular el giro promedio
de una solo persona en el periodo de tiempo de un minuto con su
fuerza promedio es igual a:
RPM= 71600HP/Momento = 71600(0.1HP)/447N*m= 16rpm
16 serían los giros promedio de la puerta por la acción de una sola persona
durante el lapso de una hora. Lo que nos entregaría gracias a nuestra transmisión
110RPM por persona.
Coste total del proyecto con su instalación $2690 dólares = $51,110 pesos.
Equipos Eléctricos Kw por mes Precio
Computadora 223.2 $200
Modem 180 $162
Impresora 200 $180
Cafetera 150 $135
Reloj 20 $18
Televisión 52 $47
Iluminación 45 $41
El consumo seria por 10 oficinas, con un coste de $7830 pesos al mes. Con estos
cálculos determinamos que la inversión se recuperar en un plazo de 7 meses.

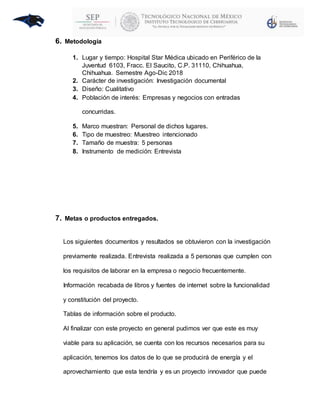

7. 6. Metodología
1. Lugar y tiempo: Hospital Star Médica ubicado en Periférico de la
Juventud 6103, Fracc. El Saucito, C.P. 31110, Chihuahua,
Chihuahua. Semestre Ago-Dic 2018
2. Carácter de investigación: Investigación documental
3. Diseño: Cualitativo
4. Población de interés: Empresas y negocios con entradas
concurridas.
5. Marco muestran: Personal de dichos lugares.
6. Tipo de muestreo: Muestreo intencionado
7. Tamaño de muestra: 5 personas
8. Instrumento de medición: Entrevista
7. Metas o productos entregados.
Los siguientes documentos y resultados se obtuvieron con la investigación
previamente realizada. Entrevista realizada a 5 personas que cumplen con
los requisitos de laborar en la empresa o negocio frecuentemente.
Información recabada de libros y fuentes de internet sobre la funcionalidad
y constitución del proyecto.
Tablas de información sobre el producto.
Al finalizar con este proyecto en general pudimos ver que este es muy
viable para su aplicación, se cuenta con los recursos necesarios para su
aplicación, tenemos los datos de lo que se producirá de energía y el
aprovechamiento que esta tendría y es un proyecto innovador que puede

8. ayudarnos a que se favorable la implementación de las puertas giratorias.
Se espera ser utilizado en lugares concurridos y amplios como centros
comerciales, hospitales, aulas de clases, etc.
8. Cronograma de actividades.
Diagrama de Gantt
1 2 3 4 5
Definirtemadel
protocolo
Antecedentes
definicióndel
problema
definiciónde
objetivos
verificaciónde
datos
creaciónde
hipótesis
planteamiento
del problema
estudiode
campo
recolecciónde
datos
estadísticosde
prueba
obtenciónde
conclusiones
verificar
hipótesis
plantear
solución
entrega
Septiembre
Octubre
Noviembre

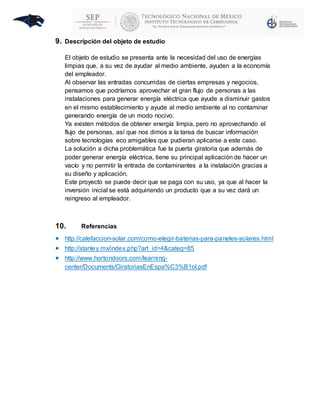

9. 9. Descripción del objeto de estudio
El objeto de estudio se presenta ante la necesidad del uso de energías
limpias que, a su vez de ayudar al medio ambiente, ayuden a la economía
del empleador.
Al observar las entradas concurridas de ciertas empresas y negocios,
pensamos que podríamos aprovechar el gran flujo de personas a las
instalaciones para generar energía eléctrica que ayude a disminuir gastos
en el mismo establecimiento y ayude al medio ambiente al no contaminar
generando energía de un modo nocivo.
Ya existen métodos de obtener energía limpia, pero no aprovechando el
flujo de personas, así que nos dimos a la tarea de buscar información
sobre tecnologías eco amigables que pudieran aplicarse a este caso.
La solución a dicha problemática fue la puerta giratoria que además de
poder generar energía eléctrica, tiene su principal aplicación de hacer un
vacío y no permitir la entrada de contaminantes a la instalación gracias a
su diseño y aplicación.
Este proyecto se puede decir que se paga con su uso, ya que al hacer la
inversión inicial se está adquiriendo un producto que a su vez dará un
reingreso al empleador.
10. Referencias
 http://calefaccion-solar.com/como-elegir-baterias-para-paneles-solares.html
 http://stanley.mx/index.php?art_id=4&categ=85
 http://www.hortondoors.com/learning-
center/Documents/GiratoriasEnEspa%C3%B1ol.pdf
