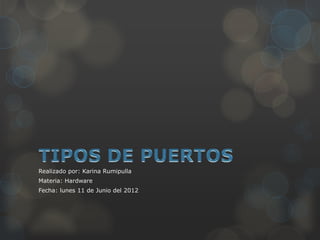

1. Realizado por: Karina Rumipulla
Materia: Hardware
Fecha: lunes 11 de Junio del 2012

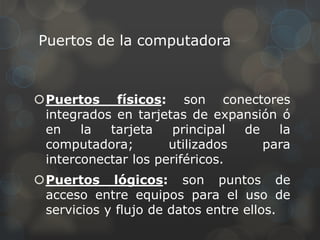

2. Puertos de la computadora
Puertos físicos: son conectores
integrados en tarjetas de expansión ó
en la tarjeta principal de la
computadora; utilizados para
interconectar los periféricos.
Puertos lógicos: son puntos de
acceso entre equipos para el uso de
servicios y flujo de datos entre ellos.

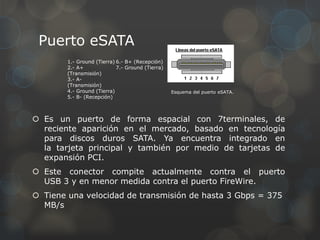

3. Puerto eSATA
1.- Ground (Tierra) 6.- B+ (Recepción)
2.- A+ 7.- Ground (Tierra)
(Transmisión)
3.- A-
(Transmisión)
4.- Ground (Tierra) Esquema del puerto eSATA.
5.- B- (Recepción)
 Es un puerto de forma espacial con 7terminales, de
reciente aparición en el mercado, basado en tecnología
para discos duros SATA. Ya encuentra integrado en
la tarjeta principal y también por medio de tarjetas de
expansión PCI.
 Este conector compite actualmente contra el puerto
USB 3 y en menor medida contra el puerto FireWire.
 Tiene una velocidad de transmisión de hasta 3 Gbps = 375
MB/s

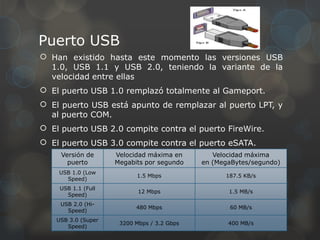

4. Puerto USB
 Han existido hasta este momento las versiones USB
1.0, USB 1.1 y USB 2.0, teniendo la variante de la
velocidad entre ellas
 El puerto USB 1.0 remplazó totalmente al Gameport.
 El puerto USB está apunto de remplazar al puerto LPT, y
al puerto COM.
 El puerto USB 2.0 compite contra el puerto FireWire.
 El puerto USB 3.0 compite contra el puerto eSATA.
Versión de Velocidad máxima en Velocidad máxima
puerto Megabits por segundo en (MegaBytes/segundo)
USB 1.0 (Low
1.5 Mbps 187.5 KB/s
Speed)
USB 1.1 (Full
12 Mbps 1.5 MB/s
Speed)
USB 2.0 (Hi-
480 Mbps 60 MB/s
Speed)
USB 3.0 (Super
3200 Mbps / 3.2 Gbps 400 MB/s
Speed)

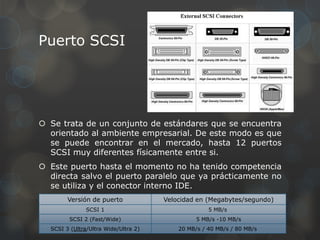

5. Puerto SCSI
 Se trata de un conjunto de estándares que se encuentra
orientado al ambiente empresarial. De este modo es que
se puede encontrar en el mercado, hasta 12 puertos
SCSI muy diferentes físicamente entre si.
 Este puerto hasta el momento no ha tenido competencia
directa salvo el puerto paralelo que ya prácticamente no
se utiliza y el conector interno IDE.
Versión de puerto Velocidad en (Megabytes/segundo)
SCSI 1 5 MB/s
SCSI 2 (Fast/Wide) 5 MB/s -10 MB/s
SCSI 3 (Ultra/Ultra Wide/Ultra 2) 20 MB/s / 40 MB/s / 80 MB/s

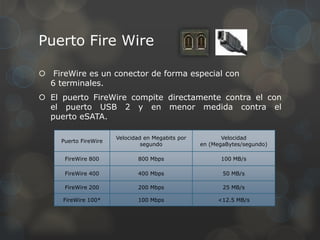

6. Puerto Fire Wire
 FireWire es un conector de forma especial con
6 terminales.
 El puerto FireWire compite directamente contra el con
el puerto USB 2 y en menor medida contra el
puerto eSATA.
Velocidad en Megabits por Velocidad
Puerto FireWire
segundo en (MegaBytes/segundo)
FireWire 800 800 Mbps 100 MB/s
FireWire 400 400 Mbps 50 MB/s
FireWire 200 200 Mbps 25 MB/s
FireWire 100* 100 Mbps <12.5 MB/s

7. Puerto Paralelo y LTP
 Puerto paralelo y puerto LPT se refieren al mismo tipo
de conector. Se le llama paralelo, porque permite el
envío de datos, en conjuntos simultáneos de
8bits, mientras que un serial se dedica a enviar los datos
uno detrás de otro.
 Es un conector sumí trapezoidal de 25 terminales.
 Este puerto está siendo remplazado por el puerto
USB para impresoras y escáneres, pero aún viene
integrado en la tarjeta principal (Motherboard).
Versión de
Velocidad en (KiloBytes/segundo) y (MegaBytes/segundo)
puerto
SPP 150 KB/s a 500 KB/s
EPP 500 KB a 2,000 KB/s (2 MB/s)
ECP Supera 1,000 KB/s (1 MB/s)

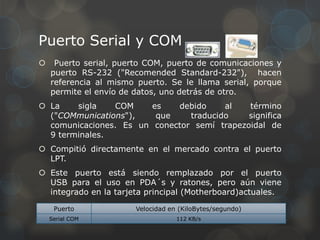

8. Puerto Serial y COM
 Puerto serial, puerto COM, puerto de comunicaciones y
puerto RS-232 ("Recomended Standard-232"), hacen
referencia al mismo puerto. Se le llama serial, porque
permite el envío de datos, uno detrás de otro.
 La sigla COM es debido al término
("COMmunications"), que traducido significa
comunicaciones. Es un conector semí trapezoidal de
9 terminales.
 Compitió directamente en el mercado contra el puerto
LPT.
 Este puerto está siendo remplazado por el puerto
USB para el uso en PDA´s y ratones, pero aún viene
integrado en la tarjeta principal (Motherboard)actuales.
Puerto Velocidad en (KiloBytes/segundo)
Serial COM 112 KB/s

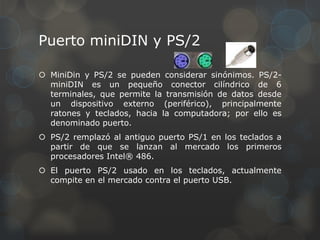

9. Puerto miniDIN y PS/2
 MiniDin y PS/2 se pueden considerar sinónimos. PS/2-
miniDIN es un pequeño conector cilíndrico de 6
terminales, que permite la transmisión de datos desde
un dispositivo externo (periférico), principalmente
ratones y teclados, hacia la computadora; por ello es
denominado puerto.
 PS/2 remplazó al antiguo puerto PS/1 en los teclados a
partir de que se lanzan al mercado los primeros
procesadores Intel® 486.
 El puerto PS/2 usado en los teclados, actualmente
compite en el mercado contra el puerto USB.

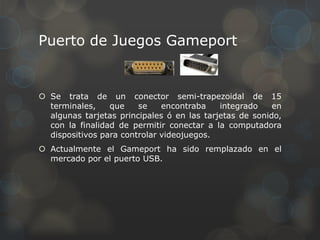

10. Puerto de Juegos Gameport
 Se trata de un conector semi-trapezoidal de 15
terminales, que se encontraba integrado en
algunas tarjetas principales ó en las tarjetas de sonido,
con la finalidad de permitir conectar a la computadora
dispositivos para controlar videojuegos.
 Actualmente el Gameport ha sido remplazado en el
mercado por el puerto USB.

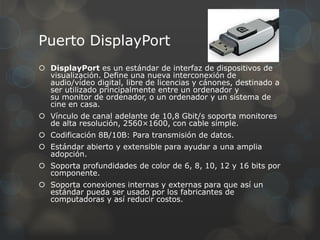

11. Puerto DisplayPort
 DisplayPort es un estándar de interfaz de dispositivos de
visualización. Define una nueva interconexión de
audio/vídeo digital, libre de licencias y cánones, destinado a
ser utilizado principalmente entre un ordenador y
su monitor de ordenador, o un ordenador y un sistema de
cine en casa.
 Vínculo de canal adelante de 10,8 Gbit/s soporta monitores
de alta resolución, 2560×1600, con cable simple.
 Codificación 8B/10B: Para transmisión de datos.
 Estándar abierto y extensible para ayudar a una amplia
adopción.
 Soporta profundidades de color de 6, 8, 10, 12 y 16 bits por
componente.
 Soporta conexiones internas y externas para que así un
estándar pueda ser usado por los fabricantes de
computadoras y así reducir costos.

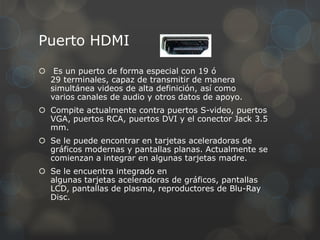

12. Puerto HDMI
 Es un puerto de forma especial con 19 ó
29 terminales, capaz de transmitir de manera
simultánea videos de alta definición, así como
varios canales de audio y otros datos de apoyo.
 Compite actualmente contra puertos S-video, puertos
VGA, puertos RCA, puertos DVI y el conector Jack 3.5
mm.
 Se le puede encontrar en tarjetas aceleradoras de
gráficos modernas y pantallas planas. Actualmente se
comienzan a integrar en algunas tarjetas madre.
 Se le encuentra integrado en
algunas tarjetas aceleradoras de gráficos, pantallas
LCD, pantallas de plasma, reproductores de Blu-Ray
Disc.

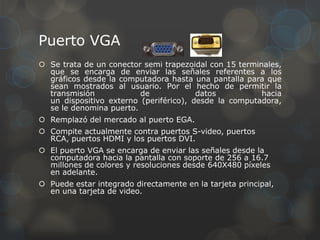

13. Puerto VGA
 Se trata de un conector semi trapezoidal con 15 terminales,
que se encarga de enviar las señales referentes a los
gráficos desde la computadora hasta una pantalla para que
sean mostrados al usuario. Por el hecho de permitir la
transmisión de datos hacia
un dispositivo externo (periférico), desde la computadora,
se le denomina puerto.
 Remplazó del mercado al puerto EGA.
 Compite actualmente contra puertos S-video, puertos
RCA, puertos HDMI y los puertos DVI.
 El puerto VGA se encarga de enviar las señales desde la
computadora hacia la pantalla con soporte de 256 a 16.7
millones de colores y resoluciones desde 640X480 píxeles
en adelante.
 Puede estar integrado directamente en la tarjeta principal,
en una tarjeta de video.

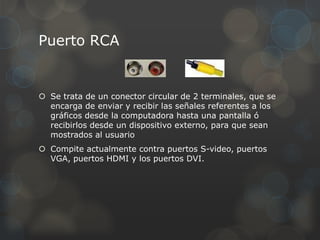

14. Puerto RCA
 Se trata de un conector circular de 2 terminales, que se
encarga de enviar y recibir las señales referentes a los
gráficos desde la computadora hasta una pantalla ó
recibirlos desde un dispositivo externo, para que sean
mostrados al usuario
 Compite actualmente contra puertos S-video, puertos
VGA, puertos HDMI y los puertos DVI.

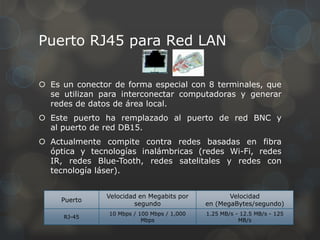

15. Puerto RJ45 para Red LAN
 Es un conector de forma especial con 8 terminales, que
se utilizan para interconectar computadoras y generar
redes de datos de área local.
 Este puerto ha remplazado al puerto de red BNC y
al puerto de red DB15.
 Actualmente compite contra redes basadas en fibra
óptica y tecnologías inalámbricas (redes Wi-Fi, redes
IR, redes Blue-Tooth, redes satelitales y redes con
tecnología láser).
Velocidad en Megabits por Velocidad
Puerto
segundo en (MegaBytes/segundo)
10 Mbps / 100 Mbps / 1,000 1.25 MB/s - 12.5 MB/s - 125
RJ-45
Mbps MB/s

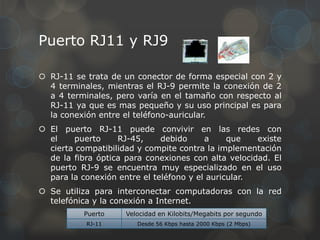

16. Puerto RJ11 y RJ9
 RJ-11 se trata de un conector de forma especial con 2 y
4 terminales, mientras el RJ-9 permite la conexión de 2
a 4 terminales, pero varía en el tamaño con respecto al
RJ-11 ya que es mas pequeño y su uso principal es para
la conexión entre el teléfono-auricular.
 El puerto RJ-11 puede convivir en las redes con
el puerto RJ-45, debido a que existe
cierta compatibilidad y compite contra la implementación
de la fibra óptica para conexiones con alta velocidad. El
puerto RJ-9 se encuentra muy especializado en el uso
para la conexión entre el teléfono y el auricular.
 Se utiliza para interconectar computadoras con la red
telefónica y la conexión a Internet.
Puerto Velocidad en Kilobits/Megabits por segundo
RJ-11 Desde 56 Kbps hasta 2000 Kbps (2 Mbps)

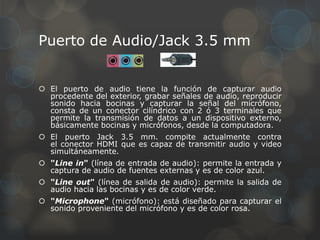

17. Puerto de Audio/Jack 3.5 mm
 El puerto de audio tiene la función de capturar audio
procedente del exterior, grabar señales de audio, reproducir
sonido hacia bocinas y capturar la señal del micrófono,
consta de un conector cilíndrico con 2 ó 3 terminales que
permite la transmisión de datos a un dispositivo externo,
básicamente bocinas y micrófonos, desde la computadora.
 El puerto Jack 3.5 mm. compite actualmente contra
el conector HDMI que es capaz de transmitir audio y video
simultáneamente.
 "Line in" (línea de entrada de audio): permite la entrada y
captura de audio de fuentes externas y es de color azul.
 "Line out" (línea de salida de audio): permite la salida de
audio hacia las bocinas y es de color verde.
 "Microphone" (micrófono): está diseñado para capturar el
sonido proveniente del micrófono y es de color rosa.
