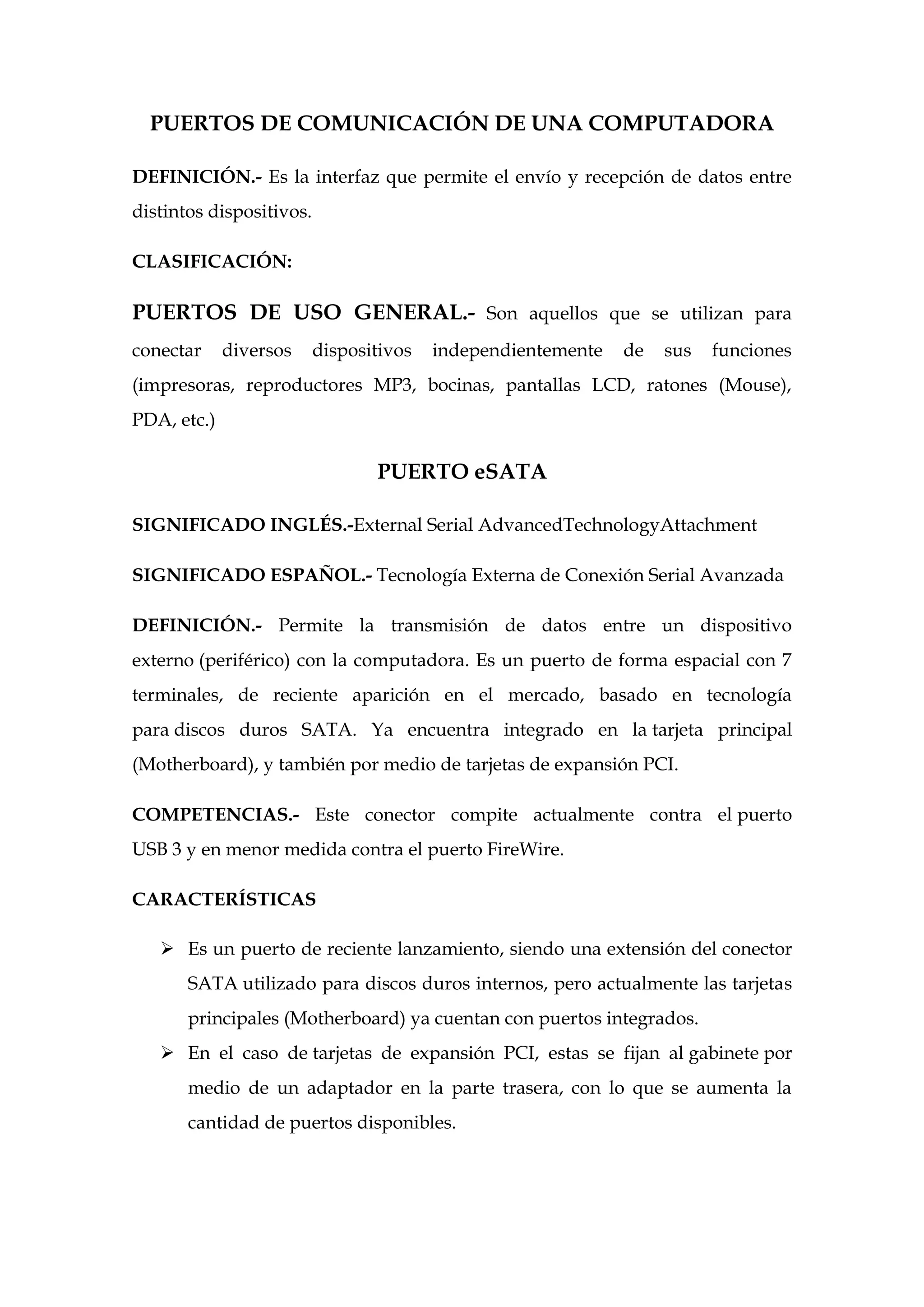

1. PUERTOS DE COMUNICACIÓN DE UNA COMPUTADORA
DEFINICIÓN.- Es la interfaz que permite el envío y recepción de datos entre
distintos dispositivos.
CLASIFICACIÓN:
PUERTOS DE USO GENERAL.- Son aquellos que se utilizan para
conectar diversos dispositivos independientemente de sus funciones
(impresoras, reproductores MP3, bocinas, pantallas LCD, ratones (Mouse),
PDA, etc.)
PUERTO eSATA
SIGNIFICADO INGLÉS.-External Serial AdvancedTechnologyAttachment
SIGNIFICADO ESPAÑOL.- Tecnología Externa de Conexión Serial Avanzada
DEFINICIÓN.- Permite la transmisión de datos entre un dispositivo
externo (periférico) con la computadora. Es un puerto de forma espacial con 7
terminales, de reciente aparición en el mercado, basado en tecnología
para discos duros SATA. Ya encuentra integrado en la tarjeta principal
(Motherboard), y también por medio de tarjetas de expansión PCI.
COMPETENCIAS.- Este conector compite actualmente contra el puerto
USB 3 y en menor medida contra el puerto FireWire.
CARACTERÍSTICAS
Es un puerto de reciente lanzamiento, siendo una extensión del conector
SATA utilizado para discos duros internos, pero actualmente las tarjetas
principales (Motherboard) ya cuentan con puertos integrados.
En el caso de tarjetas de expansión PCI, estas se fijan al gabinete por
medio de un adaptador en la parte trasera, con lo que se aumenta la
cantidad de puertos disponibles.

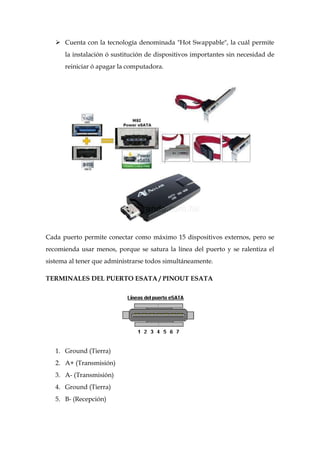

2. Cuenta con la tecnología denominada "Hot Swappable", la cuál permite
la instalación ó sustitución de dispositivos importantes sin necesidad de
reiniciar ó apagar la computadora.
Cada puerto permite conectar como máximo 15 dispositivos externos, pero se
recomienda usar menos, porque se satura la línea del puerto y se ralentiza el
sistema al tener que administrarse todos simultáneamente.
TERMINALES DEL PUERTO ESATA / PINOUT ESATA
1. Ground (Tierra)
2. A+ (Transmisión)
3. A- (Transmisión)
4. Ground (Tierra)
5. B- (Recepción)
3. 6. B+ (Recepción)
7. Ground (Tierra)
VELOCIDAD DE TRANSMISIÓN

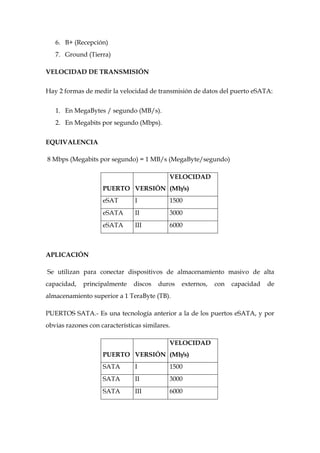

Hay 2 formas de medir la velocidad de transmisión de datos del puerto eSATA:
1. En MegaBytes / segundo (MB/s).
2. En Megabits por segundo (Mbps).
EQUIVALENCIA
8 Mbps (Megabits por segundo) = 1 MB/s (MegaByte/segundo)
VELOCIDAD
PUERTO VERSIÓN (Mb/s)
eSAT I 1500
eSATA II 3000
eSATA III 6000
APLICACIÓN
Se utilizan para conectar dispositivos de almacenamiento masivo de alta
capacidad, principalmente discos duros externos, con capacidad de
almacenamiento superior a 1 TeraByte (TB).
PUERTOS SATA.- Es una tecnología anterior a la de los puertos eSATA, y por
obvias razones con características similares.
VELOCIDAD
PUERTO VERSIÓN (Mb/s)
SATA I 1500
SATA II 3000
SATA III 6000

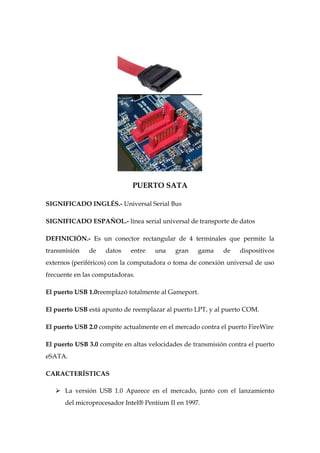

4. PUERTO SATA
SIGNIFICADO INGLÉS.- Universal Serial Bus
SIGNIFICADO ESPAÑOL.- línea serial universal de transporte de datos
DEFINICIÓN.- Es un conector rectangular de 4 terminales que permite la
transmisión de datos entre una gran gama de dispositivos
externos (periféricos) con la computadora o toma de conexión universal de uso
frecuente en las computadoras.
El puerto USB 1.0reemplazó totalmente al Gameport.
El puerto USB está apunto de reemplazar al puerto LPT, y al puerto COM.
El puerto USB 2.0 compite actualmente en el mercado contra el puerto FireWire
El puerto USB 3.0 compite en altas velocidades de transmisión contra el puerto
eSATA.
CARACTERÍSTICAS
La versión USB 1.0 Aparece en el mercado, junto con el lanzamiento
del microprocesador Intel® Pentium II en 1997.

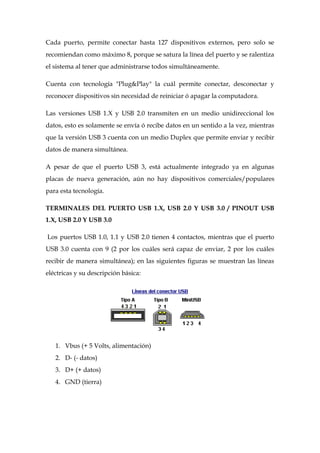

5. Cada puerto, permite conectar hasta 127 dispositivos externos, pero solo se
recomiendan como máximo 8, porque se satura la línea del puerto y se ralentiza
el sistema al tener que administrarse todos simultáneamente.
Cuenta con tecnología "Plug&Play" la cuál permite conectar, desconectar y
reconocer dispositivos sin necesidad de reiniciar ó apagar la computadora.
Las versiones USB 1.X y USB 2.0 transmiten en un medio unidireccional los
datos, esto es solamente se envía ó recibe datos en un sentido a la vez, mientras
que la versión USB 3 cuenta con un medio Duplex que permite enviar y recibir
datos de manera simultánea.
A pesar de que el puerto USB 3, está actualmente integrado ya en algunas
placas de nueva generación, aún no hay dispositivos comerciales/populares
para esta tecnología.
TERMINALES DEL PUERTO USB 1.X, USB 2.0 Y USB 3.0 / PINOUT USB
1.X, USB 2.0 Y USB 3.0
Los puertos USB 1.0, 1.1 y USB 2.0 tienen 4 contactos, mientras que el puerto
USB 3.0 cuenta con 9 (2 por los cuáles será capaz de enviar, 2 por los cuáles
recibir de manera simultánea); en las siguientes figuras se muestran las líneas
eléctricas y su descripción básica:
1. Vbus (+ 5 Volts, alimentación)
2. D- (- datos)
3. D+ (+ datos)
4. GND (tierra)
6. 1. Vbus (+ 5 volts, alimentación)
2. D- (- datos)
3. D+ (+ datos)
4. GND (tierra)
5. StdA_SSRX- (Recibe datos)
6. StdA_SSRX+ (Recibe datos)
7. GND_DRAIN (tierra-drenado)
8. StdA_SSTX- (Envía datos)
9. StdA_SSTX+ (Envía datos)
TIPOS DE USB
El puerto USB en general cuenta con 3 tipos, denominados A, B y mini,
incluida la versión USB 3.0, esta última cuenta con sus respectivos conectores
agregados:
USB tipo A USB tipo B USB mini
.

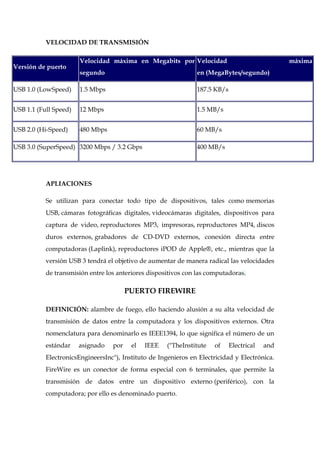

7. VELOCIDAD DE TRANSMISIÓN
Velocidad máxima en Megabits por Velocidad máxima
Versión de puerto
segundo en (MegaBytes/segundo)
USB 1.0 (LowSpeed) 1.5 Mbps 187.5 KB/s
USB 1.1 (Full Speed) 12 Mbps 1.5 MB/s
USB 2.0 (Hi-Speed) 480 Mbps 60 MB/s
USB 3.0 (SuperSpeed) 3200 Mbps / 3.2 Gbps 400 MB/s
APLIACIONES
Se utilizan para conectar todo tipo de dispositivos, tales como memorias
USB, cámaras fotográficas digitales, videocámaras digitales, dispositivos para
captura de video, reproductores MP3, impresoras, reproductores MP4, discos
duros externos, grabadores de CD-DVD externos, conexión directa entre
computadoras (Laplink), reproductores iPOD de Apple®, etc., mientras que la
versión USB 3 tendrá el objetivo de aumentar de manera radical las velocidades
de transmisión entre los anteriores dispositivos con las computadoras.
PUERTO FIREWIRE
DEFINICIÓN: alambre de fuego, ello haciendo alusión a su alta velocidad de
transmisión de datos entre la computadora y los dispositivos externos. Otra
nomenclatura para denominarlo es IEEE1394, lo que significa el número de un
estándar asignado por el IEEE ("TheInstitute of Electrical and
ElectronicsEngineersInc"), Instituto de Ingenieros en Electricidad y Electrónica.
FireWire es un conector de forma especial con 6 terminales, que permite la
transmisión de datos entre un dispositivo externo (periférico), con la
computadora; por ello es denominado puerto.
8. El puerto FireWire compite directamente contra el con el puerto USB 2 y en
menor medida contra el puerto eSATA.
CARACTERÍSTICAS
Es lanzado al mercado por la marca Apple®, como puerto estándar para sus
equipos de cómputo.
No se ha integrado como estándar en todas las computadoras personales,
además de que hay con 4, 6 y 9 pines, pero el mas utilizado es el de 6 pines.
Cada puerto permite conectar como máximo 63 dispositivos externos, pero se
recomiendan como máximo 16, porque se satura la línea del puerto y se
ralentiza el sistema al tener que administrarse todos simultáneamente.
Cuenta con tecnología "Plug&Play", la cuál permite conectar, desconectar y
reconocer dispositivos sin necesidad de reiniciar ó apagar la computadora.
Cuenta con la tecnología denominada "Hot Swappable", la cuál permite la
instalación ó sustitución de dispositivos importantes sin necesidad de reiniciar
ó apagar la computadora.
TERMINALES DEL PUERTO FIREWIRE / PINOUT FIREWIRE
Pinout significa terminal de salida, tiene 6 contactos destinados a la
alimentación eléctrica y transmisión de datos, se muestran las líneas eléctricas y
su descripción básica.

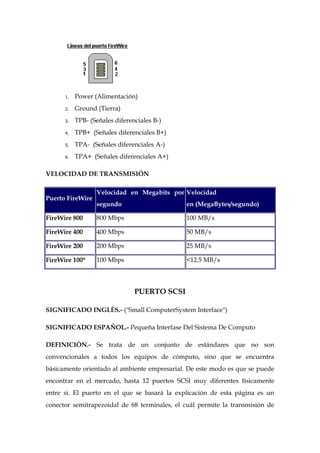

9. 1. Power (Alimentación)
2. Ground (Tierra)
3. TPB- (Señales diferenciales B-)
4. TPB+ (Señales diferenciales B+)
5. TPA- (Señales diferenciales A-)
6. TPA+ (Señales diferenciales A+)
VELOCIDAD DE TRANSMISIÓN
Velocidad en Megabits por Velocidad
Puerto FireWire
segundo en (MegaBytes/segundo)
FireWire 800 800 Mbps 100 MB/s
FireWire 400 400 Mbps 50 MB/s
FireWire 200 200 Mbps 25 MB/s
FireWire 100* 100 Mbps <12.5 MB/s
PUERTO SCSI
SIGNIFICADO INGLÉS.- ("Small ComputerSystem Interface")
SIGNIFICADO ESPAÑOL.- Pequeña Interfase Del Sistema De Computo
DEFINICIÓN.- Se trata de un conjunto de estándares que no son
convencionales a todos los equipos de cómputo, sino que se encuentra
básicamente orientado al ambiente empresarial. De este modo es que se puede
encontrar en el mercado, hasta 12 puertos SCSI muy diferentes físicamente
entre si. El puerto en el que se basará la explicación de esta página es un
conector semitrapezoidal de 68 terminales, el cuál permite la transmisión de

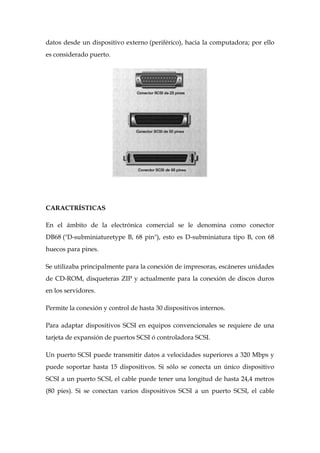

10. datos desde un dispositivo externo (periférico), hacia la computadora; por ello
es considerado puerto.
CARACTRÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector
DB68 ("D-subminiaturetype B, 68 pin"), esto es D-subminiatura tipo B, con 68
huecos para pines.
Se utilizaba principalmente para la conexión de impresoras, escáneres unidades
de CD-ROM, disqueteras ZIP y actualmente para la conexión de discos duros
en los servidores.
Permite la conexión y control de hasta 30 dispositivos internos.
Para adaptar dispositivos SCSI en equipos convencionales se requiere de una
tarjeta de expansión de puertos SCSI ó controladora SCSI.
Un puerto SCSI puede transmitir datos a velocidades superiores a 320 Mbps y
puede soportar hasta 15 dispositivos. Si sólo se conecta un único dispositivo
SCSI a un puerto SCSI, el cable puede tener una longitud de hasta 24,4 metros
(80 pies). Si se conectan varios dispositivos SCSI a un puerto SCSI, el cable

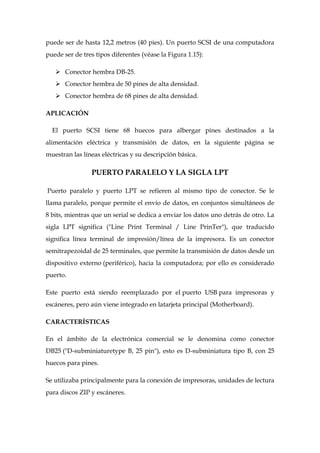

11. puede ser de hasta 12,2 metros (40 pies). Un puerto SCSI de una computadora
puede ser de tres tipos diferentes (véase la Figura 1.15):
Conector hembra DB-25.
Conector hembra de 50 pines de alta densidad.
Conector hembra de 68 pines de alta densidad.
APLICACIÓN
El puerto SCSI tiene 68 huecos para albergar pines destinados a la
alimentación eléctrica y transmisión de datos, en la siguiente página se
muestran las líneas eléctricas y su descripción básica.
PUERTO PARALELO Y LA SIGLA LPT
Puerto paralelo y puerto LPT se refieren al mismo tipo de conector. Se le
llama paralelo, porque permite el envío de datos, en conjuntos simultáneos de
8 bits, mientras que un serial se dedica a enviar los datos uno detrás de otro. La
sigla LPT significa ("Line Print Terminal / Line PrinTer"), que traducido
significa línea terminal de impresión/línea de la impresora. Es un conector
semitrapezoidal de 25 terminales, que permite la transmisión de datos desde un
dispositivo externo (periférico), hacia la computadora; por ello es considerado
puerto.
Este puerto está siendo reemplazado por el puerto USB para impresoras y
escáneres, pero aún viene integrado en latarjeta principal (Motherboard).
CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector
DB25 ("D-subminiaturetype B, 25 pin"), esto es D-subminiatura tipo B, con 25
huecos para pines.
Se utilizaba principalmente para la conexión de impresoras, unidades de lectura
para discos ZIP y escáneres.
12. Para conectar y desconectar los dispositivos, así como para que la computadora
los reconozca de manera correcta, es necesario apagar y reiniciar la
computadora.

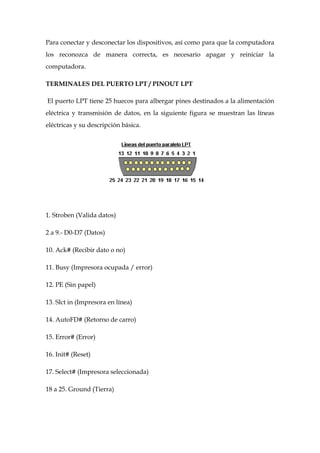

TERMINALES DEL PUERTO LPT / PINOUT LPT
El puerto LPT tiene 25 huecos para albergar pines destinados a la alimentación
eléctrica y transmisión de datos, en la siguiente figura se muestran las líneas
eléctricas y su descripción básica.
1. Stroben (Valida datos)
2 a 9.- D0-D7 (Datos)
10. Ack# (Recibir dato o no)
11. Busy (Impresora ocupada / error)
12. PE (Sin papel)
13. Slct in (Impresora en línea)
14. AutoFD# (Retorno de carro)
15. Error# (Error)
16. Init# (Reset)
17. Select# (Impresora seleccionada)
18 a 25. Ground (Tierra)

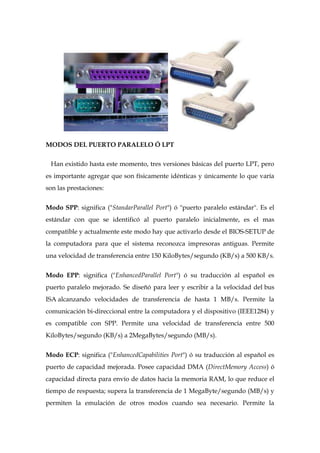

13. MODOS DEL PUERTO PARALELO Ó LPT
Han existido hasta este momento, tres versiones básicas del puerto LPT, pero
es importante agregar que son físicamente idénticas y únicamente lo que varía
son las prestaciones:
Modo SPP: significa ("StandarParallel Port") ó "puerto paralelo estándar". Es el
estándar con que se identificó al puerto paralelo inicialmente, es el mas
compatible y actualmente este modo hay que activarlo desde el BIOS-SETUP de
la computadora para que el sistema reconozca impresoras antiguas. Permite
una velocidad de transferencia entre 150 KiloBytes/segundo (KB/s) a 500 KB/s.
Modo EPP: significa ("EnhancedParallel Port") ó su traducción al español es
puerto paralelo mejorado. Se diseñó para leer y escribir a la velocidad del bus
ISA alcanzando velocidades de transferencia de hasta 1 MB/s. Permite la
comunicación bi-direccional entre la computadora y el dispositivo (IEEE1284) y
es compatible con SPP. Permite una velocidad de transferencia entre 500
KiloBytes/segundo (KB/s) a 2MegaBytes/segundo (MB/s).
Modo ECP: significa ("EnhancedCapabilities Port") ó su traducción al español es
puerto de capacidad mejorada. Posee capacidad DMA (DirectMemory Access) ó
capacidad directa para envío de datos hacia la memoria RAM, lo que reduce el
tiempo de respuesta; supera la transferencia de 1 MegaByte/segundo (MB/s) y
permiten la emulación de otros modos cuando sea necesario. Permite la

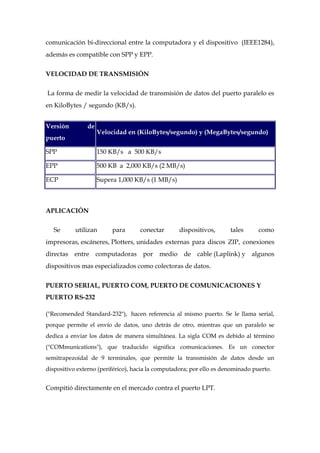

14. comunicación bi-direccional entre la computadora y el dispositivo (IEEE1284),
además es compatible con SPP y EPP.
VELOCIDAD DE TRANSMISIÓN
La forma de medir la velocidad de transmisión de datos del puerto paralelo es
en KiloBytes / segundo (KB/s).
Versión de
Velocidad en (KiloBytes/segundo) y (MegaBytes/segundo)
puerto
SPP 150 KB/s a 500 KB/s
EPP 500 KB a 2,000 KB/s (2 MB/s)
ECP Supera 1,000 KB/s (1 MB/s)
APLICACIÓN
Se utilizan para conectar dispositivos, tales como
impresoras, escáneres, Plotters, unidades externas para discos ZIP, conexiones
directas entre computadoras por medio de cable (Laplink) y algunos
dispositivos mas especializados como colectoras de datos.
PUERTO SERIAL, PUERTO COM, PUERTO DE COMUNICACIONES Y
PUERTO RS-232
("Recomended Standard-232"), hacen referencia al mismo puerto. Se le llama serial,
porque permite el envío de datos, uno detrás de otro, mientras que un paralelo se
dedica a enviar los datos de manera simultánea. La sigla COM es debido al término
("COMmunications"), que traducido significa comunicaciones. Es un conector
semitrapezoidal de 9 terminales, que permite la transmisión de datos desde un
dispositivo externo (periférico), hacia la computadora; por ello es denominado puerto.
Compitió directamente en el mercado contra el puerto LPT.

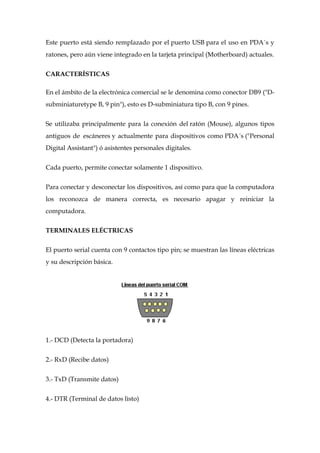

15. Este puerto está siendo remplazado por el puerto USB para el uso en PDA´s y
ratones, pero aún viene integrado en la tarjeta principal (Motherboard) actuales.
CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector DB9 ("D-
subminiaturetype B, 9 pin"), esto es D-subminiatura tipo B, con 9 pines.
Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos
antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal
Digital Assistant") ó asistentes personales digitales.
Cada puerto, permite conectar solamente 1 dispositivo.
Para conectar y desconectar los dispositivos, así como para que la computadora
los reconozca de manera correcta, es necesario apagar y reiniciar la
computadora.
TERMINALES ELÉCTRICAS
El puerto serial cuenta con 9 contactos tipo pin; se muestran las líneas eléctricas
y su descripción básica.
1.- DCD (Detecta la portadora)
2.- RxD (Recibe datos)
3.- TxD (Transmite datos)
4.- DTR (Terminal de datos listo)
16. 5.- SG (Tierra)
6.- DSR (Equipo de datos listo)
7.- RTS (Solicita enviar)
8.- CTS (Disponible para enviar)
9.- RI (Indica llamada)
VARIANTE FÍSICA
Se pueden encontrar algunos dispositivos externos e incluso computadoras
que tienen un puerto serial diferente al común de 9 pines. Este puerto serial
consta de 25 pines, es tipo macho y se utiliza con frecuencia acompañado de un
adaptador para poder ser utilizado con conectores de 9 pines.

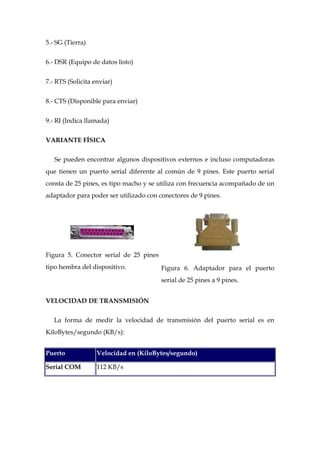

Figura 5. Conector serial de 25 pines
tipo hembra del dispositivo. Figura 6. Adaptador para el puerto
serial de 25 pines a 9 pines.
VELOCIDAD DE TRANSMISIÓN
La forma de medir la velocidad de transmisión del puerto serial es en
KiloBytes/segundo (KB/s):
Puerto Velocidad en (KiloBytes/segundo)
Serial COM 112 KB/s

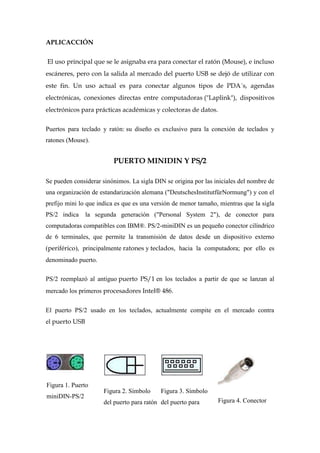

17. APLICACCIÓN
El uso principal que se le asignaba era para conectar el ratón (Mouse), e incluso
escáneres, pero con la salida al mercado del puerto USB se dejó de utilizar con
este fin. Un uso actual es para conectar algunos tipos de PDA´s, agendas
electrónicas, conexiones directas entre computadoras ("Laplink"), dispositivos
electrónicos para prácticas académicas y colectoras de datos.
Puertos para teclado y ratón: su diseño es exclusivo para la conexión de teclados y
ratones (Mouse).
PUERTO MINIDIN Y PS/2
Se pueden considerar sinónimos. La sigla DIN se origina por las iniciales del nombre de
una organización de estandarización alemana ("DeutschesInstitutfürNormung") y con el
prefijo mini lo que indica es que es una versión de menor tamaño, mientras que la sigla
PS/2 indica la segunda generación ("Personal System 2"), de conector para
computadoras compatibles con IBM®. PS/2-miniDIN es un pequeño conector cilíndrico
de 6 terminales, que permite la transmisión de datos desde un dispositivo externo
(periférico), principalmente ratones y teclados, hacia la computadora; por ello es
denominado puerto.
PS/2 reemplazó al antiguo puerto PS/1 en los teclados a partir de que se lanzan al
mercado los primeros procesadores Intel® 486.
El puerto PS/2 usado en los teclados, actualmente compite en el mercado contra
el puerto USB
Figura 1. Puerto
Figura 2. Símbolo Figura 3. Símbolo
miniDIN-PS/2
del puerto para ratón del puerto para Figura 4. Conector
18. integrado en la miniDIN. teclado. macho miniDIN-
tarjeta principal PS/2 integrado en el
("Motherboard"). cable del teclado ó
ratón.
CARACTERÍSTICAS
Tiene un puerto exclusivo para teclado y otro puerto exclusivo para el
ratón (Mouse), esto viene grabado en el panel trasero de puertos de la
computadora.
Es un conector circular, con un diámetro de solo 9 mm.
Cada puerto soporta solo un dispositivo conectado.
Puede soportar la función "Plug&Play", por lo que se pueden conectar
los dispositivos y utilizarlos de manera inmediata sin instalar
controladores ó "Drivers" (archivos que permiten el correcto
funcionamiento del dispositivo).
TERMINALES ELÉCTRICAS Y DE SEÑAL
Cuenta con 6 conectores, se muestran las líneas eléctricas y su descripción
básica.
1.- Data (Datos)
2.- Reservado
3.- GND (Tierra)
4.- +5V VDC (5V
Alimentación)
5.- Clock (Reloj)
6.- Reservado

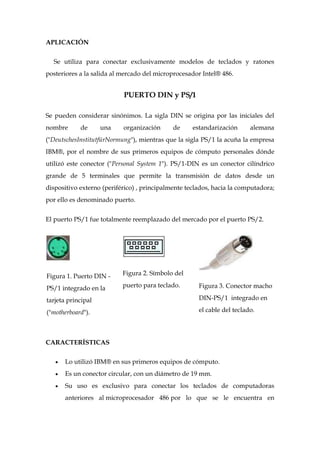

19. APLICACIÓN
Se utiliza para conectar exclusivamente modelos de teclados y ratones
posteriores a la salida al mercado del microprocesador Intel® 486.
PUERTO DIN y PS/1
Se pueden considerar sinónimos. La sigla DIN se origina por las iniciales del
nombre de una organización de estandarización alemana
("DeutschesInstitutfürNormung"), mientras que la sigla PS/1 la acuña la empresa
IBM®, por el nombre de sus primeros equipos de cómputo personales dónde
utilizó este conector ("Personal System 1"). PS/1-DIN es un conector cilíndrico
grande de 5 terminales que permite la transmisión de datos desde un
dispositivo externo (periférico) , principalmente teclados, hacia la computadora;
por ello es denominado puerto.
El puerto PS/1 fue totalmente reemplazado del mercado por el puerto PS/2.
Figura 1. Puerto DIN - Figura 2. Símbolo del
PS/1 integrado en la puerto para teclado. Figura 3. Conector macho
tarjeta principal DIN-PS/1 integrado en
("motherboard"). el cable del teclado.
CARACTERÍSTICAS
Lo utilizó IBM® en sus primeros equipos de cómputo.
Es un conector circular, con un diámetro de 19 mm.
Su uso es exclusivo para conectar los teclados de computadoras
anteriores al microprocesador 486 por lo que se le encuentra en
20. computadoras muy antiguas.

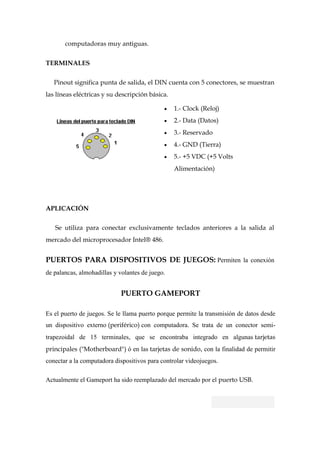

TERMINALES
Pinout significa punta de salida, el DIN cuenta con 5 conectores, se muestran
las líneas eléctricas y su descripción básica.
1.- Clock (Reloj)
2.- Data (Datos)
3.- Reservado
4.- GND (Tierra)
5.- +5 VDC (+5 Volts
Alimentación)
APLICACIÓN
Se utiliza para conectar exclusivamente teclados anteriores a la salida al
mercado del microprocesador Intel® 486.
PUERTOS PARA DISPOSITIVOS DE JUEGOS: Permiten la conexión
de palancas, almohadillas y volantes de juego.
PUERTO GAMEPORT
Es el puerto de juegos. Se le llama puerto porque permite la transmisión de datos desde
un dispositivo externo (periférico) con computadora. Se trata de un conector semi-
trapezoidal de 15 terminales, que se encontraba integrado en algunas tarjetas
principales ("Motherboard") ó en las tarjetas de sonido, con la finalidad de permitir
conectar a la computadora dispositivos para controlar videojuegos.
Actualmente el Gameport ha sido reemplazado del mercado por el puerto USB.

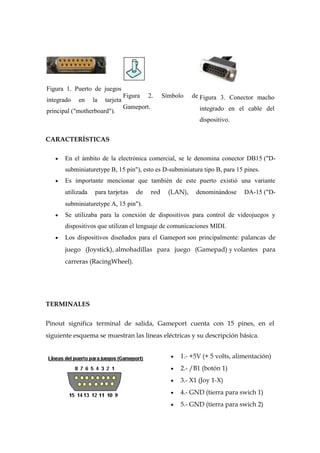

21. Figura 1. Puerto de juegos
Figura 2. Símbolo de Figura 3. Conector macho
integrado en la tarjeta
Gameport. integrado en el cable del
principal ("motherboard").
dispositivo.
CARACTERÍSTICAS
En el ámbito de la electrónica comercial, se le denomina conector DB15 ("D-
subminiaturetype B, 15 pin"), esto es D-subminiatura tipo B, para 15 pines.
Es importante mencionar que también de este puerto existió una variante
utilizada para tarjetas de red (LAN), denominándose DA-15 ("D-
subminiaturetype A, 15 pin").
Se utilizaba para la conexión de dispositivos para control de videojuegos y
dispositivos que utilizan el lenguaje de comunicaciones MIDI.
Los dispositivos diseñados para el Gameport son principalmente: palancas de
juego (Joystick), almohadillas para juego (Gamepad) y volantes para
carreras (RacingWheel).
TERMINALES
Pinout significa terminal de salida, Gameport cuenta con 15 pines, en el
siguiente esquema se muestran las líneas eléctricas y su descripción básica.
1.- +5V (+ 5 volts, alimentación)
2.- /B1 (botón 1)
3.- X1 (Joy 1-X)
4.- GND (tierra para swich 1)
5.- GND (tierra para swich 2)

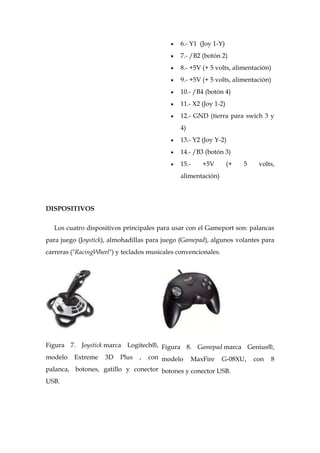

22. 6.- Y1 (Joy 1-Y)
7.- /B2 (botón 2)
8.- +5V (+ 5 volts, alimentación)
9.- +5V (+ 5 volts, alimentación)
10.- /B4 (botón 4)
11.- X2 (Joy 1-2)
12.- GND (tierra para swich 3 y
4)
13.- Y2 (Joy Y-2)
14.- /B3 (botón 3)
15.- +5V (+ 5 volts,
alimentación)
DISPOSITIVOS
Los cuatro dispositivos principales para usar con el Gameport son: palancas
para juego (Joystick), almohadillas para juego (Gamepad), algunos volantes para
carreras ("RacingWheel") y teclados musicales convencionales.
Figura 7. Joystick marca Logitech®, Figura 8. Gamepad marca Genius®,
modelo Extreme 3D Plus , con modelo MaxFire G-08XU, con 8
palanca, botones, gatillo y conector botones y conector USB.
USB.

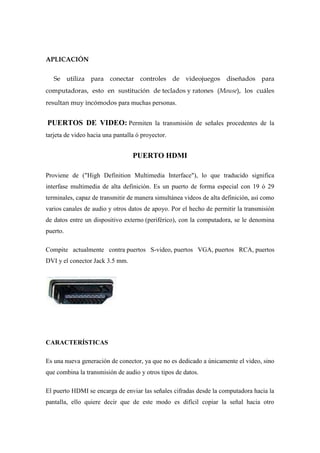

23. APLICACIÓN
Se utiliza para conectar controles de videojuegos diseñados para
computadoras, esto en sustitución de teclados y ratones (Mouse), los cuáles
resultan muy incómodos para muchas personas.
PUERTOS DE VIDEO: Permiten la transmisión de señales procedentes de la
tarjeta de video hacia una pantalla ó proyector.
PUERTO HDMI
Proviene de ("High Definition Multimedia Interface"), lo que traducido significa
interfase multimedia de alta definición. Es un puerto de forma especial con 19 ó 29
terminales, capaz de transmitir de manera simultánea videos de alta definición, así como
varios canales de audio y otros datos de apoyo. Por el hecho de permitir la transmisión
de datos entre un dispositivo externo (periférico), con la computadora, se le denomina
puerto.
Compite actualmente contra puertos S-video, puertos VGA, puertos RCA, puertos
DVI y el conector Jack 3.5 mm.
CARACTERÍSTICAS
Es una nueva generación de conector, ya que no es dedicado a únicamente el video, sino
que combina la transmisión de audio y otros tipos de datos.
El puerto HDMI se encarga de enviar las señales cifradas desde la computadora hacia la
pantalla, ello quiere decir que de este modo es difícil copiar la señal hacia otro

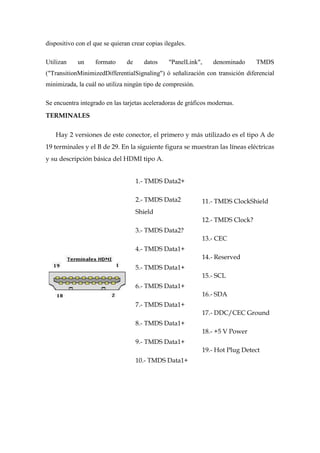

24. dispositivo con el que se quieran crear copias ilegales.
Utilizan un formato de datos "PanelLink", denominado TMDS
("TransitionMinimizedDifferentialSignaling") ó señalización con transición diferencial
minimizada, la cuál no utiliza ningún tipo de compresión.
Se encuentra integrado en las tarjetas aceleradoras de gráficos modernas.
TERMINALES
Hay 2 versiones de este conector, el primero y más utilizado es el tipo A de
19 terminales y el B de 29. En la siguiente figura se muestran las líneas eléctricas
y su descripción básica del HDMI tipo A.
1.- TMDS Data2+
2.- TMDS Data2 11.- TMDS ClockShield
Shield
12.- TMDS Clock?
3.- TMDS Data2?
13.- CEC
4.- TMDS Data1+
14.- Reserved
5.- TMDS Data1+
15.- SCL
6.- TMDS Data1+
16.- SDA
7.- TMDS Data1+
17.- DDC/CEC Ground
8.- TMDS Data1+
18.- +5 V Power
9.- TMDS Data1+
19.- Hot Plug Detect
10.- TMDS Data1+

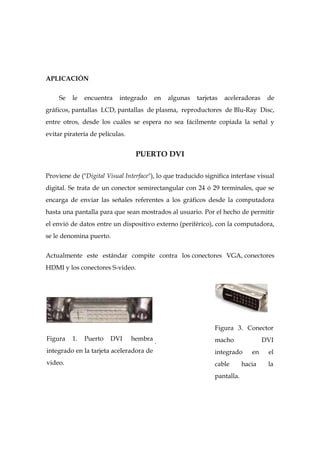

25. APLICACIÓN
Se le encuentra integrado en algunas tarjetas aceleradoras de
gráficos, pantallas LCD, pantallas de plasma, reproductores de Blu-Ray Disc,
entre otros, desde los cuáles se espera no sea fácilmente copiada la señal y
evitar piratería de películas.
PUERTO DVI
Proviene de ("Digital Visual Interface"), lo que traducido significa interfase visual
digital. Se trata de un conector semirectangular con 24 ó 29 terminales, que se
encarga de enviar las señales referentes a los gráficos desde la computadora
hasta una pantalla para que sean mostrados al usuario. Por el hecho de permitir
el envió de datos entre un dispositivo externo (periférico), con la computadora,
se le denomina puerto.
Actualmente este estándar compite contra los conectores VGA, conectores
HDMI y los conectores S-video.
Figura 3. Conector
Figura 1. Puerto DVI hembra . macho DVI
integrado en la tarjeta aceleradora de integrado en el
video. cable hacia la
pantalla.
26. CARACTERÍSTICAS
Es un conector semirectangular, diseñado por la "Digital DisplayWorking
Group" (DDWG).
Esta diseñado para maximizar la calidad visual de dispositivos de video
con pantalla plana.
Tiene posibilidades "Plug&Play", esto es, que al conectar el dispositivo en
la computadora, este automáticamente funciona sin necesidad de instalar
controladores ("drivers").
Utilizan un formato de datos "PanelLink", denominado TMDS
("TransitionMinimizedDifferentialSignaling") ó señalización con
transición diferencial minimizada, la cuál no utiliza ningún tipo de
compresión.
El puerto DVI se encarga de enviar las señales desde la computadora
hacia la pantalla.
De manera común se encuentra en tarjetas aceleradoras de gráficos y
en tarjetas capturadoras de video.
TERMINALES
Pinout significa punta de salida, hay 2 versiones DVI: el mas utilizado
cuenta con 24 terminales y otro de 29 terminales, en la siguiente figura se
muestran las líneas eléctricas y su descripción básica sólo del primero.
1.- TMDS 2- 13.- TMDS Data 3+
2.- TMDS 2+ 14.- +5 Volts Power
3.- TMDS Data 2/4 Shield 15.- Ground

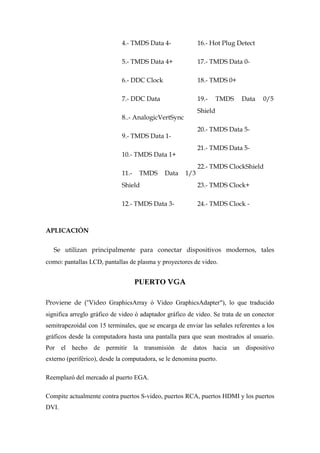

27. 4.- TMDS Data 4- 16.- Hot Plug Detect
5.- TMDS Data 4+ 17.- TMDS Data 0-
6.- DDC Clock 18.- TMDS 0+
7.- DDC Data 19.- TMDS Data 0/5
Shield
8..- AnalogicVertSync
20.- TMDS Data 5-
9.- TMDS Data 1-
21.- TMDS Data 5-
10.- TMDS Data 1+
22.- TMDS ClockShield
11.- TMDS Data 1/3
Shield 23.- TMDS Clock+
12.- TMDS Data 3- 24.- TMDS Clock -
APLICACIÓN
Se utilizan principalmente para conectar dispositivos modernos, tales
como: pantallas LCD, pantallas de plasma y proyectores de video.
PUERTO VGA
Proviene de ("Video GraphicsArray ó Video GraphicsAdapter"), lo que traducido
significa arreglo gráfico de video ó adaptador gráfico de video. Se trata de un conector
semitrapezoidal con 15 terminales, que se encarga de enviar las señales referentes a los
gráficos desde la computadora hasta una pantalla para que sean mostrados al usuario.
Por el hecho de permitir la transmisión de datos hacia un dispositivo
externo (periférico), desde la computadora, se le denomina puerto.
Reemplazó del mercado al puerto EGA.
Compite actualmente contra puertos S-video, puertos RCA, puertos HDMI y los puertos
DVI.

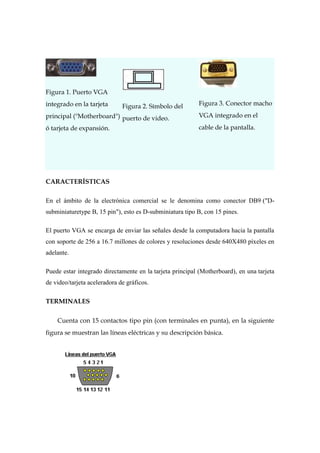

28. Figura 1. Puerto VGA
integrado en la tarjeta Figura 2. Símbolo del Figura 3. Conector macho
principal ("Motherboard") puerto de video. VGA integrado en el
ó tarjeta de expansión. cable de la pantalla.
CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector DB9 ("D-
subminiaturetype B, 15 pin"), esto es D-subminiatura tipo B, con 15 pines.
El puerto VGA se encarga de enviar las señales desde la computadora hacia la pantalla
con soporte de 256 a 16.7 millones de colores y resoluciones desde 640X480 píxeles en
adelante.
Puede estar integrado directamente en la tarjeta principal (Motherboard), en una tarjeta
de video/tarjeta aceleradora de gráficos.
TERMINALES
Cuenta con 15 contactos tipo pin (con terminales en punta), en la siguiente
figura se muestran las líneas eléctricas y su descripción básica.
29. 1.- Red (Video rojo)
2.- Green (Video verde)
3.- Blue (Video azul)
4.- ID2 (Monitor ID Bit2)
5.- Ground
6.- Ground Red (Tierra)
7.- Ground Green (Tierra)
8.- Ground Blue (Tierra)
9.- Key (Tecla)
10.- SGnd (Tierra Sync)
11.- ID0 (Monitor ID Bit0)
12.- ID1 (Monitor ID Bit1)
13.- HSync (Sync horizontal)
14.- VSync (Sync Vertical)
15.- ID3 (Monitor ID Bit3)
APLICACIÓN
Se utilizan para conectar dispositivos, tales como monitores CRT, pantallas
LCD, proyectores de video y computadoras portátiles.

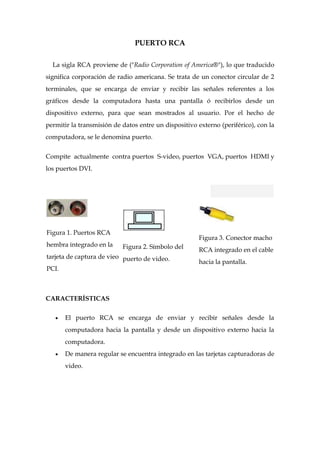

30. PUERTO RCA
La sigla RCA proviene de ("Radio Corporation of America®"), lo que traducido
significa corporación de radio americana. Se trata de un conector circular de 2
terminales, que se encarga de enviar y recibir las señales referentes a los
gráficos desde la computadora hasta una pantalla ó recibirlos desde un
dispositivo externo, para que sean mostrados al usuario. Por el hecho de
permitir la transmisión de datos entre un dispositivo externo (periférico), con la
computadora, se le denomina puerto.
Compite actualmente contra puertos S-video, puertos VGA, puertos HDMI y
los puertos DVI.
Figura 1. Puertos RCA
Figura 3. Conector macho
hembra integrado en la Figura 2. Símbolo del RCA integrado en el cable
tarjeta de captura de vieo puerto de video.
hacia la pantalla.
PCI.
CARACTERÍSTICAS
El puerto RCA se encarga de enviar y recibir señales desde la
computadora hacia la pantalla y desde un dispositivo externo hacia la
computadora.
De manera regular se encuentra integrado en las tarjetas capturadoras de
video.

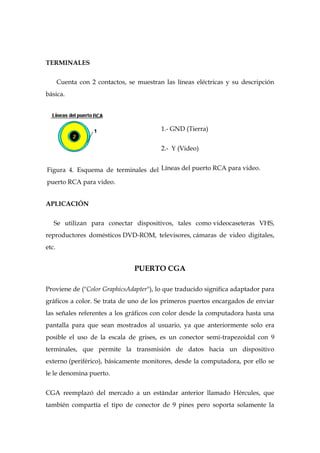

31. TERMINALES
Cuenta con 2 contactos, se muestran las líneas eléctricas y su descripción
básica.
1.- GND (Tierra)
2.- Y (Video)
Figura 4. Esquema de terminales del Líneas del puerto RCA para video.
puerto RCA para video.
APLICACIÓN
Se utilizan para conectar dispositivos, tales como videocaseteras VHS,
reproductores domésticos DVD-ROM, televisores, cámaras de video digitales,
etc.
PUERTO CGA
Proviene de ("Color GraphicsAdapter"), lo que traducido significa adaptador para
gráficos a color. Se trata de uno de los primeros puertos encargados de enviar
las señales referentes a los gráficos con color desde la computadora hasta una
pantalla para que sean mostrados al usuario, ya que anteriormente solo era
posible el uso de la escala de grises, es un conector semi-trapezoidal con 9
terminales, que permite la transmisión de datos hacia un dispositivo
externo (periférico), básicamente monitores, desde la computadora, por ello se
le le denomina puerto.
CGA reemplazó del mercado a un estándar anterior llamado Hércules, que
también compartía el tipo de conector de 9 pines pero soporta solamente la

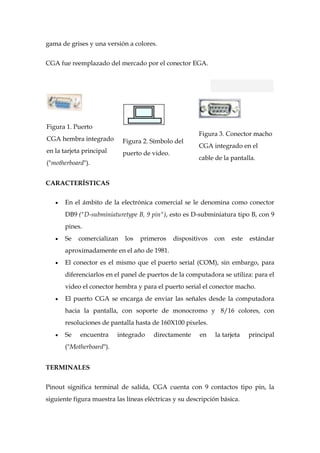

32. gama de grises y una versión a colores.
CGA fue reemplazado del mercado por el conector EGA.
Figura 1. Puerto
Figura 3. Conector macho
CGA hembra integrado Figura 2. Símbolo del
CGA integrado en el
en la tarjeta principal puerto de video.
cable de la pantalla.
("motherboard").
CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector
DB9 ("D-subminiaturetype B, 9 pin"), esto es D-subminiatura tipo B, con 9
pines.
Se comercializan los primeros dispositivos con este estándar
aproximadamente en el año de 1981.
El conector es el mismo que el puerto serial (COM), sin embargo, para
diferenciarlos en el panel de puertos de la computadora se utiliza: para el
video el conector hembra y para el puerto serial el conector macho.
El puerto CGA se encarga de enviar las señales desde la computadora
hacia la pantalla, con soporte de monocromo y 8/16 colores, con
resoluciones de pantalla hasta de 160X100 pixeles.
Se encuentra integrado directamente en la tarjeta principal
("Motherboard").
TERMINALES
Pinout significa terminal de salida, CGA cuenta con 9 contactos tipo pin, la
siguiente figura muestra las líneas eléctricas y su descripción básica.
33. APLICACIÓN
Se utilizaban para conectar monitores CRT monocromo y a
color, principalmente con computadoras compatibles con IBM®.
PUERTO EGA
Proviene de ("EnhancedGraphicsAdapter"), lo que traducido significa adaptador
gráfico mejorado. Se trata de un conector semi-trapezoidal con 9 terminales, que
se encarga de enviar las señales referentes a los gráficos desde la computadora
hasta una pantalla para que sean mostrados al usuario. Por el hecho de permitir
la transmisión de datos hacia un dispositivo externo (periférico), desde la
computadora, se le denomina puerto.
EGA reemplazó del mercado a un estándar anterior llamado puerto CGA, que
también compartía este mismo tipo de conector de 9 pines.
Este conector fue reemplazado del mercado por el conector VGA de 25 pines.
Figura 1. Puerto
Figura 3. Conector macho
EGA hembra integrado Figura 2. Símbolo del
EGA integrado en el cable
en la tarjeta principal puerto de video.
de la pantalla.
("motherboard").

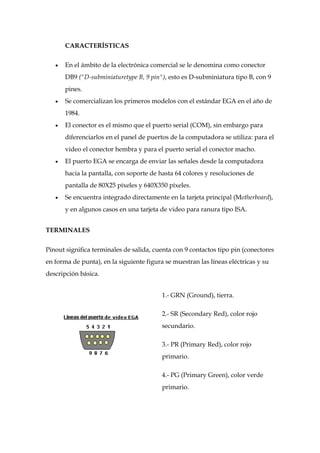

34. CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como conector
DB9 ("D-subminiaturetype B, 9 pin"), esto es D-subminiatura tipo B, con 9
pines.
Se comercializan los primeros modelos con el estándar EGA en el año de
1984.
El conector es el mismo que el puerto serial (COM), sin embargo para
diferenciarlos en el panel de puertos de la computadora se utiliza: para el
video el conector hembra y para el puerto serial el conector macho.
El puerto EGA se encarga de enviar las señales desde la computadora
hacia la pantalla, con soporte de hasta 64 colores y resoluciones de
pantalla de 80X25 píxeles y 640X350 píxeles.
Se encuentra integrado directamente en la tarjeta principal (Motherboard),
y en algunos casos en una tarjeta de video para ranura tipo ISA.
TERMINALES
Pinout significa terminales de salida, cuenta con 9 contactos tipo pin (conectores
en forma de punta), en la siguiente figura se muestran las líneas eléctricas y su
descripción básica.
1.- GRN (Ground), tierra.
2.- SR (Secondary Red), color rojo
secundario.
3.- PR (Primary Red), color rojo
primario.
4.- PG (Primary Green), color verde
primario.

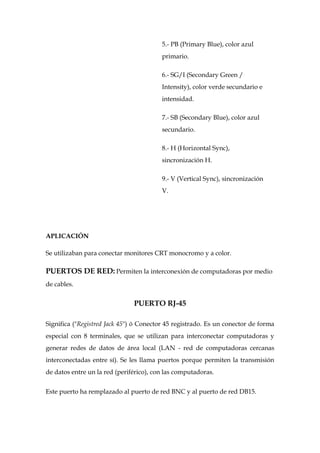

35. 5.- PB (Primary Blue), color azul
primario.
6.- SG/I (Secondary Green /
Intensity), color verde secundario e
intensidad.
7.- SB (Secondary Blue), color azul
secundario.
8.- H (Horizontal Sync),
sincronización H.
9.- V (Vertical Sync), sincronización
V.
APLICACIÓN
Se utilizaban para conectar monitores CRT monocromo y a color.
PUERTOS DE RED: Permiten la interconexión de computadoras por medio
de cables.
PUERTO RJ-45
Significa ("Registred Jack 45") ó Conector 45 registrado. Es un conector de forma
especial con 8 terminales, que se utilizan para interconectar computadoras y
generar redes de datos de área local (LAN - red de computadoras cercanas
interconectadas entre sí). Se les llama puertos porque permiten la transmisión
de datos entre un la red (periférico), con las computadoras.
Este puerto ha remplazado al puerto de red BNC y al puerto de red DB15.

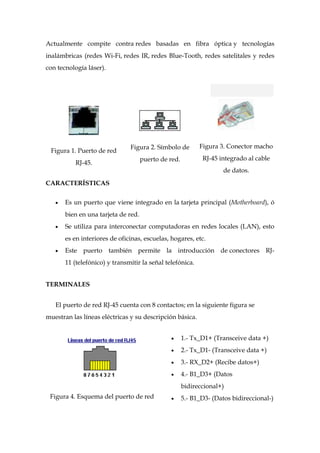

36. Actualmente compite contra redes basadas en fibra óptica y tecnologías
inalámbricas (redes Wi-Fi, redes IR, redes Blue-Tooth, redes satelitales y redes
con tecnología láser).
Figura 2. Símbolo de Figura 3. Conector macho
Figura 1. Puerto de red
puerto de red. RJ-45 integrado al cable
RJ-45.
de datos.
CARACTERÍSTICAS
Es un puerto que viene integrado en la tarjeta principal (Motherboard), ó
bien en una tarjeta de red.
Se utiliza para interconectar computadoras en redes locales (LAN), esto
es en interiores de oficinas, escuelas, hogares, etc.
Este puerto también permite la introducción de conectores RJ-
11 (telefónico) y transmitir la señal telefónica.
TERMINALES
El puerto de red RJ-45 cuenta con 8 contactos; en la siguiente figura se
muestran las líneas eléctricas y su descripción básica.
1.- Tx_D1+ (Transceive data +)
2.- Tx_D1- (Transceive data +)
3.- RX_D2+ (Recibe datos+)
4.- B1_D3+ (Datos
bidireccional+)
Figura 4. Esquema del puerto de red 5.- B1_D3- (Datos bidireccional-)
37. RJ-45. 6.- RX_D2- (Recibe datos-)
7.- BI_D4+ (Datos
bidireccional+)
8.- BI_D4- (Datos bidireccional-)
Líneas eléctricas del puerto de red RJ-
45.
VELOCIDAD DE TRANSMISIÓN
Velocidad en Megabits por Velocidad
Puerto segundo en (MegaBytes/segundo)
10 Mbps / 100 Mbps / 1,000 1.25 MB/s - 12.5 MB/s - 125
RJ-45
Mbps MB/s
PUERTOS RJ-11 Y RJ-9
La sigla RJ-11 significa ("Registred Jack 11") ó Conector 11 registrado, se trata de
un conector de forma especial con 2 y 4 terminales, que se utilizan para
interconectar redes telefónicas convencionales, mientras que la sigla RJ-9
significa ("Registred Jack 9") ó Conector 9 registrado igualmente permite la
conexión de 2 a 4 terminales, pero varía en el tamaño con respecto al RJ-11 ya
que es mas pequeño y su uso principal es para la conexión entre el teléfono-
auricular.
Se les llama puertos porque permiten la transmisión de señales analógicas de
la red telefónica como el módem(periférico), con las computadoras ó entre el
teléfono y el auricular.
El puerto RJ-11 puede convivir en las redes con el puerto RJ-45, debido a que
existe cierta compatibilidad y compite contra la implementación de la fibra
óptica para conexiones con alta velocidad. El puerto RJ-9 se encuentra muy

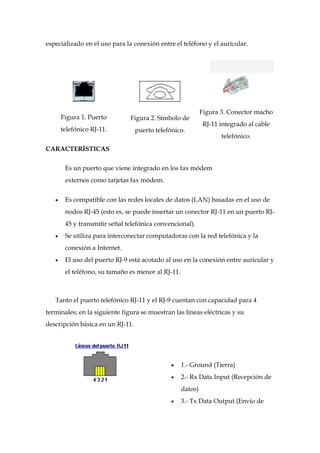

38. especializado en el uso para la conexión entre el teléfono y el auricular.
Figura 3. Conector macho
Figura 1. Puerto Figura 2. Símbolo de
RJ-11 integrado al cable
telefónico RJ-11. puerto telefónico.
telefónico.
CARACTERÍSTICAS
Es un puerto que viene integrado en los fax módem
externos como tarjetas fax módem.
Es compatible con las redes locales de datos (LAN) basadas en el uso de
nodos RJ-45 (esto es, se puede insertar un conector RJ-11 en un puerto RJ-
45 y transmitir señal telefónica convencional).
Se utiliza para interconectar computadoras con la red telefónica y la
conexión a Internet.
El uso del puerto RJ-9 está acotado al uso en la conexión entre auricular y
el teléfono, su tamaño es menor al RJ-11.
Tanto el puerto telefónico RJ-11 y el RJ-9 cuentan con capacidad para 4
terminales; en la siguiente figura se muestran las líneas eléctricas y su
descripción básica en un RJ-11.
1.- Ground (Tierra)
2.- Rx Data Input (Recepción de
datos)
3.- Tx Data Output (Envío de

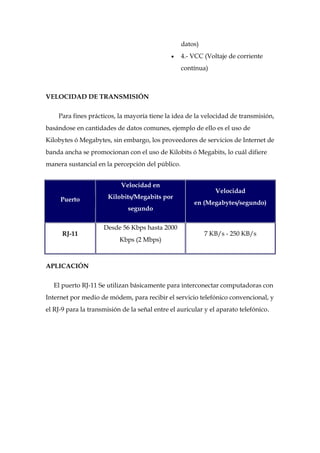

39. datos)
4.- VCC (Voltaje de corriente
contínua)
VELOCIDAD DE TRANSMISIÓN
Para fines prácticos, la mayoría tiene la idea de la velocidad de transmisión,
basándose en cantidades de datos comunes, ejemplo de ello es el uso de
Kilobytes ó Megabytes, sin embargo, los proveedores de servicios de Internet de
banda ancha se promocionan con el uso de Kilobits ó Megabits, lo cuál difiere
manera sustancial en la percepción del público.
Velocidad en
Velocidad
Puerto Kilobits/Megabits por
en (Megabytes/segundo)
segundo
Desde 56 Kbps hasta 2000
RJ-11 7 KB/s - 250 KB/s
Kbps (2 Mbps)
APLICACIÓN
El puerto RJ-11 Se utilizan básicamente para interconectar computadoras con
Internet por medio de módem, para recibir el servicio telefónico convencional, y
el RJ-9 para la transmisión de la señal entre el auricular y el aparato telefónico.
40. PUERTO BNC
Significa ("Bayonet Neil-Cocelman"). Se trata de un conector cilíndrico tipo RG-59
(Radio Guide 59), de 1 terminal central, que se utiliza para interconectar
computadoras y generar redes de datos de área local (LAN - computadoras
cercanas e interconectadas entre sí); se le llama puerto porque permite la
transmisión de datos entre un dispositivo externo (periférico), con la
computadora.
Este puerto ha sido reemplazado por el puerto de red RJ45 en el uso en redes de
datos.
Figura 2. Símbolo de Figura 3. Conector macho
Figura 1. Puerto de red
puerto de red. BNC integrado al cable de
BNC.
datos.
CARACTERÍSTICAS
Comercialmente se trata de un conector utilizado con cable coaxial, el cuál
es muy ampliamente utilizado para las conexiones de la televisión por
cable.
Es un puerto que viene integrado en la tarjeta de red.
Se utiliza para interconectar computadoras en redes locales (LAN), esto es
para interiores de oficinas, escuelas, hogares, etc.
TERMINALES
Pinout significa terminal de salida, el puerto de red BNC cuenta con 1 contacto
tipo pin; en la siguiente figura se muestra la línea eléctrica y su descripción
básica.
41. 1.- Data (Datos)
2.- Gnd (Tierra)
Líneas eléctrica del puerto de red BNC.
Figura 4. Esquema del puerto de red
BNC.
VELOCIDAD DE TRANSMISIÓN
Para el protocolo de redes denominado Ethernet (IEEE 802.3), en el cuál era
ampliamente utilizado, el cableado BNC permite la siguiente velocidad de
transmisión de datos:
Velocidad en Megabits por Velocidad
Puerto segundo en (MegaBytes/segundo)
BNC 10 Mbps 1.25 MB/s
Velocidades de transmisión del puerto BNC en MB y Mbps.
APLICACIÓN
Se utilizaba para interconectar computadoras en redes locales LAN, esto es,
dentro de edificios, escuelas, hospitales, bibliotecas, etc. Actualmente el uso de
estos puertos se limita a tarjetas receptoras TV-radio, la conexión de televisión
por cable y red telefónica, mas no para redes de datos como anteriormente.
PUERTOS DE SONIDO: Permiten la conexión de sistemas de sonido como
bocinas, amplificadores, etc.
PUERTO JACK 3.5"
El puerto de audio tiene la función de capturar audio procedente del exterior,

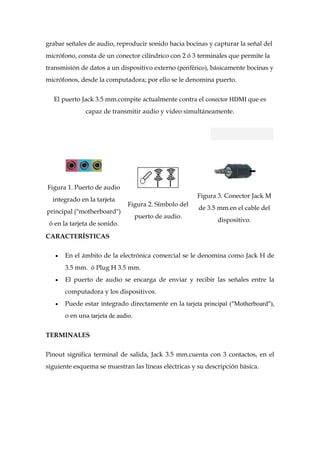

42. grabar señales de audio, reproducir sonido hacia bocinas y capturar la señal del
micrófono, consta de un conector cilíndrico con 2 ó 3 terminales que permite la
transmisión de datos a un dispositivo externo (periférico), básicamente bocinas y
micrófonos, desde la computadora; por ello se le denomina puerto.
El puerto Jack 3.5 mm.compite actualmente contra el conector HDMI que es
capaz de transmitir audio y video simultáneamente.
Figura 1. Puerto de audio
Figura 3. Conector Jack M
integrado en la tarjeta
Figura 2. Símbolo del
de 3.5 mm.en el cable del
principal ("motherboard")
puerto de audio.
dispositivo.
ó en la tarjeta de sonido.
CARACTERÍSTICAS
En el ámbito de la electrónica comercial se le denomina como Jack H de
3.5 mm. ó Plug H 3.5 mm.
El puerto de audio se encarga de enviar y recibir las señales entre la
computadora y los dispositivos.
Puede estar integrado directamente en la tarjeta principal ("Motherboard"),
o en una tarjeta de audio.
TERMINALES
Pinout significa terminal de salida, Jack 3.5 mm.cuenta con 3 contactos, en el
siguiente esquema se muestran las líneas eléctricas y su descripción básica.

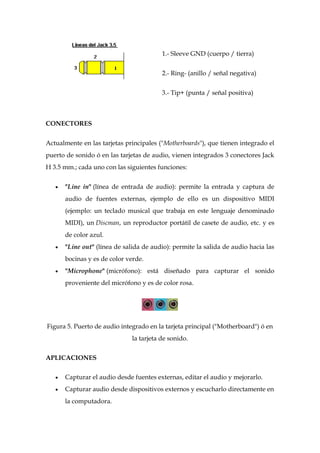

43. 1.- Sleeve GND (cuerpo / tierra)
2.- Ring- (anillo / señal negativa)
3.- Tip+ (punta / señal positiva)
CONECTORES
Actualmente en las tarjetas principales ("Motherboards"), que tienen integrado el
puerto de sonido ó en las tarjetas de audio, vienen integrados 3 conectores Jack
H 3.5 mm.; cada uno con las siguientes funciones:
"Line in" (línea de entrada de audio): permite la entrada y captura de
audio de fuentes externas, ejemplo de ello es un dispositivo MIDI
(ejemplo: un teclado musical que trabaja en este lenguaje denominado
MIDI), un Discman, un reproductor portátil de casete de audio, etc. y es
de color azul.
"Line out" (línea de salida de audio): permite la salida de audio hacia las
bocinas y es de color verde.
"Microphone" (micrófono): está diseñado para capturar el sonido
proveniente del micrófono y es de color rosa.
Figura 5. Puerto de audio integrado en la tarjeta principal ("Motherboard") ó en
la tarjeta de sonido.
APLICACIONES
Capturar el audio desde fuentes externas, editar el audio y mejorarlo.
Capturar audio desde dispositivos externos y escucharlo directamente en
la computadora.
44. Reproducir el sonido desde un micrófono.
Escuchar los sonidos que envía la computadora por medio de bocinas.
Conectar sistemas de audio tales como teatros en casa, bocinas 2.1 ó
bocinas 5.1. Esto quiere decir que son 2 bocinas y un subwoofer, 5
bocinas y un subwoffer.
