1. REPORTE DE PRÁCTICA
MONTAJE DE MAQUETA CONEXIÓN A PUNTO A PUNTO
INTEGRANTES:
JIMENEZ CARRILLO ASHLEY JAZMIN
RODRIGUEZ SALDAÑA NELI ADRIANA
DIAZ MEZA ABEL GUADALUPE
ORTEGA DE LUNA HANNIA ALI
MATERIA:
INSTALA Y CONFIGURA APLICACIONES Y SERVICIOS (REDES)
ESCUELA:
CENTRO DE ESTUDIOS TECHOLOGICOS INDUSTRIALES Y DE SERVICIOS
FECHA:
MARTES 05 DE NOVIEMBRE DEL 2019.

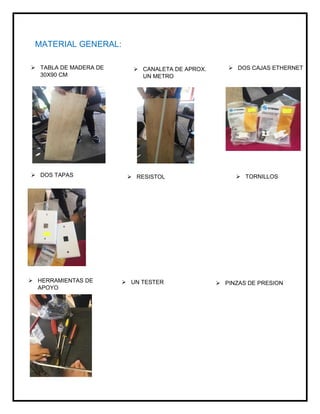

2. MATERIAL GENERAL:
➢ TABLA DE MADERA DE
30X90 CM
➢ CANALETA DE APROX.
UN METRO
➢ DOS CAJAS ETHERNET
➢ DOS TAPAS ➢ RESISTOL ➢ TORNILLOS
➢ UN TESTER➢ HERRAMIENTAS DE
APOYO
➢ PINZAS DE PRESION

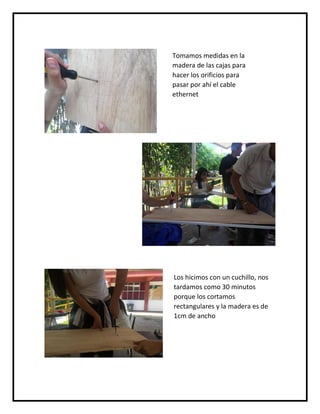

3. Tomamos medidas en la
madera de las cajas para
hacer los orificios para
pasar por ahí el cable
ethernet
Los hicimos con un cuchillo, nos
tardamos como 30 minutos
porque los cortamos
rectangulares y la madera es de
1cm de ancho

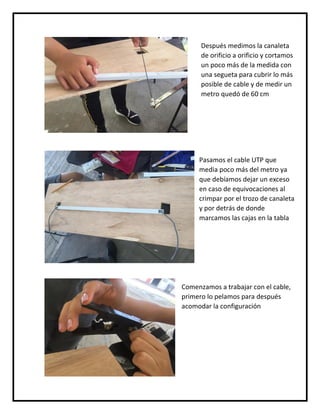

4. Después medimos la canaleta
de orificio a orificio y cortamos
un poco más de la medida con
una segueta para cubrir lo más
posible de cable y de medir un
metro quedó de 60 cm
Pasamos el cable UTP que
media poco más del metro ya
que debíamos dejar un exceso
en caso de equivocaciones al
crimpar por el trozo de canaleta
y por detrás de donde
marcamos las cajas en la tabla
Comenzamos a trabajar con el cable,
primero lo pelamos para después
acomodar la configuración

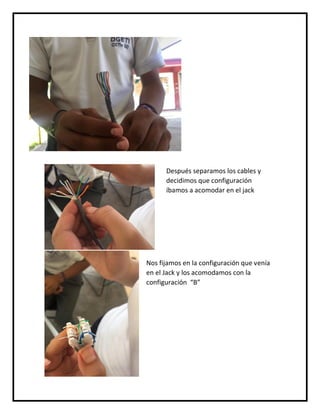

5. Después separamos los cables y
decidimos que configuración
íbamos a acomodar en el jack
Nos fijamos en la configuración que venía
en el Jack y los acomodamos con la
configuración “B”

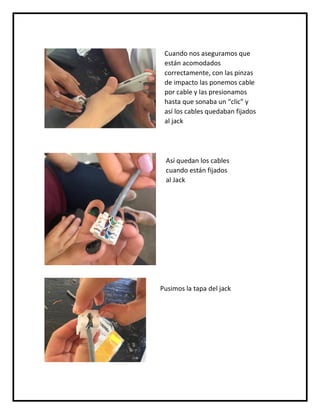

6. Cuando nos aseguramos que
están acomodados
correctamente, con las pinzas
de impacto las ponemos cable
por cable y las presionamos
hasta que sonaba un “clic” y
así los cables quedaban fijados
al jack
Así quedan los cables
cuando están fijados
al Jack
Pusimos la tapa del jack

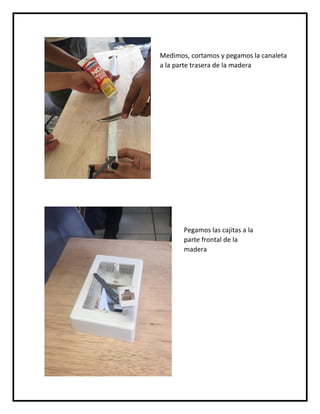

7. Medimos, cortamos y pegamos la canaleta
a la parte trasera de la madera
Pegamos las cajitas a la
parte frontal de la
madera

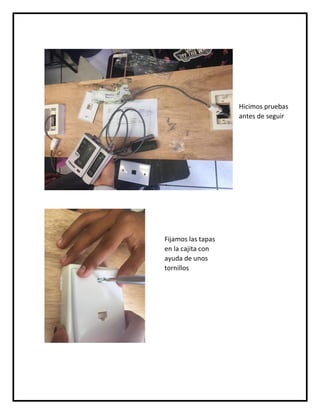

8. Hicimos pruebas
antes de seguir
Fijamos las tapas
en la cajita con
ayuda de unos
tornillos

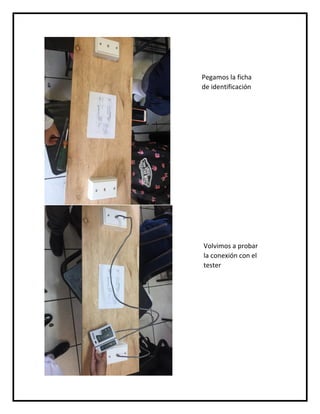

9. Pegamos la ficha
de identificación
Volvimos a probar
la conexión con el
tester

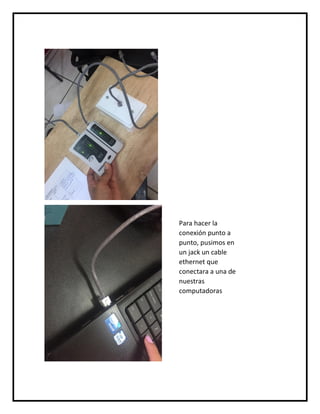

10. Para hacer la
conexión punto a
punto, pusimos en
un jack un cable
ethernet que
conectara a una de
nuestras
computadoras

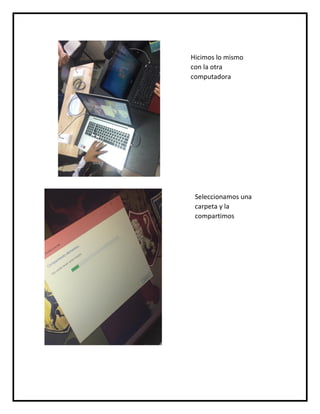

11. Hicimos lo mismo
con la otra
computadora
Seleccionamos una
carpeta y la
compartimos

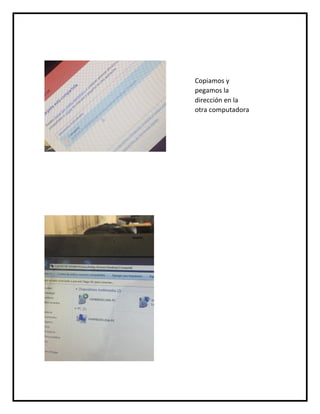

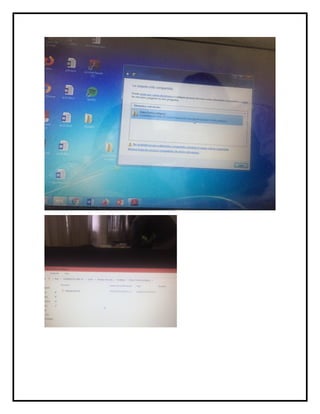

12. Copiamos y
pegamos la
dirección en la
otra computadora

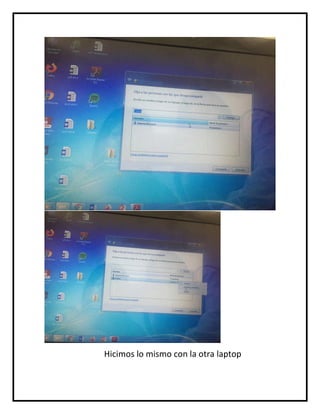

13. Hicimos lo mismo con la otra laptop

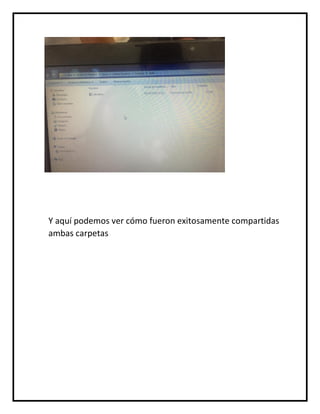

15. Y aquí podemos ver cómo fueron exitosamente compartidas
ambas carpetas
