2. 1). Cable par trenzado.
Es de los más antiguos en el mercado y en algunos tipos de aplicaciones es el
más común, consiste en dos alambres de cobre o a veces de aluminio, aislados
con un grosor de 1 mm aproximado. Los alambres se trenzan con el propósito de
reducir la interferencia eléctrica de pares similares cercanos. Los pares trenzados
se agrupan bajo una cubierta común de PVC (Policloruro de Vinilo) en cables
multipares de pares trenzados (de 2, 4, 8, ...hasta 300 pares).
¿Cómo hacer un cable par trenzado?
Herramientas y materiales necesarios
 1x Cable de red
 1x Crimpadora
 1x Tijeras
 2x Conectores RJ-45

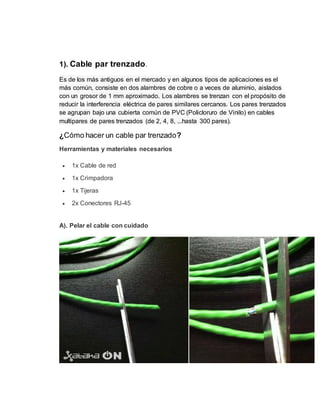

A). Pelar el cable con cuidado

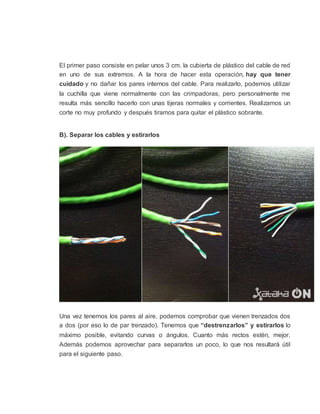

3. El primer paso consiste en pelar unos 3 cm. la cubierta de plástico del cable de red
en uno de sus extremos. A la hora de hacer esta operación, hay que tener
cuidado y no dañar los pares internos del cable. Para realizarlo, podemos utilizar
la cuchilla que viene normalmente con las crimpadoras, pero personalmente me
resulta más sencillo hacerlo con unas tijeras normales y corrientes. Realizamos un
corte no muy profundo y después tiramos para quitar el plástico sobrante.
B). Separar los cables y estirarlos
Una vez tenemos los pares al aire, podemos comprobar que vienen trenzados dos
a dos (por eso lo de par trenzado). Tenemos que “destrenzarlos” y estirarlos lo
máximo posible, evitando curvas o ángulos. Cuanto más rectos estén, mejor.
Además podemos aprovechar para separarlos un poco, lo que nos resultará útil
para el siguiente paso.

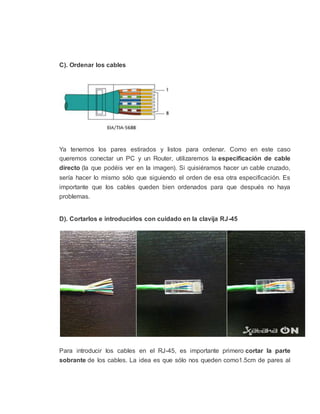

4. C). Ordenar los cables
Ya tenemos los pares estirados y listos para ordenar. Como en este caso
queremos conectar un PC y un Router, utilizaremos la especificación de cable
directo (la que podéis ver en la imagen). Si quisiéramos hacer un cable cruzado,
sería hacer lo mismo sólo que siguiendo el orden de esa otra especificación. Es
importante que los cables queden bien ordenados para que después no haya
problemas.
D). Cortarlos e introducirlos con cuidado en la clavija RJ-45
Para introducir los cables en el RJ-45, es importante primero cortar la parte
sobrante de los cables. La idea es que sólo nos queden como1.5cm de pares al

5. aire, como podéis ver en la imagen. Además, es importante igualar la longitud de
todos ellos para que luego entren y conecten bien dentro de la clavija.
Una vez recortados e igualados, cogemos el conector e introducimos los pares, de
tal manera que el pin 1 (el naranja) nos quede a la izquierda del todo si miramos el
conector con la pestaña hacia abajo. Antes de introducirlos hasta el
fondo, volvemos a comprobar que el orden es el correcto, por si acaso algún
cable se movió de sitio. Si todo va bien, los introducimos hasta el fondo.
Llegados a este punto tenemos que comprobar que los cables llegan hasta el
final del conector (si no fuera así, el cable no funcionaría bien, por lo que habría
que retirar los pares e igualarlos de nuevo) y que el plástico que recubre a los
pares (verde en mi caso) llega a una especie de pestaña interna donde queda
fijado para que no se suelte después.

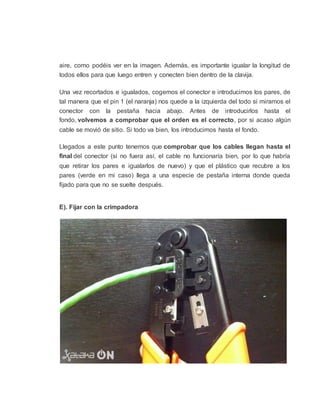

E). Fijar con la crimpadora

6. Si todo está correcto (es importante asegurarse ya que una vez procedamos con
este paso ya quedará fijo), introducimos la clavija RJ-45 en el hueco de la
crimpadora y apretamos moderadamente (no muy flojo pero tampoco sin
pasarse). Sonará un pequeño “clic”. Eso significa que la clavija RJ-45 ya está fija y
bien colocada en su sitio.
F). Repetir con el otro extremo y comprobar
Ya tenemos uno de los extremos. Ahora tendríamos que repetir el proceso con el
otro y después comprobar que el cable funciona. Si no es el caso, posiblemente
hayas tenido algún error a la hora de ordenar los cables por colores o quizás un
par no llega hasta los conectores del RJ-45. No pasa nada: siempre puedes cortar
la “cabeza defectuosa” y volverlo a intentar.

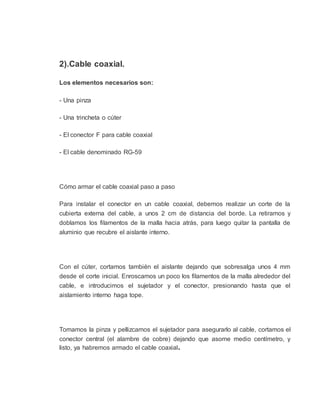

7. 2).Cable coaxial.
Los elementos necesarios son:
- Una pinza
- Una trincheta o cúter
- El conector F para cable coaxial
- El cable denominado RG-59
Cómo armar el cable coaxial paso a paso
Para instalar el conector en un cable coaxial, debemos realizar un corte de la
cubierta externa del cable, a unos 2 cm de distancia del borde. La retiramos y
doblamos los filamentos de la malla hacia atrás, para luego quitar la pantalla de
aluminio que recubre el aislante interno.
Con el cúter, cortamos también el aislante dejando que sobresalga unos 4 mm
desde el corte inicial. Enroscamos un poco los filamentos de la malla alrededor del
cable, e introducimos el sujetador y el conector, presionando hasta que el
aislamiento interno haga tope.
Tomamos la pinza y pellizcamos el sujetador para asegurarlo al cable, cortamos el
conector central (el alambre de cobre) dejando que asome medio centímetro, y
listo, ya habremos armado el cable coaxial.

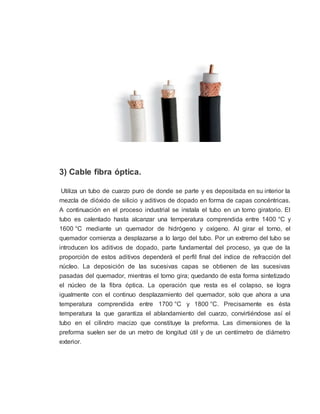

8. 3) Cable fibra óptica.
Utiliza un tubo de cuarzo puro de donde se parte y es depositada en su interior la
mezcla de dióxido de silicio y aditivos de dopado en forma de capas concéntricas.
A continuación en el proceso industrial se instala el tubo en un torno giratorio. El
tubo es calentado hasta alcanzar una temperatura comprendida entre 1400 °C y
1600 °C mediante un quemador de hidrógeno y oxígeno. Al girar el torno, el
quemador comienza a desplazarse a lo largo del tubo. Por un extremo del tubo se
introducen los aditivos de dopado, parte fundamental del proceso, ya que de la
proporción de estos aditivos dependerá el perfil final del índice de refracción del
núcleo. La deposición de las sucesivas capas se obtienen de las sucesivas
pasadas del quemador, mientras el torno gira; quedando de esta forma sintetizado
el núcleo de la fibra óptica. La operación que resta es el colapso, se logra
igualmente con el continuo desplazamiento del quemador, solo que ahora a una
temperatura comprendida entre 1700 °C y 1800 °C. Precisamente es ésta
temperatura la que garantiza el ablandamiento del cuarzo, convirtiéndose así el
tubo en el cilindro macizo que constituye la preforma. Las dimensiones de la
preforma suelen ser de un metro de longitud útil y de un centímetro de diámetro
exterior.

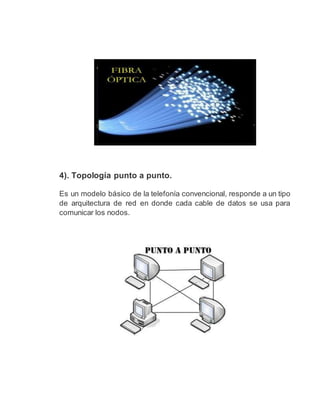

9. 4). Topología punto a punto.
Es un modelo básico de la telefonía convencional, responde a un tipo
de arquitectura de red en donde cada cable de datos se usa para
comunicar los nodos.

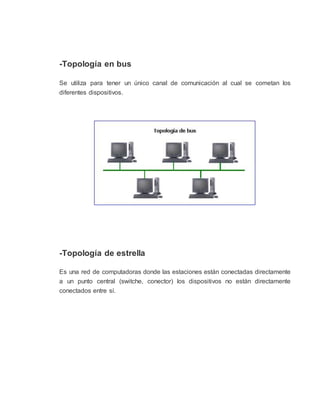

10. -Topología en bus
Se utiliza para tener un único canal de comunicación al cual se cometan los
diferentes dispositivos.
-Topología de estrella
Es una red de computadoras donde las estaciones están conectadas directamente
a un punto central (switche, conector) los dispositivos no están directamente
conectados entre sí.

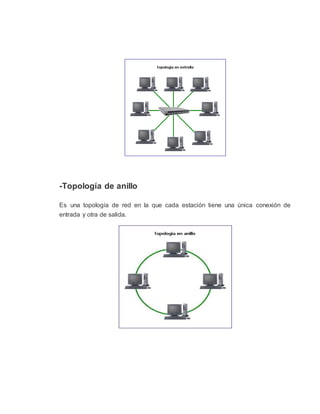

11. -Topología de anillo
Es una topología de red en la que cada estación tiene una única conexión de
entrada y otra de salida.

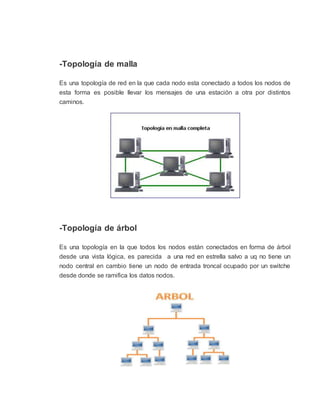

12. -Topología de malla
Es una topología de red en la que cada nodo esta conectado a todos los nodos de
esta forma es posible llevar los mensajes de una estación a otra por distintos
caminos.
-Topología de árbol
Es una topología en la que todos los nodos están conectados en forma de árbol
desde una vista lógica, es parecida a una red en estrella salvo a uq no tiene un
nodo central en cambio tiene un nodo de entrada troncal ocupado por un switche
desde donde se ramifica los datos nodos.

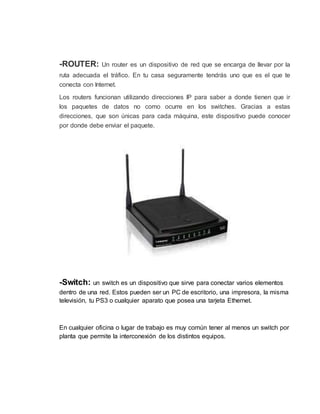

13. -ROUTER: Un router es un dispositivo de red que se encarga de llevar por la
ruta adecuada el tráfico. En tu casa seguramente tendrás uno que es el que te
conecta con Internet.
Los routers funcionan utilizando direcciones IP para saber a donde tienen que ir
los paquetes de datos no como ocurre en los switches. Gracias a estas
direcciones, que son únicas para cada máquina, este dispositivo puede conocer
por donde debe enviar el paquete.
-Switch: un switch es un dispositivo que sirve para conectar varios elementos
dentro de una red. Estos pueden ser un PC de escritorio, una impresora, la misma
televisión, tu PS3 o cualquier aparato que posea una tarjeta Ethernet.
En cualquier oficina o lugar de trabajo es muy común tener al menos un switch por
planta que permite la interconexión de los distintos equipos.

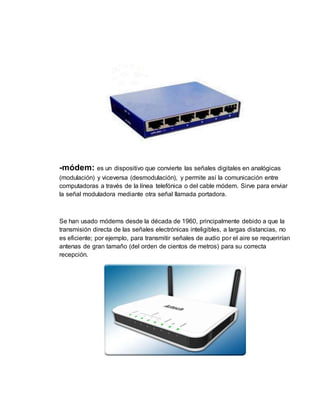

14. -módem: es un dispositivo que convierte las señales digitales en analógicas
(modulación) y viceversa (desmodulación), y permite así la comunicación entre
computadoras a través de la línea telefónica o del cable módem. Sirve para enviar
la señal moduladora mediante otra señal llamada portadora.
Se han usado módems desde la década de 1960, principalmente debido a que la
transmisión directa de las señales electrónicas inteligibles, a largas distancias, no
es eficiente; por ejemplo, para transmitir señales de audio por el aire se requerirían
antenas de gran tamaño (del orden de cientos de metros) para su correcta
recepción.
