Este documento presenta los datos de una carta taquimétrica que incluye las estaciones, puntos, ángulos horizontales, ángulos verticales, estadías inferiores, hilos medios y estadías superiores de una topografía, junto con breves anotaciones sobre cada punto. Se aprecian dos estaciones principales (E1 y E2) y varios puntos de referencia topográficos como bordes de calle, soleras, tapas de alcantarillado, árboles y otros elementos del terreno.

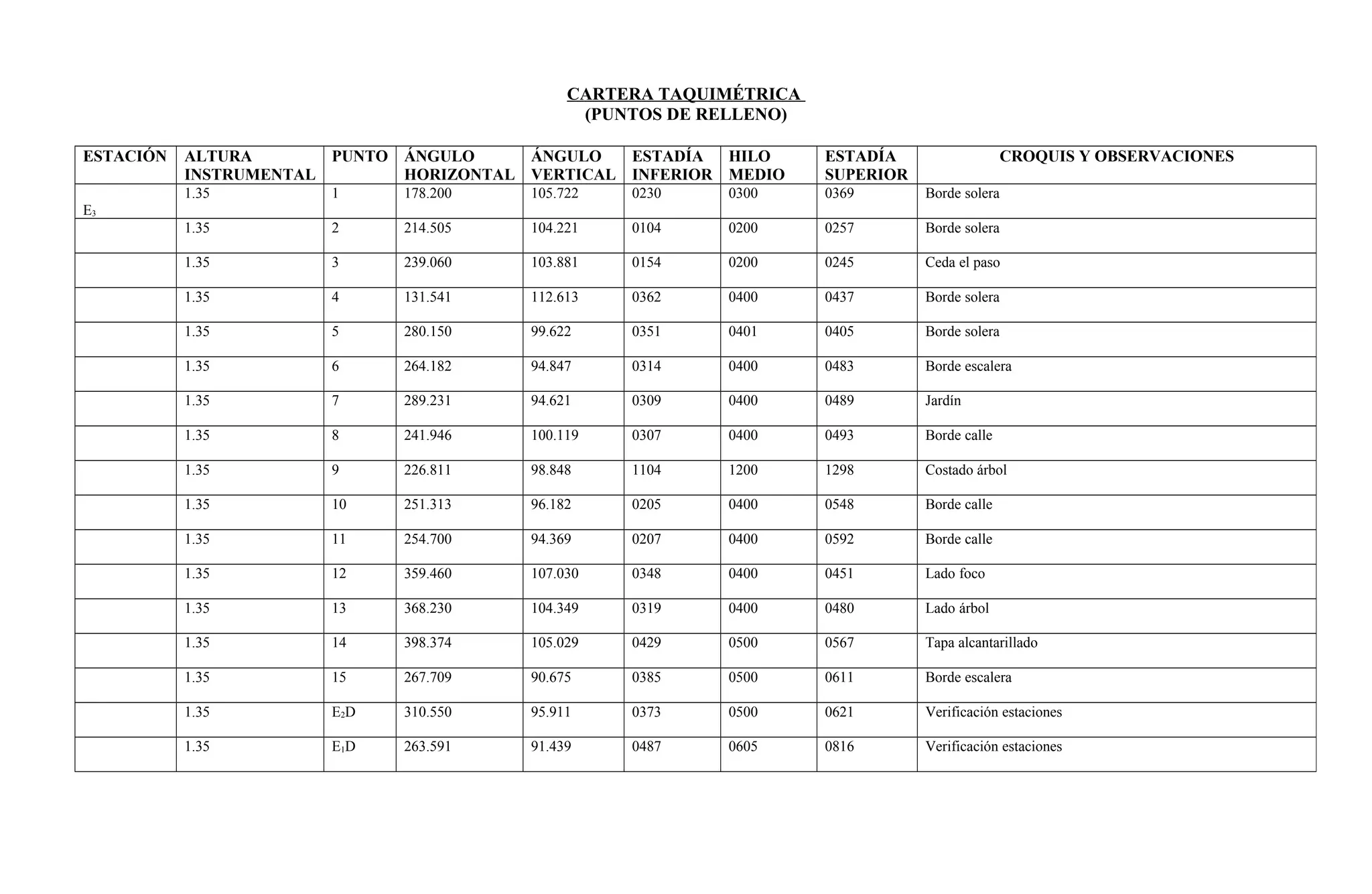

1. CARTERA TAQUIMÉTRICA
(PUNTOS DE RELLENO)
ESTACIÓN ALTURA
INSTRUMENTAL
PUNTO ÁNGULO
HORIZONTAL
ÁNGULO
VERTICAL
ESTADÍA
INFERIOR
HILO
MEDIO
ESTADÍA
SUPERIOR
CROQUIS Y OBSERVACIONES
E3
1.35 1 178.200 105.722 0230 0300 0369 Borde solera
1.35 2 214.505 104.221 0104 0200 0257 Borde solera
1.35 3 239.060 103.881 0154 0200 0245 Ceda el paso
1.35 4 131.541 112.613 0362 0400 0437 Borde solera
1.35 5 280.150 99.622 0351 0401 0405 Borde solera
1.35 6 264.182 94.847 0314 0400 0483 Borde escalera
1.35 7 289.231 94.621 0309 0400 0489 Jardín
1.35 8 241.946 100.119 0307 0400 0493 Borde calle
1.35 9 226.811 98.848 1104 1200 1298 Costado árbol
1.35 10 251.313 96.182 0205 0400 0548 Borde calle
1.35 11 254.700 94.369 0207 0400 0592 Borde calle
1.35 12 359.460 107.030 0348 0400 0451 Lado foco
1.35 13 368.230 104.349 0319 0400 0480 Lado árbol
1.35 14 398.374 105.029 0429 0500 0567 Tapa alcantarillado
1.35 15 267.709 90.675 0385 0500 0611 Borde escalera
1.35 E2D 310.550 95.911 0373 0500 0621 Verificación estaciones
1.35 E1D 263.591 91.439 0487 0605 0816 Verificación estaciones

2. ESTACIÓN ALTURA
INSTRUMENTAL
PUNTO ÁNGULO
HORIZONTAL
ÁNGULO
VERTICAL
ESTADÍA
INFERIOR
HILO
MEDIO
ESTADÍA
SUPERIOR
CROQUIS Y OBSERVACIONES
E2 1.62 16 188.793 96.489 0408 0500 0592 Lado poste
1.62 17 89.661 111.130 0319 0400 0481 Borde solera
1.62 18 188.455 98.770 0238 0300 0361 Lado basurero
1.62 19 215.590 96.478 0314 0400 0484 Entrada sala c-201
1.62 20 59.471 109.740 0324 0400 0474 Borde calle
1.62 21 64.246 114.334 0557 0600 0642 Esquina jardín
1.62 22 212.500 98.023 0446 0500 0553 Tapa alcantarillado
1.62 23 17.609 107.249 0509 0600 0688 Lado sumidero aguas lluvias
1.62 24 32.049 105.244 0270 0400 0530 Borde solera
1.62 25 118.920 111.539 0558 0600 0641 Árbol jardín
1.62 26 145.120 106.296 0433 0500 0567 Planta costado escalera
1.62 27 202.720 95.290 0250 0400 0548 Borde calle (frente a depto O.C.)
1.62 28 205.859 94.743 0505 0700 0890 ¿?¿?¿?¿?¿?
1.62 E1D 200 95.622 0391 0500 0607 Verificación estaciones
1.62 E3D 102.939 109.270 0271 0400 0525 Verificación estaciones
