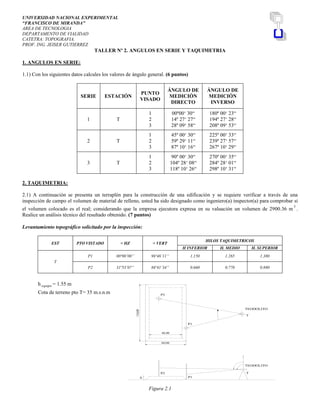

1. UNIVERSIDAD NACIONAL EXPERIMENTAL
“FRANCISCO DE MIRANDA”
AREA DE TECNOLOGIA
DEPARTAMENTO DE VIALIDAD
CATETRA: TOPOGRAFIA.
PROF. ING. JEISER GUTIERREZ
TALLER Nº 2. ANGULOS EN SERIE Y TAQUIMETRIA
1. ANGULOS EN SERIE:
1.1) Con los siguientes datos calcules los valores de ángulo general. (6 puntos)
SERIE ESTACIÓN
PUNTO
VISADO
ÁNGULO DE
MEDICIÓN
DIRECTO
ÁNGULO DE
MEDICIÓN
INVERSO
1 T
1
2
3
00º00‘ 30“
14º 27‘ 27“
28º 09‘ 58“
180º 00‘ 23“
194º 27‘ 28“
208º 09‘ 53“
2 T
1
2
3
45º 00‘ 30“
59º 29‘ 11“
87º 10‘ 16“
225º 00‘ 33“
239º 27‘ 57“
267º 10‘ 29“
3 T
1
2
3
90º 00‘ 30“
104º 28‘ 08“
118º 10‘ 26“
270º 00‘ 35“
284º 28‘ 01“
298º 10‘ 31“
2. TAQUIMETRIA:
2.1) A continuación se presenta un terraplén para la construcción de una edificación y se requiere verificar a través de una
inspección de campo el volumen de material de relleno, usted ha sido designado como ingeniero(a) inspector(a) para comprobar si
el volumen colocado es el real; considerando que la empresa ejecutora expresa en su valuación un volumen de 2900.36 m
3
.
Realice un análisis técnico del resultado obtenido. (7 puntos)
Levantamiento topográfico solicitado por la inspección:
EST PTO VISTADO < HZ < VERT
HILOS TAQUIMETRICOS
H INFERIOR H. MEDIO H. SUPERIOR
T
P1 00º00’00” 96º46’11” 1.150 1.265 1.380
P2 31º53’07” 88º41’34” 0.660 0.770 0.880
h equipo = 1.55 m
Cota de terreno pto T= 35 m.s.n.m
Figura 2.1
h
48,00
60,00
110,00
P2
P1
TEODOLITO
P2
P1
TEODOLITO
T
T

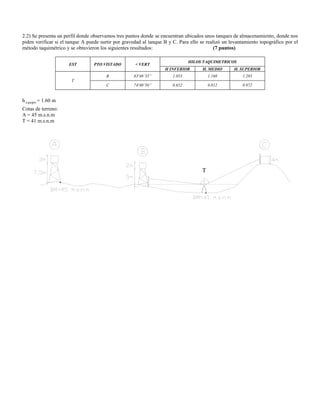

2. 2.2) Se presenta un perfil donde observamos tres puntos donde se encuentran ubicados unos tanques de almacenamiento, donde nos
piden verificar si el tanque A puede surtir por gravedad al tanque B y C. Para ello se realizó un levantamiento topográfico por el
método taquimétrico y se obtuvieron los siguientes resultados: (7 puntos)
EST PTO VISTADO < VERT
HILOS TAQUIMETRICOS
H INFERIOR H. MEDIO H. SUPERIOR
T
B 83º48’35” 1.053 1.168 1.283
C 74º40’56” 0.652 0.812 0.972
h equipo = 1.60 m
Cotas de terreno:
A = 45 m.s.n.m
T = 41 m.s.n.m
T
