1. UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE ARQUITECTURA
DOCENTE: ARQ. HÉCTOR DARIO GONZÁLEZ
RADIACIÓN SOLAR
ELABORADO POR
TADEO RICARDO ARGEÑAL
SAÚL NATÁN CASTRO
JOSÉ MANUEL DÁVILA
FABIÁN LÓPEZ
16 . OCTUBRE . 2012

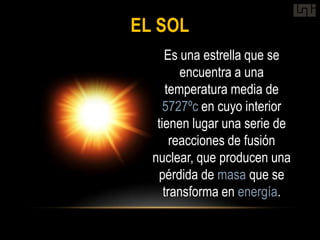

2. EL SOL
Es una estrella que se
encuentra a una
temperatura media de
5727ºc en cuyo interior
tienen lugar una serie de
reacciones de fusión
nuclear, que producen una
pérdida de masa que se
transforma en energía.

3. EL SOL
Esta energía liberada del
Sol se transmite al exterior
mediante la radiación solar.

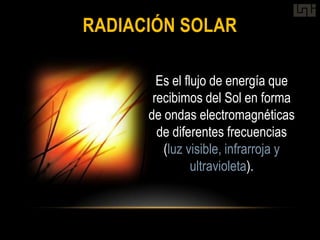

4. RADIACIÓN SOLAR
Es el flujo de energía que
recibimos del Sol en forma
de ondas electromagnéticas
de diferentes frecuencias
(luz visible, infrarroja y
ultravioleta).

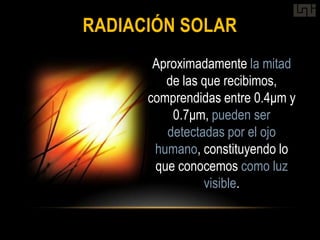

5. RADIACIÓN SOLAR
Aproximadamente la mitad
de las que recibimos,
comprendidas entre 0.4μm y
0.7μm, pueden ser
detectadas por el ojo
humano, constituyendo lo
que conocemos como luz
visible.

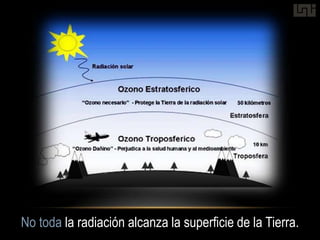

6. No toda la radiación alcanza la superficie de la Tierra.

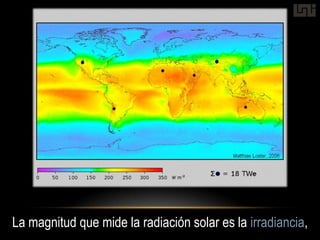

7. La magnitud que mide la radiación solar es la irradiancia,

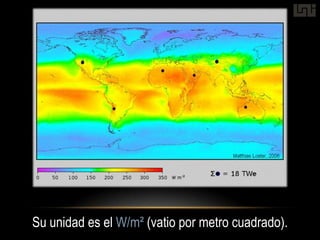

8. Su unidad es el W/m² (vatio por metro cuadrado).

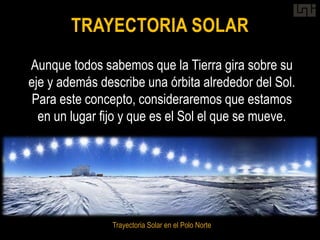

9. TRAYECTORIA SOLAR
Aunque todos sabemos que la Tierra gira sobre su
eje y además describe una órbita alrededor del Sol.
Para este concepto, consideraremos que estamos
en un lugar fijo y que es el Sol el que se mueve.
Trayectoria Solar en el Polo Norte

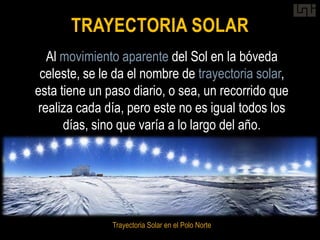

10. TRAYECTORIA SOLAR
Al movimiento aparente del Sol en la bóveda
celeste, se le da el nombre de trayectoria solar,
esta tiene un paso diario, o sea, un recorrido que
realiza cada día, pero este no es igual todos los
días, sino que varía a lo largo del año.
Trayectoria Solar en el Polo Norte

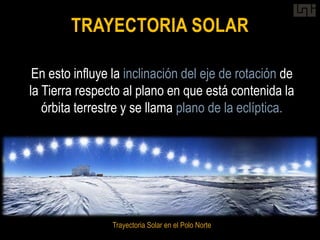

11. TRAYECTORIA SOLAR
En esto influye la inclinación del eje de rotación de
la Tierra respecto al plano en que está contenida la
órbita terrestre y se llama plano de la eclíptica.
Trayectoria Solar en el Polo Norte

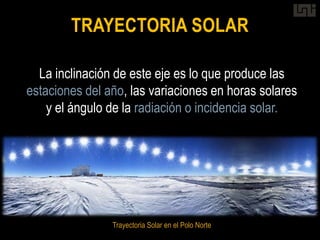

12. TRAYECTORIA SOLAR
La inclinación de este eje es lo que produce las
estaciones del año, las variaciones en horas solares
y el ángulo de la radiación o incidencia solar.
Trayectoria Solar en el Polo Norte

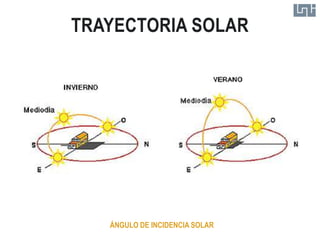

13. TRAYECTORIA SOLAR
ÁNGULO DE INCIDENCIA SOLAR

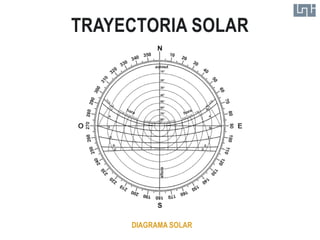

14. TRAYECTORIA SOLAR
DIAGRAMA SOLAR

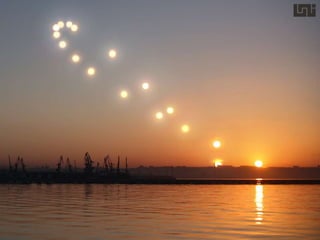

15. ANALEMA
Es la curva que describe la posición del Sol en el
cielo si todos los días del año se lo observa a la
misma hora del día y desde el mismo lugar de
observación. El analema forma una curva que suele
ser, aproximadamente, una forma de ocho.

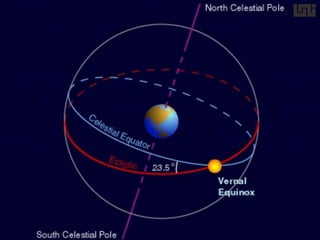

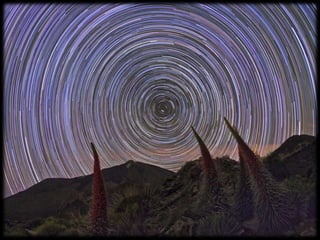

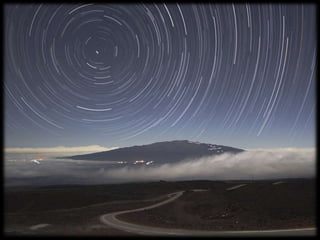

18. ECUADOR CELESTE
Es un gran círculo en la imaginaria esfera celeste en
el mismo plano que el ecuador y por tanto
perpendicular al eje de rotación de la Tierra. En otras
palabras, es la proyección del ecuador terrestre en el
espacio.

20. Foto tomada durante el Equinoccio de primavera en el Observatorio del Teide.

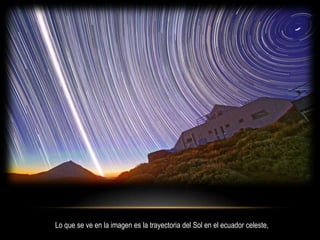

21. Lo que se ve en la imagen es la trayectoria del Sol en el ecuador celeste,

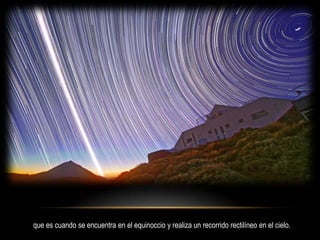

22. que es cuando se encuentra en el equinoccio y realiza un recorrido rectilíneo en el cielo.

23. Las estrellas aparecen en trayectorias curvas a uno y otro lado del trazo solar.

24. La estrella Polar y el polo norte celeste se ve a la derecha, sobre el laboratorio solar.

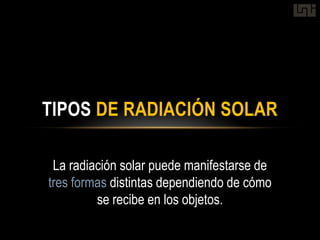

27. TIPOS DE RADIACIÓN SOLAR
La radiación solar puede manifestarse de
tres formas distintas dependiendo de cómo
se recibe en los objetos.

28. RADIACIÓN SOLAR DIRECTA
Es la radiación que llega directamente del
Sol sin haber sufrido cambio alguno en su
dirección.

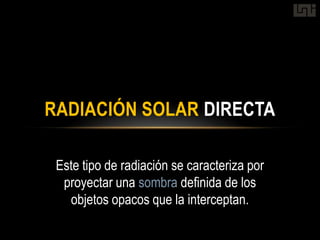

29. RADIACIÓN SOLAR DIRECTA
Este tipo de radiación se caracteriza por
proyectar una sombra definida de los
objetos opacos que la interceptan.

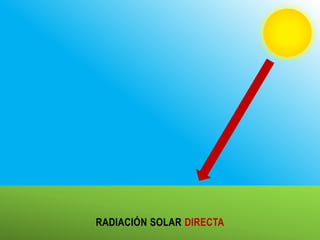

30. RADIACIÓN SOLAR DIRECTA

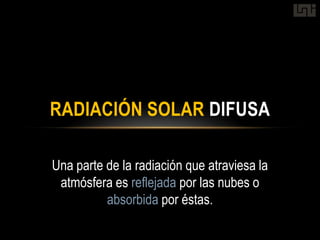

31. RADIACIÓN SOLAR DIFUSA
Una parte de la radiación que atraviesa la
atmósfera es reflejada por las nubes o
absorbida por éstas.

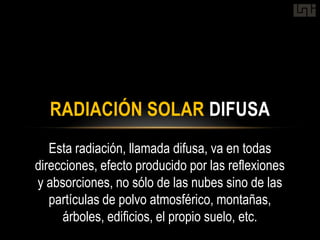

32. RADIACIÓN SOLAR DIFUSA
Esta radiación, llamada difusa, va en todas
direcciones, efecto producido por las reflexiones
y absorciones, no sólo de las nubes sino de las
partículas de polvo atmosférico, montañas,
árboles, edificios, el propio suelo, etc.

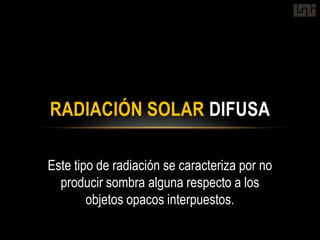

33. RADIACIÓN SOLAR DIFUSA
Este tipo de radiación se caracteriza por no
producir sombra alguna respecto a los
objetos opacos interpuestos.

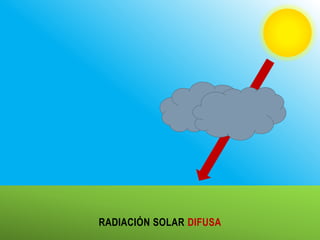

34. RADIACIÓN SOLAR DIFUSA

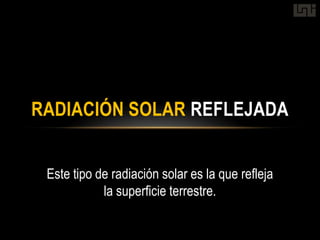

35. RADIACIÓN SOLAR REFLEJADA
Este tipo de radiación solar es la que refleja
la superficie terrestre.

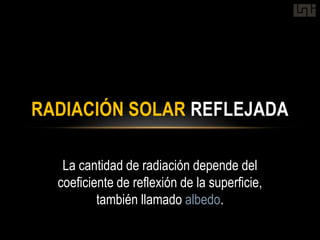

36. RADIACIÓN SOLAR REFLEJADA
La cantidad de radiación depende del
coeficiente de reflexión de la superficie,
también llamado albedo.

37. RADIACIÓN SOLAR REFLEJADA
Las superficies horizontales no reciben
ninguna radiación reflejada, porque no ven
ninguna superficie terrestre y las superficies
verticales son las que más radiación
reflejada reciben.

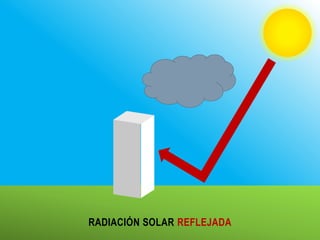

38. RADIACIÓN SOLAR REFLEJADA

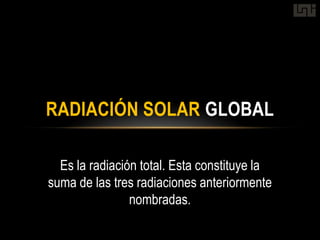

39. RADIACIÓN SOLAR GLOBAL
Es la radiación total. Esta constituye la
suma de las tres radiaciones anteriormente
nombradas.

40. APLICACIÓN EN
ARQUITECTURA

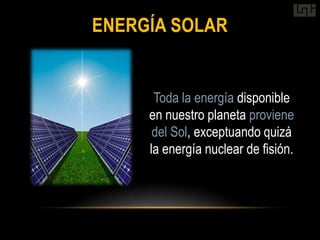

41. ENERGÍA SOLAR
Toda la energía disponible
en nuestro planeta proviene
del Sol, exceptuando quizá
la energía nuclear de fisión.

42. ENERGÍA SOLAR
La energía solar es la
energía obtenida a partir del
aprovechamiento de la
radiación electromagnética
procedente del Sol.

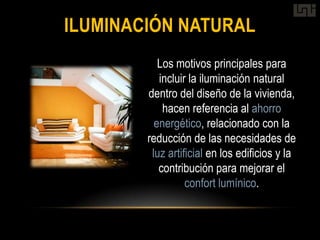

43. ILUMINACIÓN NATURAL
Los motivos principales para
incluir la iluminación natural
dentro del diseño de la vivienda,
hacen referencia al ahorro
energético, relacionado con la
reducción de las necesidades de
luz artificial en los edificios y la
contribución para mejorar el
confort lumínico.

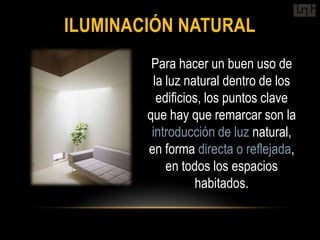

44. ILUMINACIÓN NATURAL
Para hacer un buen uso de
la luz natural dentro de los
edificios, los puntos clave
que hay que remarcar son la
introducción de luz natural,
en forma directa o reflejada,
en todos los espacios
habitados.

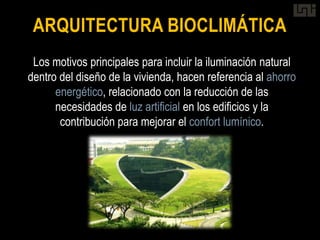

45. ARQUITECTURA BIOCLIMÁTICA
Los motivos principales para incluir la iluminación natural
dentro del diseño de la vivienda, hacen referencia al ahorro
energético, relacionado con la reducción de las
necesidades de luz artificial en los edificios y la
contribución para mejorar el confort lumínico.

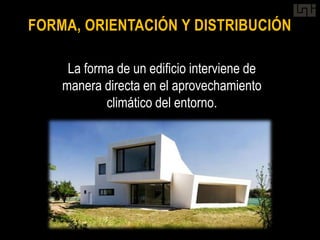

46. FORMA, ORIENTACIÓN Y DISTRIBUCIÓN
La forma de un edificio interviene de
manera directa en el aprovechamiento
climático del entorno.

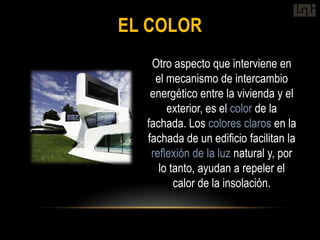

47. EL COLOR
Otro aspecto que interviene en
el mecanismo de intercambio
energético entre la vivienda y el
exterior, es el color de la
fachada. Los colores claros en la
fachada de un edificio facilitan la
reflexión de la luz natural y, por
lo tanto, ayudan a repeler el
calor de la insolación.

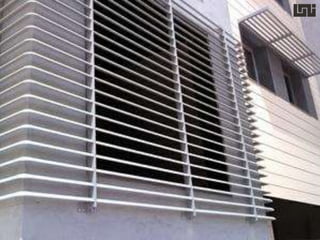

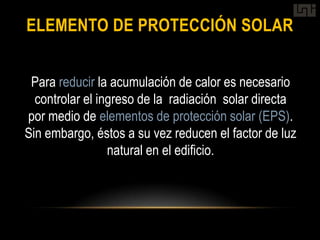

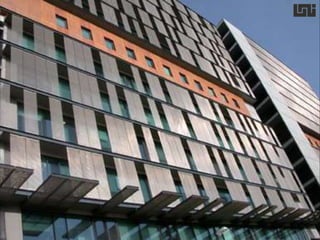

48. ELEMENTO DE PROTECCIÓN SOLAR
Para reducir la acumulación de calor es necesario
controlar el ingreso de la radiación solar directa
por medio de elementos de protección solar (EPS).
Sin embargo, éstos a su vez reducen el factor de luz
natural en el edificio.

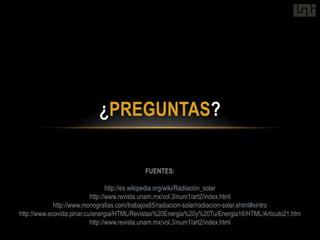

51. ¿PREGUNTAS?
FUENTES:
http://es.wikipedia.org/wiki/Radiación_solar
http://www.revista.unam.mx/vol.3/num1/art2/index.html
http://www.monografias.com/trabajos65/radiacion-solar/radiacion-solar.shtml#xintro
http://www.ecovida.pinar.cu/energia/HTML/Revistas%20Energia%20y%20Tu/Energia16/HTML/Articulo21.htm
http://www.revista.unam.mx/vol.3/num1/art2/index.html

52. GRACIAS POR TU ATENCIÓN
