El documento compara las ranuras PCI, AGP y PCI-Express. El bus PCI original funciona a 33MHz y ofrece una velocidad de transferencia de 133Mbps, suficiente para tarjetas 2D pero no 3D. El bus AGP fue diseñado para tarjetas de video y opera a velocidades mayores, hasta 533MHz en el modo AGP 8X. El bus PCI-Express es aún más rápido, funcionando a hasta 2128MHz para tarjetas gráficas PCI-Express 16X, y ha reemplazado a PCI y AGP como el estándar actual.

1. RANURAS DE
EXPANSIÓN
LIC. DAVID FERNÁNDEZ
GONZÁLEZ

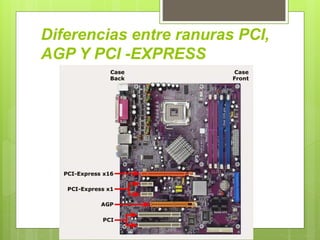

2. Diferencias entre ranuras PCI,
AGP Y PCI -EXPRESS

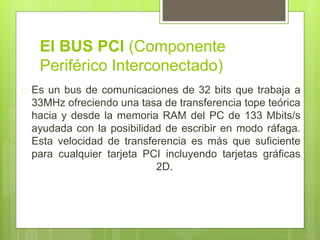

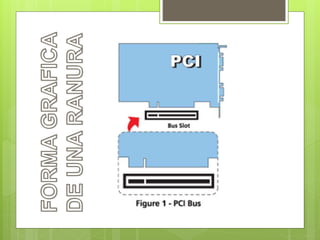

3. El BUS PCI (Componente
Periférico Interconectado)
 Es un bus de comunicaciones de 32 bits que trabaja a
33MHz ofreciendo una tasa de transferencia tope teórica
hacia y desde la memoria RAM del PC de 133 Mbits/s
ayudada con la posibilidad de escribir en modo ráfaga.
Esta velocidad de transferencia es más que suficiente
para cualquier tarjeta PCI incluyendo tarjetas gráficas
2D.

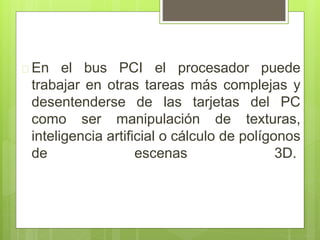

5.  En el bus PCI el procesador puede
trabajar en otras tareas más complejas y
desentenderse de las tarjetas del PC
como ser manipulación de texturas,
inteligencia artificial o cálculo de polígonos
de escenas 3D.

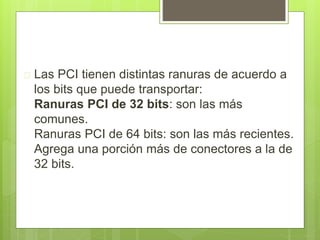

6.  Las PCI tienen distintas ranuras de acuerdo a
los bits que puede transportar:
Ranuras PCI de 32 bits: son las más
comunes.
Ranuras PCI de 64 bits: son las más recientes.
Agrega una porción más de conectores a la de
32 bits.

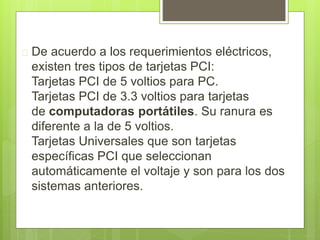

7.  De acuerdo a los requerimientos eléctricos,
existen tres tipos de tarjetas PCI:
Tarjetas PCI de 5 voltios para PC.
Tarjetas PCI de 3.3 voltios para tarjetas
de computadoras portátiles. Su ranura es
diferente a la de 5 voltios.
Tarjetas Universales que son tarjetas
específicas PCI que seleccionan
automáticamente el voltaje y son para los dos
sistemas anteriores.

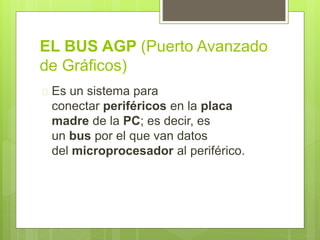

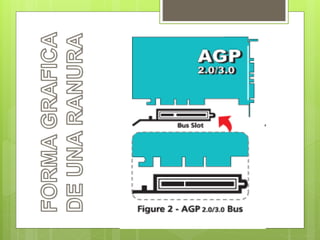

8. EL BUS AGP (Puerto Avanzado
de Gráficos)
 Es un sistema para
conectar periféricos en la placa
madre de la PC; es decir, es
un bus por el que van datos
del microprocesador al periférico.

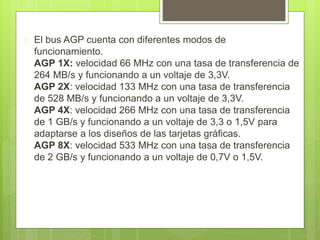

10.  El bus AGP cuenta con diferentes modos de
funcionamiento.
AGP 1X: velocidad 66 MHz con una tasa de transferencia de
264 MB/s y funcionando a un voltaje de 3,3V.
AGP 2X: velocidad 133 MHz con una tasa de transferencia
de 528 MB/s y funcionando a un voltaje de 3,3V.
AGP 4X: velocidad 266 MHz con una tasa de transferencia
de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para
adaptarse a los diseños de las tarjetas gráficas.
AGP 8X: velocidad 533 MHz con una tasa de transferencia
de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

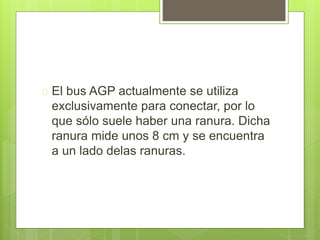

11.  El bus AGP actualmente se utiliza
exclusivamente para conectar, por lo
que sólo suele haber una ranura. Dicha
ranura mide unos 8 cm y se encuentra
a un lado delas ranuras.

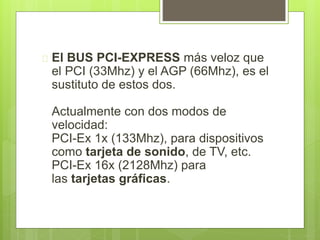

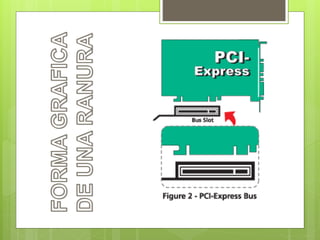

12.  El BUS PCI-EXPRESS más veloz que
el PCI (33Mhz) y el AGP (66Mhz), es el
sustituto de estos dos.
Actualmente con dos modos de
velocidad:
PCI-Ex 1x (133Mhz), para dispositivos
como tarjeta de sonido, de TV, etc.
PCI-Ex 16x (2128Mhz) para
las tarjetas gráficas.

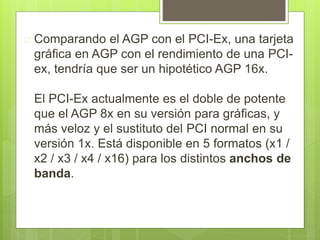

13.  Comparando el AGP con el PCI-Ex, una tarjeta
gráfica en AGP con el rendimiento de una PCI-ex,
tendría que ser un hipotético AGP 16x.
El PCI-Ex actualmente es el doble de potente
que el AGP 8x en su versión para gráficas, y
más veloz y el sustituto del PCI normal en su
versión 1x. Está disponible en 5 formatos (x1 /
x2 / x3 / x4 / x16) para los distintos anchos de
banda.

14.  El PCI Express x2 está compuesto por dos
lanes y el ancho de banda máximo es
de500MB/s para una dirección y de 1000MB/s
para las dos direcciones y en el caso del
sustituto del AGP, el PCIe X16 es de 4.000MB/s
para una dirección y de 8.000MB/s en las dos
direcciones.
