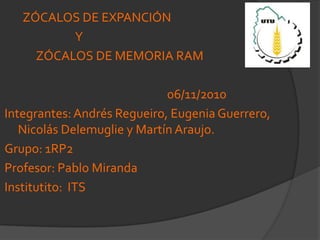

1. ZÓCALOS DE EXPANCIÓN Y ZÓCALOS DE MEMORIA RAM 06/11/2010Integrantes: Andrés Regueiro, Eugenia Guerrero, Nicolás Delemuglie y Martín Araujo.Grupo: 1RP2Profesor: Pablo MirandaInstitutito: ITS

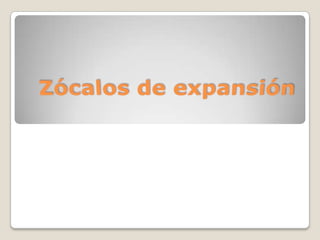

2. Zócalos de expansión

3. Definición:Son utilizados para aumentar las prestaciones del PC, algunas tarjetas que se pueden insertar en los mismos son: Tarjetas gráficas, de red y de sonido. Los diferentes tipos son: ISA 8 (XT), ISA 16 (AT), EISA, VESA, AMR, CNR, AGP, PCI, PCIX y PCI-EXPRESS.

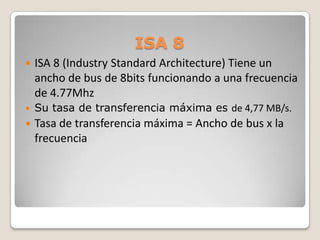

4. ISA 8 ISA 8 (Industry Standard Architecture) Tiene un ancho de bus de 8bits funcionando a una frecuencia de 4.77MhzSu tasa de transferencia máxima es de 4,77 MB/s. Tasa de transferencia máxima = Ancho de bus x la frecuencia

5. Zócalo ISA 8Tarjeta gráfica ISA 8

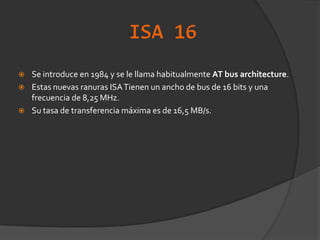

6. ISA 16Se introduce en 1984 y se le llama habitualmente AT bus architecture.Estas nuevas ranuras ISA Tienen un ancho de bus de 16 bits y una frecuencia de 8,25 MHz. Su tasa de transferencia máxima es de 16,5 MB/s.

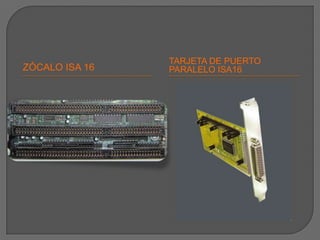

7. Zócalo ISA 16Tarjeta de puerto paralelo isa16

8. EISAEISA (Extended Industrial Standart Architecture). Tiene un ancho de bus de 32 bits. Trabaja a una velocidad de 8.33 MHz.Su tasa de transferencia máxima es de 33,22 Mb/s.

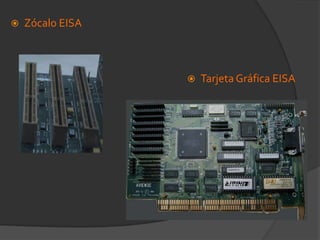

9. Zócalo EISATarjeta Gráfica EISA

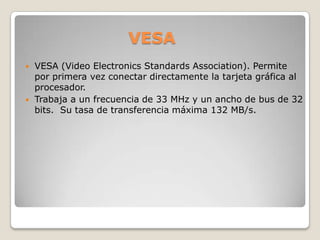

10. VESAVESA (Video Electronics Standards Association). Permite por primera vez conectar directamente la tarjeta gráfica al procesador. Trabaja a un frecuencia de 33 MHz y un ancho de bus de 32 bits. Su tasa de transferencia máxima 132 MB/s.

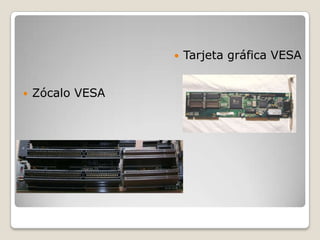

11. Tarjeta gráfica VESAZócalo VESA

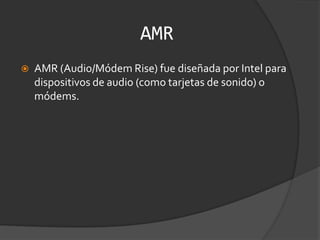

12. AMRAMR (Audio/Módem Rise) fue diseñada por Intel para dispositivos de audio (como tarjetas de sonido) o módems.

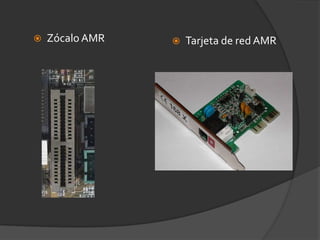

13. Zócalo AMRTarjeta de red AMR

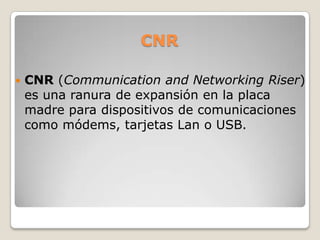

14. CNRCNR (Communication and Networking Riser) es una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB.

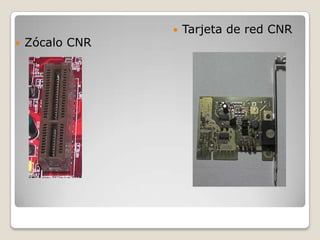

15. Tarjeta de red CNRZócalo CNR

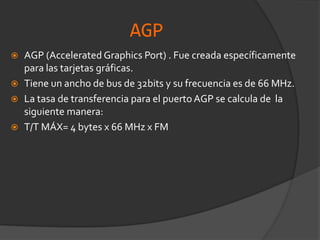

16. AGPAGP (Accelerated Graphics Port) . Fue creada específicamente para las tarjetas gráficas.Tiene un ancho de bus de 32bits y su frecuencia es de 66 MHz.La tasa de transferencia para el puerto AGP se calcula de la siguiente manera: T/T MÁX= 4 bytes x 66 MHz x FM

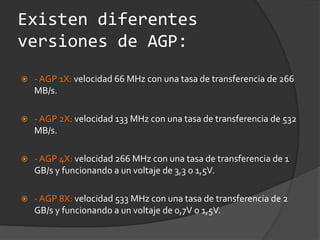

17. Existen diferentes versiones de AGP:- AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s. - AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s.- AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V.- AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

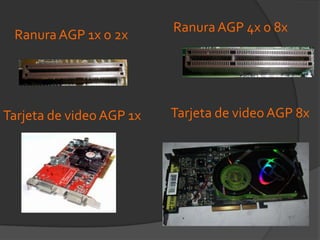

18. Ranura AGP 4x o 8xRanura AGP 1x o 2xTarjeta de video AGP 8xTarjeta de video AGP 1x

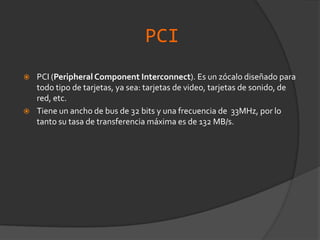

19. PCIPCI (Peripheral Component Interconnect). Es un zócalo diseñado para todo tipo de tarjetas, ya sea: tarjetas de video, tarjetas de sonido, de red, etc.Tiene un ancho de bus de 32 bits y una frecuencia de 33MHz, por lo tanto su tasa de transferencia máxima es de 132 MB/s.

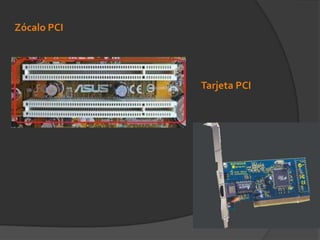

20. Zócalo PCI Tarjeta PCI

21. PCIXPCIX tiene un ancho de bus de 64 bits, tiene una frecuencia de 66Mhz, 100Mhz o 133Mhz (según su versión). En su máxima versión tienen una capacidad de transferencia de 1064MB/s.

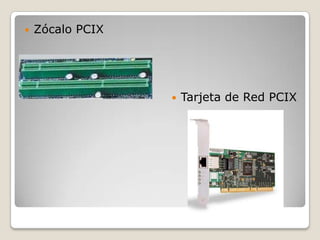

22. Zócalo PCIXTarjeta de Red PCIX

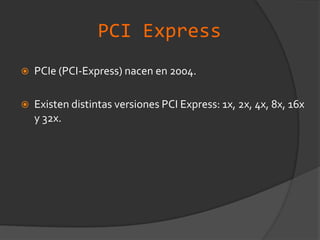

23. PCI ExpressPCIe (PCI-Express) nacen en 2004.Existen distintas versiones PCI Express: 1x, 2x, 4x, 8x, 16x y 32x.

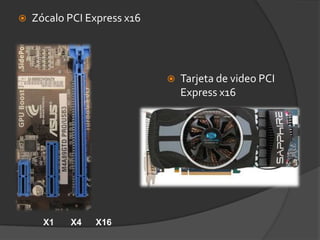

24. Zócalo PCI Express x16Tarjeta de video PCI Express x16X1X4X16

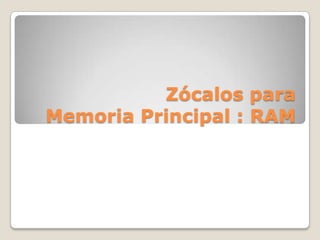

25. Zócalos paraMemoria Principal : RAM

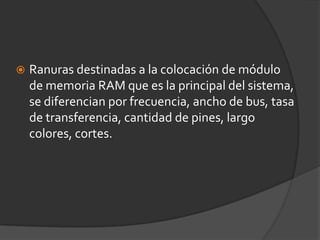

26. Ranuras destinadas a la colocación de módulo de memoria RAM que es la principal del sistema, se diferencian por frecuencia, ancho de bus, tasa de transferencia, cantidad de pines, largo colores, cortes.

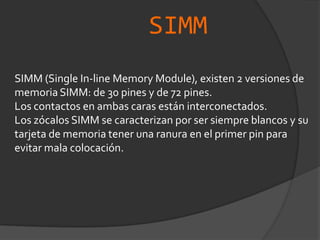

27. SIMMSIMM (Single In-line Memory Module), existen 2 versiones de memoria SIMM: de 30 pines y de 72 pines.Los contactos en ambas caras están interconectados.Los zócalos SIMM se caracterizan por ser siempre blancos y su tarjeta de memoria tener una ranura en el primer pin para evitar mala colocación.

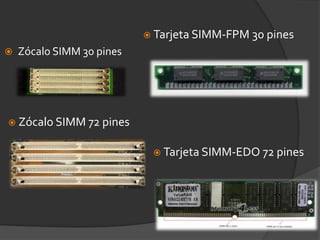

28. Tarjeta SIMM-FPM 30 pinesZócalo SIMM 30 pinesZócalo SIMM 72 pines

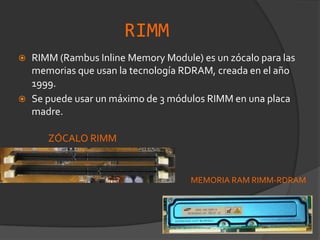

29. Tarjeta SIMM-EDO 72 pinesRIMMRIMM (Rambus Inline Memory Module) es un zócalo para las memorias que usan la tecnología RDRAM, creada en el año 1999.Se puede usar un máximo de 3 módulos RIMM en una placa madre.ZÓCALO RIMMMEMORIA RAM RIMM-RDRAM

30. DIMMDIMM(Dual In-line Memory Module), existen diferentes tipos : SDR, DDR, DDR2, DDR3, etc.Poseen pines en ambos lados de su cara

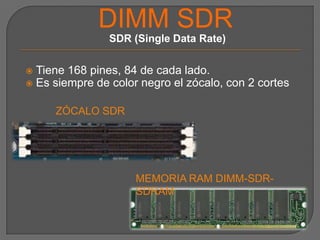

31. DIMM SDRSDR (Single Data Rate)Tiene 168 pines, 84 de cada lado.

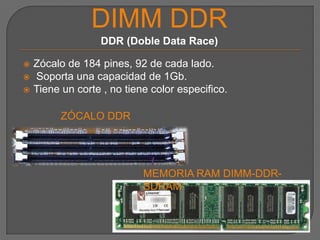

32. Es siempre de color negro el zócalo, con 2 cortes ZÓCALO SDRMEMORIA RAM DIMM-SDR-SDRAM

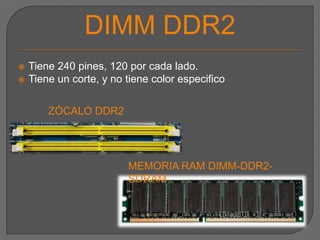

33. DIMM DDRDDR (Doble Data Race)Zócalo de 184 pines, 92 de cada lado. Soporta una capacidad de 1Gb.Tiene un corte , no tiene color especifico.ZÓCALO DDRMEMORIA RAM DIMM-DDR-SDRAM

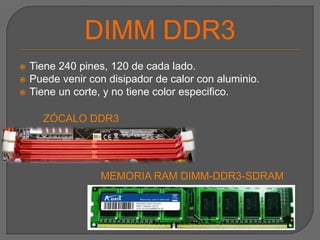

34. DIMM DDR2Tiene 240 pines, 120 por cada lado.Tiene un corte, y no tiene color especificoZÓCALO DDR2MEMORIA RAM DIMM-DDR2-SDRAM
