1. UNIVERSIDAD FERMIN TORO
VICEREPTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE TELECOMUNICACIONES
REVISTA DIGITAL RDSI
Alumno:
Laura Elizabeth Paiva Rivas
¿Qué es RDSI?

2. Se define dadas sus siglas como RSDI Red Digital de Servicios Integrados es una tecnología que
permite transmisión de datos, imágenes, voz, video y texto en forma digital. RDSI le permite la
conexión de varios dispositivos sobre un solo medio de transmisión, pudiéndose utilizar
simultáneamente dos (en el caso del acceso básico).La RDSI ofrece numerosas ventajas
respecto a la tecnología análoga tradicional. Por ejemplo, los sistemas telefónicos típicos
requieren una línea separada para cada aparato (teléfono, fax, computadora, etc.), si se desea
usarlos al mismo tiempo. Una de las modalidades de la RDSI es el acceso básico (RDSI-Básico), la
cual provee al cliente dos canales de comunicación independientes con velocidad de 64 kbps
cada uno.
Se puede decir entonces que la RDSI es una red que procede por evolución de la red telefónica
existente, que al ofrecer conexiones digitales de extremo a extremo permite la integración de
multitud de servicios en un único acceso, independientemente de la naturaleza de la
información a transmitir y del equipo terminal que la genere.
Por ejemplo, un computador de un usuario
conversa con otro computador ubicado en otra
ciudad, mientras ese usuario recibe
simultáneamente un fax desde una ciudad
diferente. Esta simultaneidad de dos
comunicaciones puede hacerse a través de la
conexión de un sólo par de hilos telefónicos
entre el usuario y la central RDSI.
Su concepción se hizo para aprovechar la
infraestructura de cableado telefónico
convencional, en el acceso de sus usuarios. Por
eso, al suscribirse al servicio, los usuarios se
conectan generalmente a través de uno o dos
pares telefónicos, lo que lo hace muy
económico. Cuando se requiera, la conexión
también puede hacerse por fibra óptica o por
medio inalámbrico.
RED DIGITAL DE BANDA ANCHA (RDSI-BA)

3. Permite la integración de todo tipo de servicios portadores, teleservicios y servicios
complementarios, de distribución o interactivos, que requieran velocidades superiores a los
2Mbits/s. Hay dos aspectos tecnológicas básicos para el desarrollo de la RDSI-BA, que son la
introducción de la fibra óptica hasta el propio abonado (proporciona el ancho de banda
requerido y la elección del modo de transferencia en la red. Existen dos motos posibles:
. STM (modo de transferencia síncrono): cada intervalo de tiempo de la trama se asigna a un
determinado servicio durante toda la duración de la llamada.
. ATM (modo de transferencia asíncrono): no existen intervalos de tiempo asignados
específicamente, organizándose la información en bloques de longitud fija con una cabecera
que contiene una etiqueta para identificaron del canal.
RED DIGITAL DE BANDA ESTRECHA (RDSI-BE)
Es la primera RDSI, permite soportar todo tipo de servicios ya sean estos de voz, datos texto o
imágenes. Su procedencia, por evolución de la red telefónica, garantiza la continuidad de los
actuales servicios que ésta ofrece incluso usando los mismos terminales, siendo sólo necesario
la incorporación de ciertos adaptadores. Trabaja con conexiones conmutadas de 64 Kbits/s
pudiendo llegar hasta 2Mbits/s.
5. ESTRUCTURAS BÁSICAS
El acceso de usuario a la RDSI está compuesto por varios tipos de canales de Transporte de
datos
. Canal B: Canal de Comunicación. Transporta la voz o los datos generados por el terminal del
usuario (64 Kbits/s).
. Canal D: Canal de Control. Transporta la señalización de llamada (16 Kbits/s o 64 Kbits/s).
. Canal H: Es igual que el B pero con velocidades más elevadas. Hay tres tipos:
. H0 Þ 348 Kbits/s
. H11 Þ 1.536 Kbits/s
. H12 Þ 1.920 Kbits/s
Existen dos tipos de acceso para estas líneas:

4. Acceso Básico (2B+D): se compones de 2 canales B de comunicación de alta velocidad (64
Kbits/s) que pueden utilizarse indistintamente para voz y datos, sólo para voz o sólo para datos
y un canal de control de 16 Kbits/s. Es el utilizado por la RDSI-BE
Acceso Primario (30B+D): proporciona 30 canales B a 64 Kbits/s y un canal D, en este caso
también de 64 Kbits/s, con una velocidad total de 2Mbits/s. Es el utilizado por la RDSI-BA.
CABLEADO
El cableado externo a nuestro domicilio que utiliza la RDSI es el normal de 2 hilos, un par de
cobre, únicamente el cableado desde el cajetín de entrada dentro de nuestro domicilio, hasta
los equipos deberá tener 4 hilos: 2 para emisión y 2 para recepción, los conectores de este tipo
de cableado se denominan RJ45 (tiene un total de 8 hilos, conexionado plano), los 4 hilos
restantes se pueden utilizar para proporcionar alimentación a los equipos conectados,
dependiendo siempre de las especificaciones de cada fabricante.
TIPOS DE TERMINALES
TR1 (terminación de red 1): siempre está presente ya que es como la roseta telefónica es de
transmisión. Lo instala telefónica cuando se pide un alta de acceso. Con un TR1 podemos
enganchar hasta 8 terminales, que se conectarán directamente si son terminales RDSI o
mediante un AT (adaptador de Terminal) si no lo son.
TR2 (terminación de red 2): se conecta siempre al TR1 y es mucho más complejo ya que realiza
funciones de conmutación, concentración, mantenimiento, etc. Normalmente la existencia de
una terminal del tipo TR2 está asociado a un acceso primario. Un ejemplo de terminal TR2 es un
central digital o un equipo de acceso a una LAN. Se utiliza, por ejemplo, para realizar las
llamadas entre dos teléfonos dentro de la compañía. Al TR2 se pueden conectar directamente
los terminales y teléfonos, si no son terminales RDSI hay que utilizar un AT.
ET1 (equipo terminal 1): terminal RDSI (Ej. teléfono digital).
ET2 (equipo terminal 2): terminal que no es RDSI, para conectarlos necesitan un AT.
AT: adaptador de terminal.
PUNTOS DE REFERENCIA

5. Definidos por el CCITT.
U: conexión entre la central RDSI en la oficina del proveedor de servicios y las instalaciones del
cliente, constituido por un par trenzado de dos hilos de cobre.
T: es lo que el conector TR1 provee al usuario.
S: interface entre el ET2 de la RDSI y las terminales de la RDSI
R: conexión entre el adaptador del terminal y los terminales que no corresponden a RDSI.
SERVICIOS RDSI
Servicios portadores: proporcionan los medios para transmitir información (voz, datos, vídeo)
entre usuarios en tiempo real y sin alteración del contenido del mensaje. Son servicios que
transportan los datos de extremo a extremo. Son de dos tipos:
En modo paquete: Divide una sola conversación en fragmentos pequeños, da a cada uno de
estos fragmentos una dirección y un número de secuencias, y los envía a través del cable (junto
con otras conversaciones). Como cada paquete tiene su propia dirección, puede compartir el
ancho de banda sin mezclarse con otros paquetes. Casa paquete podrá seguir un camino
diferente. Puede utilizar canales B y el canal D para transmitir datos.
En modo circuito: se establece una conexión entre el equipo que llama y el llamado, y el circuito
permanece dedicado a esa conversación hasta que una parte desconecta. Las dos partes son las
únicas que pueden utilizar la conexión mientras mantienen la llamada, incluso si no existe
transmisión de datos todo el ancho de banda está dedicado a esta comunicación. Utiliza canales
B para transmitir datos y el canal D para controlar la llamada.
Entre los servicios portadores podemos citar la telefonía digital y la transmisión de datos digital.
Generalmente, los servicios en modo circuito son mejores para tráfico de voz y los servicios en
modo paquete para tráfico de datos.
Modelos Integradores de voz y Datos

6. Tradicionalmente, las redes de voz están separadas de las de datos y, si bien, hace ya muchos
años que se habla de la integración de unas y otras, la realidad es que se ha avanzado poco en
este aspecto; la razón puede que sea que económicamente aún no resulta del todo rentable,
por lo que los administradores de redes siguen pensando en dos redes separadas como
solución a las comunicaciones, a pesar de las desventajas técnicas y de gestión que tal hecho les
pueda suponer. Sin embargo, actualmente, hay nuevos factores que juegan a favor de la
integración y que pueden servir de catalizador: la imagen, la telefonía asistida por ordenador y,
en general, todo lo que es multimedia, entendiendo por tal la combinación de sonido, textos,
imágenes y vídeo en la que el usuario tiene cierto grado de interactividad y puede intervenir en
el desarrollo de la acción. En el futuro las redes se han de construir para ser capaces de
soportar tráfico multimedia, con lo que la integración verá facilitado su camino. La integración
de voz y datos en una red corporativa ofrece una serie de ventajas para el administrador de la
red, como es el disponer de una infraestructura común de acceso y transporte y un sistema
único de gestión. Para ello se confía en una red digital y medios de conmutación capaces de
tratar cualquier tipo de información, basados en tecnologías tales como puede ser TDM, RDSI,
Frame Relay o ATM.
Usos

7. Mediante el empleo de la RDSI, los usuarios podrán acceder a través de terminales específicos a
los siguientes servicios finales o tele servicios:
- Telefonía. Servicio de transmisión de voz similar al de la RTB. No obstante, utilizando un
teléfono RDSI se pueden acceder a todas las facilidades y servicios adicionales ofrecidos por las
centrales de conmutación digitales (grupo cerrado de usuarios, identificación del número
llamante, indicación de llamada en espera, desvío de llamadas, etc.).
- Telefonía a 7 KHz. Servicio de telefonía de alta calidad y con mejoras en la inteligibilidad
exclusivo de la RDSI. Se utiliza un teléfono específico RDSI para telefonía de alta calidad.
- Fax Grupos 2 y 3. Servicio típico de la RTB en el que el emisor toma una imagen y genera una
imagen igual en el receptor. Mientras el fax del Grupo 2 utiliza codificación analógica; el fax del
Grupo 3 utiliza codificación digital, aunque para la transmisión, utiliza teléfonos analógicos vía
un módem. En la RDSI se utilizan los terminales de fax clásicos de la RTB con un adaptador de
terminal AT a/b.
- Fax Grupo 4. Servicio exclusivo de la RDSI que mejora la calidad de las imágenes y la velocidad
de transmisión de los faxes tradicionales. No es posible el inter funcionamiento con la RTB.
Mientras que el envío de una imagen tamaño A4 mediante un fax del Grupo 2 supone unos 6
minutos y mediante un fax del Grupo 3 de alrededor de 1 minuto, los del fax del Grupo 3 tardan
menos de 10 segundos.
- Teletex. Servicio de comunicación de texto que puede utilizar varias redes de comunicación,
tales como la RTB. Se utilizan los terminales teletex existentes en la actualidad con un
adaptador de terminal AT X.25.
- Videotex. Servicio para la comunicación interactiva con bases de datos remotas que ha sido
ofrecido accediendo a través de la RTB. Se utilizan los terminales videotex existentes en la RTB
con un adaptador de terminal AT a/b, o bien específicos RDSI.
- Videotelefonía. Permite transmitir voz y vídeo lento utilizando, bien sólo uno de los canales B
o bien ambos.
- Otros teleservicios, como: tele alarma, telecontrol, televigilancia, telepresencia, telemedida,
etc. El único condicionante para ofrecer estos y otros servicios es que exista un terminal válido
para acceder al mismo con interfaz S o un adaptador de terminal adecuado.
Gracias a la digitalización total, la RDSI podrá integrar los distintos tipos de servicios a través de
una única red.

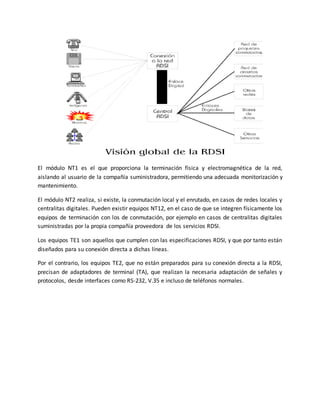

Esquemas Gráficos

8. El módulo NT1 es el que proporciona la terminación física y electromagnética de la red,
aislando al usuario de la compañía suministradora, permitiendo una adecuada monitorización y
mantenimiento.
El módulo NT2 realiza, si existe, la conmutación local y el enrutado, en casos de redes locales y
centralitas digitales. Pueden existir equipos NT12, en el caso de que se integren físicamente los
equipos de terminación con los de conmutación, por ejemplo en casos de centralitas digitales
suministradas por la propia compañía proveedora de los servicios RDSI.
Los equipos TE1 son aquellos que cumplen con las especificaciones RDSI, y que por tanto están
diseñados para su conexión directa a dichas líneas.
Por el contrario, los equipos TE2, que no están preparados para su conexión directa a la RDSI,
precisan de adaptadores de terminal (TA), que realizan la necesaria adaptación de señales y
protocolos, desde interfaces como RS-232, V.35 e incluso de teléfonos normales.

9. Funciones por Capas
Capa ATM
El Modo de Transferencia Asíncrono es una tecnología de conmutación que usa pequeñas
celdas de tamaño fijo. En 1988, el CCITT designó a ATM como el mecanismo de transporte
planeado para el uso de futuros servicios de banda ancha. ATM es asíncrono porque las celdas
son transmitidas a través de una red sin tener que ocupar fragmentos específicos de tiempo en
alineación de paquete, como las tramas T1. Estas celdas son pequeñas (53 bytes), comparadas
con los paquetes LAN de longitud variable. Todos los tipos de información son segmentados en
campos de pequeños bloques de 48 bytes, los cinco restantes corresponden a un header usado
por la red para mover las celdas. ATM es una tecnología orientada a conexión, en contraste con
los protocolos de base LAN, que son sin conexión. Orientado a conexión significa que una
conexión necesita ser establecida entre dos puntos con un protocolo de señalización antes de
cualquier transferencia de datos. Una vez que la conexión está establecida, las celdas ATM se
auto-rutean porque cada celda contiene campos que identifican la conexión de la celda a la cual
pertenecen.
Asynchronous Transfer Mode (ATM) es una tecnología de switching basada en unidades de
datos de un tamaño fijo de 53 bytes llamadas celdas. ATM opera en modo orientado a la
conexión, esto significa que cuando dos nodos desean transferir deben primero establecer un
canal o conexión por medio de un protocolo de llamada o señalización. Una vez establecida la

10. conexión, las celdas de ATM incluyen información que permite identificar la conexión a la cual
pertenecen.
En una red ATM las comunicaciones se establecen a través de un conjunto de dispositivos
intermedios llamados switches.
Transmisiones de diferentes tipos, incluyendo video, voz y datos pueden ser mezcladas en una
transmisión ATM que puede tener rangos de155 Mbps a 2.5Gbps
La capa de adaptación de ATM
La tercer capa es la ATM Adaptation Layer (AAL). La AAL juega un rol clave en el manejo de
múltiples tipos de tráfico para usar la red ATM, y es dependiente del servicio. Específicamente,
su trabajo es adaptar los servicios dados por la capa ATM a aquellos servicios que son
requeridos por las capas más altas, tales como emulación de circuitos, (circuit emulation),
vídeo, audio, frame relay, etc. La AAL recibe los datos de varias fuentes o aplicaciones y las
convierte en los segmentos de 48 bytes. Cinco tipos de servico AAL están definidos
actualmente: La capa de Adaptación de ATM yace entre el ATM layer y las capas más altas que
usan el servicio ATM. Su propósito principal es resolver cualquier disparidad entre un servicio
requerido por el usuario y atender los servicios disponibles del ATM layer. La capa de
adaptación introduce la información en paquetes ATM y controla los errores de la transmisión.
La información transportada por la capa de adaptación se divide en cuatro clases según las
propiedades siguientes:
 Que la información que está siendo transportada dependa o no del tiempo.
 Tasa de bit constante/variable.
 Modo de conexión.
Estas propiedades definen ocho clases posibles, cuatro se definen como B-ISDN Clases de
servicios. La capa de adaptación de ATM define 4 servicios para equiparar las 4 clases definidas
por B-ISDN:
 AAL-1
 AAL-2
 AAL-3
 AAL-4
La capa de adaptación se divide en dos subcapas:
1) Capa de convergencia (convergence sublayer (CS)) :
En esta capa se calculan los valores que debe llevar la cabecera y los payloads del mensaje. La
información en la cabecera y en el payload depende de la clase de información que va a ser
transportada.

11. 2) Capa de Segmentación y reensamblaje (segmentation and reassembly (SAR))
Esta capa recibe los datos de la capa de convergencia y los divide en trozos formando los
paquetes de ATM. Agrega la cabecera que llevara la información necesaria para el reensamblaje
en el destino. La figura siguiente aporta una mejor comprensión de ellas. La subcapa CS es
dependiente del servicio y se encarga de recibir y paquetizar los datos provenientes de varias
aplicaciones en tramas o paquete de datos longitud variable.
Arquitectura de Protocolos RDSI
INTERFAZ RDSI EN LA UNI (UNIT NETWORK INTERFACE
Las recomendaciones RDSI incluyen, como es natural, los protocolos que definen la interacción
entre los distintos usuarios RDSI y entre esto y la red. La siguiente figura muestra las capas de
RDSI en relación con el modelo de referencia OSI)

12. La capa 1, recogida en las recomendaciones I.430 e I.431 definen la interfaz física para los
accesos básicos y primario respectivamente. Debido a que los canales B y D se multiplexan
sobre la misma interfaz física, este estándar se aplica a ambos tipos de canales.
En el nivel de enlace de datos:
Para el canal D, se define un nuevo estándar, LAP-D (Link-Access Protocol-D channel) para
recoger los requisitos de RDSI. Toda transmisión en el canal D se realiza a través de tramas LAP-
D que se intercambian entre el equipo del abonado y el conmutador RDSI. Se soportan tres
aplicaciones: señalización, conmutación de paquetes y telemedida. Para la señalización se ha
definido en el protocolo I.451/Q.931, que se utiliza para establecer, mantener y terminar las
conexiones en los canales B. Esto quiere decir que es un protocolo entre el usuario y la red. Por
encima del nivel 3 pueden existir funciones de alto nivel asociadas con la señalización de
control entre usuarios. El canal D se puede utilizar también para proporcionar al abonado
servicios de conmutación de paquetes.
En este caso, en el nivel 3 se utiliza el protocolo X.25, que sirve para establecer circuitos
virtuales con otros usuarios en el canal D y para intercambiar datos empaquetados; en
consecuencia, en las tramas LAP-D se transmiten paquetes X.25.
El canal B puede utilizarse para conmutación de circuitos, circuitos semipermanentes y
conmutación de paquetes. En conmutación de circuitos se establecen circuitos en el canal B
según se solicitan, utilizando el protocolo de control de llamada del canal D. Una vez que el
circuito esta establecido se puede utilizar para la transmisión de datos entre usuarios.
Un circuito semipermanente es un circuito establecido en el canal B mediante procedimientos
del plano de gestión. Igual que las conexiones por conmutación de circuitos, proporciona un
camino transparente de transmisión de datos entre sistemas finales.
Tanto en circuitos conmutados como en circuitos semipermanentes, las estaciones conectadas
tienen la sensación de disponer de un enlace dúplex, pudiendo utilizar sus propios formatos,
protocolos y sincronización de tramas. Por ello, desde el punto de vista RDSI, los niveles 2 al 7
en el plano de usuario no son visibles ni están especificados. Ahora bien, UIT-T ha desarrollado
la Recomendación I.465/V.120, que proporciona una función de enlace común para ser
utilizada por los usuarios de RDSI, si lo desean. Es la base de Frame Relay.
En el caso de conmutación de paquetes, se crea un circuito conmutado en el canal B entre el
usuario y un nodo de conmutación de paquetes, utilizando el protocolo de control del canal D.
Una vez se ha creado el circuito, el usuario puede emplear los niveles 2 y 3 de X.25 para
establecer un circuito virtual con otro usuario e intercambiar datos empaquetados. Otra

13. alternativa es utilizar el servicio Frame Relay; este servicio también puede emplearse sobre
canales H.
Las características de este protocolo, dividido en 3 niveles de trabajo, se pueden resumir así:
Nivel 1:
Nivel físico. Se refiere a todas las condiciones eléctricas, físicas y funcionales de la interfaz:
señales eléctricas características, configuración del cableado, tipo del conector, alimentación,
entre otras. Para el acceso básico esta definido en la recomendación I.430 y para el acceso
primario en la recomendación I.431.
Nivel 2:
Nivel de enlace. Conocido como el procedimiento de acceso al enlace en el canal D, LAPD.
Transfiere la información entre el usuario y la red en forma de tramas de información. LAPD
garantiza la integridad de la información, ya que transfiere la trama en forma segura y eficiente,
sincroniza el enlace, realiza detección y corrección de errores, control de flujo, secuencia de
trama, entre otras.
Nivel 3:
Control de llamada. Ofrece las funciones de control de llamada incluyendo establecimiento,
liberación y procedimientos para servicios suplementarios. El nivel 2 y 3 conforman el protocolo
del canal D.
Análisis del Video 1
Este video nos explica la transformación análogo a digital en la RDSI, también nos dice que
utiliza la insfracestructura de otros servicios con diferente intefaz, por un lado integrados y lo
antes mencionado como lo analógico y digital. Se definio la RSDI en 1984 como sucesoraq de
redes telefónicas, ya que proporciona conectividad de un extremo a otro. Su nombre se debe a
servicios de voz, datos, conmutación de paquetes, velocidad de transmisión entre otros. Asi
como también explica sus accesos básicos y su acceso primario.

14. Conclusiones
Para concluir como en términos generales se puede destacar que las Líneas RDSI son más
utilizadas para redes privadas que para redes públicas como la red de redes que es INTERNET,
debido a su amplio ancho de banda que es de 64Kbs la contratación de la línea básica. Por otra
parte RDSI necesita routers con una conexión especial que indica “RDSI”, en la actualidad
dichos routers se venden en tiendas especializadas. También es importante destacar que se
utilizan para Videoconferencias de Sala o Reuniones de Empresa y para realizar encuentros
entre uno o varios interlocutores a distancia.
