La Red Digital de Servicios Integrados (RDSI) proporciona conexiones digitales de extremo a extremo para una amplia gama de servicios de voz y otros tipos a los que los usuarios acceden a través de interfaces normalizadas. La RDSI ofrece un ancho de banda superior para la transmisión de datos en comparación con las líneas analógicas, pero terminó siendo un fracaso debido a los altos costos de instalación y las políticas gubernamentales. En la actualidad, la comunicación a distancia se realiza principalmente

1. 1

2. 2

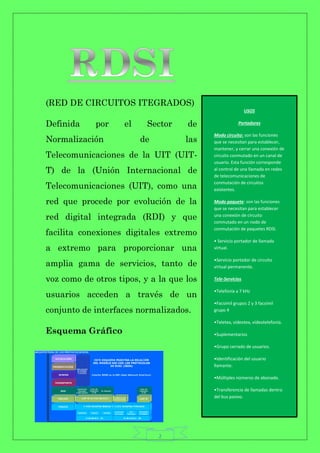

(RED DE CIRCUITOS ITEGRADOS)
Definida por el Sector de
Normalización de las
Telecomunicaciones de la UIT (UIT-
T) de la (Unión Internacional de
Telecomunicaciones (UIT), como una
red que procede por evolución de la
red digital integrada (RDI) y que
facilita conexiones digitales extremo
a extremo para proporcionar una
amplia gama de servicios, tanto de
voz como de otros tipos, y a la que los
usuarios acceden a través de un
conjunto de interfaces normalizados.
Esquema Gráfico
USOS
Portadores
Modo circuito: son las funciones
que se necesitan para establecer,
mantener, y cerrar una conexión de
circuito conmutado en un canal de
usuario. Esta función corresponde
al control de una llamada en redes
de telecomunicaciones de
conmutación de circuitos
existentes.
Modo paquete: son las funciones
que se necesitan para establecer
una conexión de circuito
conmutado en un nodo de
conmutación de paquetes RDSI.
• Servicio portador de llamada
virtual.
•Servicio portador de circuito
virtual permanente.
Tele-Servicios
•Telefonía a 7 kHz
•Facsímil grupos 2 y 3 facsímil
grupo 4
•Teletex, videotex, videotelefonía.
•Suplementarios
•Grupo cerrado de usuarios.
•Identificación del usuario
llamante.
•Múltiples números de abonado.
•Transferencia de llamadas dentro
del bus pasivo.
•Información de tarificación.

3. 3

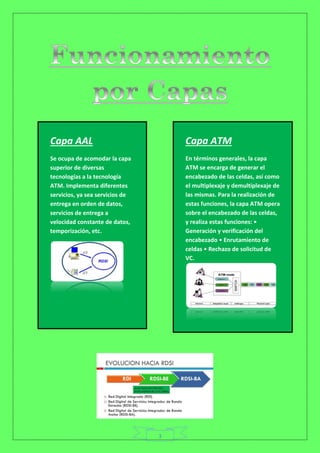

Capa AAL
Se ocupa de acomodar la capa
superior de diversas
tecnologías a la tecnología
ATM. Implementa diferentes
servicios, ya sea servicios de
entrega en orden de datos,
servicios de entrega a
velocidad constante de datos,
temporización, etc.
Capa ATM
En términos generales, la capa
ATM se encarga de generar el
encabezado de las celdas, así como
el multiplexaje y demultiplexaje de
las mismas. Para la realización de
estas funciones, la capa ATM opera
sobre el encabezado de las celdas,
y realiza estas funciones: •
Generación y verificación del
encabezado • Enrutamiento de
celdas • Rechazo de solicitud de
VC.

4. 4
Análisis del Video 1
Las RDSI tienen como finalidad integrar la señal
analógica para convertirla en digital a través de un
convertidor A/D ofreciendo una capacidad de hasta 64
Kbps. Estos servicios integrados utilizan una misma
línea para transmitir datos y voz a través de un solo
canal usando una misma interface y equipos
denominados agrupaciones funcionales separados por
puntos de referencia. La terminación TR1 y TR2, tienen
funciones de transmisión, conmutación, control y
mantenimiento. También consta de equipos como el
Terminal 1 y 2(ET1, ET2) los cuales se conectan de forma
directa e indirecta y adaptadores de terminal. Los
servicios que puede ofrecer RDSI son la integración de
voz. Video, imágenes, conmutación de paquetes con
velocidades comprendidas de 64 Kbps a 2 Mbps. El uso
de las tramas está
divido en varios
campos como la
sincronización,
envío de datos y el
mantenimiento, los
cuales tienen su
rango de trabajo. Modelos integradores de voz y datos.

5. 5

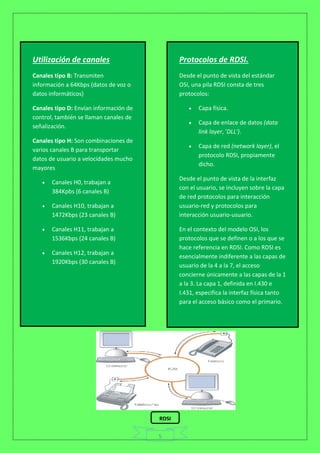

Utilización de canales
Canales tipo B: Transmiten
información a 64Kbps (datos de voz o
datos informáticos)
Canales tipo D: Envían información de
control, también se llaman canales de
señalización.
Canales tipo H: Son combinaciones de
varios canales B para transportar
datos de usuario a velocidades mucho
mayores
 Canales H0, trabajan a
384Kpbs (6 canales B)
 Canales H10, trabajan a
1472Kbps (23 canales B)
 Canales H11, trabajan a
1536Kbps (24 canales B)
 Canales H12, trabajan a
1920Kbps (30 canales B)
Protocolos de RDSI.
Desde el punto de vista del estándar
OSI, una pila RDSI consta de tres
protocolos:
 Capa física.
 Capa de enlace de datos (data
link layer, 'DLL').
 Capa de red (network layer), el
protocolo RDSI, propiamente
dicho.
Desde el punto de vista de la interfaz
con el usuario, se incluyen sobre la capa
de red protocolos para interacción
usuario-red y protocolos para
interacción usuario-usuario.
En el contexto del modelo OSI, los
protocolos que se definen o a los que se
hace referencia en RDSI. Como RDSI es
esencialmente indiferente a las capas de
usuario de la 4 a la 7, el acceso
concierne únicamente a las capas de la 1
a la 3. La capa 1, definida en I.430 e
I.431, especifica la interfaz física tanto
para el acceso básico como el primario.
RDSI

6. 6

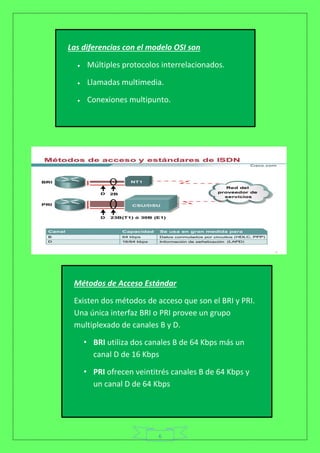

Las diferencias con el modelo OSI son
 Múltiples protocolos interrelacionados.
 Llamadas multimedia.
 Conexiones multipunto.
Métodos de Acceso Estándar
Existen dos métodos de acceso que son el BRI y PRI.
Una única interfaz BRI o PRI provee un grupo
multiplexado de canales B y D.
• BRI utiliza dos canales B de 64 Kbps más un
canal D de 16 Kbps
• PRI ofrecen veintitrés canales B de 64 Kbps y
un canal D de 64 Kbps

7. 7

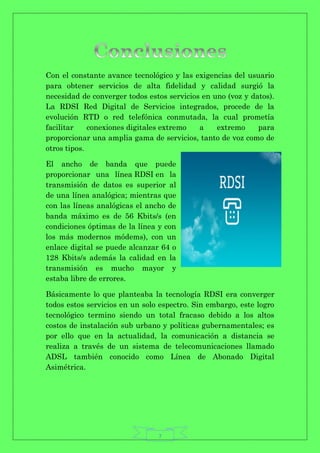

Con el constante avance tecnológico y las exigencias del usuario
para obtener servicios de alta fidelidad y calidad surgió la
necesidad de converger todos estos servicios en uno (voz y datos).
La RDSI Red Digital de Servicios integrados, procede de la
evolución RTD o red telefónica conmutada, la cual prometía
facilitar conexiones digitales extremo a extremo para
proporcionar una amplia gama de servicios, tanto de voz como de
otros tipos.
El ancho de banda que puede
proporcionar una línea RDSI en la
transmisión de datos es superior al
de una línea analógica; mientras que
con las líneas analógicas el ancho de
banda máximo es de 56 Kbits/s (en
condiciones óptimas de la línea y con
los más modernos módems), con un
enlace digital se puede alcanzar 64 o
128 Kbits/s además la calidad en la
transmisión es mucho mayor y
estaba libre de errores.
Básicamente lo que planteaba la tecnología RDSI era converger
todos estos servicios en un solo espectro. Sin embargo, este logro
tecnológico termino siendo un total fracaso debido a los altos
costos de instalación sub urbano y políticas gubernamentales; es
por ello que en la actualidad, la comunicación a distancia se
realiza a través de un sistema de telecomunicaciones llamado
ADSL también conocido como Línea de Abonado Digital
Asimétrica.
