1. Interfaces y Funciones
Acceso Básico: El acceso básico, conocido también por las siglas inglesas BRI (Basic rate
Iinterface), consiste en dos canales B full-duplex de 64 kbit/s y un canal D full-duplex de
16 kbit/s. Luego, la división en tramas, la sincronización, y otros bits adicionales dan una
velocidad total a un punto de acceso básico de 192 kbit/s.
2B+D+señalización+framing
Acceso Primario : El acceso primario, también conocido por las siglas inglesas PRI (Primary
Rate Interface) está destinado a usuarios con requisitos de capacidad mayores, tales como
oficinas, empresas con PBX digital o red local. Debido a las diferencias en las jerarquías de
transmisión digital usadas en distintos países, no es posible lograr un acuerdo en una
única velocidad de los datos.
Estados Unidos, Japón y Canadá usan una estructura de transmisión basada en
1,544 Mbit/s, mientras que en Europa la velocidad estándar es 2,048 Mbit/s. Típicamente,
la estructura para el canal de 1,544 Mbit/ses 23 canales B más un canal D de 64 Kbit/s y,
para velocidades de 2,048 Mbit/s, 30 canales B más un canal D de 64 kbit/s:
30B(64)+D(64)+señalización+framing(64) - 2 048 kbit/s - Europa.
23B(64)+D(64)+señalización+framing(8) - 1 544 kbit/s - Estados Unidos, Japón y Canada.

2. Servicios

3. Portadores
 Portadores Modo Circuito: son las funciones que se necesitan para establecer, mantener, y
cerrar una conexión de circuito conmutado en un canal de usuario. Esta función corresponde
al control de una llamada en redes de telecomunicaciones de conmutación de circuitos
existentes.
 Modo Paquete: son las funciones que se necesitan para establecer una conexión de circuito
conmutado en un nodo de conmutación de paquetes RDSI.
• Servicio Portador de Llamada Virtual.
• Servicio Portador de Circuito Virtual Permanente.
 Telefonía a 7 kHz
 Facsímil Grupos 2 y 3 Facsímil Grupo 4
 Teletex, Videotex, Videotelefonía.
 Suplementarios
• Grupo Cerrado de usuarios.
• Identificación del usuario llamante.
• Restricción de la identificación del usuario
llamante.
• Identificación de usuario conectado.
• Restricción de la identificación de usuario
conectado.
• Identificación de llamada en espera.
• Marcación directa de extensiones.
• Conferencia a tres.
• Desvío de llamadas.
• Transferencia de llamadas
dentro del bus pasivo.
• Información de Tarificación.
• Múltiples números de abonado.
• Marcación abreviada
Teleservicios

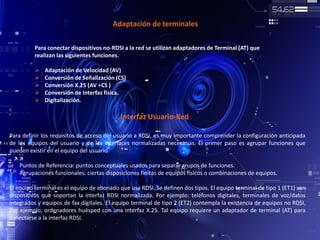

4. Adaptación de terminales
Para conectar dispositivos no-RDSI a la red se utilizan adaptadores de Terminal (AT) que
realizan las siguientes funciones.
 Adaptación de Velocidad (AV)
 Conversión de Señalización (CS)
 Conversión X.25 (AV +CS )
 Conversión de Interfaz física.
 Digitalización.
Interfaz Usuario-Red
Para definir los requisitos de acceso del usuario a RDSI, es muy importante comprender la configuración anticipada
de los equipos del usuario y de las interfaces normalizadas necesarias. El primer paso es agrupar funciones que
pueden existir en el equipo del usuario.
 Puntos de Referencia: puntos conceptuales usados para separar grupos de funciones.
 Agrupaciones funcionales: ciertas disposiciones finitas de equipos físicos o combinaciones de equipos.
El equipo terminal es el equipo de abonado que usa RDSI. Se definen dos tipos. El equipo terminal de tipo 1 (ET1) son
dispositivos que soportan la interfaz RDSI normalizada. Por ejemplo: teléfonos digitales, terminales de voz/datos
integrados y equipos de fax digitales. El equipo terminal de tipo 2 (ET2) contempla la existencia de equipos no RDSI.
Por ejemplo, ordenadores huésped con una interfaz X.25. Tal equipo requiere un adaptador de terminal (AT) para
conectarse a la interfaz RDSI.

5. Soporte de los servicios
 Puntos 1 o 2: (T y S) Servicios Básicos.
 Punto 4 : (R) acceso a otros servicios estandarizados. (Interfaces X y V ).
 Puntos 3 y 5 : Acceso a Teleservicios
 3 Terminales RDSI
 5 Terminales RDSI
El punto de referencia T (terminal) corresponde a la mínima terminación de red RDSI del equipo cliente. Separa
el equipo del proveedor de red del equipo de usuario.
El punto de referencia S (sistema) corresponde a la interfaz de terminales individuales RDSI. Separa el equipo
terminal del usuario de las funciones de comunicación relacionadas con la red.
El punto de referencia R ( razón o rate ) proporciona una interfaz no RDSI entre el equipo del usuario que no es
RDSI compatible y el equipo adaptador.

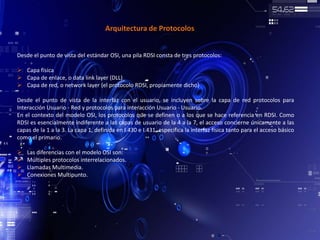

6. Arquitectura de Protocolos
Desde el punto de vista del estándar OSI, una pila RDSI consta de tres protocolos:
 Capa física
 Capa de enlace, o data link layer (DLL)
 Capa de red, o network layer (el protocolo RDSI, propiamente dicho)
Desde el punto de vista de la interfaz con el usuario, se incluyen sobre la capa de red protocolos para
Interacción Usuario - Red y protocolos para interacción Usuario - Usuario.
En el contexto del modelo OSI, los protocolos que se definen o a los que se hace referencia en RDSI. Como
RDSI es esencialmente indiferente a las capas de usuario de la 4 a la 7, el acceso concierne únicamente a las
capas de la 1 a la 3. La capa 1, definida en I.430 e I.431, especifica la interfaz física tanto para el acceso básico
como el primario.
 Las diferencias con el modelo OSI son:
 Múltiples protocolos interrelacionados.
 Llamadas Multimedia.
 Conexiones Multipunto.

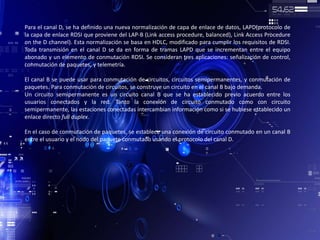

7. Para el canal D, se ha definido una nueva normalización de capa de enlace de datos, LAPD(protocolo de
la capa de enlace RDSI que proviene del LAP-B (Link access procedure, balanced), Link Access Procedure
on the D channel). Esta normalización se basa en HDLC, modificado para cumplir los requisitos de RDSI.
Toda transmisión en el canal D se da en forma de tramas LAPD que se incrementan entre el equipo
abonado y un elemento de conmutación RDSI. Se consideran tres aplicaciones: señalización de control,
conmutación de paquetes, y telemetría.
El canal B se puede usar para conmutación de circuitos, circuitos semipermanentes, y conmutación de
paquetes. Para conmutación de circuitos, se construye un circuito en el canal B bajo demanda.
Un circuito semipermanente es un circuito canal B que se ha establecido previo acuerdo entre los
usuarios conectados y la red. Tanto la conexión de circuito conmutado como con circuito
semipermanente, las estaciones conectadas intercambian información como si se hubiese establecido un
enlace directo full duplex.
En el caso de conmutación de paquetes, se establece una conexión de circuito conmutado en un canal B
entre el usuario y el nodo del paquete conmutado usando el protocolo del canal D.

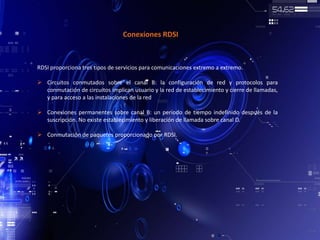

8. Conexiones RDSI
RDSI proporciona tres tipos de servicios para comunicaciones extremo a extremo.
 Circuitos conmutados sobre el canal B: la configuración de red y protocolos para
conmutación de circuitos implican usuario y la red de establecimiento y cierre de llamadas,
y para acceso a las instalaciones de la red
 Conexiones permanentes sobre canal B: un periodo de tiempo indefinido después de la
suscripción. No existe establecimiento y liberación de llamada sobre canal D.
 Conmutación de paquetes proporcionado por RDSI.

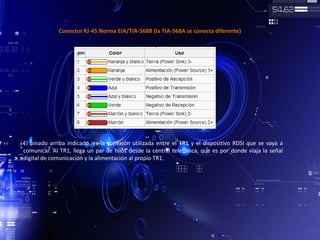

9. Conector RJ-45 Norma EIA/TIA-568B (la TIA-568A se conecta diferente)
El pinado arriba indicado, es la conexión utilizada entre el TR1 y el dispositivo RDSI que se vaya a
comunicar. Al TR1, llega un par de hilos desde la central telefónica, que es por donde viaja la señal
digital de comunicación y la alimentación al propio TR1.

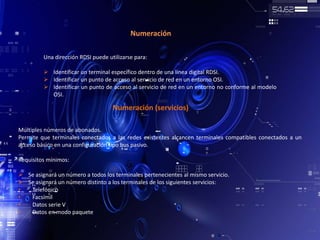

10. Numeración
Una dirección RDSI puede utilizarse para:
 Identificar un terminal específico dentro de una línea digital RDSI.
 Identificar un punto de acceso al servicio de red en un entorno OSI.
 Identificar un punto de acceso al servicio de red en un entorno no conforme al modelo
OSI.
Numeración (servicios)
Múltiples números de abonados.
Permite que terminales conectados a las redes existentes alcancen terminales compatibles conectados a un
acceso básico en una configuración tipo bus pasivo.
Requisitos mínimos:
 Se asignará un número a todos los terminales pertenecientes al mismo servicio.
 Se asignará un número distinto a los terminales de los siguientes servicios:
• Telefónico
• Facsímil
• Datos serie V
• Datos en modo paquete

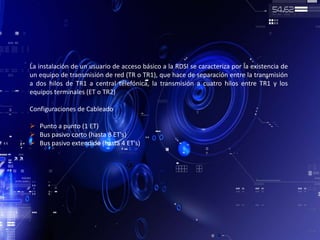

11. La instalación de un usuario de acceso básico a la RDSI se caracteriza por la existencia de
un equipo de transmisión de red (TR o TR1), que hace de separación entre la transmisión
a dos hilos de TR1 a central telefónica, la transmisión a cuatro hilos entre TR1 y los
equipos terminales (ET o TR2)
Configuraciones de Cableado
 Punto a punto (1 ET)
 Bus pasivo corto (hasta 8 ET's)
 Bus pasivo extendido (hasta 4 ET's)
