ETAPA implementó un sistema WLL CDMA 450 para proveer servicios de voz e Internet en el área rural del cantón Cuenca. El sistema proporcionó acceso inalámbrico a 12,000 líneas en 16 parroquias rurales en solo 1 año, a un costo mucho menor que el sistema tradicional de cobre, y con una cobertura del 100%. Los resultados incluyeron la venta rápida de 3,600 líneas y un convenio para proveer Internet a 136 escuelas rurales. ETAPA planea expandir la cobertura a zonas periurbanas

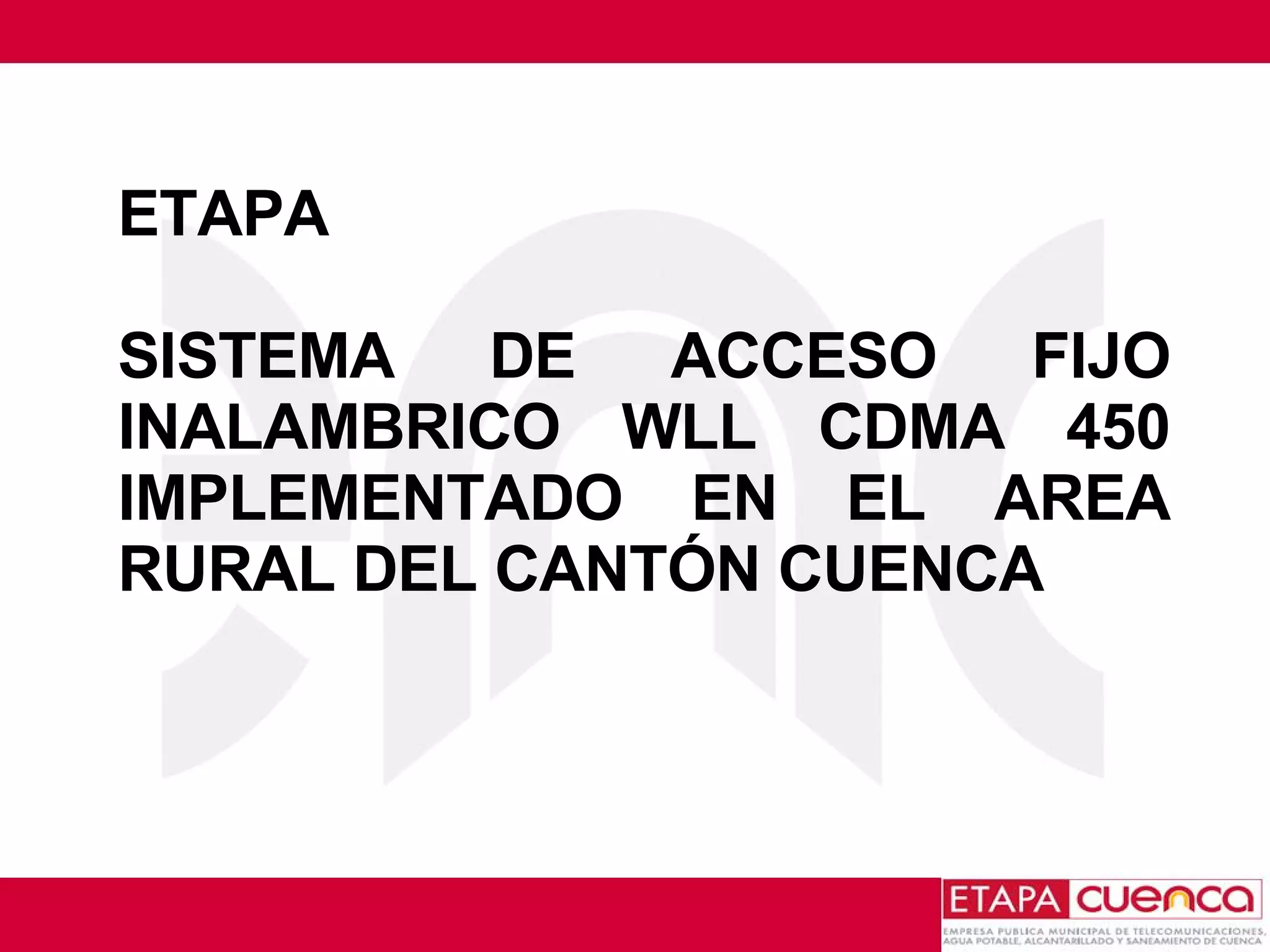

1. ETAPA SISTEMA DE ACCESO FIJO INALAMBRICO WLL CDMA 450 IMPLEMENTADO EN EL AREA RURAL DEL CANTÓN CUENCA

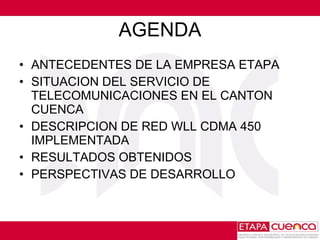

2. AGENDA ANTECEDENTES DE LA EMPRESA ETAPA SITUACION DEL SERVICIO DE TELECOMUNICACIONES EN EL CANTON CUENCA DESCRIPCION DE RED WLL CDMA 450 IMPLEMENTADA RESULTADOS OBTENIDOS PERSPECTIVAS DE DESARROLLO

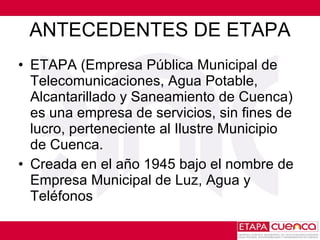

3. ANTECEDENTES DE ETAPA ETAPA (Empresa Pública Municipal de Telecomunicaciones, Agua Potable, Alcantarillado y Saneamiento de Cuenca) es una empresa de servicios, sin fines de lucro, perteneciente al Ilustre Municipio de Cuenca. Creada en el año 1945 bajo el nombre de Empresa Municipal de Luz, Agua y Teléfonos

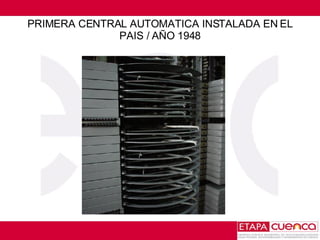

4. PRIMERA CENTRAL AUTOMATICA INSTALADA EN EL PAIS / AÑO 1948

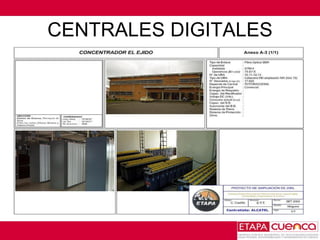

5. CENTRALES DIGITALES

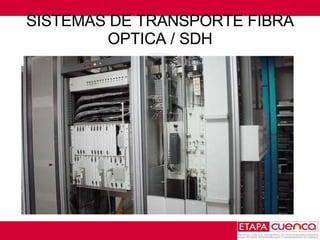

6. SISTEMAS DE TRANSPORTE FIBRA OPTICA / SDH

7. RED DE NUEVA GENERACION

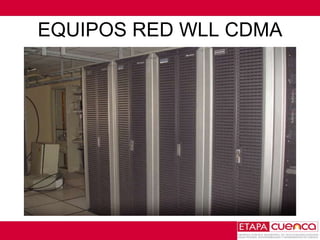

8. EQUIPOS RED WLL CDMA

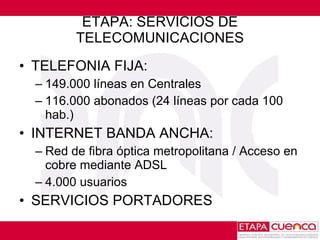

9. ETAPA: SERVICIOS DE TELECOMUNICACIONES TELEFONIA FIJA : 149.000 líneas en Centrales 116.000 abonados (24 líneas por cada 100 hab.) INTERNET BANDA ANCHA: Red de fibra óptica metropolitana / Acceso en cobre mediante ADSL 4.000 usuarios SERVICIOS PORTADORES

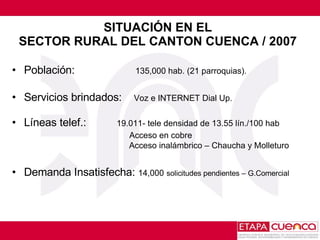

10. SITUACIÓN EN EL SECTOR RURAL DEL CANTON CUENCA / 2007 Población: 135,000 hab. (21 parroquias). Servicios brindados: Voz e INTERNET Dial Up. Líneas telef.: 19.011- tele densidad de 13.55 lín./100 hab Acceso en cobre Acceso inalámbrico – Chaucha y Molleturo Demanda Insatisfecha: 14,000 solicitudes pendientes – G.Comercial

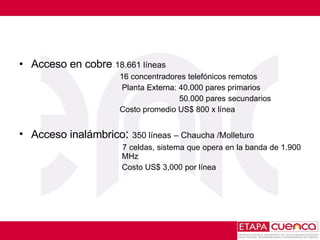

11. Acceso en cobre : 18.661 líneas 16 concentradores telefónicos remotos Planta Externa: 40.000 pares primarios 50.000 pares secundarios Costo promedio US$ 800 x línea Acceso inalámbrico : 350 líneas – Chaucha /Molleturo 7 celdas, sistema que opera en la banda de 1.900 MHz Costo US$ 3,000 por línea

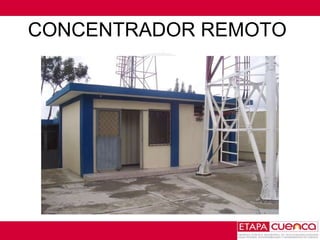

12. CONCENTRADOR REMOTO

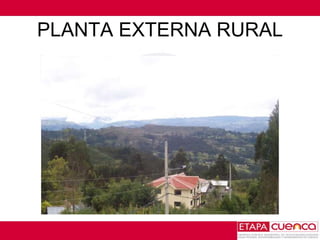

13. PLANTA EXTERNA RURAL

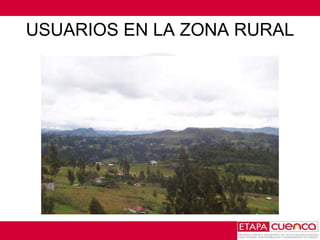

16. USUARIOS EN LA ZONA RURAL

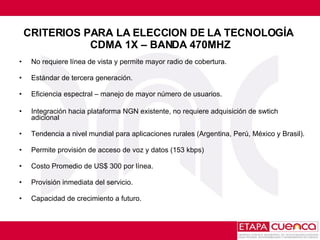

17. CRITERIOS PARA LA ELECCION DE LA TECNOLOGÍA CDMA 1X – BANDA 470MHZ No requiere línea de vista y permite mayor radio de cobertura. Estándar de tercera generación. Eficiencia espectral – manejo de mayor número de usuarios. Integración hacia plataforma NGN existente, no requiere adquisición de swtich adicional Tendencia a nivel mundial para aplicaciones rurales ( Argentina, Perú, México y Brasil). Permite provisión de acceso de voz y datos (153 kbps) Costo Promedio de US$ 300 por línea. Provisión inmediata del servicio. Capacidad de crecimiento a futuro.

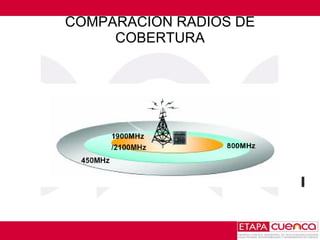

18. COMPARACION RADIOS DE COBERTURA

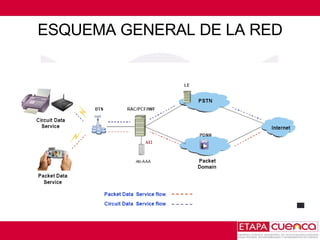

19. ESQUEMA GENERAL DE LA RED

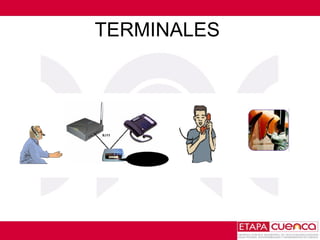

20. TERMINALES

21. TERMINALES

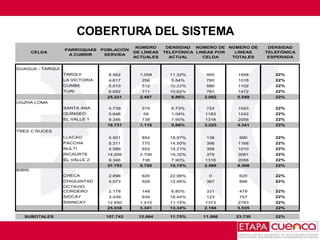

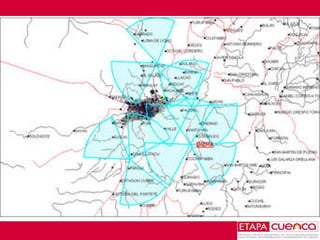

22. COBERTURA DEL SISTEMA

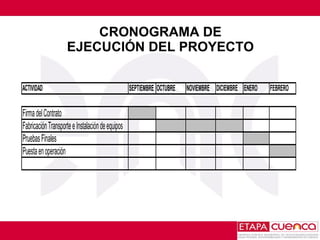

24. CRONOGRAMA DE EJECUCIÓN DEL PROYECTO

25. RESULTADOS OBTENIDOS 3.600 líneas vendidas en 6 semanas 5 parroquias atendidas 100 % de cobertura radioeléctrica en las 16 parroquias objetivo del proyecto: 15 parroquias cobertura con antena interior 1 parroquia cobertura con antena exterior Próximos a lanzar el servicio de INTERNET con CDMA 1X Se firmó un convenio para la provisión de INTERNET a 136 escuelas rurales

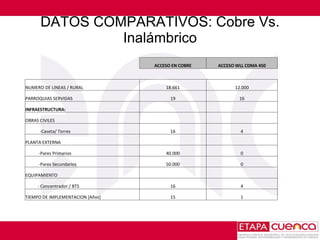

26. DATOS COMPARATIVOS: Cobre Vs. Inalámbrico ACCESO EN COBRE ACCESO WLL CDMA 450 NUMERO DE LINEAS / RURAL 18.661 12.000 PARROQUIAS SERVIDAS 19 16 INFRAESTRUCTURA: OBRAS CIVILES -Caseta/ Torres 16 4 PLANTA EXTERNA -Pares Primarios 40.000 0 -Pares Secundarios 50.000 0 EQUIPAMIENTO - Concentrador / BTS 16 4 TIEMPO DE IMPLEMENTACION [Años] 15 1

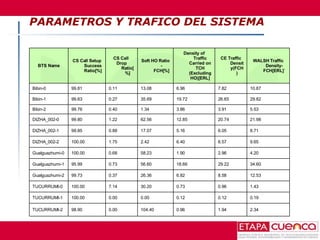

27. PARAMETROS Y TRAFICO DEL SISTEMA BTS Name CS Call Setup Success Ratio[%] CS Call Drop Ratio[%] Soft HO Ratio - FCH[%] Density of Traffic Carried on TCH (Excluding HO)[ERL] CE Traffic Density(FCH) WALSH Traffic Density-FCH[ERL]` Bibin-0 99.81 0.11 13.08 6.96 7.82 10.87 Bibin-1 99.63 0.27 35.69 19.72 26.65 29.82 Bibin-2 99.76 0.40 1.34 3.86 3.91 5.53 DIZHA_002-0 99.80 1.22 62.56 12.85 20.74 21.98 DIZHA_002-1 99.85 0.88 17.07 5.16 6.05 8.71 DIZHA_002-2 100.00 1.75 2.42 6.40 6.57 9.65 Gualguazhumi-0 100.00 0.68 58.23 1.90 2.96 4.20 Gualguazhumi-1 95.99 0.73 56.60 18.66 29.22 34.60 Gualguazhumi-2 99.73 0.37 26.36 6.82 8.58 12.53 TUCURRUMI-0 100.00 7.14 30.20 0.73 0.96 1.43 TUCURRUMI-1 100.00 0.00 0.00 0.12 0.12 0.19 TUCURRUMI-2 98.90 0.00 104.40 0.96 1.94 2.34

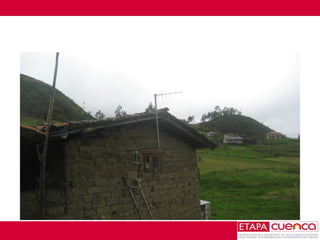

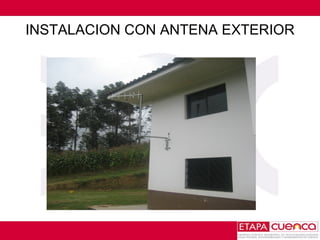

31. INSTALACION CON ANTENA EXTERIOR

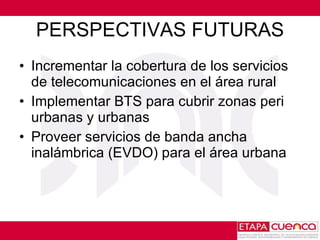

35. PERSPECTIVAS FUTURAS Incrementar la cobertura de los servicios de telecomunicaciones en el área rural Implementar BTS para cubrir zonas peri urbanas y urbanas Proveer servicios de banda ancha inalámbrica (EVDO) para el área urbana

36. MUCHAS GRACIAS Ing. Manuel López B ETAPA [email_address]
