Proyecto estacion satelital

“Año del Centenario de Macchu Picchu para el Mundo”
Carrera Profesional de Computación e Informática
TRABAJO TEÓRICO PRÁCTICO
Presentado por:
OYOLA SARMIENTO, Luis Hipólito
ANDRÉS SALVADOR, Edgar Wilfredo
Para Optar el Título de:
PROFESIONAL TÉCNICO EN COMPUTACIÓN E INFORMÁTICA
HUANCAYO – PERÚ
2011
Implementación de una Estación Satelital
con Voz y Datos

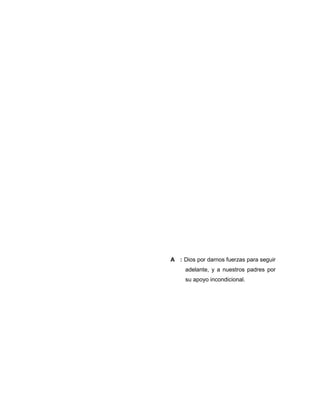

A : Dios por darnos fuerzas para seguir
adelante, y a nuestros padres por
su apoyo incondicional.

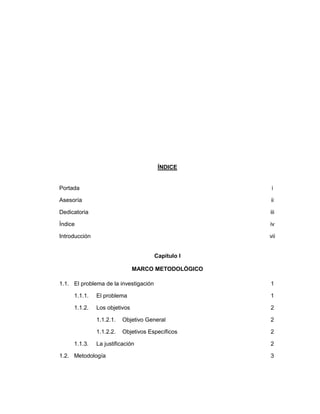

ÍNDICE
Portada i
Asesoría ii
Dedicatoria iii
Índice iv
Introducción vii
Capítulo I
MARCO METODOLÓGICO
1.1. El problema de la investigación 1
1.1.1. El problema 1
1.1.2. Los objetivos 2
1.1.2.1. Objetivo General 2
1.1.2.2. Objetivos Específicos 2
1.1.3. La justificación 2
1.2. Metodología 3

v

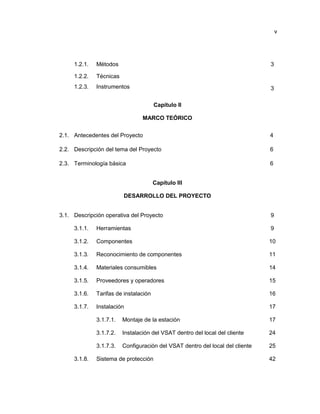

1.2.1. Métodos 3
1.2.2. Técnicas
1.2.3. Instrumentos 3
Capítulo II
MARCO TEÓRICO
2.1. Antecedentes del Proyecto 4
2.2. Descripción del tema del Proyecto 6
2.3. Terminología básica 6
Capítulo III
DESARROLLO DEL PROYECTO
3.1. Descripción operativa del Proyecto 9
3.1.1. Herramientas 9
3.1.2. Componentes 10

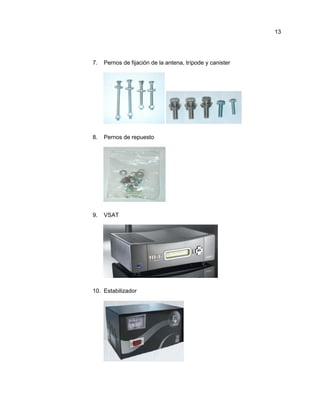

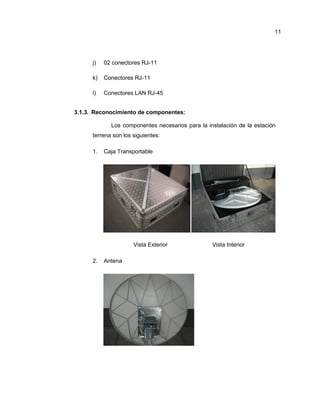

3.1.3. Reconocimiento de componentes 11
3.1.4. Materiales consumibles 14
3.1.5. Proveedores y operadores 15
3.1.6. Tarifas de instalación 16
3.1.7. Instalación 17

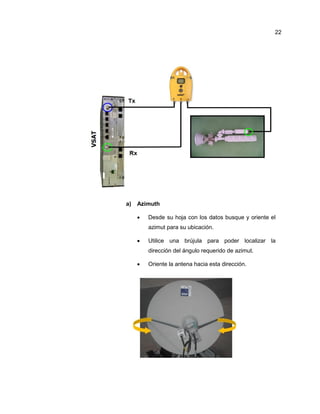

3.1.7.1. Montaje de la estación 17

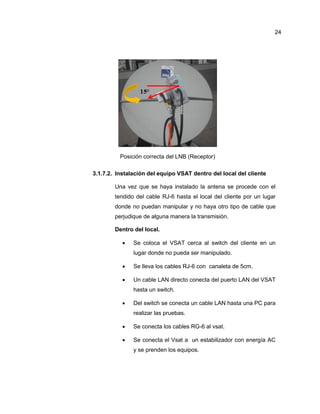

3.1.7.2. Instalación del VSAT dentro del local del cliente 24

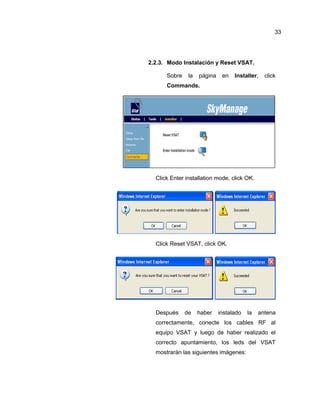

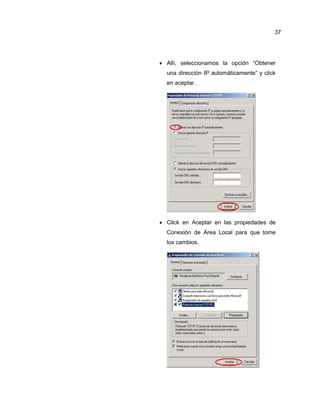

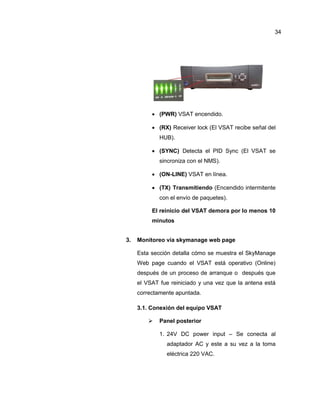

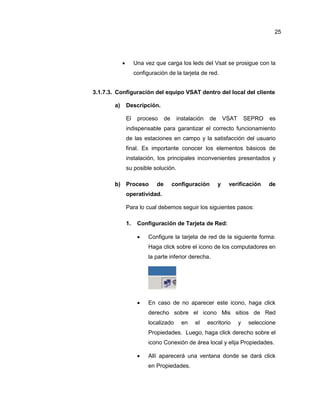

3.1.7.3. Configuración del VSAT dentro del local del cliente 25

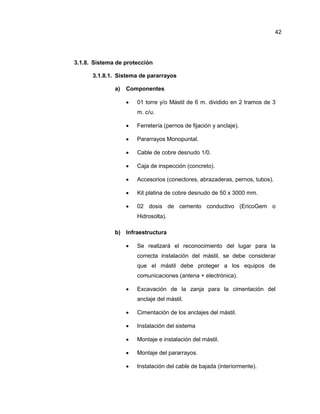

3.1.8. Sistema de protección 42

vi

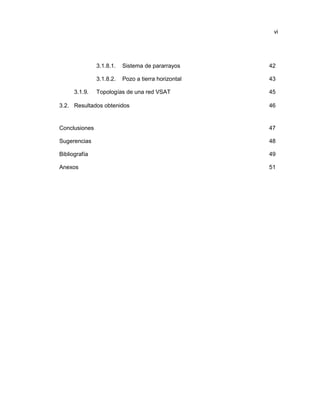

3.1.8.1. Sistema de pararrayos 42

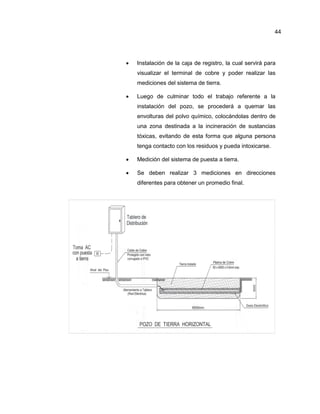

3.1.8.2. Pozo a tierra horizontal 43
3.1.9. Topologías de una red VSAT 45

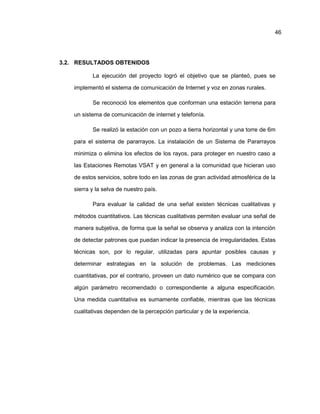

3.2. Resultados obtenidos 46
Conclusiones 47
Sugerencias 48

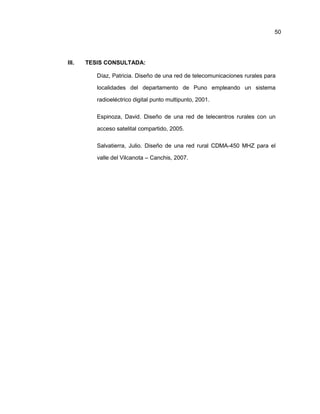

Bibliografía 49

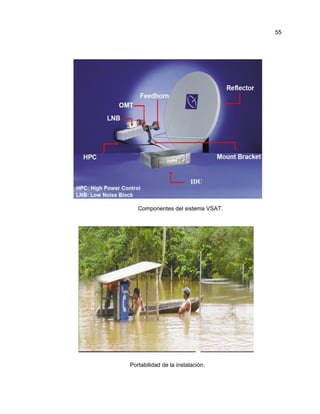

Anexos 51

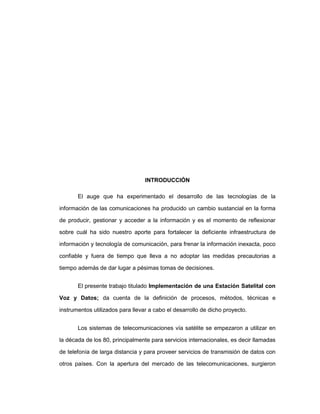

INTRODUCCIÓN
El auge que ha experimentado el desarrollo de las tecnologías de la
información de las comunicaciones ha producido un cambio sustancial en la forma
de producir, gestionar y acceder a la información y es el momento de reflexionar
sobre cuál ha sido nuestro aporte para fortalecer la deficiente infraestructura de
información y tecnología de comunicación, para frenar la información inexacta, poco
confiable y fuera de tiempo que lleva a no adoptar las medidas precautorias a
tiempo además de dar lugar a pésimas tomas de decisiones.
El presente trabajo titulado Implementación de una Estación Satelital con
Voz y Datos; da cuenta de la definición de procesos, métodos, técnicas e
instrumentos utilizados para llevar a cabo el desarrollo de dicho proyecto.
Los sistemas de telecomunicaciones vía satélite se empezaron a utilizar en
la década de los 80, principalmente para servicios internacionales, es decir llamadas
de telefonía de larga distancia y para proveer servicios de transmisión de datos con
otros países. Con la apertura del mercado de las telecomunicaciones, surgieron

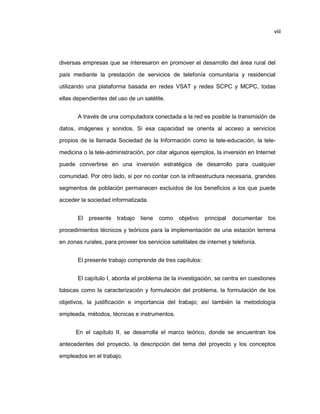

viii
diversas empresas que se interesaron en promover el desarrollo del área rural del
país mediante la prestación de servicios de telefonía comunitaria y residencial
utilizando una plataforma basada en redes VSAT y redes SCPC y MCPC, todas
ellas dependientes del uso de un satélite.
A través de una computadora conectada a la red es posible la transmisión de
datos, imágenes y sonidos. Si esa capacidad se orienta al acceso a servicios
propios de la llamada Sociedad de la Información como la tele-educación, la tele-
medicina o la tele-administración, por citar algunos ejemplos, la inversión en Internet
puede convertirse en una inversión estratégica de desarrollo para cualquier
comunidad. Por otro lado, si por no contar con la infraestructura necesaria, grandes
segmentos de población permanecen excluidos de los beneficios a los que puede
acceder la sociedad informatizada.
El presente trabajo tiene como objetivo principal documentar los
procedimientos técnicos y teóricos para la implementación de una estación terrena
en zonas rurales, para proveer los servicios satelitales de internet y telefonía.
El presente trabajo comprende de tres capítulos:
El capítulo I, aborda el problema de la investigación, se centra en cuestiones
básicas como la caracterización y formulación del problema, la formulación de los
objetivos, la justificación e importancia del trabajo; así también la metodología
empleada, métodos, técnicas e instrumentos.
En el capítulo II, se desarrolla el marco teórico, donde se encuentran los
antecedentes del proyecto, la descripción del tema del proyecto y los conceptos
empleados en el trabajo.

ix

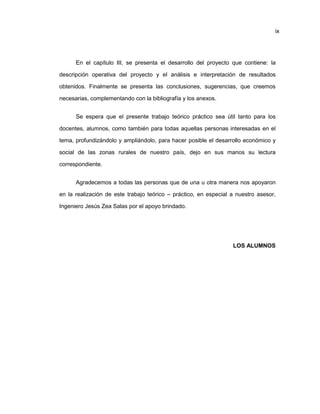

En el capítulo III, se presenta el desarrollo del proyecto que contiene: la
descripción operativa del proyecto y el análisis e interpretación de resultados
obtenidos. Finalmente se presenta las conclusiones, sugerencias, que creemos
necesarias, complementando con la bibliografía y los anexos.
Se espera que el presente trabajo teórico práctico sea útil tanto para los
docentes, alumnos, como también para todas aquellas personas interesadas en el
tema, profundizándolo y ampliándolo, para hacer posible el desarrollo económico y
social de las zonas rurales de nuestro país, dejo en sus manos su lectura
correspondiente.
Agradecemos a todas las personas que de una u otra manera nos apoyaron
en la realización de este trabajo teórico – práctico, en especial a nuestro asesor,
Ingeniero Jesús Zea Salas por el apoyo brindado.
LOS ALUMNOS

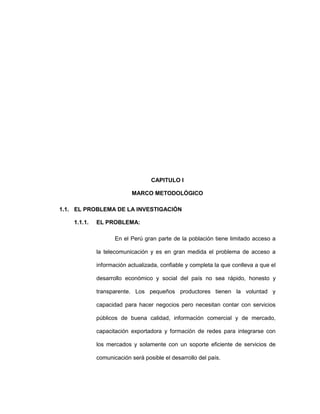

CAPITULO I
MARCO METODOLÓGICO
1.1. EL PROBLEMA DE LA INVESTIGACIÓN
1.1.1. EL PROBLEMA:
En el Perú gran parte de la población tiene limitado acceso a
la telecomunicación y es en gran medida el problema de acceso a
información actualizada, confiable y completa la que conlleva a que el
desarrollo económico y social del país no sea rápido, honesto y
transparente. Los pequeños productores tienen la voluntad y
capacidad para hacer negocios pero necesitan contar con servicios
públicos de buena calidad, información comercial y de mercado,
capacitación exportadora y formación de redes para integrarse con
los mercados y solamente con un soporte eficiente de servicios de
comunicación será posible el desarrollo del país.

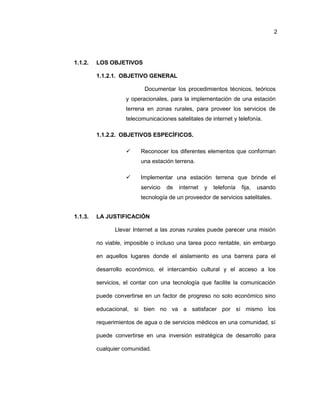

2
1.1.2. LOS OBJETIVOS
1.1.2.1. OBJETIVO GENERAL
Documentar los procedimientos técnicos, teóricos
y operacionales, para la implementación de una estación
terrena en zonas rurales, para proveer los servicios de
telecomunicaciones satelitales de internet y telefonía.
1.1.2.2. OBJETIVOS ESPECÍFICOS.
 Reconocer los diferentes elementos que conforman
una estación terrena.
 Implementar una estación terrena que brinde el
servicio de internet y telefonía fija, usando
tecnología de un proveedor de servicios satelitales.
1.1.3. LA JUSTIFICACIÓN
Llevar Internet a las zonas rurales puede parecer una misión
no viable, imposible o incluso una tarea poco rentable, sin embargo
en aquellos lugares donde el aislamiento es una barrera para el
desarrollo económico, el intercambio cultural y el acceso a los
servicios, el contar con una tecnología que facilite la comunicación
puede convertirse en un factor de progreso no solo económico sino
educacional, si bien no va a satisfacer por sí mismo los
requerimientos de agua o de servicios médicos en una comunidad, sí
puede convertirse en una inversión estratégica de desarrollo para
cualquier comunidad.

3

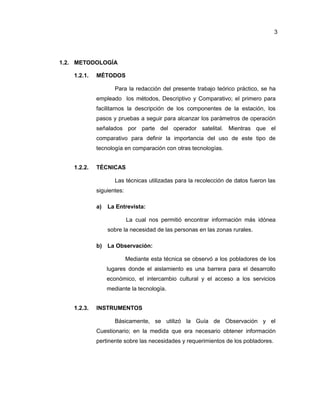

1.2. METODOLOGÍA
1.2.1. MÉTODOS
Para la redacción del presente trabajo teórico práctico, se ha
empleado los métodos, Descriptivo y Comparativo; el primero para
facilitarnos la descripción de los componentes de la estación, los
pasos y pruebas a seguir para alcanzar los parámetros de operación
señalados por parte del operador satelital. Mientras que el
comparativo para definir la importancia del uso de este tipo de
tecnología en comparación con otras tecnologías.
1.2.2. TÉCNICAS
Las técnicas utilizadas para la recolección de datos fueron las
siguientes:
a) La Entrevista:
La cual nos permitió encontrar información más idónea
sobre la necesidad de las personas en las zonas rurales.
b) La Observación:
Mediante esta técnica se observó a los pobladores de los
lugares donde el aislamiento es una barrera para el desarrollo
económico, el intercambio cultural y el acceso a los servicios
mediante la tecnología.
1.2.3. INSTRUMENTOS
Básicamente, se utilizó la Guía de Observación y el
Cuestionario; en la medida que era necesario obtener información
pertinente sobre las necesidades y requerimientos de los pobladores.

CAPITULO II
MARCO TEÓRICO
2.1. ANTECEDENTES DEL PROYECTO
Las telecomunicaciones rurales en el Perú se caracterizan por solo
mostrar acceso Universal cuyo principal objetivos garantizar el acceso
colectivo universal. El financiamiento del acceso universal es cubierto por el
Fondo de Inversión en Telecomunicaciones (FITEL). La ley de
Telecomunicaciones crea el FITEL como un derecho especial del 1% sobre los
ingresos brutos de las empresas operadores de servicios públicos de
telecomunicaciones. La diferencia de este con el servicio universal es que esta
última busca que se ofrezca al cliente servicios diferenciados, es decir buscar
que los ciudadanos puedan acceder a los servicios a precios razonables.
El Estado es uno de los que ha estado promoviendo el uso de las
telecomunicaciones en zonas rurales:

5

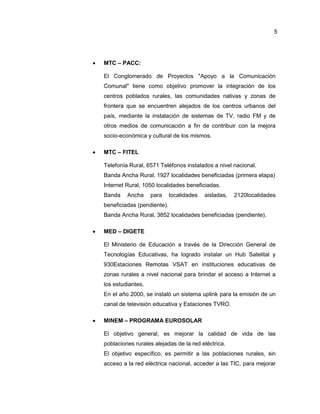

 MTC – PACC:
El Conglomerado de Proyectos "Apoyo a la Comunicación
Comunal" tiene como objetivo promover la integración de los
centros poblados rurales, las comunidades nativas y zonas de
frontera que se encuentren alejados de los centros urbanos del
país, mediante la instalación de sistemas de TV, radio FM y de
otros medios de comunicación a fin de contribuir con la mejora
socio-económica y cultural de los mismos.
 MTC – FITEL
Telefonía Rural, 6571 Teléfonos instalados a nivel nacional.
Banda Ancha Rural, 1927 localidades beneficiadas (primera etapa)
Internet Rural, 1050 localidades beneficiadas.
Banda Ancha para localidades aisladas, 2120localidades
beneficiadas (pendiente).
Banda Ancha Rural, 3852 localidades beneficiadas (pendiente).
 MED – DIGETE
El Ministerio de Educación a través de la Dirección General de
Tecnologías Educativas, ha logrado instalar un Hub Satelital y
930Estaciones Remotas VSAT en instituciones educativas de
zonas rurales a nivel nacional para brindar el acceso a Internet a
los estudiantes.
En el año 2000, se instaló un sistema uplink para la emisión de un
canal de televisión educativa y Estaciones TVRO.
 MINEM – PROGRAMA EUROSOLAR
El objetivo general, es mejorar la calidad de vida de las
poblaciones rurales alejadas de la red eléctrica.
El objetivo específico, es permitir a las poblaciones rurales, sin
acceso a la red eléctrica nacional, acceder a las TIC, para mejorar

los niveles educativos, y del uso de conservadoras de vacunas y
potabilizadoras de agua a fin de mejor su salud, mediante el uso
de energías renovables.
Se beneficiarán 130 localidades.
2.2. DESCRIPCIÓN DEL TEMA DEL PROYECTO
El presente proyecto describe una metodología de cómo realizar una
instalación de una estación terrena de transmisión de voz y datos para un
cliente cualquiera donde no es posible el acceso a estos servicios por
cableado, considerando que se cuente con energía eléctrica 220v.
La tecnología que se usa es la del VSAT (Very Small Aperture
Terminal), utilizando topología estrella, teniendo como operador de servicio y
de equipos a GILAT TO HOME PERÚ.
El modem satelital usado es el VSAT SKYEDGE PRO que trabaja en
banda KU con platos parabólicos menores a los 2m.
El satélite que el proveedor nos indica para este sistema de
comunicación es el ANIK F1R que se encuentra a unos 290° Noroeste y a
unos 55° de elevación.
Para la realización de una instalación el operador proporciona los
equipos y materiales al cliente en forma de concesión y solo cobra el valor del
servicio.
2.3. TERMINOLOGÍA BÁSICA.
Alimentador (Feed): Es el accesorio que sirve para alimentar la señal
proveniente del satélite.
ANIK F1R: Es un satélite de telecomunicaciones.
Azimuth: Es un concepto matemático definido como el ángulo el cual se da en
grados, podría denominarse como el movimiento horizontal de la antena.
6

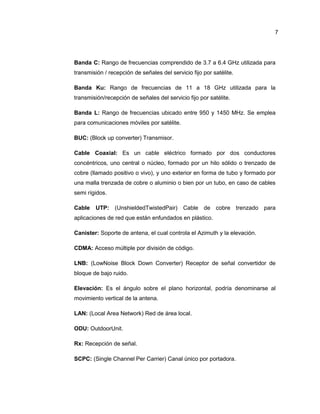

Banda C: Rango de frecuencias comprendido de 3.7 a 6.4 GHz utilizada para
transmisión / recepción de señales del servicio fijo por satélite.
Banda Ku: Rango de frecuencias de 11 a 18 GHz utilizada para la
transmisión/recepción de señales del servicio fijo por satélite.
Banda L: Rango de frecuencias ubicado entre 950 y 1450 MHz. Se emplea
para comunicaciones móviles por satélite.
BUC: (Block up converter) Transmisor.
Cable Coaxial: Es un cable eléctrico formado por dos conductores
concéntricos, uno central o núcleo, formado por un hilo sólido o trenzado de
cobre (llamado positivo o vivo), y uno exterior en forma de tubo y formado por
una malla trenzada de cobre o aluminio o bien por un tubo, en caso de cables
semi rígidos.
Cable UTP: (UnshieldedTwistedPair) Cable de cobre trenzado para
aplicaciones de red que están enfundados en plástico.
Canister: Soporte de antena, el cual controla el Azimuth y la elevación.
CDMA: Acceso múltiple por división de código.
LNB: (LowNoise Block Down Converter) Receptor de señal convertidor de
bloque de bajo ruido.
Elevación: Es el ángulo sobre el plano horizontal, podría denominarse al
movimiento vertical de la antena.
LAN: (Local Area Network) Red de área local.
ODU: OutdoorUnit.
Rx: Recepción de señal.
SCPC: (Single Channel Per Carrier) Canal único por portadora.
7

SkyMagic: Aparato electrónico para buscar satélites y adquirir coordenadas
GPS.
SSPA: (Solid StatePowerAmplifier) Amplificador de poder de estado sólido.
Tx: Transmisión de señal.
VSAT: (Very Small Aperture Terminal) Terminal de Muy Pequeña Apertura.
8

CAPITULO III
DESARROLLO DEL PROYECTO
3.1. DESCRIPCIÓN OPERATIVA DEL PROYECTO.
3.1.1. Herramientas:
Para el desarrollo del proyecto primero debemos de conocer los
equipos y herramientas necesarias para la instalación de una estación
terrena.

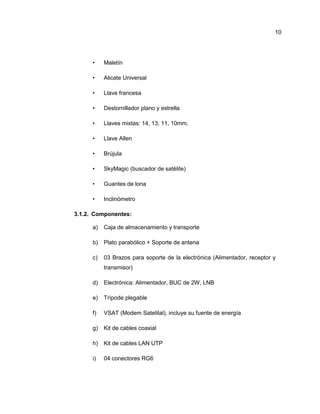

• Maletín
• Alicate Universal
• Llave francesa
• Destornillador plano y estrella
• Llaves mixtas: 14, 13, 11, 10mm.
• Llave Allen
• Brújula
• SkyMagic (buscador de satélite)
• Guantes de lona
• Inclinómetro
3.1.2. Componentes:
a) Caja de almacenamiento y transporte
b) Plato parabólico + Soporte de antena
c) 03 Brazos para soporte de la electrónica (Alimentador, receptor y
transmisor)
d) Electrónica: Alimentador, BUC de 2W, LNB
e) Trípode plegable
f) VSAT (Modem Satelital), incluye su fuente de energía
g) Kit de cables coaxial
h) Kit de cables LAN UTP
i) 04 conectores RG6
10

j) 02 conectores RJ-11
k) Conectores RJ-11
l) Conectores LAN RJ-45
3.1.3. Reconocimiento de componentes:
Los componentes necesarios para la instalación de la estación
terrena son los siguientes:
1. Caja Transportable
Vista Exterior Vista Interior
2. Antena
11

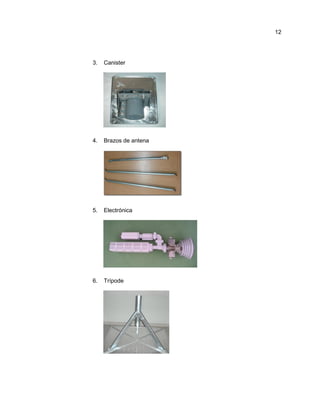

3. Canister
4. Brazos de antena
5. Electrónica
6. Trípode
12

7. Pernos de fijación de la antena, trípode y canister
8. Pernos de repuesto
9. VSAT
10. Estabilizador
13

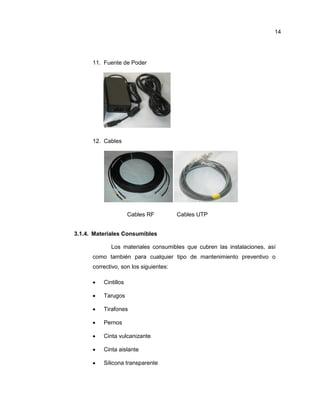

11. Fuente de Poder
12. Cables
Cables RF Cables UTP
3.1.4. Materiales Consumibles
Los materiales consumibles que cubren las instalaciones, así
como también para cualquier tipo de mantenimiento preventivo o
correctivo, son los siguientes:
 Cintillos
 Tarugos
 Tirafones
 Pernos
 Cinta vulcanizante
 Cinta aislante
 Silicona transparente
14

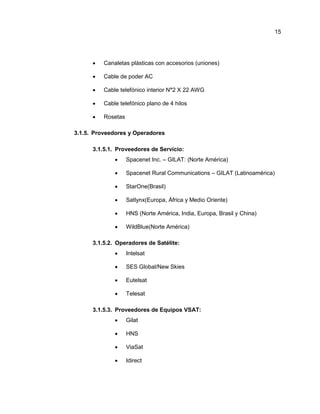

 Canaletas plásticas con accesorios (uniones)
 Cable de poder AC
 Cable telefónico interior N°2 X 22 AWG
 Cable telefónico plano de 4 hilos
 Rosetas
3.1.5. Proveedores y Operadores
3.1.5.1. Proveedores de Servicio:
 Spacenet Inc. – GILAT: (Norte América)
 Spacenet Rural Communications – GILAT (Latinoamérica)
 StarOne(Brasil)
 Satlynx(Europa, África y Medio Oriente)
 HNS (Norte América, India, Europa, Brasil y China)
 WildBlue(Norte América)
3.1.5.2. Operadores de Satélite:
 Intelsat
 SES Global/New Skies
 Eutelsat
 Telesat
3.1.5.3. Proveedores de Equipos VSAT:
 Gilat
 HNS
 ViaSat
 Idirect
15

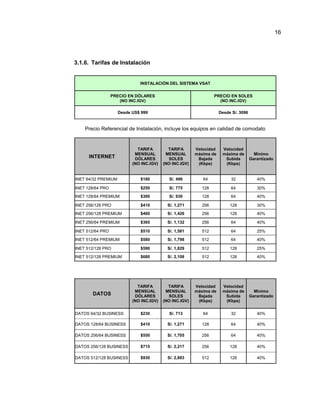

3.1.6. Tarifas de Instalación
INSTALACIÓN DEL SISTEMA VSAT
PRECIO EN DÓLARES
(NO INC.IGV)
PRECIO EN SOLES
(NO INC.IGV)
Desde US$ 999 Desde S/. 3096
Precio Referencial de Instalación, incluye los equipos en calidad de comodato
INTERNET
TARIFA
MENSUAL
DÓLARES
(NO INC.IGV)
TARIFA
MENSUAL
SOLES
(NO INC.IGV)
Velocidad
máxima de
Bajada
(Kbps)
Velocidad
máxima de
Subida
(Kbps)
Mínimo
Garantizado
INET 64/32 PREMIUM $160 S/. 496 64 32 40%
INET 128/64 PRO $250 S/. 775 128 64 30%
INET 128/64 PREMIUM $300 S/. 930 128 64 40%
INET 256/128 PRO $410 S/. 1,271 256 128 30%
INET 256/128 PREMIUM $460 S/. 1,426 256 128 40%
INET 256/64 PREMIUM $365 S/. 1,132 256 64 40%
INET 512/64 PRO $510 S/. 1,581 512 64 25%
INET 512/64 PREMIUM $580 S/. 1,798 512 64 40%
INET 512/128 PRO $590 S/. 1,829 512 128 25%
INET 512/128 PREMIUM $680 S/. 2,108 512 128 40%
DATOS
TARIFA
MENSUAL
DÓLARES
(NO INC.IGV)
TARIFA
MENSUAL
SOLES
(NO INC.IGV)
Velocidad
máxima de
Bajada
(Kbps)
Velocidad
máxima de
Subida
(Kbps)
Mínimo
Garantizado
DATOS 64/32 BUSINESS $230 S/. 713 64 32 40%
DATOS 128/64 BUSINESS $410 S/. 1,271 128 64 40%
DATOS 256/64 BUSINESS $550 S/. 1,705 256 64 40%
DATOS 256/128 BUSINESS $715 S/. 2,217 256 128 40%
DATOS 512/128 BUSINESS $930 S/. 2,883 512 128 40%
16

3.1.7. Instalación
¿Qué necesito saber antes de instalar la antena?
 ¿Tengo línea de vista hacia el satélite?
 Localización del satélite (ANIK F1R)
 Angulo de azimuth y elevación de la antena, de acuerdo a la
localización del punto remoto.
3.1.7.1. Montaje de la estación
Los pasos para el montaje de los equipos son los siguientes:
1. Montaje del trípode
a) Desplegar el trípode.
b) Fijar las patas del trípode a la base.
c) Ajustar los pernos de fijación de la base.
d) Ajustar los pernos de fijación de la estructura.
17

2. Montaje: Antena – Soporte (canister)
a) Fijar la plancha de fijación al canister, ajustar los 4
pernos con una llave de 13mm.
b) Fijar el soporte de la antena al plato parabólico,
ajustar los 4 pernos de fijación con una llave de
13mm.
c) Montar la antena al trípode plegable.
18

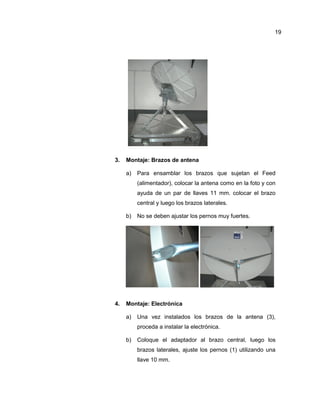

3. Montaje: Brazos de antena
a) Para ensamblar los brazos que sujetan el Feed
(alimentador), colocar la antena como en la foto y con
ayuda de un par de llaves 11 mm. colocar el brazo
central y luego los brazos laterales.
b) No se deben ajustar los pernos muy fuertes.
4. Montaje: Electrónica
a) Una vez instalados los brazos de la antena (3),
proceda a instalar la electrónica.
b) Coloque el adaptador al brazo central, luego los
brazos laterales, ajuste los pernos (1) utilizando una
llave 10 mm.
19

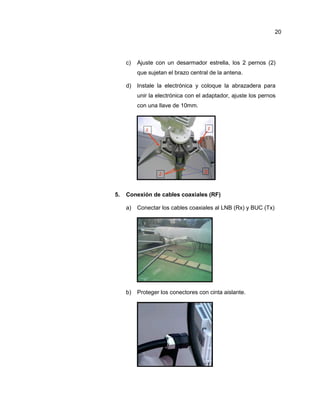

c) Ajuste con un desarmador estrella, los 2 pernos (2)
que sujetan el brazo central de la antena.
d) Instale la electrónica y coloque la abrazadera para
unir la electrónica con el adaptador, ajuste los pernos
con una llave de 10mm.
5. Conexión de cables coaxiales (RF)
a) Conectar los cables coaxiales al LNB (Rx) y BUC (Tx)
b) Proteger los conectores con cinta aislante.
20

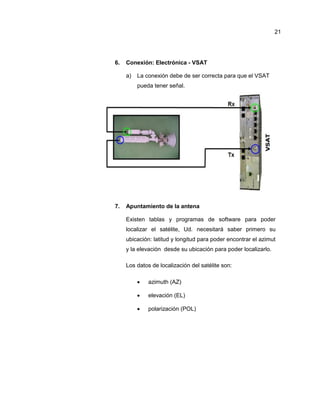

6. Conexión: Electrónica - VSAT
a) La conexión debe de ser correcta para que el VSAT
pueda tener señal.
7. Apuntamiento de la antena
Existen tablas y programas de software para poder
localizar el satélite, Ud. necesitará saber primero su
ubicación: latitud y longitud para poder encontrar el azimut
y la elevación desde su ubicación para poder localizarlo.
Los datos de localización del satélite son:
 azimuth (AZ)
 elevación (EL)
 polarización (POL)
21

a) Azimuth
 Desde su hoja con los datos busque y oriente el
azimut para su ubicación.
 Utilice una brújula para poder localizar la
dirección del ángulo requerido de azimut.
 Oriente la antena hacia esta dirección.
22

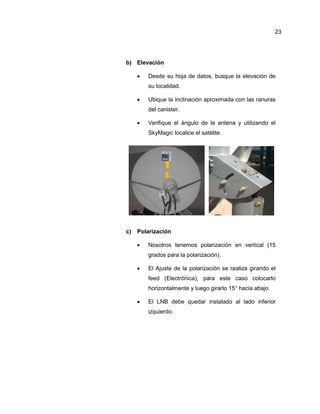

b) Elevación
 Desde su hoja de datos, busque la elevación de
su localidad.
 Ubique la inclinación aproximada con las ranuras
del canister.
 Verifique el ángulo de la antena y utilizando el
SkyMagic localice el satélite.
c) Polarización
 Nosotros tenemos polarización en vertical (15
grados para la polarización).
 El Ajuste de la polarización se realiza girando el
feed (Electrónica), para este caso colocarlo
horizontalmente y luego girarlo 15° hacia abajo.
 El LNB debe quedar instalado al lado inferior
izquierdo.
23

Posición correcta del LNB (Receptor)
3.1.7.2. Instalación del equipo VSAT dentro del local del cliente
Una vez que se haya instalado la antena se procede con el
tendido del cable RJ-6 hasta el local del cliente por un lugar
donde no puedan manipular y no haya otro tipo de cable que
perjudique de alguna manera la transmisión.
Dentro del local.
 Se coloca el VSAT cerca al switch del cliente en un
lugar donde no pueda ser manipulado.
 Se lleva los cables RJ-6 con canaleta de 5cm.
 Un cable LAN directo conecta del puerto LAN del VSAT
hasta un switch.
 Del switch se conecta un cable LAN hasta una PC para
realizar las pruebas.
 Se conecta los cables RG-6 al vsat.
 Se conecta el Vsat a un estabilizador con energía AC
y se prenden los equipos.
24

 Una vez que carga los leds del Vsat se prosigue con la
configuración de la tarjeta de red.
3.1.7.3. Configuración del equipo VSAT dentro del local del cliente.
a) Descripción.
El proceso de instalación de VSAT SEPRO es
indispensable para garantizar el correcto funcionamiento
de las estaciones en campo y la satisfacción del usuario
final. Es importante conocer los elementos básicos de
instalación, los principales inconvenientes presentados y
su posible solución.
b) Proceso de configuración y verificación de
operatividad.
Para lo cual debemos seguir los siguientes pasos:
1. Configuración de Tarjeta de Red:
 Configure la tarjeta de red de la siguiente forma:
Haga click sobre el icono de los computadores en
la parte inferior derecha.
 En caso de no aparecer este icono, haga click
derecho sobre el icono Mis sitios de Red
localizado en el escritorio y seleccione
Propiedades. Luego, haga click derecho sobre el
icono Conexión de área local y elija Propiedades.
 Allí aparecerá una ventana donde se dará click
en Propiedades.
25

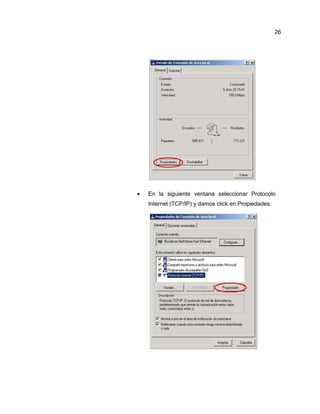

 En la siguiente ventana seleccionar Protocolo
Internet (TCP/IP) y damos click en Propiedades:
26

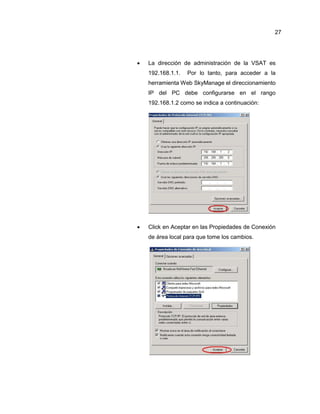

 La dirección de administración de la VSAT es
192.168.1.1. Por lo tanto, para acceder a la
herramienta Web SkyManage el direccionamiento
IP del PC debe configurarse en el rango
192.168.1.2 como se indica a continuación:
 Click en Aceptar en las Propiedades de Conexión
de área local para que tome los cambios.
27

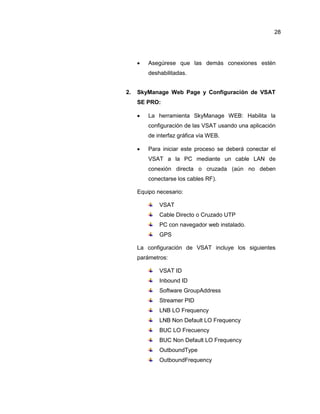

 Asegúrese que las demás conexiones estén
deshabilitadas.
2. SkyManage Web Page y Configuración de VSAT
SE PRO:
 La herramienta SkyManage WEB: Habilita la
configuración de las VSAT usando una aplicación
de interfaz gráfica vía WEB.
 Para iniciar este proceso se deberá conectar el
VSAT a la PC mediante un cable LAN de
conexión directa o cruzada (aún no deben
conectarse los cables RF).
Equipo necesario:
VSAT
Cable Directo o Cruzado UTP
PC con navegador web instalado.
GPS
La configuración de VSAT incluye los siguientes
parámetros:
VSAT ID
Inbound ID
Software GroupAddress
Streamer PID
LNB LO Frequency
LNB Non Default LO Frequency
BUC LO Frecuency
BUC Non Default LO Frequency
OutboundType
OutboundFrequency
28

Outbound Symbol Rate

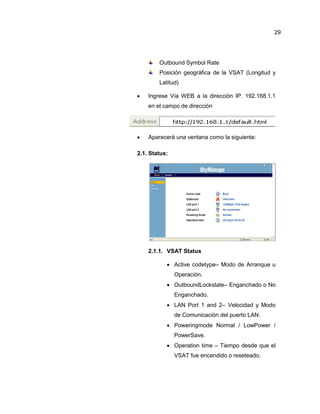

Posición geográfica de la VSAT (Longitud y
Latitud)
 Ingrese Vía WEB a la dirección IP. 192.168.1.1
en el campo de dirección
 Aparecerá una ventana como la siguiente:
2.1. Status:
2.1.1. VSAT Status
 Active codetype– Modo de Arranque u
Operación.
 OutboundLockstate– Enganchado o No
Enganchado.
 LAN Port 1 and 2– Velocidad y Modo
de Comunicación del puerto LAN.
 Poweringmode Normal / LowPower /
PowerSave.
 Operation time – Tiempo desde que el
VSAT fue encendido o reseteado.
29

2.1.2. VSAT Info
 Muestra los componentes de Hardware
y Software del VSAT
2.1.3. VSAT Telemetry
Esta página muestra el porcentaje de
utilización del CPU y señal Rx Es/No del
VSAT.
Utilizando el Rx signal Es/No se pueden
realizar mejoras en la señal durante el
proceso de apuntamiento de la antena.
30

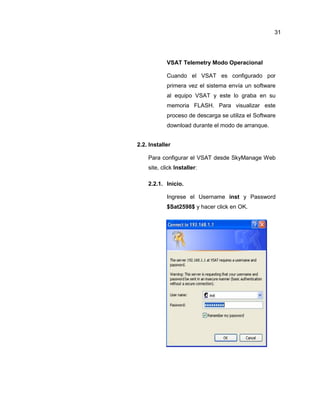

VSAT Telemetry Modo Operacional
Cuando el VSAT es configurado por
primera vez el sistema envía un software
al equipo VSAT y este lo graba en su
memoria FLASH. Para visualizar este
proceso de descarga se utiliza el Software
download durante el modo de arranque.
2.2. Installer
Para configurar el VSAT desde SkyManage Web
site, click Installer:
2.2.1. Inicio.
Ingrese el Username inst y Password
$Sat2598$ y hacer click en OK.
31

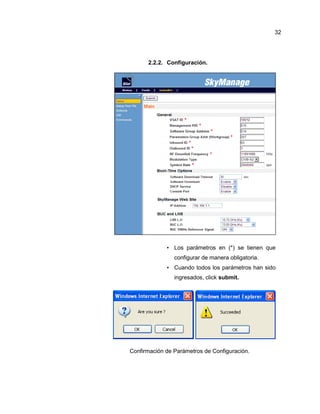

2.2.2. Configuración.
• Los parámetros en (*) se tienen que
configurar de manera obligatoria.
• Cuando todos los parámetros han sido
ingresados, click submit.
Confirmación de Parámetros de Configuración.
32

2.2.3. Modo Instalación y Reset VSAT.
Sobre la página en Installer, click
Commands.
Click Enter installation mode, click OK.
Click Reset VSAT, click OK.
Después de haber instalado la antena
correctamente, conecte los cables RF al
equipo VSAT y luego de haber realizado el
correcto apuntamiento, los leds del VSAT
mostrarán las siguientes imágenes:
33

 (PWR) VSAT encendido.
 (RX) Receiver lock (El VSAT recibe señal del
HUB).
 (SYNC) Detecta el PID Sync (El VSAT se
sincroniza con el NMS).
 (ON-LINE) VSAT en línea.
 (TX) Transmitiendo (Encendido intermitente
con el envío de paquetes).
El reinicio del VSAT demora por lo menos 10
minutos
3. Monitoreo vía skymanage web page
Esta sección detalla cómo se muestra el SkyManage
Web page cuando el VSAT está operativo (Online)
después de un proceso de arranque o después que
el VSAT fue reiniciado y una vez que la antena está
correctamente apuntada.
3.1. Conexión del equipo VSAT
 Panel posterior
1. 24V DC power input – Se conecta al
adaptador AC y este a su vez a la toma
eléctrica 220 VAC.
34

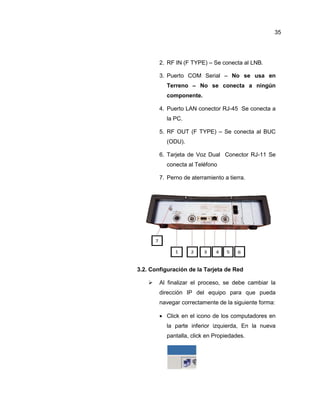

2. RF IN (F TYPE) – Se conecta al LNB.
3. Puerto COM Serial – No se usa en
Terreno – No se conecta a ningún
componente.
4. Puerto LAN conector RJ-45 Se conecta a
la PC.
5. RF OUT (F TYPE) – Se conecta al BUC
(ODU).
6. Tarjeta de Voz Dual Conector RJ-11 Se
conecta al Teléfono
7. Perno de aterramiento a tierra.
3.2. Configuración de la Tarjeta de Red
 Al finalizar el proceso, se debe cambiar la
dirección IP del equipo para que pueda
navegar correctamente de la siguiente forma:
 Click en el icono de los computadores en
la parte inferior izquierda, En la nueva
pantalla, click en Propiedades.
35

 En caso de no aparecer este icono, haga
click derecho sobre el icono Mis sitios de
Red localizado en el escritorio y
seleccione Propiedades. En seguida
haga click derecho sobre el icono
Conexión de área local y elija
Propiedades.
 Seleccionar protocolo Internet TCP/IP, y
dar click en propiedades.
36

 Allí, seleccionamos la opción “Obtener
una dirección IP automáticamente” y click
en aceptar.
 Click en Aceptar en las propiedades de
Conexión de Área Local para que tome
los cambios.
37

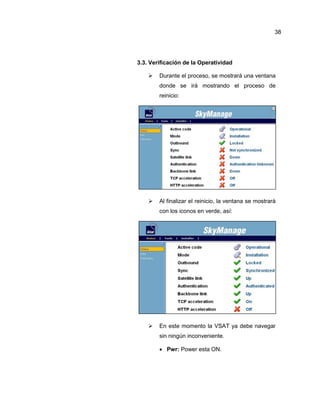

3.3. Verificación de la Operatividad
 Durante el proceso, se mostrará una ventana
donde se irá mostrando el proceso de
reinicio:
 Al finalizar el reinicio, la ventana se mostrará
con los iconos en verde, así:
 En este momento la VSAT ya debe navegar
sin ningún inconveniente.
 Pwr: Power esta ON.
38

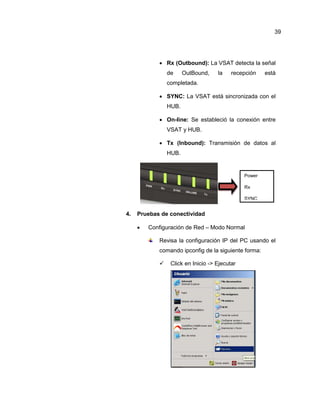

 Rx (Outbound): La VSAT detecta la señal
de OutBound, la recepción está
completada.
 SYNC: La VSAT está sincronizada con el
HUB.
 On-line: Se estableció la conexión entre
VSAT y HUB.
 Tx (Inbound): Transmisión de datos al
HUB.
4. Pruebas de conectividad
 Configuración de Red – Modo Normal
Revisa la configuración IP del PC usando el
comando ipconfig de la siguiente forma:
 Click en Inicio -> Ejecutar
Power
Rx
SYNC
ON-LINE
Tx
39

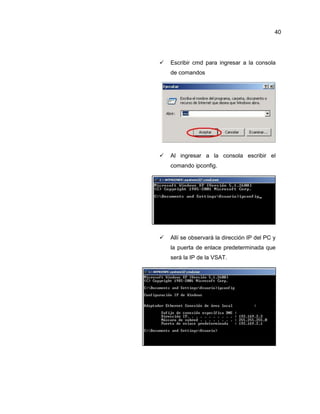

 Escribir cmd para ingresar a la consola
de comandos
 Al ingresar a la consola escribir el
comando ipconfig.
 Allí se observará la dirección IP del PC y
la puerta de enlace predeterminada que
será la IP de la VSAT.
40

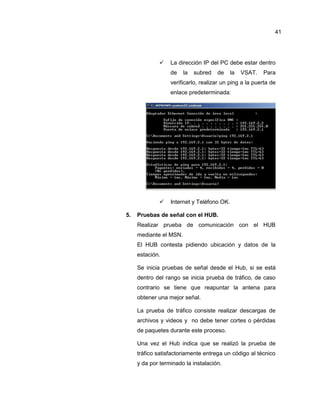

 La dirección IP del PC debe estar dentro
de la subred de la VSAT. Para
verificarlo, realizar un ping a la puerta de
enlace predeterminada:
 Internet y Teléfono OK.
5. Pruebas de señal con el HUB.
Realizar prueba de comunicación con el HUB
mediante el MSN.
El HUB contesta pidiendo ubicación y datos de la
estación.
Se inicia pruebas de señal desde el Hub, si se está
dentro del rango se inicia prueba de tráfico, de caso
contrario se tiene que reapuntar la antena para
obtener una mejor señal.
La prueba de tráfico consiste realizar descargas de
archivos y videos y no debe tener cortes o pérdidas
de paquetes durante este proceso.
Una vez el Hub indica que se realizó la prueba de
tráfico satisfactoriamente entrega un código al técnico
y da por terminado la instalación.
41

3.1.8. Sistema de protección
3.1.8.1. Sistema de pararrayos
a) Componentes
 01 torre y/o Mástil de 6 m. dividido en 2 tramos de 3
m. c/u.
 Ferretería (pernos de fijación y anclaje).
 Pararrayos Monopuntal.
 Cable de cobre desnudo 1/0.
 Caja de inspección (concreto).
 Accesorios (conectores, abrazaderas, pernos, tubos).
 Kit platina de cobre desnudo de 50 x 3000 mm.
 02 dosis de cemento conductivo (EricoGem o
Hidrosolta).
b) Infraestructura
 Se realizará el reconocimiento del lugar para la
correcta instalación del mástil, se debe considerar
que el mástil debe proteger a los equipos de
comunicaciones (antena + electrónica).
 Excavación de la zanja para la cimentación del
anclaje del mástil.
 Cimentación de los anclajes del mástil.
 Instalación del sistema
 Montaje e instalación del mástil.
 Montaje del pararrayos.
 Instalación del cable de bajada (interiormente).
42

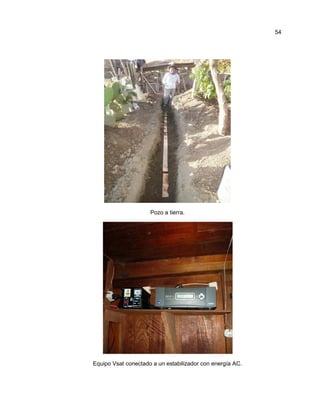

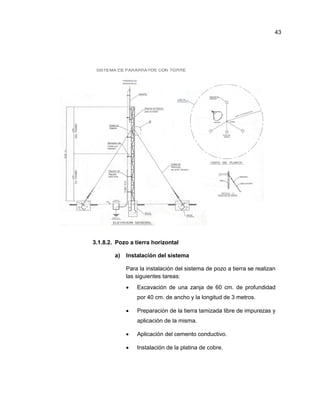

3.1.8.2. Pozo a tierra horizontal
a) Instalación del sistema
Para la instalación del sistema de pozo a tierra se realizan
las siguientes tareas:
 Excavación de una zanja de 60 cm. de profundidad
por 40 cm. de ancho y la longitud de 3 metros.
 Preparación de la tierra tamizada libre de impurezas y
aplicación de la misma.
 Aplicación del cemento conductivo.
 Instalación de la platina de cobre.
43

 Instalación de la caja de registro, la cual servirá para
visualizar el terminal de cobre y poder realizar las
mediciones del sistema de tierra.
 Luego de culminar todo el trabajo referente a la
instalación del pozo, se procederá a quemar las
envolturas del polvo químico, colocándolas dentro de
una zona destinada a la incineración de sustancias
tóxicas, evitando de esta forma que alguna persona
tenga contacto con los residuos y pueda intoxicarse.
 Medición del sistema de puesta a tierra.
 Se deben realizar 3 mediciones en direcciones
diferentes para obtener un promedio final.
44

3.1.9. Topologías de una Red VSAT
Existen actualmente dos configuraciones típicas:
 Redes en estrella: Es el enlace entre dos o más VSAT´s que
requieren de una estación terrena, que actuara como retransmisor,
para lograr alcanzar los mínimos requisitos de calidad. Presenta
problema de retardo, 0,5 s debido al doble salto, pero en cambio
necesita antenas de dimensiones reducidas y receptores con una
sensibilidad limitada.
 Redes en malla: Es en el enlace directo entre dos o más VSAT´s
sin la presencia de una estación retransmisora. Tiene un retardo
de 0,25 s, menor a la red estrella, pero requiere de una antena de
gran diámetro así como de una alta sensibilidad en los receptores.
45

3.2. RESULTADOS OBTENIDOS
La ejecución del proyecto logró el objetivo que se planteó, pues se
implementó el sistema de comunicación de Internet y voz en zonas rurales.
Se reconoció los elementos que conforman una estación terrena para
un sistema de comunicación de internet y telefonía.
Se realizó la estación con un pozo a tierra horizontal y una torre de 6m
para el sistema de pararrayos. La instalación de un Sistema de Pararrayos
minimiza o elimina los efectos de los rayos, para proteger en nuestro caso a
las Estaciones Remotas VSAT y en general a la comunidad que hicieran uso
de estos servicios, sobre todo en las zonas de gran actividad atmosférica de la
sierra y la selva de nuestro país.
Para evaluar la calidad de una señal existen técnicas cualitativas y
métodos cuantitativos. Las técnicas cualitativas permiten evaluar una señal de
manera subjetiva, de forma que la señal se observa y analiza con la intención
de detectar patrones que puedan indicar la presencia de irregularidades. Estas
técnicas son, por lo regular, utilizadas para apuntar posibles causas y
determinar estrategias en la solución de problemas. Las mediciones
cuantitativas, por el contrario, proveen un dato numérico que se compara con
algún parámetro recomendado o correspondiente a alguna especificación.
Una medida cuantitativa es sumamente confiable, mientras que las técnicas
cualitativas dependen de la percepción particular y de la experiencia.
46

CONCLUSIONES
Con el presente trabajo se logró el objetivo de documentar los procedimientos
técnicos, teóricos y operacionales, para la implementación de una estación terrena
en zonas rurales de nuestro país.
En lo relativo a los elementos que conforman la estación terrena, se logró que se
reconociera cada uno de los mismos, reconociendo sus características y funciones.
Referente a la implementación de la estación terrena, se llevó a cabo la instalación
de un sistema VSAT que brinda los servicios de internet y telefonía.

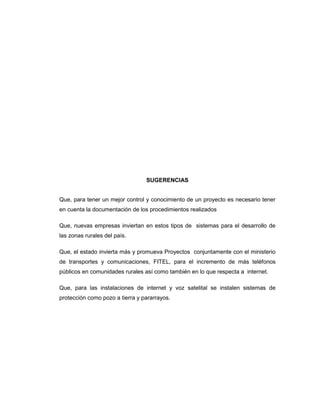

SUGERENCIAS
Que, para tener un mejor control y conocimiento de un proyecto es necesario tener
en cuenta la documentación de los procedimientos realizados
Que, nuevas empresas inviertan en estos tipos de sistemas para el desarrollo de
las zonas rurales del país.
Que, el estado invierta más y promueva Proyectos conjuntamente con el ministerio
de transportes y comunicaciones, FITEL, para el incremento de más teléfonos
públicos en comunidades rurales así como también en lo que respecta a internet.
Que, para las instalaciones de internet y voz satelital se instalen sistemas de
protección como pozo a tierra y pararrayos.

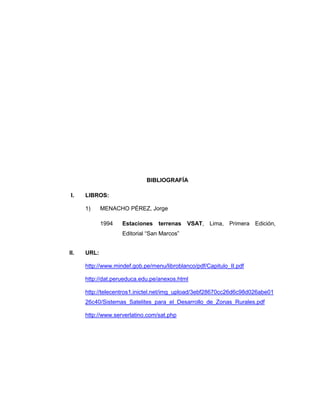

BIBLIOGRAFÍA
I. LIBROS:
1) MENACHO PÉREZ, Jorge
1994 Estaciones terrenas VSAT, Lima, Primera Edición,
Editorial “San Marcos”
II. URL:
http://www.mindef.gob.pe/menu/libroblanco/pdf/Capitulo_II.pdf
http://dat.perueduca.edu.pe/anexos.html
http://telecentros1.inictel.net/img_upload/3ebf28670cc26d6c98d026abe01
26c40/Sistemas_Satelites_para_el_Desarrollo_de_Zonas_Rurales.pdf
http://www.serverlatino.com/sat.php

III. TESIS CONSULTADA:
Díaz, Patricia. Diseño de una red de telecomunicaciones rurales para
localidades del departamento de Puno empleando un sistema
radioeléctrico digital punto multipunto, 2001.
Espinoza, David. Diseño de una red de telecentros rurales con un
acceso satelital compartido, 2005.
Salvatierra, Julio. Diseño de una red rural CDMA-450 MHZ para el
valle del Vilcanota – Canchis, 2007.
50

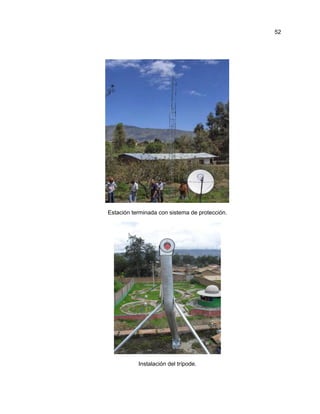

Estación terminada con sistema de protección.
Instalación del trípode.
52

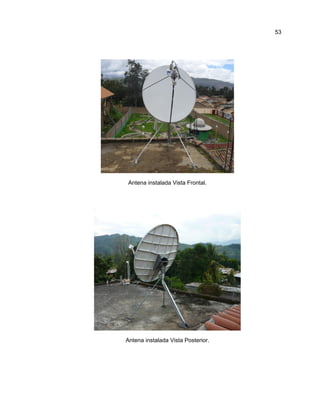

Antena instalada Vista Frontal.
Antena instalada Vista Posterior.
53

Pozo a tierra.
Equipo Vsat conectado a un estabilizador con energía AC.
54

Componentes del sistema VSAT.
Portabilidad de la instalación.
55

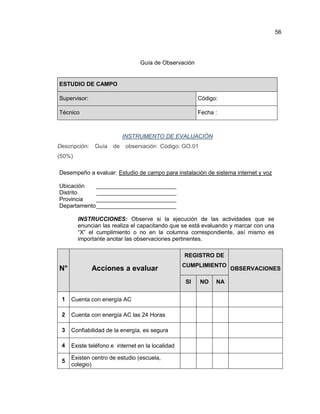

Guía de Observación
INSTRUMENTO DE EVALUACIÓN
Descripción: Guía de observación
(50%)
Código: GO.01
Desempeño a evaluar: Estudio de campo para instalación de sistema internet y voz
Ubicación _________________________
Distrito _________________________
Provincia _________________________
Departamento_________________________
INSTRUCCIONES: Observe si la ejecución de las actividades que se
enuncian las realiza el capacitando que se está evaluando y marcar con una
“X” el cumplimiento o no en la columna correspondiente, así mismo es
importante anotar las observaciones pertinentes.
N° Acciones a evaluar
REGISTRO DE
CUMPLIMIENTO
OBSERVACIONES
SI NO NA
1 Cuenta con energía AC
2 Cuenta con energía AC las 24 Horas
3 Confiabilidad de la energía, es segura
4 Existe teléfono e internet en la localidad
5
Existen centro de estudio (escuela,
colegio)
ESTUDIO DE CAMPO
Supervisor: Código:
Técnico Fecha :
56

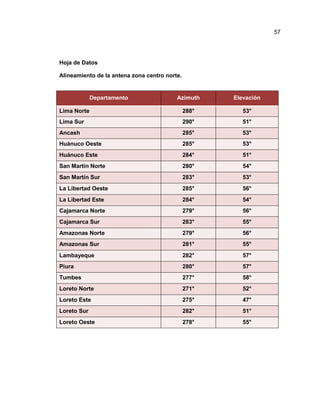

Hoja de Datos
Alineamiento de la antena zona centro norte.
Departamento Azimuth Elevación
Lima Norte 288° 53°
Lima Sur 290° 51°
Ancash 285° 53°
Huánuco Oeste 285° 53°
Huánuco Este 284° 51°
San Martín Norte 280° 54°
San Martín Sur 283° 53°
La Libertad Oeste 285° 56°
La Libertad Este 284° 54°
Cajamarca Norte 279° 56°
Cajamarca Sur 283° 55°
Amazonas Norte 279° 56°
Amazonas Sur 281° 55°
Lambayeque 282° 57°
Piura 280° 57°
Tumbes 277° 58°
Loreto Norte 271° 52°
Loreto Este 275° 47°
Loreto Sur 282° 51°
Loreto Oeste 278° 55°
57

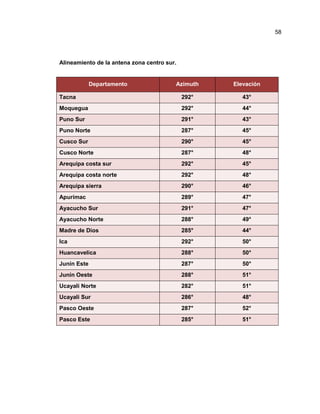

Alineamiento de la antena zona centro sur.
Departamento Azimuth Elevación
Tacna 292° 43°
Moquegua 292° 44°
Puno Sur 291° 43°
Puno Norte 287° 45°
Cusco Sur 290° 45°
Cusco Norte 287° 48°
Arequipa costa sur 292° 45°
Arequipa costa norte 292° 48°
Arequipa sierra 290° 46°
Apurímac 289° 47°
Ayacucho Sur 291° 47°
Ayacucho Norte 288° 49°
Madre de Dios 285° 44°
Ica 292° 50°
Huancavelica 288° 50°
Junín Este 287° 50°
Junín Oeste 288° 51°
Ucayali Norte 282° 51°
Ucayali Sur 286° 48°
Pasco Oeste 287° 52°
Pasco Este 285° 51°
58

Proyecto estacion satelital
