Centro de bachillerato tecnológico industrial y de servicios N 172
diseña e instala redes LAN de acuerdo alas necesidades de la organización y estándares oficiales
Diseño de una red de área local
Juan Carlos Martínez García
5*D
Soporte y mantenimiento de equipos de cómputo
4 de diciembre del 2014

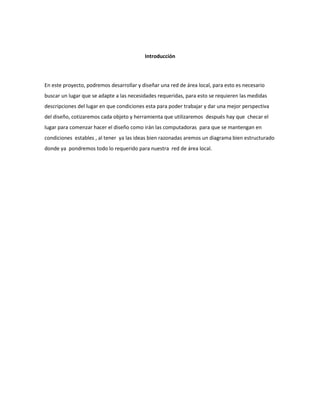

Introducción
En este proyecto, podremos desarrollar y diseñar una red de área local, para esto es necesario buscar un lugar que se adapte a las necesidades requeridas, para esto se requieren las medidas descripciones del lugar en que condiciones esta para poder trabajar y dar una mejor perspectiva del diseño, cotizaremos cada objeto y herramienta que utilizaremos después hay que checar el lugar para comenzar hacer el diseño como irán las computadoras para que se mantengan en condiciones estables , al tener ya las ideas bien razonadas aremos un diagrama bien estructurado donde ya pondremos todo lo requerido para nuestra red de área local.

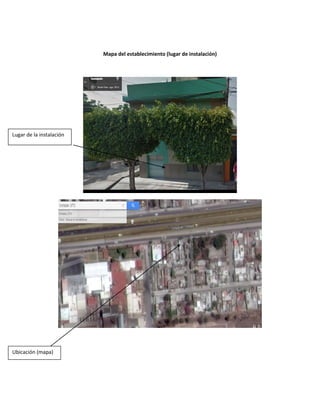

Mapa del establecimiento (lugar de instalación)
Lugar de la instalación
Ubicación (mapa)

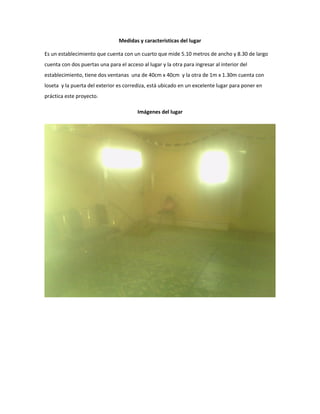

Medidas y características del lugar
Es un establecimiento que cuenta con un cuarto que mide 5.10 metros de ancho y 8.30 de largo cuenta con dos puertas una para el acceso al lugar y la otra para ingresar al interior del establecimiento, tiene dos ventanas una de 40cm x 40cm y la otra de 1m x 1.30m cuenta con loseta y la puerta del exterior es corrediza, está ubicado en un excelente lugar para poner en práctica este proyecto.

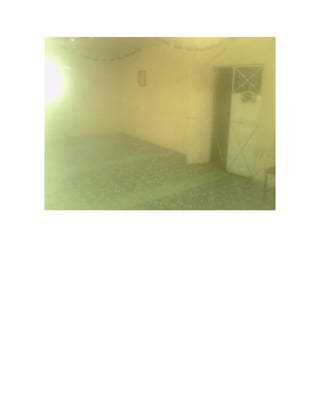

Imágenes del lugar

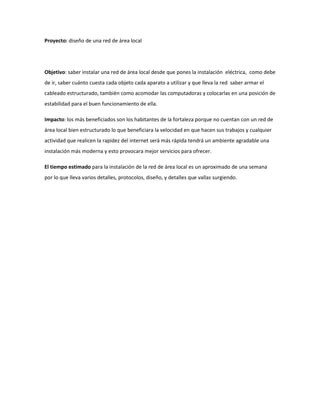

Proyecto: diseño de una red de área local
Objetivo: saber instalar una red de área local desde que pones la instalación eléctrica, como debe de ir, saber cuánto cuesta cada objeto cada aparato a utilizar y que lleva la red saber armar el cableado estructurado, también como acomodar las computadoras y colocarlas en una posición de estabilidad para el buen funcionamiento de ella.
Impacto: los más beneficiados son los habitantes de la fortaleza porque no cuentan con un red de área local bien estructurado lo que beneficiara la velocidad en que hacen sus trabajos y cualquier actividad que realicen la rapidez del internet será más rápida tendrá un ambiente agradable una instalación más moderna y esto provocara mejor servicios para ofrecer.
El tiempo estimado para la instalación de la red de área local es un aproximado de una semana por lo que lleva varios detalles, protocolos, diseño, y detalles que vallas surgiendo.

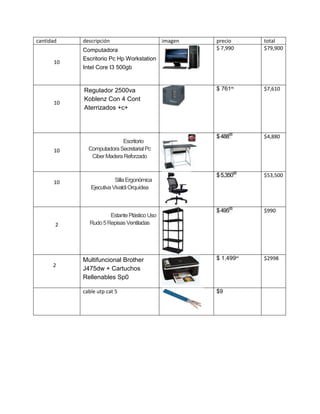

cantidad
descripción
imagen
precio
total
10 Computadora Escritorio Pc Hp Workstation Intel Core I3 500gb
$ 7,990
$79,900
10 Regulador 2500va Koblenz Con 4 Cont Aterrizados +c+
$ 76166
$7,610
10
Escritorio Computadora Secretarial Pc Ciber Madera Reforzado
$ 48800
$4,880
10
Silla Ergonómica Ejecutiva Vivaldi Orquídea
$ 5,35000
$53,500
2
Estante Plástico Uso Rudo 5 Repisas Ventiladas
$ 49500
$990
2 Multifuncional Brother J475dw + Cartuchos Rellenables Sp0
$ 1,49900
$2998
cable utp cat 5
$9
10

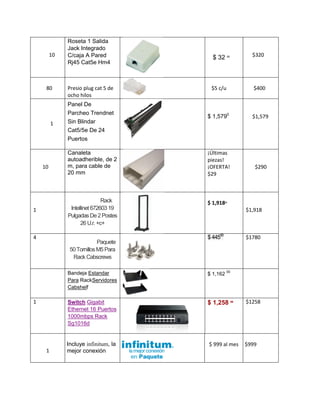

Roseta 1 Salida Jack Integrado C/caja A Pared Rj45 Cat5e Hm4


 $ 32 00
$320
80
Presio plug cat 5 de ocho hilos
$5 c/u
$400
1 Panel De Parcheo Trendnet Sin Blindar Cat5/5e De 24 Puertos
$ 1,5790
$1,579
10 Canaleta autoadherible, de 2 m, para cable de 20 mm
¡Últimas piezas!
¡OFERTA!
$29
$290
1
Rack Intellinet 672603 19 Pulgadas De 2 Postes 26 U.r. +c+
$ 1,91803
$1,918
4
Paquete 50 Tornillos M5 Para Rack Cabscrews
$ 44500
$1780
Bandeja Estandar Para RackServidores Cabshelf

 $ 1,162 00
1
Switch Gigabit Ethernet 16 Puertos 1000mbps Rack Sg1016d
 $ 1,258 99
$1258
1
Incluye infinitum, la mejor conexión
$ 999 al mes
$999

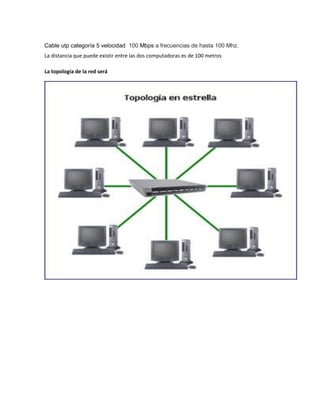

Cable utp categoría 5 velocidad 100 Mbps a frecuencias de hasta 100 Mhz.
La distancia que puede existir entre las dos computadoras es de 100 metros
La topología de la red será

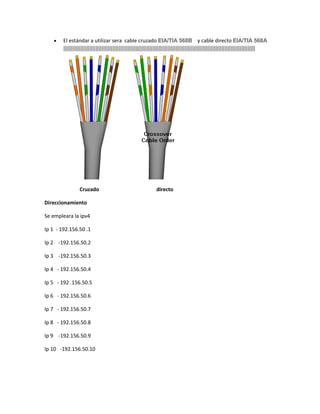

 El estándar a utilizar sera cable cruzado EIA/TIA 568B y cable directo EIA/TIA 568A |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cruzado directo
Direccionamiento
Se empleara la ipv4
Ip 1 - 192.156.50 .1
Ip 2 -192.156.50.2
Ip 3 -192.156.50.3
Ip 4 - 192.156.50.4
Ip 5 - 192 .156.50.5
Ip 6 - 192.156.50.6
Ip 7 - 192.156.50.7
Ip 8 - 192.156.50.8
Ip 9 -192.156.50.9
Ip 10 -192.156.50.10

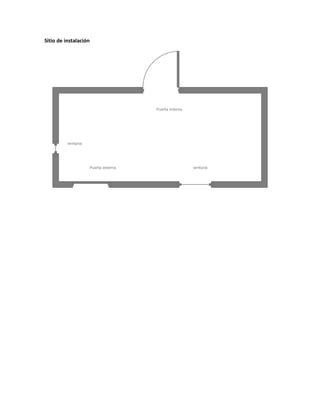

Sitio de instalación
Puerta internaPuerta externaventanaventana

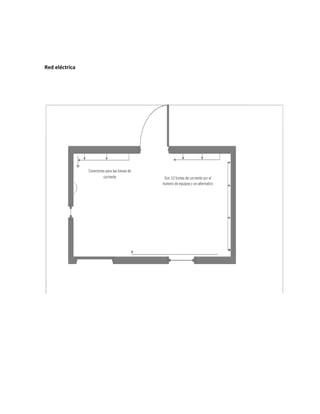

Red eléctrica

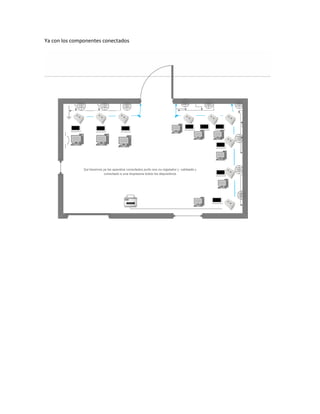

Ya con los componentes conectados
