Redes 2 Introduccion al Router 2021-1

REDES – INTRODUCCION AL ROUTER
Mg. Richard E. Mendoza Gáfaro

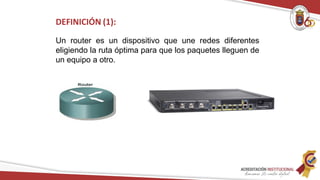

DEFINICIÓN (1):
Un router es un dispositivo que une redes diferentes
eligiendo la ruta óptima para que los paquetes lleguen de
un equipo a otro.

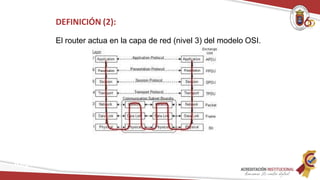

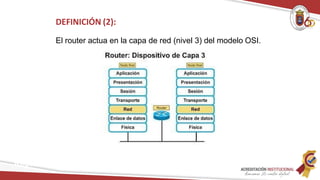

DEFINICIÓN (2):
El router actua en la capa de red (nivel 3) del modelo OSI.
Redes

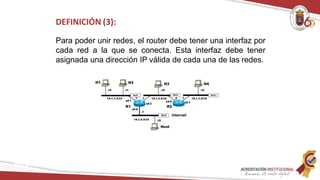

DEFINICIÓN (3):
Para poder unir redes, el router debe tener una interfaz por
cada red a la que se conecta. Esta interfaz debe tener
asignada una dirección IP válida de cada una de las redes.
Redes

FUNCIONES DE UN ROUTER:
● Elección de las mejores rutas de salida para los
paquetes que entran por sus interfaces.
● Conmutación de los paquetes hacia la interfaz de salida
adecuada.
● Procesamiento de los paquetes. Esto implica procesado
y retraso en el envío.
● Filtrado de colisiones y broadcast.
Redes

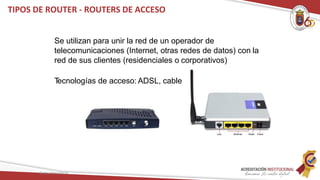

Se utilizan para unir la red de un operador de
telecomunicaciones (Internet, otras redes de datos) con la
red de sus clientes (residenciales o corporativos)
T
ecnologías de acceso: ADSL, cable
TIPOS DE ROUTER - ROUTERS DE ACCESO
Redes Telemáticas

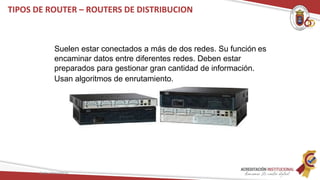

Suelen estar conectados a más de dos redes. Su función es
encaminar datos entre diferentes redes. Deben estar
preparados para gestionar gran cantidad de información.
Usan algoritmos de enrutamiento.
TIPOS DE ROUTER – ROUTERS DE DISTRIBUCION
Redes Telemáticas

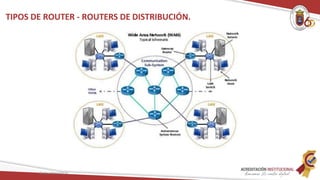

TIPOS DE ROUTER - ROUTERS DE DISTRIBUCIÓN.
Redes Telemáticas

Se define como un grupo de redes IP que poseen una
política de rutas propia e independiente.
Realiza su propia gestión del tráfico que fluye entre él y los
restantes Sistemas Autónomos que forman Internet.
Todos los sistemas autónomos se identifican en Internet de
manera única por un número (ASN)
Redes Telemáticas
SISTEMA AUTONOMO

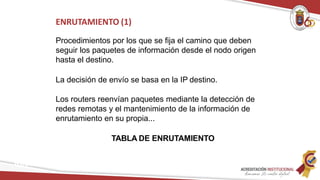

ENRUTAMIENTO (1)
Redes
Procedimientos por los que se fija el camino que deben
seguir los paquetes de información desde el nodo origen
hasta el destino.
La decisión de envío se basa en la IP destino.
Los routers reenvían paquetes mediante la detección de
redes remotas y el mantenimiento de la información de
enrutamiento en su propia...
TABLA DE ENRUTAMIENTO

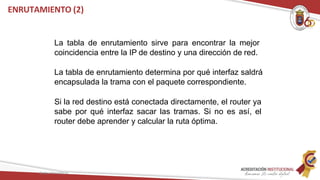

La tabla de enrutamiento sirve para encontrar la mejor
coincidencia entre la IP de destino y una dirección de red.
La tabla de enrutamiento determina por qué interfaz saldrá
encapsulada la trama con el paquete correspondiente.
Si la red destino está conectada directamente, el router ya
sabe por qué interfaz sacar las tramas. Si no es así, el
router debe aprender y calcular la ruta óptima.
ENRUTAMIENTO (2)
Redes Telemáticas

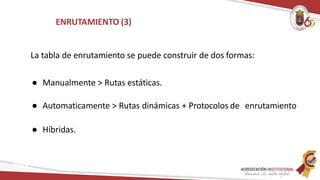

ENRUTAMIENTO (3)
Redes
La tabla de enrutamiento se puede construir de dos formas:
● Manualmente > Rutas estáticas.
● Automaticamente > Rutas dinámicas + Protocolos de enrutamiento
● Híbridas.

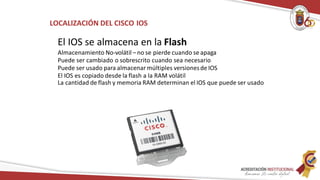

LOCALIZACIÓN DEL CISCO IOS
El IOS se almacena en la Flash
Almacenamiento No-volátil – no se pierde cuando se apaga
Puede ser cambiado o sobrescrito cuando sea necesario
Puede ser usado para almacenar múltiples versionesde IOS
El IOS es copiado desde la flash a la RAM volátil
La cantidad de flash y memoria RAM determinan el IOS que puede ser usado

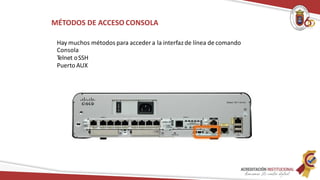

MÉTODOS DE ACCESO CONSOLA
Hay muchos métodos para acceder a la interfaz de línea de comando
Consola
Telnet oSSH
Puerto AUX

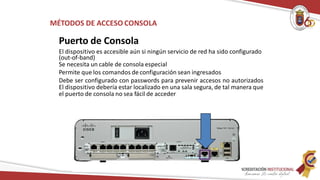

MÉTODOS DE ACCESO CONSOLA
Puerto de Consola
El dispositivo es accesible aún si ningún servicio de red ha sido configurado
(out-of-band)
Se necesita un cable de consola especial
Permite que los comandos de configuración sean ingresados
Debe ser configurado con passwords para prevenir accesos no autorizados
El dispositivo debería estar localizado en una sala segura, de tal manera que
el puerto de consola no sea fácil de acceder

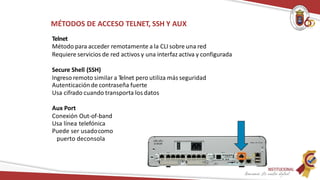

MÉTODOS DE ACCESO TELNET, SSH Y AUX
Telnet
Método para acceder remotamente a la CLI sobre una red
Requiere servicios de red activos y una interfaz activa y configurada
Secure Shell (SSH)
Ingreso remoto similar a Telnet pero utiliza más seguridad
Autenticaciónde contraseña fuerte
Usa cifrado cuando transporta los datos
Aux Port
Conexión Out-of-band
Usa línea telefónica
Puede ser usadocomo
puerto deconsola

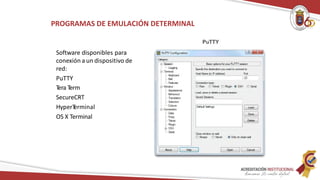

PROGRAMAS DE EMULACIÓN DETERMINAL
Software disponibles para
conexión a un dispositivo de
red:
PuTTY
T
era T
erm
SecureCRT
HyperT
erminal
OS X Terminal

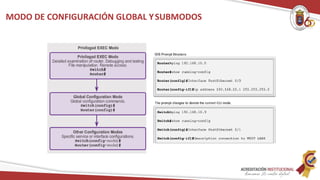

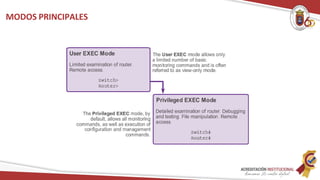

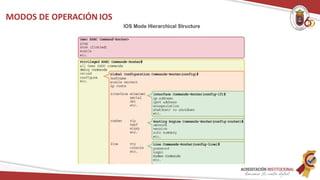

MODO DE CONFIGURACIÓN GLOBAL YSUBMODOS

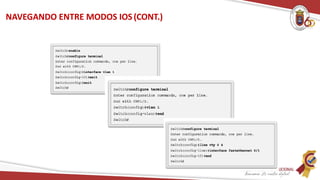

NAVEGANDO ENTRE MODOS IOS(CONT.)

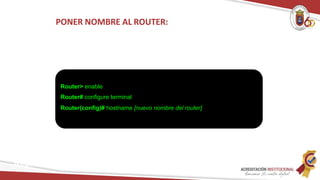

PONER NOMBRE AL ROUTER:
Router> enable
Router# configure terminal
Router(config)# hostname [nuevo nombre del router]
Redes

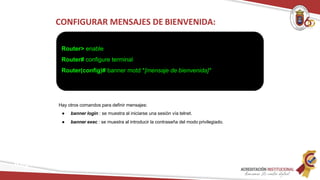

CONFIGURAR MENSAJES DE BIENVENIDA:
Router> enable
Router(config)# banner motd *[mensaje de bienvenida]*
Redes
Hay otros comandos para definir mensajes:
● banner login : se muestra al iniciarse una sesión vía telnet.
● banner exec : se muestra al introducir la contraseña del modo privilegiado.

Se debe configurar siempre la enable secret ya que genera una clave cifrada en el router.

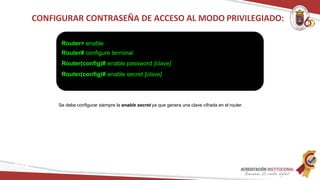

CONFIGURAR CONTRASEÑA DE ACCESO AL MODO PRIVILEGIADO:
Router> enable
Router(config)# enable password [clave]
Router(config)# enable secret [clave]
Redes

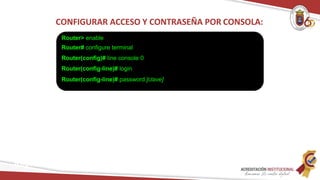

CONFIGURAR ACCESO Y CONTRASEÑA POR CONSOLA:
Router> enable
Router(config)# line console 0
Router(config-line)# login
Router(config-line)# password [clave]
Redes

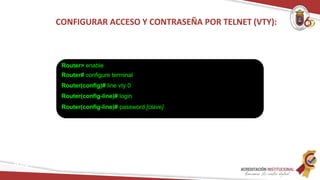

CONFIGURAR ACCESO Y CONTRASEÑA POR TELNET (VTY):
Router> enable
Router(config)# line vty 0
Redes

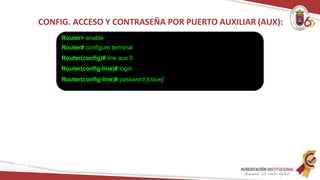

CONFIG. ACCESO Y CONTRASEÑA POR PUERTO AUXILIAR (AUX):
Router> enable
Router(config)# line aux 0
Redes

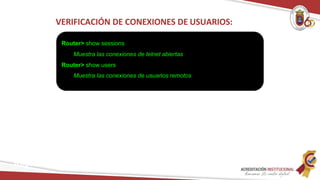

VERIFICACIÓN DE CONEXIONES DE USUARIOS:
Router> show sessions
Muestra las conexiones de telnet abiertas
Router> show users
Muestra las conexiones de usuarios remotos
Redes

CONFIGURACIÓN DE INTERFACES ETHERNET:
Router> enable
Router(config)# interface ethernet X/Y
Router(config-if)# ip address [ip] [máscara]
Router(config-if)# no shutdown
Redes
También se pueden configurar otras propiedades de los interfaces como…
● La velocidad de la transmisión: speed 100
● El modo de comunicación: duplex full
● Asignar un nombre al interfaz: description tarjeta1

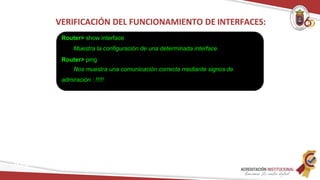

VERIFICACIÓN DEL FUNCIONAMIENTO DE INTERFACES:
Router> show interface
Muestra la configuración de una determinada interface
Router> ping
Nos muestra una comunicación correcta mediante signos de
admiración : !!!!!
Redes

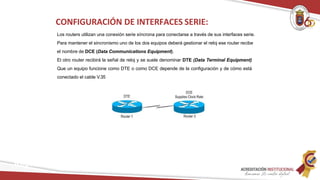

Los routers utilizan una conexión serie síncrona para conectarse a través de sus interfaces serie.
Para mantener el sincronismo uno de los dos equipos deberá gestionar el reloj ese router recibe
el nombre de DCE (Data Communications Equipment).
El otro router recibirá la señal de reloj y se suele denominar DTE (Data Terminal Equipment)
Que un equipo funcione como DTE o como DCE depende de la configuración y de cómo está
conectado el cable V.35
CONFIGURACIÓN DE INTERFACES SERIE:
Redes

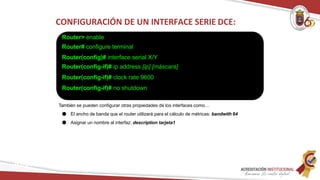

CONFIGURACIÓN DE UN INTERFACE SERIE DCE:
Router> enable
Router(config)# interface serial X/Y
Router(config-if)# clock rate 9600
También se pueden configurar otras propiedades de los interfaces como…
● El ancho de banda que el router utilizará para el cálculo de métricas: bandwith 64
● Asignar un nombre al interfaz: description tarjeta1
Redes

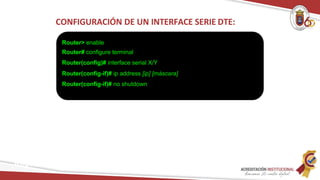

CONFIGURACIÓN DE UN INTERFACE SERIE DTE:
Router> enable
Router(config)# interface serial X/Y
Redes

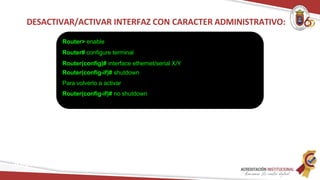

DESACTIVAR/ACTIVAR INTERFAZ CON CARACTER ADMINISTRATIVO:
Router> enable
Router(config)# interface ethernet/serial X/Y
Router(config-if)# shutdown
Para volverlo a activar
Redes

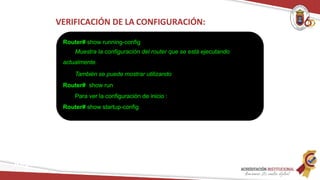

Router# show running-config
Muestra la configuración del router que se está ejecutando
actualmente.
También se puede mostrar utilizando
Router# show run
Para ver la configuración de inicio :
Router# show startup-config
Redes
VERIFICACIÓN DE LA CONFIGURACIÓN:

Este comando se puede simplificar de la siguiente manera : copy run start

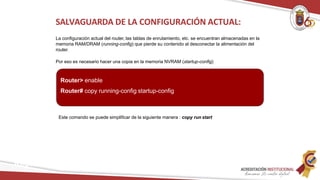

SALVAGUARDA DE LA CONFIGURACIÓN ACTUAL:
La configuración actual del router, las tablas de enrutamiento, etc. se encuentran almacenadas en la
memoria RAM/DRAM (running-config) que pierde su contenido al desconectar la alimentación del
router.
Por eso es necesario hacer una copia en la memoria NVRAM (startup-config)
Router> enable
Router# copy running-config startup-config
Redes

Si posteriormente reiniciamos o cargamos de nuevo la configuración con el comando reload
entraremos en modo setup.

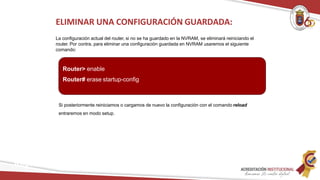

ELIMINAR UNA CONFIGURACIÓN GUARDADA:
La configuración actual del router, si no se ha guardado en la NVRAM, se eliminará reiniciando el
router. Por contra, para eliminar una configuración guardada en NVRAM usaremos el siguiente
comando:
Router> enable
Router# erase startup-config
Redes

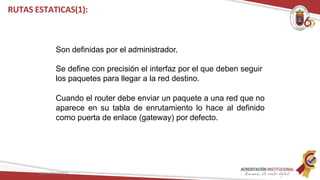

REDES – ENRUTAMIENTO ESTATICO

Son definidas por el administrador.
Se define con precisión el interfaz por el que deben seguir
los paquetes para llegar a la red destino.
Cuando el router debe enviar un paquete a una red que no
aparece en su tabla de enrutamiento lo hace al definido
como puerta de enlace (gateway) por defecto.
Redes Telemáticas
RUTAS ESTATICAS(1):

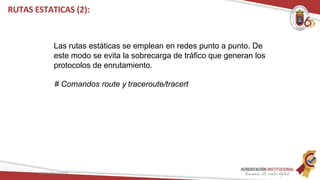

RUTAS ESTATICAS (2):
Redes Telemáticas
Las rutas estáticas se emplean en redes punto a punto. De
este modo se evita la sobrecarga de tráfico que generan los
protocolos de enrutamiento.
# Comandos route y traceroute/tracert

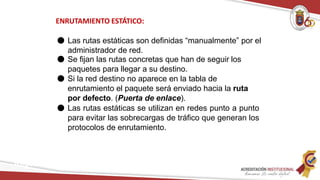

ENRUTAMIENTO ESTÁTICO:
Redes
● Las rutas estáticas son definidas “manualmente” por el
administrador de red.
● Se fijan las rutas concretas que han de seguir los
paquetes para llegar a su destino.
● Si la red destino no aparece en la tabla de
enrutamiento el paquete será enviado hacia la ruta
por defecto. (Puerta de enlace).
● Las rutas estáticas se utilizan en redes punto a punto
para evitar las sobrecargas de tráfico que generan los
protocolos de enrutamiento.

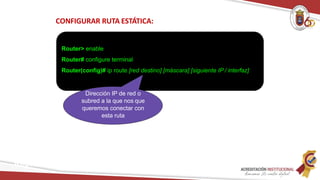

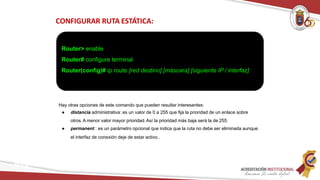

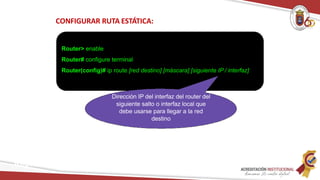

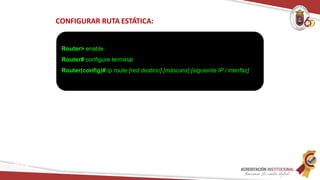

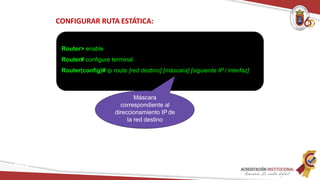

CONFIGURAR RUTA ESTÁTICA:
Router> enable
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]
Redes

Router> enable
Dirección IP de red o
subred a la que nos que
queremos conectar con
esta ruta
Redes

Router> enable
Máscara
correspondiente al
direccionamiento IP de
la red destino
Redes

Router> enable
Dirección IP del interfaz del router del
siguiente salto o interfaz local que
debe usarse para llegar a la red
destino
Redes

Router> enable
Redes
Hay otras opciones de este comando que pueden resultar interesantes:
● distancia administrativa: es un valor de 0 a 255 que fija la prioridad de un enlace sobre
otros.A menor valor mayor prioridad.Así la prioridad más baja será la de 255.
● permanent : es un parámetro opcional que indica que la ruta no debe ser eliminada aunque
el interfaz de conexión deje de estar activo..

CONFIGURAR RUTA ESTÁTICA POR DEFECTO:
Router> enable
Router(config)# ip route 0.0.0.0 0.0.0.0 [siguiente IP / interfaz]
Redes

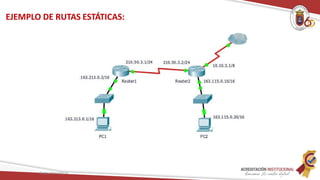

EJEMPLO DE RUTAS ESTÁTICAS:
Redes Telemáticas

EJEMPLO DE RUTAS ESTÁTICAS. CONFIGURACIÓN ROUTER1:
Router(config)# interface ethernet 0/0
Router(config-if)# ip address 163.213.0.1 255.255.0.0
Router(config-if)# exit
Router(config)# interface serial 0/1
Router(config-if)# clock rate 250000
Router(config)# ip route 163.213.0.0 255.255.0.0 ethernet 0/0
Router(config)# ip route 0.0.0.0 0.0.0.0 serial 0/1 permanent
Redes

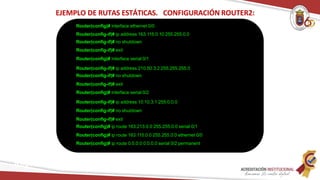

EJEMPLO DE RUTAS ESTÁTICAS. CONFIGURACIÓN ROUTER2:
Router(config)# interface ethernet 0/0
Router(config)# ip route 163.213.0.0 255.255.0.0 serial 0/1
Router(config)# ip route 163.115.0.0 255.255.0.0 ethernet 0/0
Router(config)# ip route 0.0.0.0 0.0.0.0 serial 0/2 permanent
Redes

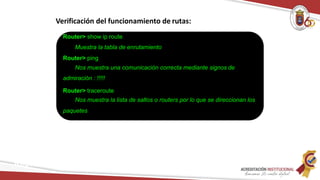

Verificación del funcionamiento de rutas:
Router> show ip route
Muestra la tabla de enrutamiento
Router> ping
Nos muestra una comunicación correcta mediante signos de
admiración : !!!!!
Router> traceroute
Nos muestra la lista de saltos o routers por lo que se direccionan los
paquetes
Redes

REDES – ENRUTAMIENTO DINÁMICO

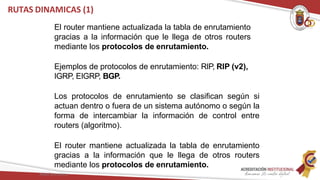

RUTAS DINAMICAS (1)
El router mantiene actualizada la tabla de enrutamiento
gracias a la información que le llega de otros routers
mediante los protocolos de enrutamiento.
Ejemplos de protocolos de enrutamiento: RIP, RIP (v2),
IGRP, EIGRP, BGP.
Los protocolos de enrutamiento se clasifican según si
actuan dentro o fuera de un sistema autónomo o según la
forma de intercambiar la información de control entre
routers (algoritmo).
El router mantiene actualizada la tabla de enrutamiento
gracias a la información que le llega de otros routers
mediante los protocolos de enrutamiento.
Redes Telemáticas

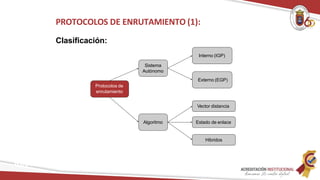

PROTOCOLOS DE ENRUTAMIENTO (1):
Clasificación:
Protocolos de
enrutamiento
Sistema
Autónomo
Algoritmo
Interno (IGP)
Externo (EGP)
Estado de enlace
Vector distancia
Hibridos
Redes

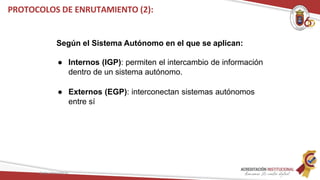

Según el Sistema Autónomo en el que se aplican:
● Internos (IGP): permiten el intercambio de información
dentro de un sistema autónomo.
● Externos (EGP): interconectan sistemas autónomos
entre sí
Redes Telemáticas

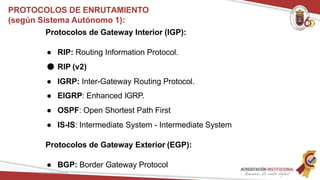

PROTOCOLOS DE ENRUTAMIENTO (2):

Protocolos de Gateway Interior (IGP):
● RIP: Routing Information Protocol.
● RIP (v2)
● IGRP: Inter-Gateway Routing Protocol.
● EIGRP: Enhanced IGRP.
● OSPF: Open Shortest Path First
● IS-IS: Intermediate System - Intermediate System
Protocolos de Gateway Exterior (EGP):
● BGP: Border Gateway Protocol
Redes Telemáticas
PROTOCOLOS DE ENRUTAMIENTO
(según Sistema Autónomo 1):

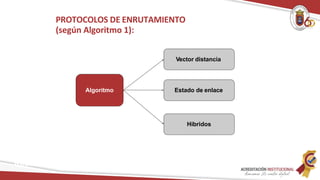

(según Algoritmo 1):
Algoritmo Estado de enlace
Vector distancia
Hibridos
Redes

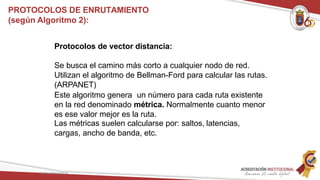

Protocolos de vector distancia:
Se busca el camino más corto a cualquier nodo de red.
Utilizan el algoritmo de Bellman-Ford para calcular las rutas.
(ARPANET)
Este algoritmo genera un número para cada ruta existente
en la red denominado métrica. Normalmente cuanto menor
es ese valor mejor es la ruta.
Las métricas suelen calcularse por: saltos, latencias,
cargas, ancho de banda, etc.
Redes Telemáticas

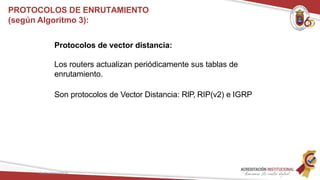

Protocolos de vector distancia:
Los routers actualizan periódicamente sus tablas de
enrutamiento.
Son protocolos de Vector Distancia: RIP, RIP(v2) e IGRP
Redes Telemáticas

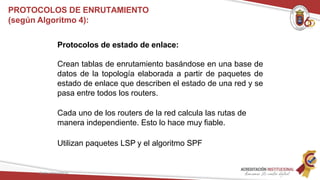

Protocolos de estado de enlace:
Crean tablas de enrutamiento basándose en una base de
datos de la topología elaborada a partir de paquetes de
estado de enlace que describen el estado de una red y se
pasa entre todos los routers.
Cada uno de los routers de la red calcula las rutas de
manera independiente. Esto lo hace muy fiable.
Utilizan paquetes LSP y el algoritmo SPF
Redes Telemáticas

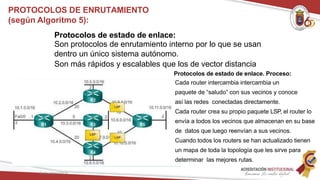

Son protocolos de enrutamiento interno por lo que se usan
dentro un único sistema autónomo.
Son más rápidos y escalables que los de vector distancia
Protocolos de estado de enlace. Proceso:
Cada router intercambia intercambia un
paquete de “saludo” con sus vecinos y conoce
así las redes conectadas directamente.
Cada router crea su propio paquete LSP, el router lo
envía a todos los vecinos que almacenan en su base
de datos que luego reenvían a sus vecinos.
Cuando todos los routers se han actualizado tienen
un mapa de toda la topología que les sirve para
determinar las mejores rutas.
Redes Telemáticas

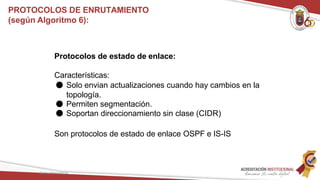

Características:
● Solo envian actualizaciones cuando hay cambios en la
topología.
● Permiten segmentación.
● Soportan direccionamiento sin clase (CIDR)
Son protocolos de estado de enlace OSPF e IS-IS
Redes Telemáticas

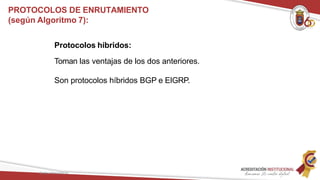

Protocolos híbridos:
Toman las ventajas de los dos anteriores.
Son protocolos híbridos BGP e EIGRP.
Redes Telemáticas

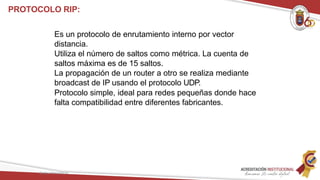

Es un protocolo de enrutamiento interno por vector
distancia.
Utiliza el número de saltos como métrica. La cuenta de
saltos máxima es de 15 saltos.
La propagación de un router a otro se realiza mediante
broadcast de IP usando el protocolo UDP.
Protocolo simple, ideal para redes pequeñas donde hace
falta compatibilidad entre diferentes fabricantes.
Redes Telemáticas
PROTOCOLO RIP:

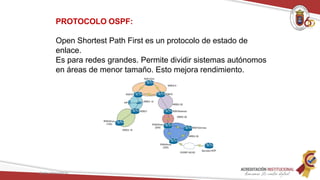

PROTOCOLO OSPF:
Open Shortest Path First es un protocolo de estado de
enlace.
Es para redes grandes. Permite dividir sistemas autónomos
en áreas de menor tamaño. Esto mejora rendimiento.
Redes Telemáticas

REDES – PROTOCOLO RIP

ENRUTAMIENTO DINÁMICO:
● El router mantiene actualizada la tabla de
enrutamiento gracias a la información que le llega
Redes
mediante los protocolos de
de otros routers
enrutamiento.
● RIP (Routing Information Protocol) es un
protocolo de enrutamiento interno (IGP) por
vector distancia.
● Es un protocolo simple adecuado para redes
pequeñas donde se necesite compatibilidad entre
fabricantes

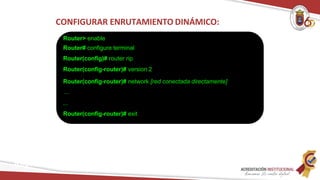

Router> enable
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network [red conectada directamente]
…
...
Router(config-router)# exit
Redes
CONFIGURAR ENRUTAMIENTO DINÁMICO:

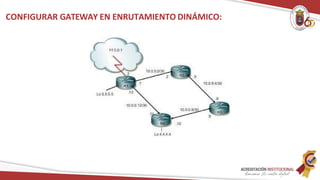

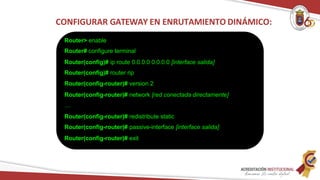

CONFIGURAR GATEWAY EN ENRUTAMIENTO DINÁMICO:

Router> enable
Router(config)# ip route 0.0.0.0 0.0.0.0 [interface salida]
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network [red conectada directamente]
…
Router(config-router)# redistribute static
Router(config-router)# passive-interface [interface salida]
Router(config-router)# exit

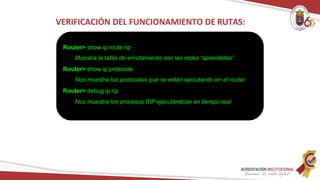

VERIFICACIÓN DEL FUNCIONAMIENTO DE RUTAS:
Router> show ip route rip
Muestra la tabla de enrutamiento con las redes “aprendidas”
Router> show ip protocols
Nos muestra los protocolos que se están ejecutando en el router
Router> debug ip rip
Nos muestra los procesos RIP ejecutándose en tiempo real

EJEMPLO ENRUTAMIENTO DINÁMICO:

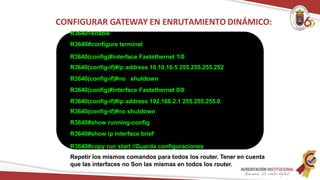

R3640>enable
R3640#configure terminal
R3640(config)#interface Fastethernet 1/0
R3640(config-if)#ip address 10.10.10.5 255.255.255.252
R3640(config-if)#no shutdown
R3640(config)#interface Fastethernet 0/0
R3640(config-if)#ip address 192.168.2.1 255.255.255.0
R3640(config-if)#no shutdown
R3640#show running-config
R3640#show ip interface brief
R3640#copy run start //Guarda configuraciones
Repetir los mismos comandos para todos los router. Tener en cuenta
que las interfaces no Son las mismas en todos los router.

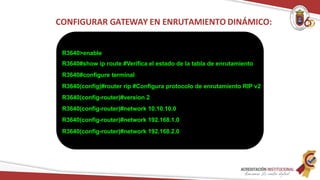

R3640>enable
R3640#show ip route #Verifica el estado de la tabla de enrutamiento
R3640#configure terminal
R3640(config)#router rip #Configura protocolo de enrutamiento RIP v2
R3640(config-router)#version 2
R3640(config-router)#network 10.10.10.0

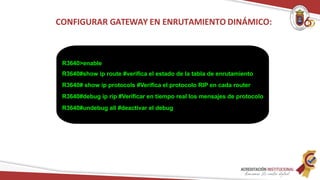

R3640>enable
R3640#show ip route #verifica el estado de la tabla de enrutamiento
R3640# show ip protocols #Verifica el protocolo RIP en cada router
R3640#debug ip rip #Verificar en tiempo real los mensajes de protocolo
R3640#undebug all #deactivar el debug

Formando líderes para la construcción
de un nuevo país en paz

Redes 2 Introduccion al Router 2021-1

Más contenido relacionado

La actualidad más candente

Similar a Redes 2 Introduccion al Router 2021-1

Más de Richard Eliseo Mendoza Gafaro

Redes 2 Introduccion al Router 2021-1
