Para la configuración del router se utiliza el puerto de consola conectado a
un cable transpuesto y un adaptador J-45 a DB-9 para conectarse al puerto
COM1 del ordenador. Debe tener instalado un software de emulación de
terminal.
Los parámetros de configuración son los siguientes.
El puerto COM adecuado
9600 Baudios 0 16400 para CISCO
8 bits de datos
1bit de parada
Sin control de flujo
COMANDOS DEL ROUTER

4. VICERRECTORÍA DE INNOVACIÓN

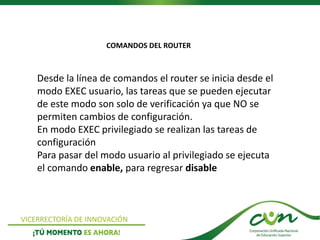

Desde la línea de comandos el router se inicia desde el
modo EXEC usuario, las tareas que se pueden ejecutar
de este modo son solo de verificación ya que NO se
permiten cambios de configuración.
En modo EXEC privilegiado se realizan las tareas de
configuración
Para pasar del modo usuario al privilegiado se ejecuta
el comando enable, para regresar disable
COMANDOS DEL ROUTER

5. VICERRECTORÍA DE INNOVACIÓN

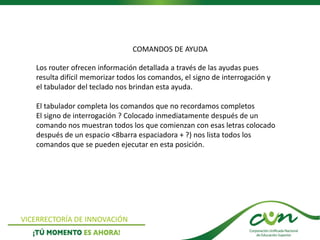

Los router ofrecen información detallada a través de las ayudas pues
resulta difícil memorizar todos los comandos, el signo de interrogación y
el tabulador del teclado nos brindan esta ayuda.
El tabulador completa los comandos que no recordamos completos
El signo de interrogación ? Colocado inmediatamente después de un
comando nos muestran todos los que comienzan con esas letras colocado
después de un espacio <8barra espaciadora + ?) nos lista todos los
comandos que se pueden ejecutar en esta posición.
COMANDOS DE AYUDA

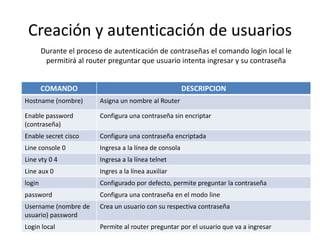

6. Creación y autenticación de usuarios
• Durante el proceso de autenticación de contraseñas el comando login
local le permitirá al router preguntar que usuario intenta ingresar y su
contraseña
COMANDO DESCRIPCION
Hostname (nombre) Asigna un nombre al Router
Enable password
(contraseña)
Configura una contraseña sin encriptar
Enable secret cisco Configura una contraseña encriptada
Line console 0 Ingresa a la línea de consola
Line vty 0 4 Ingresa a la línea telnet
Line aux 0 Ingres a la línea auxiliar
login Configurado por defecto, permite preguntar la contraseña
password Configura una contraseña en el modo line
Username (nombre de
usuario) password
Crea un usuario con su respectiva contraseña
Login local Permite al router preguntar por el usuario que va a ingresar
Durante el proceso de autenticación de contraseñas el comando login local le
permitirá al router preguntar que usuario intenta ingresar y su contraseña

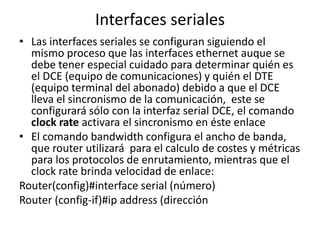

7. Interfaces seriales
• Las interfaces seriales se configuran siguiendo el
mismo proceso que las interfaces ethernet auque se
debe tener especial cuidado para determinar quién es
el DCE (equipo de comunicaciones) y quién el DTE
(equipo terminal del abonado) debido a que el DCE
lleva el sincronismo de la comunicación, este se
configurará sólo con la interfaz serial DCE, el comando
clock rate activara el sincronismo en éste enlace
• El comando bandwidth configura el ancho de banda,
que router utilizará para el calculo de costes y métricas
para los protocolos de enrutamiento, mientras que el
clock rate brinda velocidad de enlace:
Router(config)#interface serial (número)
Router (config-if)#ip address (dirección IP)(máscara)

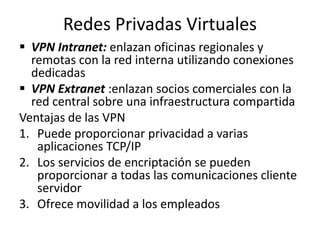

8. Redes Privadas Virtuales
 VPN Intranet: enlazan oficinas regionales y
remotas con la red interna utilizando conexiones
dedicadas
 VPN Extranet :enlazan socios comerciales con la
red central sobre una infraestructura compartida
Ventajas de las VPN
1. Puede proporcionar privacidad a varias
aplicaciones TCP/IP
2. Los servicios de encriptación se pueden
proporcionar a todas las comunicaciones cliente
servidor
3. Ofrece movilidad a los empleados

9. ETHERNET CHANNEL
• Es un agrupamiento lógico de múltiples
interfaces físicas Fastethernet o
Gigabitethernet que permite el mejor
aprovechamiento del ancho de banda.
• Es una tecnología que agrupa diferentes
interfaces full-duplex compartiendo los
enlaces, proporcionando de esta manera alta
velocidad entre los routers y switches

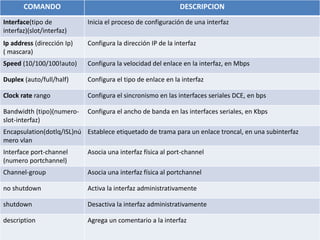

10. COMANDO DESCRIPCION
Interface(tipo de
interfaz)(slot/interfaz)
Inicia el proceso de configuración de una interfaz
Ip address (dirección Ip)
( mascara)
Configura la dirección IP de la interfaz
Speed (10/100/100!auto) Configura la velocidad del enlace en la interfaz, en Mbps
Duplex (auto/full/half) Configura el tipo de enlace en la interfaz
Clock rate rango Configura el sincronismo en las interfaces seriales DCE, en bps
Bandwidth (tipo)(numero-
slot-interfaz)
Configura el ancho de banda en las interfaces seriales, en Kbps
Encapsulation(dotlq/ISL)nú
mero vlan
Establece etiquetado de trama para un enlace troncal, en una subinterfaz
Interface port-channel
(numero portchannel)
Asocia una interfaz física al port-channel
Channel-group Asocia una interfaz física al portchannel
no shutdown Activa la interfaz administrativamente
shutdown Desactiva la interfaz administrativamente
description Agrega un comentario a la interfaz

11. COMANDOS SHOW
• Los comandos show son la herramienta más eficaz para
la lectura y el análisis del funcionamiento del router
• Un comando show puede ejecutarse en el modo de
usuario con grandes limitaciones y en el privilegiado,
donde se expone la información completa

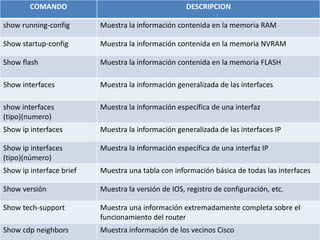

12. COMANDO DESCRIPCION
show running-config Muestra la información contenida en la memoria RAM
Show startup-config Muestra la información contenida en la memoria NVRAM
Show flash Muestra la información contenida en la memoria FLASH
Show interfaces Muestra la información generalizada de las interfaces
show interfaces
(tipo)(numero)
Muestra la información específica de una interfaz
Show ip interfaces Muestra la información generalizada de las interfaces IP
Show ip interfaces
(tipo)(número)
Muestra la información específica de una interfaz IP
Show ip interface brief Muestra una tabla con información básica de todas las interfaces
Show versión Muestra la versión de IOS, registro de configuración, etc.
Show tech-support Muestra una información extremadamente completa sobre el
funcionamiento del router
Show cdp neighbors Muestra información de los vecinos Cisco

13. Enrutamiento Estático
• La información de enrutamiento se coloca en la tabla de
entutamiento de cada router de la red.
• El router se vale de esa tabla para determinar los router de salida
que debe utilizar para retransmitir un paquete hasta su destino
• Si la red de destino esta conectada directamente, el router ya sabrá
el puerto que debe usar para reenviar paquetes
• Si las redes de destino no están conectadas directamente, el router
debe aprender y calcular la ruta más óptima a usar para reenviar
paquetes a dichas redes.
• La tabla de enrutamiento se construye mediante uno de estos
métodos o ambos:
• Manualmente, por el administrador de red
• A través de procesos dinámicos que se ejecutan

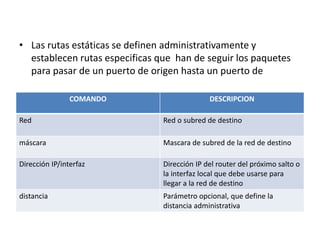

14. RUTAS ESTATICAS
• Las rutas estáticas se definen administrativamente y
establecen rutas especificas que han de seguir los paquetes
para pasar de un puerto de origen hasta un puerto de destino.
COMANDO DESCRIPCION
Red Red o subred de destino
máscara Mascara de subred de la red de destino
Dirección IP/interfaz Dirección IP del router del próximo salto o
la interfaz local que debe usarse para
llegar a la red de destino
distancia Parámetro opcional, que define la
distancia administrativa
