- 1. REDES LOCALES BASICOS MEDIOSDE TRANSMISION
- 2. INTRODUCCION Las redes decomputadores han sido uno de los avances mas importantes en sistemas de comunicacion, ya que ha permitido la transferencia de informacion en todos los formatos como es voz, video y datos a corta y larga distancia. Ademas de ser un motivo crucial en la creacion de nuevas tecnologias de hardware y software tendientes al mejoramiento de la comunicacion en velocidad, precision en el envio y recepcion de informacion entre el emisor y receptor. Uno de los grandes ejemplos de las maravillas de la comunicacion actual por medio de las redes de computadores en la internet.
- 3. MEDIOS DE TRANSMISION Elmedio de transmision es el canal y/o camnino fisico por donde se trasnmite informacion entre el emisor y receptor. Dependiendo de la forma de conducir la señal a traves del medio, los medios de transmision se pueden clasificar en dos grandes grupos:medios de transmision guiados y medios de transmision no guiados. Segun el sentido de la transmision podemos encontrarnos 3 tipos diferentes: simplex. half-duplex y full-duplex
- 4. MEDIOS DE TRANSMISIONGUIADOS Los medios guiados son aquellos que, realizan la trasmision de las señales enviadas desde un dispoditivo a otro por medio de cables como lo son: Par trenzado, cable coaxial y Fibra Optica. Par Trenzado: - Consiste en dos alambres de cobre aislados. - Se trenzan para reducir interferencias - Transmite tanto señal analogica como digital - Se agrupan para formar cables mayores

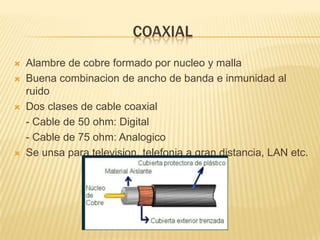

- 5. COAXIAL Alambre de cobreformado por nucleo y malla Buena combinacion de ancho de banda e inmunidad al ruido Dos clases de cable coaxial - Cable de 50 ohm: Digital - Cable de 75 ohm: Analogico Se unsa para television, telefonia a gran distancia, LAN etc.
- 6. FIBRA OPTICA Esta hechade plastuco o de cristal y transmite las señales en forma de luz. La luz viaja en linea recta mientras se mueve a traves de una unica sustancia uniforme. La fibra optica usa la reflexion para llevar la luz a traves del canal. Un nucleo de crsital o plastico se rodea con un revestimiento de crstial o plastico menos denso Fuente de luz, medio transmisor y detector - led - Laser - Reflexion total Reflexion total - Fibra multimodo - Fibra monomodo La luz se atenua en la fibra: tres bandas Presenta dispersion
- 7. MEDIOS DE TRANSMISIONNO GUIADOS En este tipo de medios tant la transmision como la recepcion de informacion se lleva a cabo mediante antenas. A la hora de trasnmitir, la antena irradia energia electromagnetica en el medio. Por lo contrario, en la recepcion la antena capta las ondas electromagneticas del madio que la rodea. Comunicacion Por Radio Son omnidireccionales Un emisor y uno o varios receptores Bandas de frecuencias - LF, MF, HF Y VHF Propiedades: - Faciles de generar - Largas distancias - Atraviesan paredes de efificios - Son absorbidas por la lluvia - Sujetas a interferencias por equipos electricos
- 8. COMUNICACION POR MICROONDAS Frecuenciasmuy altas de 5 Ghz a 100 Ghz Longitud de onda muy pequeña Antenas parabolicas Receptor y transmisor en linea visual A 100m de altura se alcanzan unos 80 Km sin repartidores Rebotan en los metales (Radar)
- 9. COMUNICACION POR SATELITE Estabasado en la comunicacion llevada a cabo a traves de estos dispositivos, los cuales despues de ser lanzados de la tierra y ubicarse en la orbita terrestre, realizan la transmision de todo tipo de datos, imagenes, etc., segun el fin con que se han creado. Las microondas por satelite es usada para sistemas de television, transmision telefonica a larga distancia y punto a punto y redes privadas punto a punto Caracteristicas 1. Comunicaciones sin cables, independientes de la localizacion 2. Cobertura de zonas grandes: pais, continente, etc. 3. Disponibilidad de banda ancha 4. Independencia de la estructura de comunicacion en tierra. 5. Caracteristicas del servicio uniforme 6. Servicio total proporciodado por un unico proveedor
- 10. EJEMPLO DE TRANSMISIONPOR SATELITE Sistemas VSAT. Estos sistemas hacen uso de algunos de los cancales en que se divide los transponedores, conectando redes terrestres. Un problema importante que surge en la transmision de microondas via satelite es el retardo debido a las largas distancias que recorren las ondas (aprox. 0.25 segundos) lo que diificulta el control de errores y flujo
- 11. TELEFONIA CELULAR La telefoníacelular se diseñó para proporcionar conexiones de comunicaciones estables entre dos dispositivos móviles o entre una unidad móvil y una unidad estacionaria (tierra). Un proveedor de servidores debe ser capaz de localizar y seguir al que llama, asignando un canal a la llamada y transfiriendo la señal de un canal a otro a medida que el dispositivo se mueve fuera del rango de un canal y dentro del rango de otro.
- 12. EL ESPECTO ELECTROMAGNETICO parasu estudio se divide en bandas o rangos de frecuencias cuyas caracteristicas son similares. Las ondas de radio, microondas, las inflarojas y las luz se pueden usar para transmision de informacion. Los rayos ultravioleta, los rayos X y los rayos gamma son de mayor frecuencia pero dificiles de producir y modular. Ademas perjudiciales para los seres vivos. Espectro de radiofrecuencas. hace referencia a como esta dividido todo el ancho de banda que se puede emplear para transmitir diversos tipos de señales
- 13. VENTAJAS Y DESVENTAJASDE LOS MEDIOS GUIADOS MEDIO VENTAJA DESVENTAJA Par Tranzado (UTP) Facil de empalmar de bajo precio Sujeto a interferencias como la estatica y los ruidos Coaxial No susceptible a interferencias, Transmite Pesado y voluminoso, mas rapido Necesidad de un reforzador según la distancia Fibra Optica Mas pequeña, Liviana, Rapida, no hay interferencias De alto precio, Dificil para instalar o modificar
- 14. VENTAJAS Y DESVENTAJASDE LOS MEDIOS NO GUIADOS MEDIO VENTAJA DESVENTAJA Radio Flexible portatil Mas lento que las conexiones de cable, Sujeto a interferencias Microondas Velocidad de la luz, Usa unos pocos lugares Se propagan solamente en la linea visual Sateite Siempre a la vista Posicionamiento y descenso muy caros
