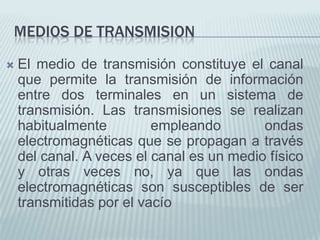

2. MEDIOS DE TRANSMISION
El medio de transmisión constituye el canal
que permite la transmisión de información
entre dos terminales en un sistema de
transmisión. Las transmisiones se realizan
habitualmente
empleando
ondas
electromagnéticas que se propagan a través
del canal. A veces el canal es un medio físico
y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser
transmitidas por el vacío
3. CLASIFICACION DE LOS MEDIOS DE TRANSMISION
SE CLASIFICAN SEGÚN EL MEDIO:
GUIADOS
NO GUIADOS
Como son:
Como son:
*El par trenzado
*El cable coaxial
*La fibra óptica
*radio frecuencia
*microondas
*luz (infra rojos/láser)
4. MEDIOS GUIADOS
Los medios guiados son aquellos que utilizan
componentes físicos y sólidos para la transmisión de
datos. Están constituidos por un cable conductor de un
dispositivo al otro. Algunos de los medios de transmisión
guiados más utilizados son: cables de pares trenzados,
cables coaxiales y cables de fibra óptica.
5. MEDIOS GUIADOS: CABLE PARES TRENZADOS
El
par
trenzado
consiste en un par de
hilos
de
cobre
conductores cruzados
entre sí, con el objetivo
de reducir el ruido de
diafonía.
A mayor
número de cruces por
unidad de longitud,
mejor comportamiento
ante el problema de
diafonía.
6. MEDIOS GUIADOS: CABLE PARES TRENZADOS
Ventajas:
Bajo costo en su contratación.
Alto número de estaciones de trabajo
por segmento.
Facilidad para el rendimiento y la
solución de problemas.
Puede estar previamente cableado en
un lugar o en cualquier parte.
Desventajas:
Altas tasas de error a altas
velocidades.
Ancho de banda limitado.
Baja inmunidad al ruido.
Baja inmunidad al efecto crosstalk
(diafonía)
Alto costo de los equipos.
Distancia limitada (100 metros por
segmento).
7. MEDIOS GUIADOS: CABLE COAXIALES
El cable coaxial se compone de un hilo conductor, llamado núcleo, y una malla externa
separados por un dieléctrico o aislante, El cable coaxial es quizá el medio de transmisión más
versátil, por lo que está siendo cada vez más utilizado en una gran variedad de aplicaciones.
Se usa para trasmitir tanto señales analógicas como digitales. El cable coaxial tiene una
respuesta en frecuencia superior a la del par trenzado, permitiendo por tanto mayores
frecuencias y velocidades de transmisión. Por construcción el cable coaxial es mucho menos
susceptible que el par trenzado tanto a interferencias como a diafonía.
Las aplicaciones más importantes son:
• Distribución de televisión
• Telefonía a larga distancia
• Conexión con periféricos a corta distancia
• Redes de área local

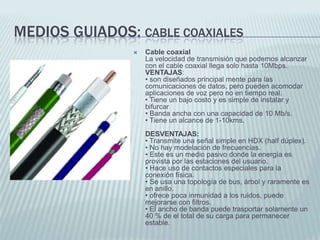

8. MEDIOS GUIADOS: CABLE COAXIALES
Cable coaxial
La velocidad de transmisión que podemos alcanzar
con el cable coaxial llega solo hasta 10Mbps.
VENTAJAS:
• son diseñados principal mente para las
comunicaciones de datos, pero pueden acomodar
aplicaciones de voz pero no en tiempo real.
• Tiene un bajo costo y es simple de instalar y
bifurcar
• Banda ancha con una capacidad de 10 Mb/s.
• Tiene un alcance de 1-10kms.
DESVENTAJAS:
• Transmite una señal simple en HDX (half dúplex).
• No hay modelación de frecuencias.
• Este es un medio pasivo donde la energía es
provista por las estaciones del usuario.
• Hace uso de contactos especiales para la
conexión física.
• Se usa una topología de bus, árbol y raramente es
en anillo.
• ofrece poca inmunidad a los ruidos, puede
mejorarse con filtros.
• El ancho de banda puede trasportar solamente un
40 % de el total de su carga para permanecer
estable.
9. MEDIOS GUIADOS: FIBRA ÓPTICA
La fibra óptica es un medio de
transmisión empleado
habitualmente en redes de
datos; un hilo muy fino de
material transparente, vidrio o
materiales plásticos, por el que
se envían pulsos de luz que
representan los datos a
transmitir. El haz de luz queda
completamente confinado y se
propaga por el interior de la
fibra con un ángulo de reflexión
por encima del ángulo límite de
reflexión total, en función de la
ley de Snell. La fuente de luz
puede ser láser o un LED.
10. MEDIOS GUIADOS: FIBRA ÓPTICA
Ventajas:
Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del GHz).
Pequeño tamaño, por tanto ocupa poco espacio.
Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la instalación
enormemente.
Gran ligereza, el peso es del orden de algunos gramos por kilómetro.
Inmunidad total a las perturbaciones de origen electromagnético.
No produce interferencias.
Insensibilidad a los parásitos, lo que es una propiedad principalmente utilizada en los medios
industriales fuertemente perturbados.
Atenuación muy pequeña independiente de la frecuencia
Gran resistencia mecánica (resistencia a la tracción, lo que facilita la instalación).
Resistencia al calor, frío, corrosión.
Facilidad para localizar los cortes gracias a un proceso basado en la telemetría, lo que permite
detectar rápidamente el lugar y posterior reparación de la avería, simplificando la labor de
mantenimiento.
Desventajas
La alta fragilidad de las fibras.
Necesidad de usar transmisores y receptores más caros.
Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las
reparaciones en caso de ruptura del cable.
No puede transmitir electricidad para alimentar repetidores intermedios.
La necesidad de efectuar, en muchos casos, procesos de conversión eléctrica-óptica.
La fibra óptica convencional no puede transmitir potencias elevadas.
No existen memorias ópticas.

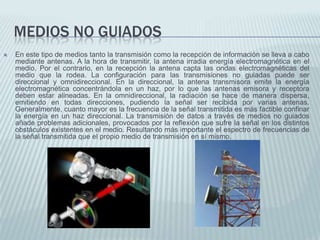

11. MEDIOS NO GUIADOS
En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo
mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el
medio. Por el contrario, en la recepción la antena capta las ondas electromagnéticas del
medio que la rodea. La configuración para las transmisiones no guiadas puede ser
direccional y omnidireccional. En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que las antenas emisora y receptora
deben estar alineadas. En la omnidireccional, la radiación se hace de manera dispersa,
emitiendo en todas direcciones, pudiendo la señal ser recibida por varias antenas.
Generalmente, cuanto mayor es la frecuencia de la señal transmitida es más factible confinar
la energía en un haz direccional. La transmisión de datos a través de medios no guiados
añade problemas adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el espectro de frecuencias de
la señal transmitida que el propio medio de transmisión en sí mismo.

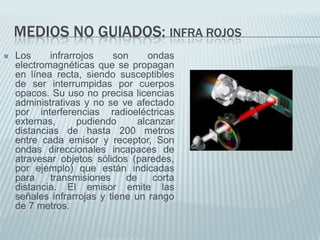

12. MEDIOS NO GUIADOS: INFRA ROJOS
Los
infrarrojos
son
ondas
electromagnéticas que se propagan
en línea recta, siendo susceptibles
de ser interrumpidas por cuerpos
opacos. Su uso no precisa licencias
administrativas y no se ve afectado
por interferencias radioeléctricas
externas,
pudiendo
alcanzar
distancias de hasta 200 metros
entre cada emisor y receptor, Son
ondas direccionales incapaces de
atravesar objetos sólidos (paredes,
por ejemplo) que están indicadas
para
transmisiones
de
corta
distancia. El emisor emite las
señales infrarrojas y tiene un rango
de 7 metros.

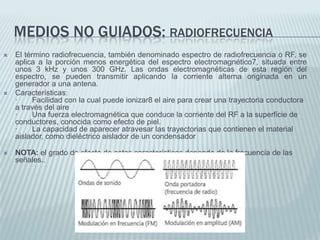

13. MEDIOS NO GUIADOS: RADIOFRECUENCIA
El término radiofrecuencia, también denominado espectro de radiofrecuencia o RF, se
aplica a la porción menos energética del espectro electromagnético7, situada entre
unos 3 kHz y unos 300 GHz. Las ondas electromagnéticas de esta región del
espectro, se pueden transmitir aplicando la corriente alterna originada en un
generador a una antena.
Características:
·
Facilidad con la cual puede ionizar8 el aire para crear una trayectoria conductora
a través del aire
·
Una fuerza electromagnética que conduce la corriente del RF a la superficie de
conductores, conocida como efecto de piel.
·
La capacidad de aparecer atravesar las trayectorias que contienen el material
aislador, como dieléctrico aislador de un condensador
NOTA: el grado de efecto de estas características depende de la frecuencia de las
señales..
14. MEDIOS NO GUIADOS: MICRO ONDAS
Los sistemas de microondas terrestres han
abierto una puerta a los problemas de
transmisión de datos, sin importar cuales sean,
aunque sus aplicaciones no estén restringidas
a este campo solamente. Las microondas
están definidas como un tipo de onda
electromagnética situada en el intervalo del
milímetro al metro y cuya propagación puede
efectuarse por el interior de tubos metálicos.
Es en si una onda de corta longitud. Tiene
como características que su ancho de banda
varia entre 300 a 3.000 Mhz, aunque con
algunos canales de banda superior, entre 3´5
Ghz y 26 Ghz. Es usado como enlace entre
una empresa y un centro que funcione como
centro de conmutación del operador, o como
un enlace entre redes Lan.
Para la comunicación de microondas terrestres
se deben usar antenas parabólicas, las cuales
deben estar alineadas o tener visión directa
entre ellas, además entre mayor sea la altura
mayor el alcance, sus problemas se dan
perdidas de datos por atenuación e
interferencias, y es muy sensible a las malas
condiciones atmosféricas.
