1. MEDIOS
DE TRANSMISION
Elaborado por: Diego Andrés Saldarriaga Tamayo

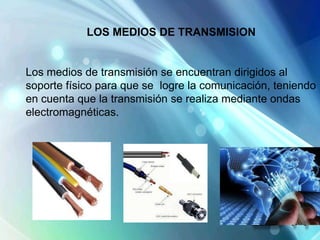

2. LOS MEDIOS DE TRANSMISION
Los medios de transmisión se encuentran dirigidos al
soporte físico para que se logre la comunicación, teniendo
en cuenta que la transmisión se realiza mediante ondas
electromagnéticas.

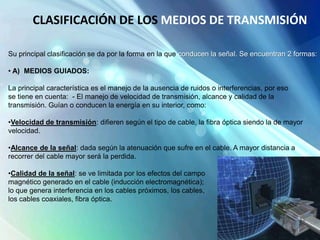

3. Su principal clasificación se da por la forma en la que conducen la señal. Se encuentran 2 formas:
• A) MEDIOS GUIADOS:
La principal característica es el manejo de la ausencia de ruidos o interferencias, por eso
se tiene en cuenta: - El manejo de velocidad de transmisión, alcance y calidad de la
transmisión. Guían o conducen la energía en su interior, como:
•Velocidad de transmisión: difieren según el tipo de cable, la fibra óptica siendo la de mayor
velocidad.
•Alcance de la señal: dada según la atenuación que sufre en el cable. A mayor distancia a
recorrer del cable mayor será la perdida.
•Calidad de la señal: se ve limitada por los efectos del campo
magnético generado en el cable (inducción electromagnética);
lo que genera interferencia en los cables próximos, los cables,
los cables coaxiales, fibra óptica.
CLASIFICACIÓN DE LOS MEDIOS DE TRANSMISIÓN

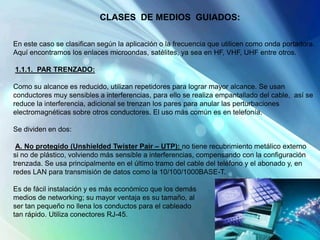

4. CLASES DE MEDIOS GUIADOS:
En este caso se clasifican según la aplicación o la frecuencia que utilicen como onda portadora.
Aquí encontramos los enlaces microondas, satélites, ya sea en HF, VHF, UHF entre otros.
1.1.1. PAR TRENZADO:
Como su alcance es reducido, utilizan repetidores para lograr mayor alcance. Se usan
conductores muy sensibles a interferencias, para ello se realiza empantallado del cable, así se
reduce la interferencia, adicional se trenzan los pares para anular las perturbaciones
electromagnéticas sobre otros conductores. El uso más común es en telefonía.
Se dividen en dos:
A. No protegido (Unshielded Twister Pair – UTP): no tiene recubrimiento metálico externo
si no de plástico, volviendo más sensible a interferencias, compensando con la configuración
trenzada. Se usa principalmente en el último tramo del cable del teléfono y el abonado y, en
redes LAN para transmisión de datos como la 10/100/1000BASE-T.
Es de fácil instalación y es más económico que los demás
medios de networking; su mayor ventaja es su tamaño, al
ser tan pequeño no llena los conductos para el cableado
tan rápido. Utiliza conectores RJ-45.

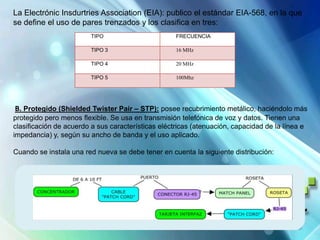

5. TIPO FRECUENCIA
TIPO 3 16 MHz
TIPO 4 20 MHz
TIPO 5 100Mhz
La Electrónic Insdurtries Association (EIA): publico el estándar EIA-568, en la que
se define el uso de pares trenzados y los clasifica en tres:
B. Protegido (Shielded Twister Pair – STP): posee recubrimiento metálico, haciéndolo más
protegido pero menos flexible. Se usa en transmisión telefónica de voz y datos. Tienen una
clasificación de acuerdo a sus características eléctricas (atenuación, capacidad de la línea e
impedancia) y, según su ancho de banda y el uso aplicado.
Cuando se instala una red nueva se debe tener en cuenta la siguiente distribución:

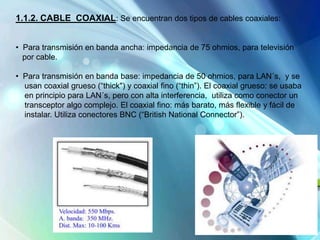

6. 1.1.2. CABLE COAXIAL: Se encuentran dos tipos de cables coaxiales:
• Para transmisión en banda ancha: impedancia de 75 ohmios, para televisión
por cable.
• Para transmisión en banda base: impedancia de 50 ohmios, para LAN´s, y se
usan coaxial grueso (“thick") y coaxial fino (“thin”). El coaxial grueso: se usaba
en principio para LAN´s, pero con alta interferencia, utiliza como conector un
transceptor algo complejo. El coaxial fino: más barato, más flexible y fácil de
instalar. Utiliza conectores BNC (“British National Connector”).

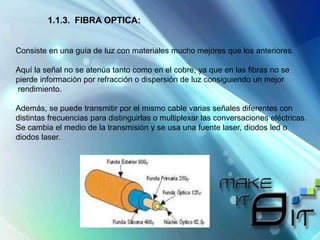

7. 1.1.3. FIBRA OPTICA:
Consiste en una guía de luz con materiales mucho mejores que los anteriores.
Aquí la señal no se atenúa tanto como en el cobre, ya que en las fibras no se
pierde información por refracción o dispersión de luz consiguiendo un mejor
rendimiento.
Además, se puede transmitir por el mismo cable varias señales diferentes con
distintas frecuencias para distinguirlas o multiplexar las conversaciones eléctricas.
Se cambia el medio de la transmisión y se usa una fuente laser, diodos led o
diodos laser.

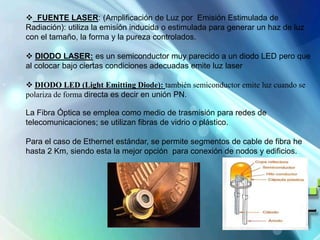

8.  FUENTE LASER: (Amplificación de Luz por Emisión Estimulada de
Radiación): utiliza la emisión inducida o estimulada para generar un haz de luz
con el tamaño, la forma y la pureza controlados.
 DIODO LASER: es un semiconductor muy parecido a un diodo LED pero que
al colocar bajo ciertas condiciones adecuadas emite luz laser
 DIODO LED (Light Emitting Diode): también semiconductor emite luz cuando se
polariza de forma directa es decir en unión PN.
La Fibra Óptica se emplea como medio de trasmisión para redes de
telecomunicaciones; se utilizan fibras de vidrio o plástico.
Para el caso de Ethernet estándar, se permite segmentos de cable de fibra he
hasta 2 Km, siendo esta la mejor opción para conexión de nodos y edificios.

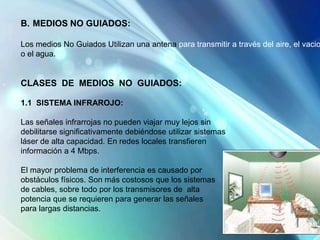

9. B. MEDIOS NO GUIADOS:
Los medios No Guiados Utilizan una antena para transmitir a través del aire, el vacio
o el agua.
CLASES DE MEDIOS NO GUIADOS:
1.1 SISTEMA INFRAROJO:
Las señales infrarrojas no pueden viajar muy lejos sin
debilitarse significativamente debiéndose utilizar sistemas
láser de alta capacidad. En redes locales transfieren
información a 4 Mbps.
El mayor problema de interferencia es causado por
obstáculos físicos. Son más costosos que los sistemas
de cables, sobre todo por los transmisores de alta
potencia que se requieren para generar las señales
para largas distancias.

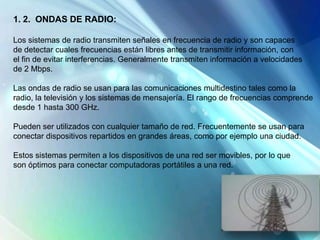

10. 1. 2. ONDAS DE RADIO:
Los sistemas de radio transmiten señales en frecuencia de radio y son capaces
de detectar cuales frecuencias están libres antes de transmitir información, con
el fin de evitar interferencias. Generalmente transmiten información a velocidades
de 2 Mbps.
Las ondas de radio se usan para las comunicaciones multidestino tales como la
radio, la televisión y los sistemas de mensajería. El rango de frecuencias comprende
desde 1 hasta 300 GHz.
Pueden ser utilizados con cualquier tamaño de red. Frecuentemente se usan para
conectar dispositivos repartidos en grandes áreas, como por ejemplo una ciudad.
Estos sistemas permiten a los dispositivos de una red ser movibles, por lo que
son óptimos para conectar computadoras portátiles a una red.

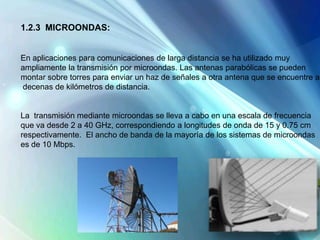

11. 1.2.3 MICROONDAS:
En aplicaciones para comunicaciones de larga distancia se ha utilizado muy
ampliamente la transmisión por microondas. Las antenas parabólicas se pueden
montar sobre torres para enviar un haz de señales a otra antena que se encuentre a
decenas de kilómetros de distancia.
La transmisión mediante microondas se lleva a cabo en una escala de frecuencia
que va desde 2 a 40 GHz, correspondiendo a longitudes de onda de 15 y 0.75 cm
respectivamente. El ancho de banda de la mayoría de los sistemas de microondas
es de 10 Mbps.

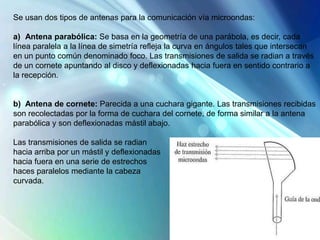

12. Se usan dos tipos de antenas para la comunicación vía microondas:
a) Antena parabólica: Se basa en la geometría de una parábola, es decir, cada
línea paralela a la línea de simetría refleja la curva en ángulos tales que intersecan
en un punto común denominado foco. Las transmisiones de salida se radian a través
de un cornete apuntando al disco y deflexionadas hacia fuera en sentido contrario a
la recepción.
b) Antena de cornete: Parecida a una cuchara gigante. Las transmisiones recibidas
son recolectadas por la forma de cuchara del cornete, de forma similar a la antena
parabólica y son deflexionadas mástil abajo.
Las transmisiones de salida se radian
hacia arriba por un mástil y deflexionadas
hacia fuera en una serie de estrechos
haces paralelos mediante la cabeza
curvada.

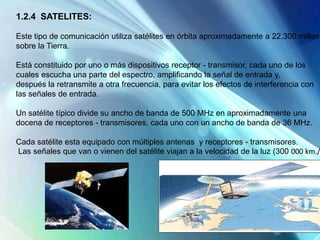

13. 1.2.4 SATELITES:
Este tipo de comunicación utiliza satélites en órbita aproximadamente a 22,300 millas
sobre la Tierra.
Está constituido por uno o más dispositivos receptor - transmisor, cada uno de los
cuales escucha una parte del espectro, amplificando la señal de entrada y,
después la retransmite a otra frecuencia, para evitar los efectos de interferencia con
las señales de entrada.
Un satélite típico divide su ancho de banda de 500 MHz en aproximadamente una
docena de receptores - transmisores, cada uno con un ancho de banda de 36 MHz.
Cada satélite esta equipado con múltiples antenas y receptores - transmisores.
Las señales que van o vienen del satélite viajan a la velocidad de la luz (300 000 km./

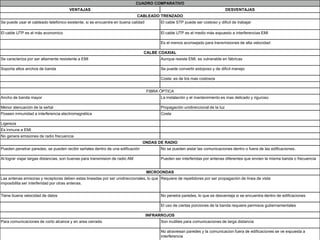

14. CUADRO COMPARATIVO
VENTAJAS DESVENTAJAS
CABLEADO TRENZADO
Se puede usar el cableado telefónico existente, si se encuentre en buena calidad El cable STP puede ser costoso y dificil de trabajar
El cable UTP es el más economico El cable UTP es el medio más expuesto a interferencias EMI
Es el menos aconsejado para transmisiones de alta velocidad
CALBE COAXIAL
Se caracteriza por ser altamente resistente a EMI Aunque resiste EMI, es vulnerable en fábricas
Soporta altos anchos de banda Se puede convertir estoposo y de dificil manejo
Coste: es de los mas costosos
FIBRA ÓPTICA
Ancho de banda mayor La instalación y el mantenimiento es mas delicado y riguroso
Menor atenuación de la señal Propagación unidireccional de la luz
Poseen inmunidad a interferencia electromagnética Coste
Ligereza
Es inmune a EMI
No genera emisiones de radio frecuencia
ONDAS DE RADIO
Pueden penetrar paredes, se pueden recibir señales dentro de una edificación No se pueden aislar las comunicaciones dentro o fuera de las edificaciones.
Al lograr viajar largas distancias, son buenas para transmision de radio AM Pueden ser interferidas por antenas diferentes que envien la misma banda o frecuencia
MICROONDAS
Las antenas emisoras y receptoras deben estas lineadas por ser unidireccionales, lo que
imposibilita ser interferidad por otras antenas.
Requiere de repetidores por ser propagación de línea de vista
Tiene buena velocidad de datos No penetra paredes, lo que es desventaja si se encuentra dentro de edificaciones
El uso de ciertas porciones de la banda requiere permisos gubernamentales
INFRARROJOS
Para comunicaciones de corto alcance y en area cerrada Son inutilies para comunicaciones de larga distancia
No atraviesan paredes y la comunicacion fuera de edificaciones se ve expuesta a
interferencia
