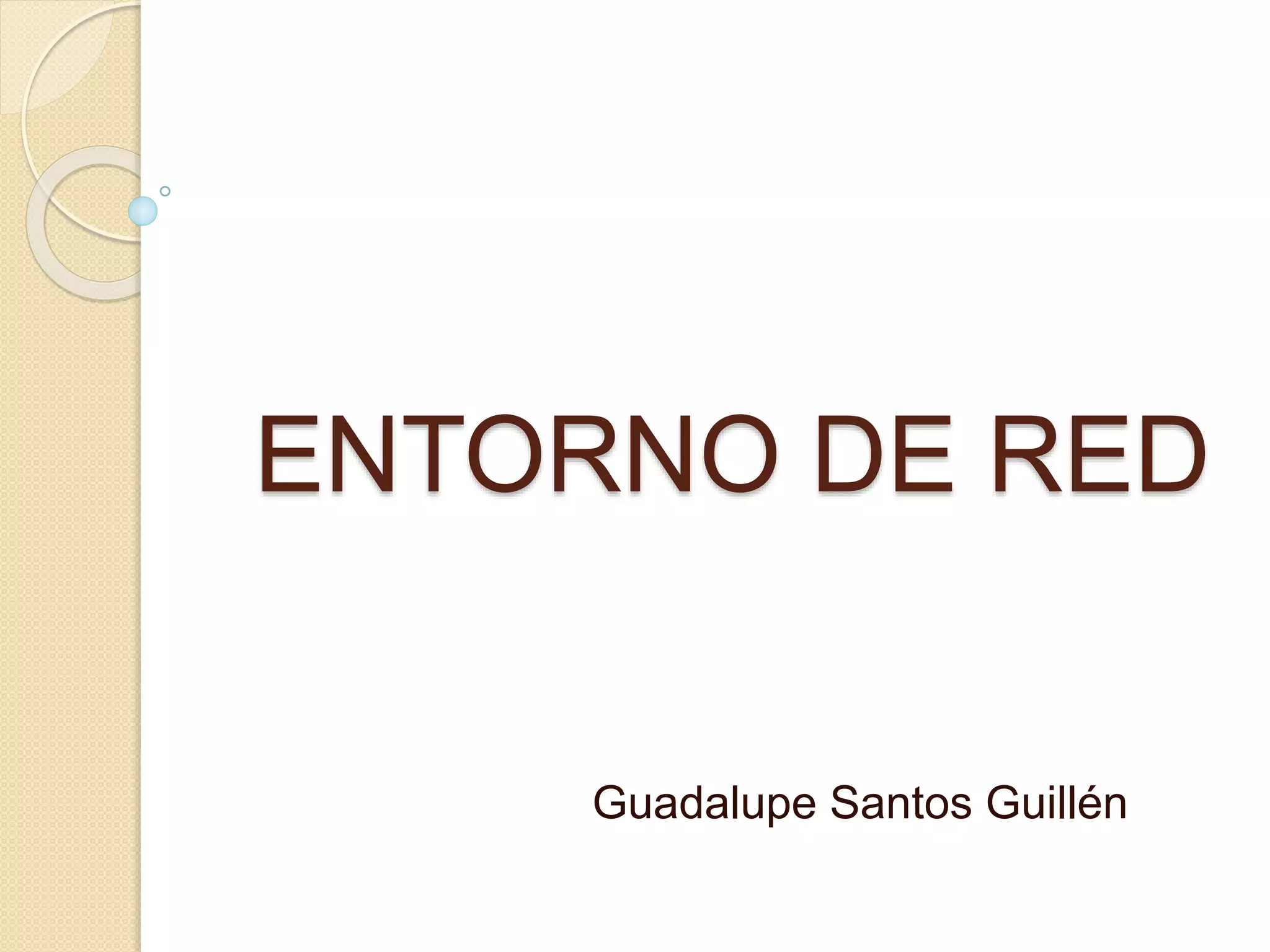

1. ENTORNO DE RED
Guadalupe Santos Guillén

2. 1. Definición de redes
 Una red de computadoras, también llamada red de
ordenadores, red de comunicaciones de datos o red informática, es
un conjunto de equipos informáticos y software conectado
entre sí por medio de dispositivos físicos que envían y
reciben impulsos eléctricos, ondas electromagnéticas o cualquier
otro medio para el transporte de datos, con la finalidad de compartir
información, recursos y ofrecer servicios.
 Como en todo proceso de comunicación se requiere de un emisor,
un mensaje, un medio y un receptor.
 La finalidad principal para la creación de una red de computadoras
es compartir los recursos y la información en la distancia,
asegurar la confiabilidad y la disponibilidad de la información,
aumentar la velocidad de transmisión de los datos y reducir el
costo general de estas acciones.

3. TIPOS DE REDES
 SEGÚN SU COBERTURA
◦ LAN: es la interconexión de una o
varias computadoras y periféricos. Su extensión está limitada
físicamente a un edificio o a un entorno de 200 metros, con
repetidores podría llegar a la distancia de un campo de 1 kilómetro.
Su aplicación más extendida es la interconexión de computadoras
personales y ESTACIONES DE TRABAJO en oficinas, fábricas, etc.

4. ◦ MAN :es una red de alta velocidad (banda ancha) que da cobertura en
un área geográfica extensa, proporciona capacidad de integración de
múltiples servicios mediante la transmisión de DATOS, voz y vídeo, sobre
medios de transmisión tales como fibra óptica y par trenzado (MAN
BUCLE), la tecnología de pares de cobre se posiciona como la red mas
grande del mundo una excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la
carencia de interferencias radioeléctricas, las redes MAN BUCLE,
ofrecen velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre
pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.
◦ WAN: es un tipo de red de computadoras capaz de cubrir
distancias desde unos 100 hasta unos 1000 km, proveyendo de
servicio a un país o un continente. Un ejemplo de este tipo de redes
sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo
edificio todos sus miembros sobre la distancia hay discusión posible.

5. • SEGÚN EL MEDIO
◦ Redes con cables: la
información viaja a través de
un soporte físico concreto
como el cable (medios de
transmisión guiados).
 Redes inalámbricas: utilizan
medios de transmisión no
guiados (sin cables) para la
comunicación de datos entre
emisor y receptor.

6.  SEGÚN SU TOPOLOGÍA
◦ Bus : Son aquellas que están conectadas a un
mismo tronco o canal de comunicación, a través del cual
pasan los DATOS. Los dos extremos del cable coaxial
acaban con un “terminador”, que lleva una resistencia que
impide la “impedancia”. Además habrá una serie de
derivadores T, que son las ramas a las que se conectan los
equipos informáticos.

7. ◦ Conexión en estrella: La topología en estrella es donde los
nodos están conectados a un “hub”. Hablamos de un
dispositivo que recibe las señales de datos de todos los
equipos y las transmite a través de los distintos puertos.

8. ◦ Conexión en anillo: Es aquella donde un equipo está conectado
a otro, y éste al siguiente, en forma de círculo o anillo, hasta
volver a conectarse con el primero. Cada estación tiene un
transmisor y un receptor. En ocasiones, pueden venir unidas por
dos cables, y se llaman de doble anillo. Podemos utilizarla con
muchos ordenadores, de manera que no se pierde tanto
rendimiento cuando los usamos todos a la vez.

9. ◦ Conexión en árbol: Es muy parecida a la red en
estrella, pero no tiene un nodo central. Tenemos varios hub o
switch, cada uno transmitiendo datos a una red en estrella. La
principal desventaja es que requiere varios hub y gran cantidad
de cable, por lo que resulta más costosa, pero al no estar
centralizado, se evita el problema de la interferencia de señales y
una mejor jerarquía de la red.

10. DISPOSITIVOS DE
CONEXIÓN  Una tarjeta de red o adaptador de red es un periférico que permite
la comunicación con aparatos conectados entre sí y también permite
compartir recursos entre dos o más computadoras A las tarjetas de
red también se les llama NIC . Hay diversos tipos de adaptadores en
función del tipo de cableado o arquitectura que se utilice en la red.
Pero actualmente el más común es del tipo Ethernet utilizando una
interfaz o conector RJ-45.

11.  Cables de conexión: aunque el termino cable de conexión puede
ser utilizado por algunos para refererirse a cualquier clase de
información, generalmente es aceptado que un cable de conexión
se refiere a cable Ethernet.

12.  Concentrador: Un concentrador o hub es un dispositivo que
permite centralizar el cableado de una red y poder ampliarla. Esto
significa que dicho dispositivo recibe una señal y repite esta señal
emitiéndola por sus diferentes puertos. Trabaja en la capa física
(capa 1) del modelo OSI o capa de Acceso en modelo TCP/IP.
 Un conmutador o switch: es un dispositivo digital lógico de
interconexión de equipos que opera en la capa de enlace de datos
del modelo OSI. Su función es interconectar dos o más segmentos
de red, de manera similar a los puentes de red, pasando datos de
un segmento a otro de acuerdo con la dirección MAC de destino de
las tramas en la red. Los conmutadores se utilizan cuando se desea
conectar múltiples redes, fusionándolas en una sola.

13.  Router : también conocido como enrutador[ o encaminador de
paquetes, y españolizado como rúter es un dispositivo que
proporciona conectividad a nivel de red o nivel tres en el modelo
OSI. Su función principal consiste en enviar o encaminar paquetes
de datos de una red a otra, es decir, interconectar subredes,
entendiendo por subred un conjunto de máquinas IP que se pueden
comunicar sin la intervención de un encaminador, y que por tanto
tienen prefijos de red distintos.
