1. DANIELA RODRÍGUEZ GÓMEZ. NL.26 4°B
29/09/14
Fundamentos de redes

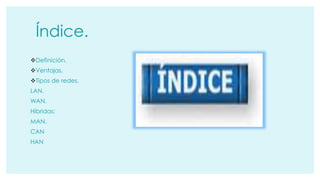

2. Índice.
Definición.
Ventajas.
Tipos de redes.
LAN.
WAN.
Hibridas:
MAN.
CAN
HAN

3. Estructura de redes.
Redes basadas en servidor.
Redes cliente/servidor.
Redes punto a punto.

4. Topología.
BUS.
Estrella.
Anillo.
Malla.

5. Medios para formar redes.
Basados en cables:
Por trenzado.
Coaxial.
Fibra óptica.
Inalambricos.

6. Hardware de red.
Tarjetas NIC
Dispositivos de enlace: concentradores, puentes, interruptores,direccionadores.

7. Tecnología de red.
Ethernet 10 Base T.
Ethernet 100 Base T
Ethernet giga bit
Tokeng ring.

8. Protocolos de comunicación.
TCP/IP
IPX/SPX
NetBios/Net

9. Bibliografia.

10. Definición.
◦ Una red es un conjunto de tecnologías (incluyendo hardware, software y
medios) que se puede utilizar para interconectar computadoras, que les
permite comunicarse, intercambiar información y compartir recursos en
tiempo real.

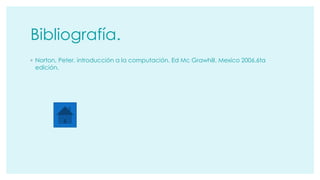

11. Bibliografía.
◦ Norton, Peter. introducción a la computación. Ed Mc Grawhill. Mexico 2006.6ta
edición.

12. Ventajas de uso de red.
Permite a varios usuarios utilizar los mismos archivos de datos.
Puedes interconectar computadoras que te permiten intercambiar información.
Cuando tienes varias PC que no trabajas en red para evitar una costosa instalación de
programas puedes usar:
Licencia de sitios: copia la aplicación en un numero determinado de computadoras, lo que
les permite a cada usuario tener una copia completa del programa de manera individual.
versiones de red: permite a los usuarios conectar las computadoras con un servidor central.

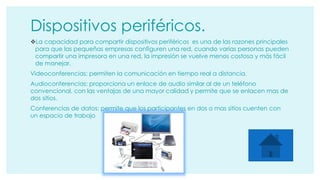

13. Dispositivos periféricos.
La capacidad para compartir dispositivos periféricos es una de las razones principales
para que las pequeñas empresas configuren una red, cuando varias personas pueden
compartir una impresora en una red, la impresión se vuelve menos costosa y más fácil
de manejar.
Videoconferencias: permiten la comunicación en tiempo real a distancia.
Audioconferencias: proporciona un enlace de audio similar al de un teléfono
convencional, con las ventajas de una mayor calidad y permite que se enlacen mas de
dos sitios.
Conferencias de datos: permite que los participantes en dos o mas sitios cuenten con
un espacio de trabajo

14. Tipos de redes comunes.
LAN: Es una red de área local, contiene computadoras que están relativamente
cerca una de otra y están conectadas físicamente utilizando cables, enlaces
infrarrojos o medios inalámbricos.
WAN: esta formada por dos o más redes LAN, generalmente se conectan dentro de
un área geográfica amplia.

15. Tipos de redes comunes.
Redes híbridas: entre las estructuras LAN y WAN, encontraras redes híbridas por
ejemplo las redes de área de campus (CAN) y las redes de área metropolitana (MAN),
además esta surgiendo una nueva red llamada redes de área del hogar (HAN).
CAN: mantiene los mismos principios que las redes de área local, solo que a una
escala mas grande y mas diversificada. En una CAN distintas oficinas de universidades
y organizaciones se pueden conectar.

16. Tipos de redes comunes.
MAN: es una red de gran escala que conecta a múltiples redes LAN corporativas, a
menudo representan el papel de una red de alta velocidad que permite que se
compartan los recursos regionales.
HAN: red que esta entro del hogar de un usuario que conecta a los dispositivos
digitales de una persona, desde múltiples computadoras y sus dispositivos periféricos.

17. Intranets y extranets.
Intranet: versión interna de Internet de una compañía, utiliza el mismo software de
servidor web que ofrece el acceso público a los sitios web a través de Internet, una
principal diferencia es que limita el acceso a empleados y contratistas específicos.
Extranet: Método popular para que los empleados intercambien información
utilizando el sitio web de una compañía o el correo electrónico mientras trabajan
desde sus hogares.

18. Redes basadas en servidor.
Un nodo es una ubicación de procesamiento que puede ser una PC o algún otro
dispositivo, las redes basadas en un servidor incluyen varios nodos y uno o más
servidores, los cuales controlan los accesos del usuario a los recursos de red.,
Redes cliente/servidor : las computadoras individuales comparten la carga del
procesamiento y almacenamiento con un servidor central.
Se puede utilizar en las LAN o WAN, y un solo programa se puede utilizar en una LAN en
donde todo el software adicional está basado en un sistema de servidor de archivos
simple.

19. Redes de punto a punto.
Todos los nodos de la red tienen la misma relación con los demás y todos
cuentan con tipos de software similar que proporciona el soporte para
compartir los recursos.
Cada nodo tiene acceso al menos a parte de los recursos de los demás
nodos.

20. Topología de red y protocolos.
Topología: La distribución lógica de los cables y dispositivos que conectan a los nodos
de la red.
Los datos se transportan sobre la red en una estructura llamada paquetes, los cuales
son fragmentos de un mensaje que es dividido en pequeñas unidades por la PC.
Las distintas redes tienen formatos de paquetes diferentes, pero la mayoría de los
paquetes tienen dos partes, el encabezado y la parte útil.
La topología de una red y las tecnologías relacionadas son importantes por dos
razones. Primero, una red diseñada correctamente transporta los paquetes de datos
de la manera más eficiente posible. Segundo la topología tiene la función de prevenir
colisiones, que ocurren cuando múltiples nodos intentan transmitir datos al mismo
tiempo.

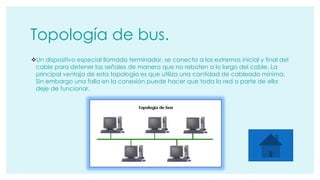

21. Topología de bus.
Un dispositivo especial llamado terminador, se conecta a los extremos inicial y final del
cable para detener las señales de manera que no reboten a lo largo del cable. La
principal ventaja de esta topología es que utiliza una cantidad de cableado mínima.
Sin embargo una falla en la conexión puede hacer que toda la red o parte de ella
deje de funcionar.

22. Topología de estrella.
Es la topología de red mas común.
Todos los nodos están conectados a un dispositivo llamado concentrador y se
comunican a través de él.
Los datos viajan a través del concentrador, algunos concentradores pueden
supervisar el tráfico y ayudar a prevenir las colisiones.
En una topología estrella, una conexión rota entre un nodo y el concentrador no
afecta al resto de la red.

23. Topología de anillo.
Conecta a los nodos de la red en una cadena circular, en la que cada nodo se
conecta al siguiente,
Cada nodo examina los datos mientras viaja a través del anillo. Si los datos no están
dirigidos al nodo que los examina, ese nodo los pasa al siguiente nodo.
No existen riesgos de colisión, sin embargo, cuando una parte del anillo falla, la red
entera no podrá comunicarse.

24. Topología de malla.
Es la topología de red menos usada y la más costosa en su implementación.
Se despliega un cable desde cada computadora hasta todas las demás
computadoras .
La ventaja es que la entrega de datos nunca puede fallar ; si una conexión falla
existen otras formas de enviar los datos.

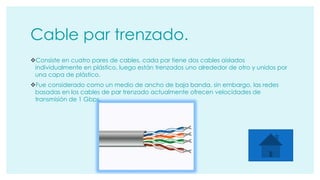

25. Cable par trenzado.
Consiste en cuatro pares de cables, cada par tiene dos cables aislados
individualmente en plástico, luego están trenzados uno alrededor de otro y unidos por
una capa de plástico.
Fue considerado como un medio de ancho de baja banda, sin embargo, las redes
basadas en los cables de par trenzado actualmente ofrecen velocidades de
transmisión de 1 Gbps.

26. Cable coaxial.
Proporciona velocidades de hasta 1º Mbps, el cable coaxial puede transportar más
datos que los tipos cableado de par tranzado más antiguos.
Sin embargo, es más costoso y se convirtió en una tecnología meno popular cuando
mejoro la tecnología de par trenzado.

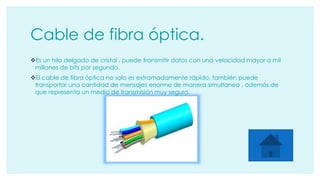

27. Cable de fibra óptica.
Es un hilo delgado de cristal , puede transmitir datos con una velocidad mayor a mil
millones de bits por segundo.
El cable de fibra óptica no solo es extramadamente rápido, también puede
transportar una cantidad de mensajes enorme de manera simultanea , además de
que representa un medio de transmisión muy seguro.

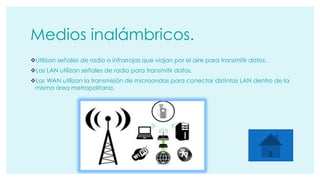

28. Medios inalámbricos.
Utilizan señales de radio o infrarrojas que viajan por el aire para transmitir datos.
Las LAN utilizan señales de radio para transmitir datos.
Las WAN utilizan la transmisión de microondas para conectar distintas LAN dentro de la
misma área metropolitana.

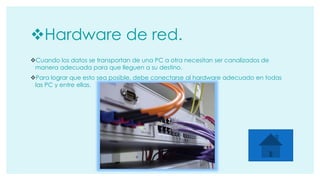

29. Hardware de red.
Cuando los datos se transportan de una PC a otra necesitan ser canalizados de
manera adecuada para que lleguen a su destino.
Para lograr que esto sea posible, debe conectarse al hardware adecuado en todas
las PC y entre ellas.

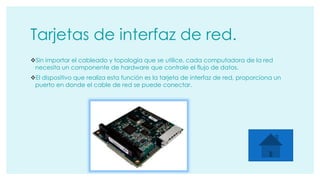

30. Tarjetas de interfaz de red.
Sin importar el cableado y topología que se utilice, cada computadora de la red
necesita un componente de hardware que controle el flujo de datos.
El dispositivo que realiza esta función es la tarjeta de interfaz de red, proporciona un
puerto en donde el cable de red se puede conectar.

31. Dispositivos de enlace de redes.
Para crear una red, es necesario un tipo de mecanismo de enlace que interconecte
al menos dos computadoras.
Algunas veces este dispositivo puede ser tan simple como un cable especial,
conocido como cable directo, el cual se debe conectar a dos computadoras.
A pesar de que con esto puede formar una red, si se desea añadir mas dispositivos
entonces necesitará algo más que un cable directo.

32. Dispositivos de enlace:
Concentradores: punto de conexión poco costoso para distintos dispositivos en una
red. No proporciona una conexión rápida debido a que emiten los paquetes que
reciben a todos los nodos que están conectados a sus puertos, esta tecnología se esta
volviendo obsoleta lentamente.
Puentes: dispositivo que conecta a dos LAN o dos segmentos de la misma LAN, revisa
la información de cada encabezado de paquete y envía los datos que viajan de una
LAN a la otra.

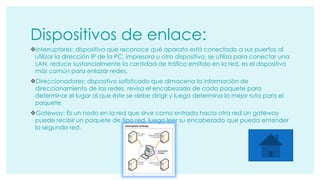

33. Dispositivos de enlace:
Interruptores: dispositivo que reconoce qué aparato está conectado a sus puertos al
utilizar la dirección IP de la PC, impresora u otro dispositivo, se utiliza para conectar una
LAN, reduce sustancialmente la cantidad de tráfico emitido en la red, es el dispositivo
más común para enlazar redes.
Direccionadores: dispositivo sofisticado que almacena la información de
direccionamiento de las redes, revisa el encabezado de cada paquete para
determinar el lugar al que éste se debe dirigir y luego determina la mejor ruta para el
paquete.
Gateway: Es un nodo en la red que sirve como entrada hacia otra red.Un gateway
puede recibir un paquete de tipo red, luego leer su encabezado que pueda entender
la segunda red.

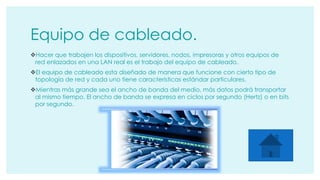

34. Equipo de cableado.
Hacer que trabajen los dispositivos, servidores, nodos, impresoras y otros equipos de
red enlazados en una LAN real es el trabajo del equipo de cableado.
El equipo de cableado esta diseñado de manera que funcione con cierto tipo de
topología de red y cada uno tiene características estándar particulares.
Mientras más grande sea el ancho de banda del medio, más datos podrá transportar
al mismo tiempo. El ancho de banda se expresa en ciclos por segundo (Hertz) o en bits
por segundo.

35. Tipos de tecnología de red:
Ethernet: es la tecnología de red mas común en la actualidad. La implementación
mas popular de ethernet utiliza una topología de estrella y cables de par trenzado y
puede alcanzar velocidades de transmisión de hasta 100 Mbps.
Ethernet rápido: está disponible mediante el uso de los mismos medios y topología que
Ethernet , pero utilizan diferentes tarjetas NIC para alcanzar velocidades de hasta 100
Mbps, normalmente utiliza un cable red categoría 5, un nuevo estándar se llama
categoría 6 y la diferencia es el desempeño en la transmisión.

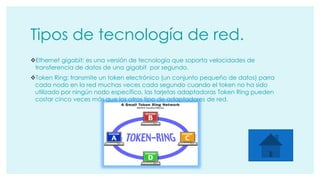

36. Tipos de tecnología de red.
Ethernet gigabit: es una versión de tecnología que soporta velocidades de
transferencia de datos de una gigabit por segundo.
Token Ring: transmite un token electrónico (un conjunto pequeño de datos) parra
cada nodo en la red muchas veces cada segundo cuando el token no ha sido
utilizado por ningún nodo específico, las tarjetas adaptadoras Token Ring pueden
costar cinco veces más que los otros tipo de adaptadores de red.

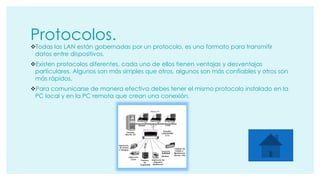

37. Protocolos.
Todas las LAN están gobernadas por un protocolo, es una formato para transmitir
datos entre dispositivos.
Existen protocolos diferentes, cada uno de ellos tienen ventajas y desventajas
particulares. Algunos son más simples que otros, algunos son más confiables y otros son
más rápidos.
Para comunicarse de manera efectiva debes tener el mismo protocolo instalado en la
PC local y en la PC remota que crean una conexión.

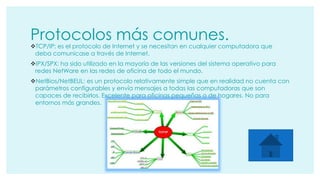

38. Protocolos más comunes.
TCP/IP: es el protocolo de Internet y se necesitan en cualquier computadora que
deba comunicase a través de Internet.
IPX/SPX: ha sido utilizado en la mayoría de las versiones del sistema operativo para
redes NetWare en las redes de oficina de todo el mundo.
NetBios/NetBEUL: es un protocolo relativamente simple que en realidad no cuenta con
parámetros configurables y envía mensajes a todas las computadoras que son
capaces de recibirlos. Excelente para oficinas pequeñas o de hogares. No para
entornos más grandes.
