Este documento describe los fundamentos básicos de las redes informáticas, incluyendo sus componentes principales como tarjetas de red, cableado, tipos de redes como LAN, MAN y WAN, equipos de red como servidores, estaciones de trabajo, repetidores, switches y routers, y topologías de red como bus, anillo, estrella y árbol. Explica cómo las redes conectan computadoras para compartir información y recursos, y los diferentes sistemas y tecnologías utilizados para implementar redes a nivel local, metropolitano y

1. FUNDAMENTOS DE REDES
Y CONECTIVIDAD
1

2. REDES INFORMÁTICAS
2
• Se puede definir una red informática como
un sistema de comunicación que conecta
ordenadores y otros equipos informáticos
entre sí, con la finalidad de compartir
información y recursos

3. COMPONENTES DE
RED
3
Tarjetas de Red (Network Interface
Card - NIC
• Todas las PCs necesitan tarjetas de interfaz de red (NIC) para poder
utilizarse en La tarjeta guardan operaciones en red. Algunas Pcs se venden
con la tarjeta NIC incorporada

4. CABLEADO DE RED O
MEDIO DE CONEXIÓN
4
• Si se necesita conectar unas PCs situadas en una misma habitación o habitaciones
cercanas, se podrá hacer con un cable coaxial.

5. TIPOS DE REDES
5
Redes de Área Local (Local Area Network)
- Son las redes que todos conocemos, es decir, aquellas que se utilizan en
empresas, entidades educativas, el hogar, etc. Son redes pequeñas,
entendiendo como pequeñas las redes de una oficina, de un edificio.

6. REDES DE ÁREA
METROPOLITANA (MAN)
6
• Comprende una ubicación geográfica determinada "ciudad, municipio". Es
básicamente una gran versión de LAN y usa una tecnología similar. Puede
cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede
ser pública o privada. Este tipo de redes se utiliza normalmente para
interconectar redes LAN

7. REDES DE ÁREA
EXTENSA (WAN )
7
• Redes de Área Extensa (WAN) (Wide Area Network)
Es un sistema de interconexión de equipos informáticos
geográficamente dispersos, El sistema de conexión para estas
redes normalmente involucra a redes públicas (por ej. Internet)
de transmisión de datos.

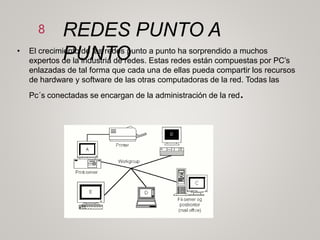

8. REDES PUNTO A
PUNTO
8
• El crecimiento de las redes punto a punto ha sorprendido a muchos
expertos de la industria de redes. Estas redes están compuestas por PC’s
enlazadas de tal forma que cada una de ellas pueda compartir los recursos
de hardware y software de las otras computadoras de la red. Todas las
Pc´s conectadas se encargan de la administración de la red.

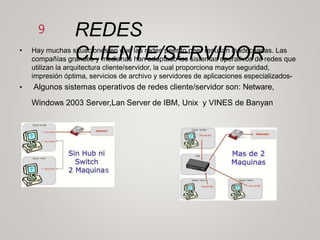

9. REDES
CLIENTE/SERVIDOR
9
• Hay muchas situaciones en que las redes peer to peer resultan inadecuadas. Las
compañías grandes y medianas han adoptado los sistemas operativos de redes que
utilizan la arquitectura cliente/servidor, la cual proporciona mayor seguridad,
impresión óptima, servicios de archivo y servidores de aplicaciones especializados-
• Algunos sistemas operativos de redes cliente/servidor son: Netware,
Windows 2003 Server,Lan Server de IBM, Unix y VINES de Banyan

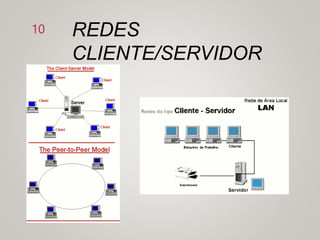

10. REDES
CLIENTE/SERVIDOR
10

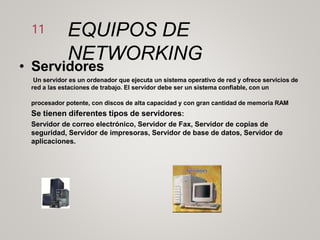

11. EQUIPOS DE
NETWORKING
11
• Servidores
Un servidor es un ordenador que ejecuta un sistema operativo de red y ofrece servicios de
red a las estaciones de trabajo. El servidor debe ser un sistema confiable, con un
procesador potente, con discos de alta capacidad y con gran cantidad de memoria RAM
Se tienen diferentes tipos de servidores:
Servidor de correo electrónico, Servidor de Fax, Servidor de copias de
seguridad, Servidor de impresoras, Servidor de base de datos, Servidor de
aplicaciones.

12. ESTACIONES DE
TRABAJO
12
• Cuando una PC (personal computer) se conecta a una red, el
primero se convierte en un nodo (host) o estación de trabajo de la
última. Las estaciones de trabajo pueden ser ordenadores
personales con un sistema operativo como Windows o estaciones
de trabajo sin disco duro.

13. REPETIDORE
S
13
• Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo
dos segmentos y amplificando la señal, pero junto con ella también amplifican
el ruido. La red sigue siendo una sola

14. HUB (CONCENTRADOR)
14
• Un concentrador es un dispositivo que
permite centralizar el cableado de una red.
PUENTES
Son equipos que unen dos redes actuando sobre los protocolos de bajo
nivel, en el nivel de control de acceso al medio
nivel

15. 15
SWITCH
(CONMUTADORES)
• Un switch(en castellano "conmutador") es un dispositivo de interconexión de redes de
ordenadores/computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo
OSI (Open Systems Interconection). Un switch interconecta dos o más segmentos de red,
funcionando de manera similar a los puentes (bridges), pasando datos de una red a otra.
Un switch en el centro de una RED ESTRELLA
Los switches se utilizan cuando se desea
conectar múltiples redes

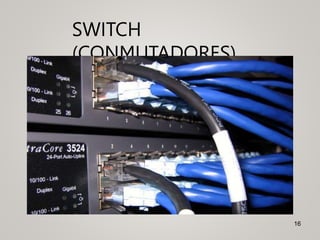

16. SWITCH
(CONMUTADORES)
16

17. ROUTER (RUTEADORES,
ENRUTADORES, ENCAMINADORES
)
• El router tiene más facilidades de software que un switch. Al funcionar en una capa mayor que
ladel switch, el ROUTER distingue entre los diferentes protocolos dered, tales como IP, IPX,
Apple Talk o DECnet. Esto le permite tomar una decisión más inteligente que al switch, al
momento de reenviarlos paquetes
17

18. TOPOLOGÍADE REDES
La topología se refiere a la forma en que están interconectados los distintos equipos
(nodos o host) de una red
Topología de Bus
Esta topología permite que todas las estaciones reciban la información que se transmite, una
estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en
cada extremo del que se cuelgan todos los elementos de una red.
18

19. TOPOLOGÍADE REDES
• Topología de Anillo
Los nodos están conectados por líneas punto a punto, dispuestos de manera que formen una
configuración circular, sin interrupciones. Los mensajes viajan de un nodo a otro a lo largo del
anillo. Cada nodo, debe poder reconocer la propia dirección para poder aceptar los mensajes,
así mismo, cada nodo actúa como un repetidor activo retransmitiendo los mensajes dirigidos a
los demás nodos
19

20. TOPOLOGÍADE REDES
• Topología estrella
•Se caracteriza por la existencia de controladores centrales
o conmutador al que se conectan todos los dispositivos por
enlaces punto a punto, individuales. Facilitan la
• integración deservicios de datos, voz, imagen Los datos de
estas redes fluyen del emisor hasta el concentrador, este
realiza todas las funciones de la red, además actúa como
amplificador de los datos. La red se une en un único punto,
normalmente
• con un panel de control centralizado, como un concentrador
de cableado
(Malla) 20

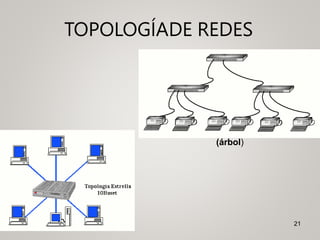

21. TOPOLOGÍADE REDES
(árbol)
21
