1. ESCUELA DE INGENIERIA MECATRONICA
CURSO:
Redes de Computadoras
PROFESOR:
Ing. Edward Vega
ALUMNOS:
Torres Pérez Jonathan
Aldoradin Reyes Anthony
Linares Anticona Daniel
CICLO:
IV
TRUJILLO – PERÚ
2011

2. Com. Inalámbrica, Microondas, Bluetooth

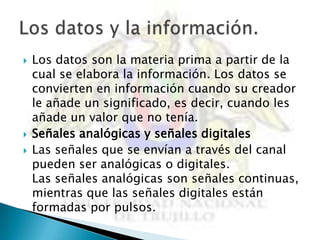

5.  Los datos son la materia prima a partir de la
cual se elabora la información. Los datos se
convierten en información cuando su creador
le añade un significado, es decir, cuando les
añade un valor que no tenía.
 Señales analógicas y señales digitales
 Las señales que se envían a través del canal
pueden ser analógicas o digitales.
Las señales analógicas son señales continuas,
mientras que las señales digitales están
formadas por pulsos.

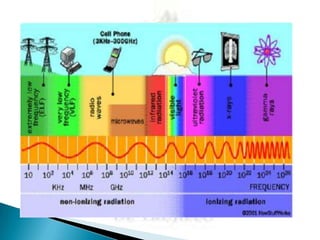

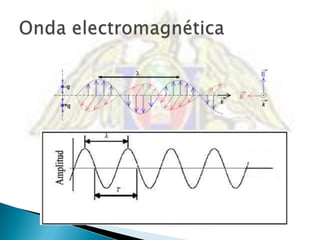

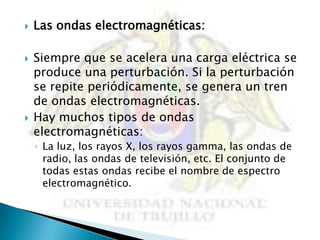

6.  Las ondas electromagnéticas:
 Siempre que se acelera una carga eléctrica se
produce una perturbación. Si la perturbación
se repite periódicamente, se genera un tren
de ondas electromagnéticas.
 Hay muchos tipos de ondas
electromagnéticas:
◦ La luz, los rayos X, los rayos gamma, las ondas de
radio, las ondas de televisión, etc. El conjunto de
todas estas ondas recibe el nombre de espectro
electromagnético.

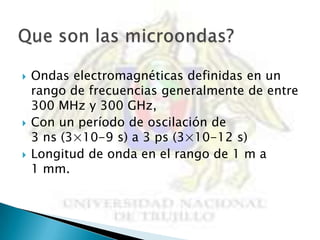

9.  Ondas electromagnéticas definidas en un
rango de frecuencias generalmente de entre
300 MHz y 300 GHz,
 Con un período de oscilación de
3 ns (3×10-9 s) a 3 ps (3×10-12 s)
 Longitud de onda en el rango de 1 m a
1 mm.

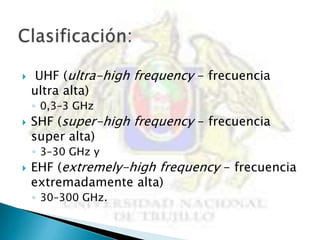

10.  UHF (ultra-high frequency - frecuencia
ultra alta)
◦ 0,3–3 GHz
 SHF (super-high frequency - frecuencia
super alta)
◦ 3–30 GHz y
 EHF (extremely-high frequency - frecuencia
extremadamente alta)
◦ 30–300 GHz.

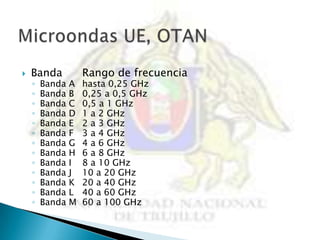

11.  Banda Rango de frecuencia
◦ Banda A hasta 0,25 GHz
◦ Banda B 0,25 a 0,5 GHz
◦ Banda C 0,5 a 1 GHz
◦ Banda D 1 a 2 GHz
◦ Banda E 2 a 3 GHz
◦ Banda F 3 a 4 GHz
◦ Banda G 4 a 6 GHz
◦ Banda H 6 a 8 GHz
◦ Banda I 8 a 10 GHz
◦ Banda J 10 a 20 GHz
◦ Banda K 20 a 40 GHz
◦ Banda L 40 a 60 GHz
◦ Banda M 60 a 100 GHz

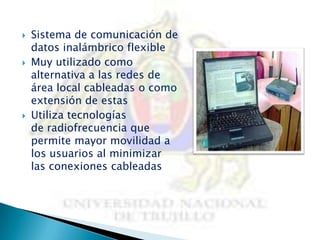

13.  Sistema de comunicación de
datos inalámbrico flexible
 Muy utilizado como
alternativa a las redes de
área local cableadas o como
extensión de estas
 Utiliza tecnologías
de radiofrecuencia que
permite mayor movilidad a
los usuarios al minimizar
las conexiones cableadas

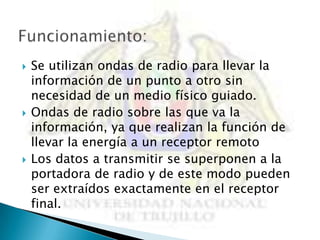

14.  Se utilizan ondas de radio para llevar la
información de un punto a otro sin
necesidad de un medio físico guiado.
 Ondas de radio sobre las que va la
información, ya que realizan la función de
llevar la energía a un receptor remoto
 Los datos a transmitir se superponen a la
portadora de radio y de este modo pueden
ser extraídos exactamente en el receptor
final.

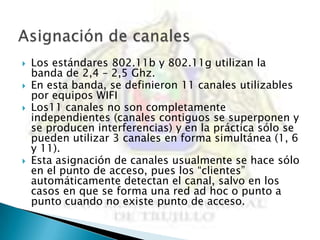

15.  Los estándares 802.11b y 802.11g utilizan la
banda de 2,4 – 2,5 Ghz.
 En esta banda, se definieron 11 canales utilizables
por equipos WIFI
 Los11 canales no son completamente
independientes (canales contiguos se superponen y
se producen interferencias) y en la práctica sólo se
pueden utilizar 3 canales en forma simultánea (1, 6
y 11).
 Esta asignación de canales usualmente se hace sólo
en el punto de acceso, pues los “clientes”
automáticamente detectan el canal, salvo en los
casos en que se forma una red ad hoc o punto a
punto cuando no existe punto de acceso.

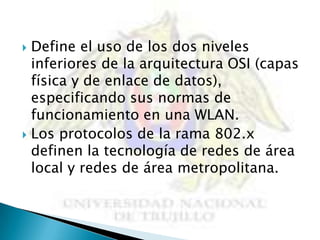

17.  Define el uso de los dos niveles
inferiores de la arquitectura OSI (capas
física y de enlace de datos),
especificando sus normas de
funcionamiento en una WLAN.
 Los protocolos de la rama 802.x
definen la tecnología de redes de área
local y redes de área metropolitana.

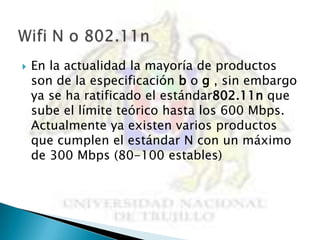

18.  En la actualidad la mayoría de productos
son de la especificación b o g , sin embargo
ya se ha ratificado el estándar802.11n que
sube el límite teórico hasta los 600 Mbps.
Actualmente ya existen varios productos
que cumplen el estándar N con un máximo
de 300 Mbps (80-100 estables)

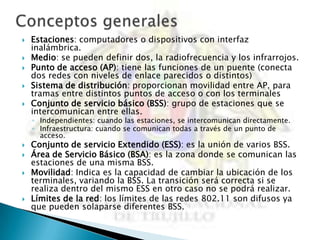

19.  Estaciones: computadores o dispositivos con interfaz
inalámbrica.
 Medio: se pueden definir dos, la radiofrecuencia y los infrarrojos.
 Punto de acceso (AP): tiene las funciones de un puente (conecta
dos redes con niveles de enlace parecidos o distintos)
 Sistema de distribución: proporcionan movilidad entre AP, para
tramas entre distintos puntos de acceso o con los terminales
 Conjunto de servicio básico (BSS): grupo de estaciones que se
intercomunican entre ellas.
◦ Independientes: cuando las estaciones, se intercomunican directamente.
◦ Infraestructura: cuando se comunican todas a través de un punto de
acceso.
 Conjunto de servicio Extendido (ESS): es la unión de varios BSS.
 Área de Servicio Básico (BSA): es la zona donde se comunican las
estaciones de una misma BSS.
 Movilidad: Indica es la capacidad de cambiar la ubicación de los
terminales, variando la BSS. La transición será correcta si se
realiza dentro del mismo ESS en otro caso no se podrá realizar.
 Límites de la red: los límites de las redes 802.11 son difusos ya
que pueden solaparse diferentes BSS.

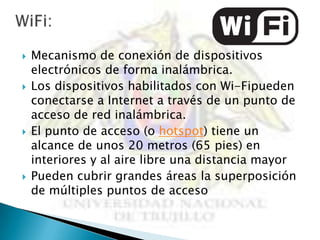

21.  Mecanismo de conexión de dispositivos
electrónicos de forma inalámbrica.
 Los dispositivos habilitados con Wi-Fipueden
conectarse a Internet a través de un punto de
acceso de red inalámbrica.
 El punto de acceso (o hotspot) tiene un
alcance de unos 20 metros (65 pies) en
interiores y al aire libre una distancia mayor
 Pueden cubrir grandes áreas la superposición
de múltiples puntos de acceso

22.  Los estándares IEEE 802.11b, IEEE 802.11g e IEEE
802.11n disfrutan de una aceptación internacional debido a
que la banda de 2.4GHz está disponible casi universalmente,
con una velocidad de hasta 11 Mbps , 54 Mbps y 300 Mbps,
respectivamente.
 En la actualidad ya se maneja también el estándar IEEE
802.11a, conocido como WIFI 5, opera en la banda de
5 GHz y que disfruta de una operatividad con canales
relativamente limpios.
 La banda de 5 GHz ha sido recientemente habilitada y no
existen otras tecnologías (Bluetooth, etc) que la estén
utilizando, por lo tanto existen muy pocas interferencias
 Su alcance es algo menor que el de los estándares que
trabajan a 2.4 GHz (aproximadamente un 10%), debido a que
la frecuencia es mayor (a mayor frecuencia, menor alcance).

23.  Problemas a los cuales se enfrenta actualmente la tecnología
Wi-Fi es la progresiva saturación del espectro radioeléctrico,
por masificación de usuarios, afecta en las conexiones de
larga distancia (mayor de 100 metros)
 Wi-Fi está diseñado para conectar ordenadores a la red a
distancias reducidas, cualquier uso de mayor alcance está
expuesto a un excesivo riesgo de interferencias
 Alternativas para garantizar la seguridad de estas redes:
◦ Protocolos de cifrado de datos para los estándares Wi-Fi como
el WEP, el WPA, o el WPA2
◦ Codifican la información transmitida,
◦ Proporcionados por los propios dispositivos inalábricos.

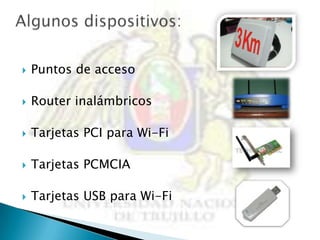

25.  Puntos de acceso
 Router inalámbricos
 Tarjetas PCI para Wi-Fi
 Tarjetas PCMCIA
 Tarjetas USB para Wi-Fi

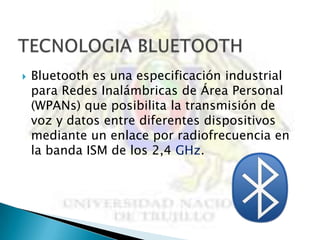

27.  Bluetooth es una especificación industrial
para Redes Inalámbricas de Área Personal
(WPANs) que posibilita la transmisión de
voz y datos entre diferentes dispositivos
mediante un enlace por radiofrecuencia en
la banda ISM de los 2,4 GHz.

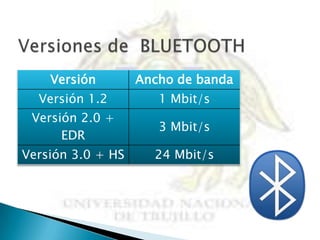

28. Versión Ancho de banda
Versión 1.2 1 Mbit/s
Versión 2.0 +
3 Mbit/s
EDR
Versión 3.0 + HS 24 Mbit/s

29.  El hardware que compone el dispositivo
Bluetooth está compuesto por dos partes:
 Un dispositivo de radio, encargado de
modular y transmitir la señal
 Un controlador digital, compuesto por
una CPU, por un procesador de señales
digitales (DSP - Digital Signal Processor)
llamado Link Controller (o controlador de
Enlace) y de las interfaces con el dispositivo
anfitrión.

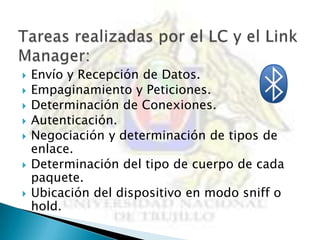

30.  Envío y Recepción de Datos.
 Empaginamiento y Peticiones.
 Determinación de Conexiones.
 Autenticación.
 Negociación y determinación de tipos de
enlace.
 Determinación del tipo de cuerpo de cada
paquete.
 Ubicación del dispositivo en modo sniff o
hold.
