Este documento proporciona una introducción a las tecnologías de comunicación inalámbrica de datos. Explica conceptos clave como redes WLAN, estándares IEEE 802.11, componentes de infraestructura WLAN, técnicas de modulación, topologías de red, canales y procesos de conexión. También cubre tecnologías como Wi-Fi, WiMAX y consideraciones de seguridad para redes WLAN.

1. Comunicación Inalámbrica de
Datos

2. 1. Principios de Radiofrecuencia (RF).
2. Antenas.
3. Redes de área local Inalámbricas (Wlan)
4. Tecnología Wimax
5. Comunicación de Datos Satelital
6. Red 4G
7. Otras Tecnologías inalámbricas
Agenda

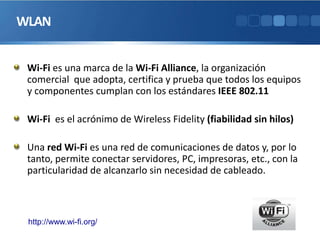

3. WLAN
Wi-Fi es una marca de la Wi-Fi Alliance, la organización
comercial que adopta, certifica y prueba que todos los equipos
y componentes cumplan con los estándares IEEE 802.11
Wi-Fi es el acrónimo de Wireless Fidelity (fiabilidad sin hilos)
Una red Wi-Fi es una red de comunicaciones de datos y, por lo
tanto, permite conectar servidores, PC, impresoras, etc., con la
particularidad de alcanzarlo sin necesidad de cableado.
http://www.wi-fi.org/

4. WLAN
Wlan: Es una red de área local inalámbrica que utiliza el estándar IEEE
802.11.
Las LAN inalámbricas 802.11 extienden las infraestructuras LAN Ethernet
802.3 para proveer opciones adicionales de conectividad. Sin embargo, se
utilizan componentes y protocolos adicionales para completar las conexiones
inalámbricas.

5. WLAN
Fácil de implementar
Complemento de redes alambradas
Costo
Ventajas de la Familia 802.11
Alcance
Ancho de Banda
Calidad de Servicio
Seguridad
Movilidad
Limitaciones IEEE 802.11
Estándar IEEE 802.11

6. WLAN
Protocolo 802.11
Fecha de aprobación 1997
Tecnología RF FHSS Y FSSS
Banda de Frecuencia 2.4 GHz
Velocidades ( Data rate) 1 y 2 Mbps
Canales que no se solapan 1,6 y 11
IEEE 802.11 Protocolo Original
LAN inalámbrica 802.11 es un estándar IEEE que define cómo se utiliza la
radiofrecuencia (RF) en las bandas sin licencia de frecuencia médica,
científica e industrial (ISM) para la Capa física y la sub-capa MAC de enlaces
inalámbricos.
Cuando el 802.11 se emitió por primera vez, prescribía tasas de datos de 1 - 2
Mb/s en la banda de 2,4 GHz. En ese momento, las LAN conectadas por cable
operaban a 10 Mb/s, de modo que la nueva tecnología inalámbrica no se
adoptó con entusiasmo. A partir de entonces, los estándares de LAN
inalámbricas mejoraron continuamente con la edición de IEEE 802.11a, IEEE
802.11b, IEEE 802.11g, y el 802.11n.

7. WLAN
IEEE 802.11a
Una extensión del 802.11 que se aplica a redes locales inalámbricas y que
provee hasta 54 Megas bits por segundo (54 Mbps) en la banda de 5 GHz.
Una gran diferencia con la normativa 802.11 es que ésta opera en la banda
de frecuencia de 5 GHz con 12 canales separados que no se solapan. Como
resultado, se puede tener hasta 12 access points definidos para canales
diferentes en la misma zona sin que interfieran unos con otros. Además, las
interferencias por radiofrecuencia son muchísimos menores por la menor
saturación de la banda de 5 GHz.
Un dato importante es que las frecuencias más altas permiten la utilización
de antenas más pequeñas..

8. WLAN
IEEE 802.11a
Existen algunas desventajas importantes al utilizar la banda de 5 GHz. La
primera es que, a frecuencia de radio más alta, mayor es el índice de
absorción por parte de obstáculos tales como paredes, y esto puede
ocasionar un rendimiento pobre del 802.11a debido a las obstrucciones. El
segundo es que esta banda de frecuencia alta tiene un rango más acotado
que el 802.11b o el g.
Además, algunos países, incluida Rusia, no permiten la utilización de la
banda de 5 GHz, lo que puede restringir más su implementación.
Protocolo 802.11a
Fecha de aprobación 1999
Tecnología RF OFDM
Banda de Frecuencia 5.0 GHz
Codificación CODIGO DE CONVOLUCION
Tecnica de Modulación DBPSK,DQPSK, 16QAM y 64QMA
Velocidades ( Data rate) 6,9,12,18,24,36 y 54Mbps con OFDM
Canales que no se solapan 12 canales que no se solapan

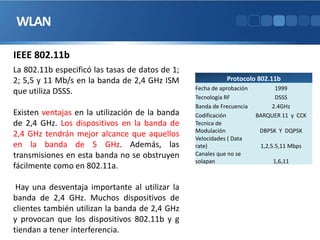

9. WLAN
Protocolo 802.11b
Fecha de aprobación 1999
Tecnología RF DSSS
Banda de Frecuencia 2.4GHz
Codificación BARQUER 11 y CCK
Tecnica de
Modulación DBPSK Y DQPSK
Velocidades ( Data
rate) 1,2,5.5,11 Mbps
Canales que no se
solapan 1,6,11
IEEE 802.11b
La 802.11b especificó las tasas de datos de 1;
2; 5,5 y 11 Mb/s en la banda de 2,4 GHz ISM
que utiliza DSSS.
Existen ventajas en la utilización de la banda
de 2,4 GHz. Los dispositivos en la banda de
2,4 GHz tendrán mejor alcance que aquellos
en la banda de 5 GHz. Además, las
transmisiones en esta banda no se obstruyen
fácilmente como en 802.11a.
Hay una desventaja importante al utilizar la
banda de 2,4 GHz. Muchos dispositivos de
clientes también utilizan la banda de 2,4 GHz
y provocan que los dispositivos 802.11b y g
tiendan a tener interferencia.

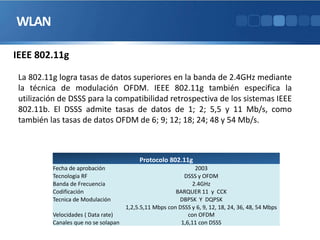

10. WLAN
Protocolo 802.11g
Fecha de aprobación 2003
Tecnologia RF DSSS y OFDM
Banda de Frecuencia 2.4GHz
Codificación BARQUER 11 y CCK
Tecnica de Modulación DBPSK Y DQPSK
Velocidades ( Data rate)
1,2,5.5,11 Mbps con DSSS y 6, 9, 12, 18, 24, 36, 48, 54 Mbps
con OFDM
Canales que no se solapan 1,6,11 con DSSS
IEEE 802.11g
La 802.11g logra tasas de datos superiores en la banda de 2.4GHz mediante
la técnica de modulación OFDM. IEEE 802.11g también especifica la
utilización de DSSS para la compatibilidad retrospectiva de los sistemas IEEE
802.11b. El DSSS admite tasas de datos de 1; 2; 5,5 y 11 Mb/s, como
también las tasas de datos OFDM de 6; 9; 12; 18; 24; 48 y 54 Mb/s.

11. WLAN
IEEE 802.11n
El estándar IEEE 802.11n fue pensado para mejorar las tasas
de datos y el alcance de la WLAN sin requerir energía
adicional o asignación de la banda RF. 802.11n utiliza radios y
antenas múltiples en los puntos finales, y cada uno transmite
en la misma frecuencia para establecer streams múltiples.
La tecnología de entrada múltiple/salida múltiple (MIMO)
divide un stream rápido de tasa de datos en múltiples
streams de menor tasa y los transmite simultáneamente por
las radios y antenas disponibles. Esto permite una tasa de
datos teórica máxima de 248 Mb/s por medio de dos
streams.
Canales de 40Mhz ( frente a 20Mhz ) Mejor rendimiento en 5
GHz, se puede usar en 2.4 GHz si las frecuencias están libres.
Protocolo 802.11n
Fecha de
aprobación 2008
Tecnologia
RF MIMO-OFDM
Banda de
Frecuencia
2.4 Y 5.0
GHz
Velocidades
( Data rate) 75-300Mbs
Canales
que no se
solapan
Depende de
la frecuencia

12. WLAN
Componentes de la infraestructura inalámbrica
El punto de acceso (AP): Es la unión entre las redes con cableado y la red inalámbrica,
o entre diversas zonas cubiertas por redes Wlan, que actúa como repetidor de la señal
entre estas zonas (celdas).
Un punto de acceso es un dispositivo de Capa 2 que funciona como un hub Ethernet
802.3. La RF es un medio compartido y los puntos de acceso escuchan todo el tráfico
de radio (frecuencia). Al igual que con el Ethernet 802.3, los dispositivos que intentan
utilizar el medio compiten por él. A diferencia de los NIC Ethernet, es costoso realizar
NIC inalámbricos que puedan transmitir y recibir información al mismo tiempo, de
modo que los dispositivos de radio no detectan colisiones. En cambio, los dispositivos
WLAN están diseñados para evitarlos.
Los puntos de acceso supervisan una función de coordinación distribuida (DCF)
llamada Acceso múltiple por detección de portadora con prevención de colisiones
(CSMA/CA).

13. WLAN
Componentes de la infraestructura inalámbrica
Los routers inalámbricos cumplen el rol de punto de acceso, switch Ethernet y router.
Primero está el punto de acceso inalámbrico, que cumple las funciones típicas de un
punto de acceso. Un switch integrado de varios puertos full-duplex, 10/100
proporciona la conectividad a los dispositivos conectados por cable. Finalmente, la
función de router provee un gateway para conectar a otras infraestructuras de red.
Atenas: dispositivo para enviar y recibir ondas radioeléctricas.
Adaptadores: Tarjeta de red de área local que cumple la certificación Wi-Fi y permite
la conexión de un terminal de usuario en una red 802.11 ( USB, PCMCA, PCI, etc).
Cables, conectores y accesorios: Necesarios para implementar y utilizar redes Wlan.
Terminales: ( Pc, impresora, PDA, Smartphone, etc)

14. WLAN
Técnicas de Modulación
DSSS (Espectro Ensanchado por Secuencia Directa )
En esta técnica se genera un patrón de bits redundante para cada uno de los bits que
componen la señal. Cuanto mayor sea este patrón de bits, mayor será la resistencia de la
señal a las interferencias. El estándar IEEE 802.11 recomienda un tamaño de 11 bits, pero el
optimo es de 100. En recepción es necesario realizar el proceso inverso para obtener la
información original.
La secuencia de bits utilizada para modular los bits se conoce como secuencia de Barker
(también llamado código de dispersión o pseudorruido). Es una secuencia rápida diseñada
para que aparezca aproximadamente la misma cantidad de 1 que de 0.
FHSS (Frecuency Hopping Spread Spectrum)
La tecnología de espectro ensanchado por salto en frecuencia consiste en transmitir una
parte de la información en una determinada frecuencia durante un intervalo de tiempo
llamada dwell time e inferior a 400 ms. Pasado este tiempo se cambia la frecuencia de
emisión y se sigue transmitiendo a otra frecuencia. De esta manera cada tramo de
información se va transmitiendo en una frecuencia distinta durante un intervalo muy corto
de tiempo.

15. WLAN
OFDM (Orthogonal Frequency-Division Multiplexing) es un esquema de
modulación digital en el cual se divide el espectro disponible en varios sub-
canales de poco ancho de banda, cada uno centrado en una portadora, todas
cercanas y ortogonales entre si. Gracias a la ortogonalidad de las mismas, se
elimina el cross-talk entre los sub-canales y se simplifica el diseño del
transmisor y el receptor, ya que no se requiere un filtro para cada sub-canal.
También permite una mayor eficiencia en el uso del espectro acercándonos a
la capacidad máxima del canal.
Dado que el ancho de los sub-canales es pequeño, su atenuación resulta
prácticamente constante dentro del mismo, lo cual simplifica la ecualización
que se va a realizar con respecto a la necesaria en modulaciones de única
portadora.
Técnicas de Modulación

16. WLAN
Modo Ad Hoc: no utiliza AP, es una conexión entre
dispositivos terminales.
Modo de Infraestructura: trabaja utilizando puntos
de acceso. Presenta una eficiencia superior a la red
ad hoc, ya que este modo gestiona y transporta
cada paquete de información a su destino,
mejorando la velocidad del conjunto.
Topología de redes WLAN

17. WLAN
Un identificador de servicio compartido (SSID) es un identificador único que
utiliza los dispositivos cliente para distinguir entre múltiples redes inalámbricas
cercanas. Varios puntos de acceso en la red pueden compartir un SSID
El estándar define al BSS conjunto de servicio básico como un grupo de
estaciones que se comunican entre ellas.
El estándar IEEE 802.11 se refiere a una red ad hoc como un BSS independiente
(IBSS).
El área de cobertura para un IBSS y un BSS es el área de servicio básica (BSA).
Cuando un BSS simple no provee la suficiente cobertura RF, uno o más se
pueden unir a través de un sistema de distribución simple hacia un conjunto de
servicios extendidos (ESS). En un ESS, un BSS se diferencia de otro mediante el
identificador BSS (BSSID), que es la dirección MAC del punto de acceso que
sirve al BSS. El área de cobertura es el área de servicio extendida (ESA).

18. WLAN
Topología de redes WLAN

19. WLAN
Outdoor Wireless Bridges: Utilizadas
para interconectar de manera
inalámbrica dos o mas redes Lan
remotas sin necesidad de utilizar
enrutamiento.
Outdoor Mesh Networks:
Con la apropiada conexión es de suma
importancia, ya que existen diferentes
rutas para llegar al destino.
Topología de redes WLAN

20. WLAN
El estándar IEEE 802.11 establece el esquema de canalización para el uso de las
bandas RF no licenciadas en las WLAN. La banda de 2,4 GHz se divide en 11 canales
para Norteamérica y 13 canales para Europa.
Estos canales tienen una separación de frecuencia central de sólo 5 MHz y un ancho
de banda total (u ocupación de frecuencia) de 22 MHz. El ancho de banda del canal
de 22 MHz combinado con la separación de 5 MHz entre las frecuencias centrales
significa que existe una superposición entre los canales sucesivos.
Canales que no se interfieren

21. WLAN
Beacons - Tramas que utiliza la red WLAN para comunicar su presencia.
( siempre se están enviando)
Proceso conjunto de Asociación 802.11
Sondeo - Envió de tramas por parte de los clientes de la WLAN para
encontrar sus redes.
Autenticación - Proceso que funciona como instrumento de seguridad del
estándar original 802.11 y el cual todavía se exige.
Asociación - Proceso para establecer la conexión de datos entre un punto de
acceso y un cliente WLAN.
Proceso de conexión en redes wlan

22. WLAN

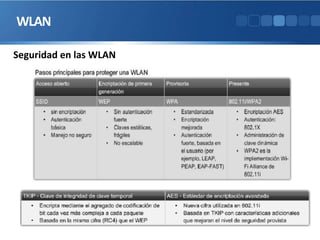

Seguridad en las WLAN

23. Tecnología Wimax
WiMAX (Worldwide Interoperability for Microwave Access) es el nombre
comercial de un grupo de tecnologías inalámbricas que emergieron de la
familia de estándares Wireless MAN (Wireless Metropolitan Area Network –
Red de Área Metropolitana Inalámbrica) IEEE 802.16.
WIMAX es una potente solución a las necesidades de redes de acceso
inalámbricas de banda ancha, de amplia cobertura y elevadas prestaciones.
Ofrece una gran capacidad (hasta 75 Mbps por cada canal de 20 MHz), e
incorpora mecanismos para la gestión de la calidad de servicio (QoS).
permite amplias coberturas tanto con línea de visión entre los puntos a
conectar (LOS) como sin línea de visión (NLOS) en bandas de frecuencias de
uso común o licenciadas.
http://www.wimaxforum.org/

24. Tecnología Wimax
Fácil instalación, eliminando procesos requeridos en instalaciones cableadas.
Resistente a las interferencias.
Soporta convergencia de los servicios de Internet y datos banda ancha, voz y
contenido sobre una única plataforma de acceso inalámbrico.
Frecuencia segura y privada de 3.5 Ghz, que permite baja interferencia, a
diferencia de las soluciones inalámbrica con frecuencia pública.
No requiere línea de vista.
Reducción de costos (mas económico que las soluciones cableadas
tradicionales)
Ventajas de la Tecnología Wimax

25. Tecnología Wimax
Servicios de Internet de banda
Ancha (Sustituto de ADSL)
Servicios de Televisión Digital.
Conexión de sitios remotos
Interconexión de otras redes
(backhaul)
Aplicaciones de la Tecnología Wimax

26. Tecnología Wimax
- El equipo de usuario o CPE ( Customer Premises Equipment ). Este es el
equipo que incorpora las funciones de las SS ( Subscriber Station )
identificadas en el funcionamiento de las redes Broadband Wireless Acces
(BWA). Este equipo proporciona la conectividad vía radio con la estación base
(BS).
- La estación base con las funciones de BS ( Base Station ). Además de
proporcionar conectividad con las SS también proporciona los mecanismos
de control y gestión de los equipos SS. La estación base tiene los elementos
necesarios para conectarse con el sistema de distribución.
Antenas: Específicas para la frecuencia y cobertura necesarias
Otros componentes: cables, amplificadores, conectores, adaptadores y
protectores de linea.
Componentes de una Red Wimax

27. Tecnología Wimax

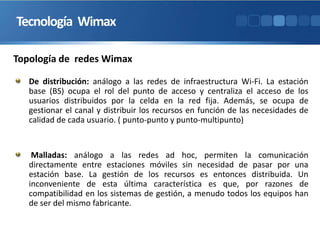

De distribución: análogo a las redes de infraestructura Wi-Fi. La estación
base (BS) ocupa el rol del punto de acceso y centraliza el acceso de los
usuarios distribuidos por la celda en la red fija. Además, se ocupa de
gestionar el canal y distribuir los recursos en función de las necesidades de
calidad de cada usuario. ( punto-punto y punto-multipunto)
Malladas: análogo a las redes ad hoc, permiten la comunicación
directamente entre estaciones móviles sin necesidad de pasar por una
estación base. La gestión de los recursos es entonces distribuida. Un
inconveniente de esta última característica es que, por razones de
compatibilidad en los sistemas de gestión, a menudo todos los equipos han
de ser del mismo fabricante.
Topología de redes Wimax

28. Tecnología Wimax
Originalmente, el estándar 802.16 se finalizó el año 2001 y comprendía las
funcionalidades básicas del Wimax. Trabajaba en la banda de los 10 a 66
GHz, que exigía línea de vista para la comunicación. Con canales muy anchos
(de hasta 28 MHz) y modulaciones eficientes, el estándar permitía
capacidades teóricas de hasta 134 Mbps.
Estándar IEEE 802.16
Protocolo 802.16
Fecha de aprobación 2002
Tecnología RF/ Modulación QPSK y QAM16 y QAM64
Banda de Frecuencia 10-66 GHz
Movilidad Fijo
Condición LoS
Velocidades ( Data rate) 134 Mbps
Ancho de Banda del canal 28 MHz

29. Tecnología Wimax
El año 2003 se publica un estándar complementario al 802.16, que
básicamente extendía el estándar original para bandas de frecuencias más
bajas, que permitían la comunicación sin visibilidad directa, mejoraba la
cobertura dentro de edificios y permitía establecer redes donde los mismos
terminales Wimax actúan como repetidores (mesh networks)
Estándar IEEE 802.16a
Protocolo 802.16a
Fecha de aprobación 2003
Tecnología RF/ Modulación OFDM, OFDMA,QPSK y QAM16 y QAM64
Banda de Frecuencia 2-11 GHz
Movilidad Fijo
Condición NLoS
Velocidades ( Data rate) 75 Mbps
Ancho de Banda del canal Ajustable 1.25-20 MHz

30. Tecnología Wimax
El estándar 802.16d, más conocido como en 802.16-2004, unifica ambos
estándares anteriores en uno solo, y además, incorporaba algunas
correcciones sobre los estándares originales. Éste es el estándar de
referencia y para el cual empiezan a aparecer los primeros equipos.
Estándar IEEE 802.16d
Protocolo 802.16d
Fecha de aprobación 2004
Tecnología RF OFDM, OFDMA,QPSK y QAM16 y QAM64
Banda de Frecuencia 2-66 GHz
Movilidad Fijo
Condición LoS y NLoS
Velocidades ( Data rate) 75 Mbps
Ancho de Banda del canal 20 MHz
IEEE 802.16-2004: WiMAX para redes fijas y nómadas con calidad de servicio y seguridad

31. Tecnología Wimax
Incluye soporte para la movilidad con velocidades de hasta 120 km/h, así
como soporte para la itinerancia (Roaming), en la banda de frecuencias más
inferior de las utilizadas por WiMAX. Este estándar también se conoce como
802.16e-2005.
Estándar IEEE 802.16e
Protocolo 802.16e
Fecha de aprobación 2005
Tecnología RF/ Modulación Escalable OFDM,QPSK y QAM16 y QAM64
Banda de Frecuencia 2-6 GHz
Movilidad Sistema Móvil
Condición NLoS
Velocidades ( Data rate) 15 Mbps
Ancho de Banda del canal 5 MHz

32. Tecnología Wimax

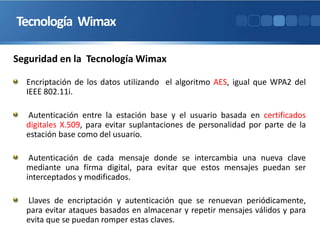

Encriptación de los datos utilizando el algoritmo AES, igual que WPA2 del
IEEE 802.11i.
Autenticación entre la estación base y el usuario basada en certificados
digitales X.509, para evitar suplantaciones de personalidad por parte de la
estación base como del usuario.
Autenticación de cada mensaje donde se intercambia una nueva clave
mediante una firma digital, para evitar que estos mensajes puedan ser
interceptados y modificados.
Llaves de encriptación y autenticación que se renuevan periódicamente,
para evitar ataques basados en almacenar y repetir mensajes válidos y para
evita que se puedan romper estas claves.
Seguridad en la Tecnología Wimax

33. Cuerpo que gira libremente alrededor de otro. Satélite natural: la luna.
Satélites artificiales: Han sido colocados en órbitas por el hombre.
Principales usos de los satélites artificiales:
Estudio de fenómenos atmosféricos
Determinación de zonas geológicas
Identificación de cosechas
Inteligencia militar
Telecomunicaciones
Posicionamiento Geográfico
Comunicacióndedatos Satelital
¿Que es un Satélite?

34. ¿Qué es un satélite de comunicaciones?
Un “re-transmisor radioeléctrico” en el espacio
Recibe, amplifica y reorienta señales hacia la tierra o a otros
satélites (ISL)
Antena de Transmisión
Comunicacióndedatos Satelital

35. Alto cubrimiento geográfico
Reducción del problema
de la línea de vista
Elevada confiabilidad (99.9% Up time)
Difusión confiable de información
Fácil de instalar
Soporta diversas aplicaciones:
Video
Datos
Voz
Comunicacióndedatos Satelital
• Ideal para redes distribuidas
y punto multipunto
• Ancho de banda asimétrico
• Bajo BER
• Entrega simultánea de datos
a varios puntos
• Independencia de una red
pública
¿Por qué emplear las comunicaciones por satélite?

36. TiposdeSatélites
GEO
A 36000 Km.(~5,6 del radio de la tierra)
Período orbital 23 h, 56 min. y 4 seg.
MEO
Altura entre 10.075 y 20.150 Km.
Su posición relativa respecto a la superficie no es fija.
LEO
Situados a 1.500 Km. por termino medio
Períodos orbitales se encuentran entre los 90 y los 120
minutos.
Constelación de satélites.
Comunicacióndedatos Satelital

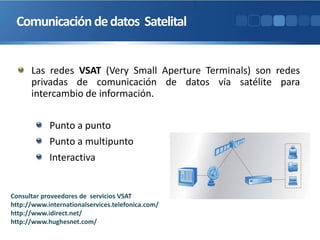

37. Las redes VSAT (Very Small Aperture Terminals) son redes
privadas de comunicación de datos vía satélite para
intercambio de información.
Punto a punto
Punto a multipunto
Interactiva
Comunicacióndedatos Satelital
Consultar proveedores de servicios VSAT
http://www.internationalservices.telefonica.com/
http://www.idirect.net/
http://www.hughesnet.com/

38. CaracterísticasdelasRedesVSATs
Redes privadas diseñadas a la medida de las necesidades de las compañías.
El aprovechamiento de las ventajas del satélite por el usuario de servicios de telecomunicación a un
bajo costo y fácil instalación.
Las antenas montadas en los terminales necesarios son de pequeño tamaño (menores de 2.4
metros, típicamente 1.3m).
Permite la transferencia de voz, datos y video.
La red puede tener gran densidad (1000 estaciones VSAT) y está controlada por una estación central
llamada HUB que organiza el tráfico entre terminales, y optimiza el acceso a la capacidad del
satélite.
Enlaces asimétricos.
Las bandas de frecuencias, suelen ser K o C, donde se da alta potencia en transmisión y buena
sensibilidad en recepción.
Comunicacióndedatos Satelital

39. Alcance y cobertura
Lugares lejanos y de difícil acceso
Confiabilidad
Disponibilidad de hasta el 99.5%
Tiempo de instalación
Pocas horas
Mantenimiento
Posee bajo MTTR
Flexibilidad
Costo
Costo inicial Vs. Ganancias a partir del 2do. Año
Comunicacióndedatos Satelital
Ventajas deVSAT

40. Estrella
Alto retardo de propagación
Usada en acceso TDMA
Alto costo en el HUB
Tamaño pequeño de antena
(1.8 m)
Bajo costo en las VSATs
Aplicaciones de intercambio
de datos
Malla
Bajo retardo de
propagación
Usada en acceso
PAMA/DAMA
Bajo costo del HUB
Mayor tamaño de la antena
(2-4 m)
Alto costo en VSATs
Aplicaciones de alto tráfico
Comunicacióndedatos Satelital
TopologíasdelasVSATs

41. Accesoalmedio
FDMA (Frecuency Division Multiple Access)
Comparten el recurso en el dominio de la frecuencia
PAMA (Pre Assigned Multiple Access)
Canal permanente
No existe retardo en el establecimiento de la llamada
SCPC
DAMA (Acceso múltiple por Asignación por Demanda)
Conjunto de canales disponibles
Servicios de punto a punto, fax, datos y videoconferencia
Comunicacióndedatos Satelital

42. TDMA (Time Division Multiple Access)
Se comparte el medio en los espacios de
tiempo
Las VSATs usan los slots (Inbound) para
el acceso al HUB
Existe sincronización con el HUB
Comunicacióndedatos Satelital
Accesoalmedio

43. Quetecnologíaemplear
Tipo de aplicación
Tipo de transacción (interactiva o por “ráfaga” burst)
Número de usuarios usando la red al mismo tiempo
Tamaño de transacción
Tiempo de respuesta esperado
Comunicacióndedatos Satelital
TDMA PAMA DAMA
No. de sitios Pequeño-Grande Menos de diez Menos de diez
Aplicación Burst Alto tráfico
Retardo en
establecimento de
la llamada
Tráfico Menos de 5 M Alto Alto
Voz Soportada Soportada
Específicamente
apto
Broadcasting
de datos
Idealmente apto No soportado
Puede ser
soportado
Videoconfere
ncia
No soportada
Puede ser
soportada
Puede soportarse

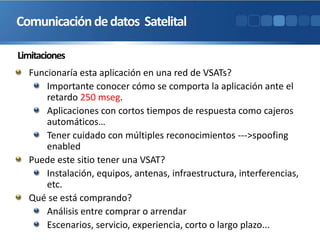

44. Limitaciones
Funcionaría esta aplicación en una red de VSATs?
Importante conocer cómo se comporta la aplicación ante el
retardo 250 mseg.
Aplicaciones con cortos tiempos de respuesta como cajeros
automáticos…
Tener cuidado con múltiples reconocimientos --->spoofing
enabled
Puede este sitio tener una VSAT?
Instalación, equipos, antenas, infraestructura, interferencias,
etc.
Qué se está comprando?
Análisis entre comprar o arrendar
Escenarios, servicio, experiencia, corto o largo plazo...
Comunicacióndedatos Satelital

45. SCPCyMCPC
El servicio SCPC (Single Channel per Carrier) /MCPC (Multi Channel
per Carrier) proporciona enlaces bidireccionales dedicados vía
satélite, tanto simétricos como asimétricos, para comunicaciones
digitales entre dos puntos o varios, fijos o móviles, situados en
localizaciones arbitrarias dentro del haz de cobertura del satélite.
Comunicacióndedatos Satelital

46. Ventajas
Servicio de transmisión dedicado. (Full-Time)
Alta confiabilidad
Integración de voz, datos y video
Recomendable para redes pequeñas (2-8 sitios)
Alta velocidad ( 64KBps-155 Mbps)
Desde el punto de vista de los costos que requiere la
disponibilidad de cada tipo de servicio, se deberá tener en
cuenta que los enlaces SCPC son más costosos que los
enlaces VSAT, tanto en los cargos de instalación como el abono
mensual, en virtud del servicio dedicado que brinda.
Comunicacióndedatos Satelital

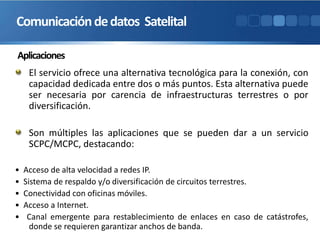

47. Aplicaciones
El servicio ofrece una alternativa tecnológica para la conexión, con
capacidad dedicada entre dos o más puntos. Esta alternativa puede
ser necesaria por carencia de infraestructuras terrestres o por
diversificación.
Son múltiples las aplicaciones que se pueden dar a un servicio
SCPC/MCPC, destacando:
• Acceso de alta velocidad a redes IP.
• Sistema de respaldo y/o diversificación de circuitos terrestres.
• Conectividad con oficinas móviles.
• Acceso a Internet.
• Canal emergente para restablecimiento de enlaces en caso de catástrofes,
donde se requieren garantizar anchos de banda.
Comunicacióndedatos Satelital

48. Fundamento
La cuarta Generación de comunicaciones móviles está basada en
el Protocolo IP, la misma esta concebida para ser un sistema de
sistemas y una plataforma para múltiples redes, debido a la
convergencia entre las redes cableadas e inalámbricas. La
misma proveerá velocidades de 100 Mbps en movimiento y 1
Gbps en reposo, manteniendo una calidad de servicio de
punta a punta.
Fusión de protocolos y tecnologías inalámbricas normadas para
hacer posible la integración de las redes cableadas e
inalámbricas .
Tecnología 4G

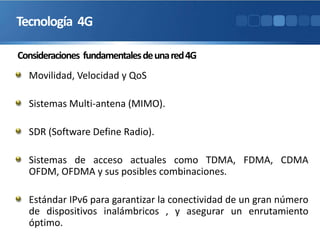

49. Consideraciones fundamentalesdeunared4G
Movilidad, Velocidad y QoS
Sistemas Multi-antena (MIMO).
SDR (Software Define Radio).
Sistemas de acceso actuales como TDMA, FDMA, CDMA
OFDM, OFDMA y sus posibles combinaciones.
Estándar IPv6 para garantizar la conectividad de un gran número
de dispositivos inalámbricos , y asegurar un enrutamiento
óptimo.
Tecnología 4G

50. PuedenUtilizarelemblema 4G:
LTE
Wimax
Evolución de las Tecnologías 3G
Tecnología 4G
Tecnologías 4Greales:
LTE avanzada
Wimax avanzado (Wimax II)

51. OtrasTecnologíasInalámbricas
Cordless Phone: Opera en frecuencias de 900 MHz, 2.4 y 5.8 GHz
Blutooth: WPAN, IEEE 802.15.1, 2.4 GHz y 2Mbps
ZigBee : WPAN, IEEE 802.15.4, 915 MHz y 2.4 GHz
Microwaves (opera de 1 a 40 GHz: LMDS y MMDS)
Wireless X11 cameras (opera a 2.4 GHz)
Radar systems (opera en frecuencias de 2 a 4 GHz)
Motion sensors (opera a 2.4 GHz)
Fluorescent lighting (opera a 20000 Hz o mayor)
Game controllers and adapters (usualmente opera a 2.5 GHz)
Sistema global para comunicaciones móviles (GSM): Incluye las
especificaciones de la capa física que habilitan la implementación del
protocolo Servicio general de radio por paquetes (GPRS) de capa 2
para proporcionar la transferencia de datos a través de redes de
telefonía celular móvil.

52. Referencia Bibliográfica
1. CCNA 3 V4.0 Curriculum de exploración.
2. CCNA Wireless official guide 2009
3. Antenas. Ediciones UPC, Universidad de Valencia 2002
4. http://redeswimax.jimdo.com/
5. http://sx-de-tx.wikispaces.com/WIMAX
