Este documento resume conceptos clave de la capa de enlace de datos y la capa de red en el modelo OSI, incluyendo tramas, direccionamiento IP, protocolos ARP y DNS, y cómo permiten la comunicación entre nodos en una red. Explica los servicios y campos típicos de la capa de enlace de datos y los procesos de direccionamiento, encapsulamiento, enrutamiento y desencapsulamiento en la capa de red.

1. Redes de Datos
Informatica I
Ing. Daniel Fortin
Ing. German Casado
Clase 3

2. Repaso clase 2

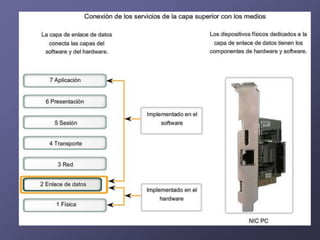

3. Capa de enlace de datos: soporte y conexión a servicios de capa superior
La capa de enlace de datos proporciona un medio para intercambiar datos a
través de medios locales comunes.
La capa de enlace de datos realiza dos servicios básicos:
•Permite a las capas superiores acceder a los medios usando técnicas, como
tramas.
•Controla cómo los datos se ubican en los medios y son recibidos desde los
medios usando técnicas como control de acceso a los medios y detección de
errores.
Como con cada una de las capas OSI, existen términos específicos para esta
capa:
•Trama: el PDU de la capa de enlace de datos.
•Nodo: la notación de la Capa 2 para dispositivos de red conectados a un medio
común.
•Medios/medio (físico)*: los medios físicos para la transferencia de información
entre dos nodos.
•Red (física)**: dos o más nodos conectados a un medio común.

5. Los tipos de campos típicos incluyen:
• Campos indicadores de comienzo y detención: Límites de comienzo y inicialización de la
trama
• Nombrar o direccionar campos
• Campo tipo: El tipo de PDU contenido en la trama
• Calidad: campos de control
• Campo de datos: Carga de tramas (Paquete de capa de red)

6. Half Duplex

7. Full Duplex

8. Topologias

9. CSMA es generalmente implementado junto con un método para resolver la
contención del medio. Los dos métodos comúnmente utilizados son:
CSMA/Detección de colisión
En CSMA/Detección de colisión (CSMA/CD), el dispositivo monitorea los medios
para detectar la presencia de una señal de datos. Si no hay una señal de datos,
que indica que el medio está libre, el dispositivo transmite los datos. Si luego se
detectan señales que muestran que otro dispositivo estaba transmitiendo al mismo
tiempo, todos los dispositivos dejan de enviar e intentan después. Las formas
tradicionales de Ethernet (802.3) usan este método.
CSMA/Prevención de colisiones
En CSMA/Prevención de colisiones (CSMA/CA), el dispositivo examina los medios
para detectar la presencia de una señal de datos. Si el medio está libre, el
dispositivo envía una notificación a través del medio, sobre su intención de
utilizarlo. El dispositivo luego envía los datos. Este método es utilizado por las
tecnologías de redes inalámbricas 802.11.

11. Hubs y dominios de colisiones
• Se conectan más dispositivos a la red.
• Los dispositivos acceden a los medios de la red con una mayor
frecuencia.
• Aumentan las distancias entre los dispositivos.

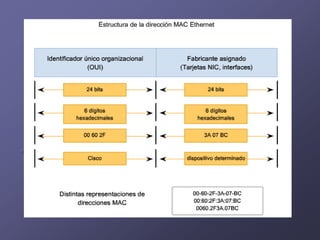

13. Visualización de la MAC

15. BROADCAST

16. HUB

17. SWITCH

18. Funcionamiento del switch
Para lograr su fin, los switches LAN
Ethernet realizan cinco operaciones
básicas:
Aprendizaje
Actualización
Inundación
Reenvío selectivo
Filtrado

19. Capa de RED

20. Preguntas?
Clase 3

22. Capa de red: Comunicación de
host a host
La Capa de red o Capa 3 de OSI provee
servicios para intercambiar secciones de
datos individuales a través de la red entre
dispositivos finales identificados. Para
realizar este transporte de extremo a extremo la
Capa 3 utiliza cuatro procesos básicos:
direccionamiento,
encapsulamiento,
enrutamiento , y
desencapsulamiento.

23. RED

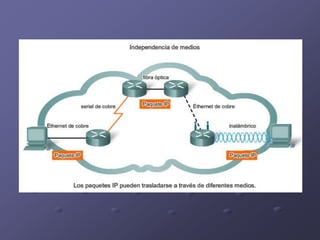

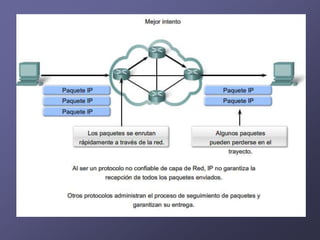

24. Protocolo Ipv4:
Ejemplo de
protocolo de
capa de Red

28. G
e
n
e
r
a
c
i
ó
n
d
e
l
.
P
a
q
u
e
t
e
I
P

30. Encabezado de paquete IPv4
Este curso considerará estos 6 campos
clave:
dirección IP origen,
dirección IP destino,
tiempo de existencia (TTL),
tipo de servicio (ToS),
protocolo, y
desplazamiento del fragmento

32. ¿Por qué separar hosts en
redes? – Direccionamiento
Jerárquico

35. Direccionamiento IP

36. Direccionamienro IP

37. Direccionamiento IP

38. Direccionamiento IP

39. Direccionamiento IP

40. Direccionamiento IP

42. ADDRESS RESOLUTION
PROTOCOL (ARP)
El proceso ARP: Mapeo de direcciones IP
a direcciones MAC
El protocolo ARP ofrece dos funciones
básicas:
Resolución de direcciones Ipv4 a
direcciones MAC.
Mantenimiento de una caché de las
asignaciones

43. ARP

44. ARP

45. ARP

47. Protocolo y servicios DNS
En redes de datos, los dispositivos son
rotulados con direcciones IP numéricas
para que puedan participar en el envío y
recepción de mensajes a través de la red.
Sin embargo, la mayoría de las personas
pasan mucho tiempo tratando de recordar
estas direcciones numéricas. Por lo tanto,
los nombres de dominio fueron creados
para convertir las direcciones numéricas
en nombres simples y reconocibles.

48. DNS

50. HTTP
