El documento describe las siete capas del modelo OSI, la cual divide el proceso de comunicación entre dos usuarios en una red en niveles distintos. Explica las funciones de cada capa, comenzando por la capa de aplicación que permite el uso de aplicaciones de software, y terminando con la capa física que se encarga de los elementos físicos que intervienen en la comunicación como el medio físico y la codificación de señales.

1. Modelo OSI
Diego alejandro acevedo
PROCESA DELGADO

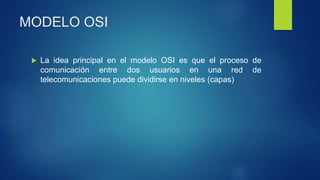

2. MODELO OSI
 La idea principal en el modelo OSI es que el proceso de
comunicación entre dos usuarios en una red de
telecomunicaciones puede dividirse en niveles (capas)

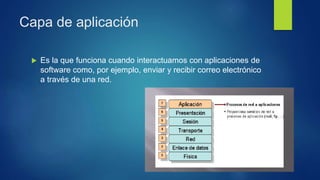

3. Capa de aplicación
 Es la que funciona cuando interactuamos con aplicaciones de
software como, por ejemplo, enviar y recibir correo electrónico
a través de una red.

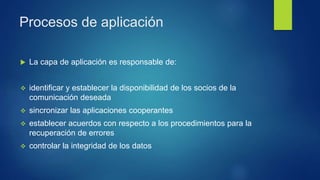

4. Procesos de aplicación
 La capa de aplicación es responsable de:
 identificar y establecer la disponibilidad de los socios de la
comunicación deseada
 sincronizar las aplicaciones cooperantes
 establecer acuerdos con respecto a los procedimientos para la
recuperación de errores
 controlar la integridad de los datos

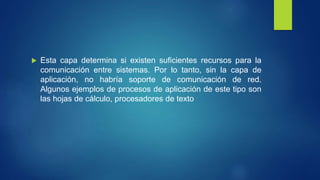

5.  Esta capa determina si existen suficientes recursos para la
comunicación entre sistemas. Por lo tanto, sin la capa de
aplicación, no habría soporte de comunicación de red.
Algunos ejemplos de procesos de aplicación de este tipo son
las hojas de cálculo, procesadores de texto

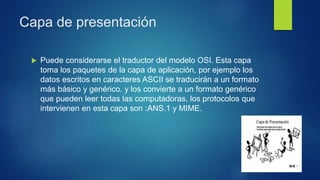

6. Capa de presentación
 Puede considerarse el traductor del modelo OSI. Esta capa
toma los paquetes de la capa de aplicación, por ejemplo los
datos escritos en caracteres ASCII se traducirán a un formato
más básico y genérico. y los convierte a un formato genérico
que pueden leer todas las computadoras, los protocolos que
intervienen en esta capa son :ANS.1 y MIME.

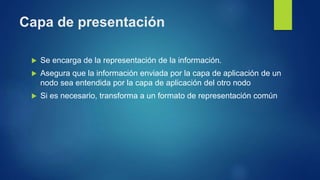

7. Capa de presentación
 Se encarga de la representación de la información.
 Asegura que la información enviada por la capa de aplicación de un
nodo sea entendida por la capa de aplicación del otro nodo
 Si es necesario, transforma a un formato de representación común

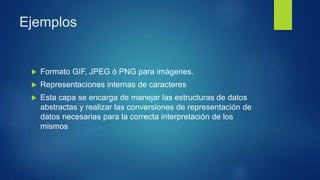

8. Ejemplos
 Formato GIF, JPEG ó PNG para imágenes.
 Representaciones internas de caracteres
 Esta capa se encarga de manejar las estructuras de datos
abstractas y realizar las conversiones de representación de
datos necesarias para la correcta interpretación de los
mismos

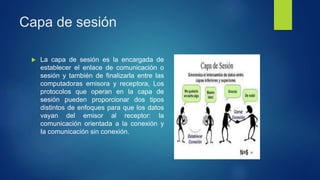

9. Capa de sesión
 La capa de sesión es la encargada de
establecer el enlace de comunicación o
sesión y también de finalizarla entre las
computadoras emisora y receptora, Los
protocolos que operan en la capa de
sesión pueden proporcionar dos tipos
distintos de enfoques para que los datos
vayan del emisor al receptor: la
comunicación orientada a la conexión y
Ia comunicación sin conexión.

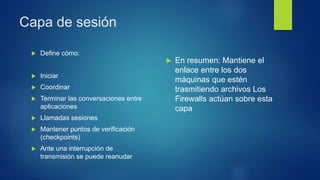

10. Capa de sesión
 Define cómo:
 Iniciar
 Coordinar
 Terminar las conversaciones entre
aplicaciones
 Llamadas sesiones
 Mantener puntos de verificación
(checkpoints)
 Ante una interrupción de
transmisión se puede reanudar
 En resumen: Mantiene el
enlace entre los dos
máquinas que estén
trasmitiendo archivos Los
Firewalls actúan sobre esta
capa

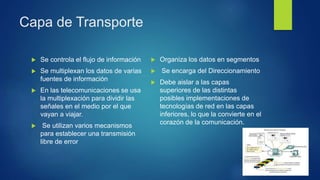

11. Capa de Transporte
 Se controla el flujo de información
 Se multiplexan los datos de varias
fuentes de información
 En las telecomunicaciones se usa
la multiplexación para dividir las
señales en el medio por el que
vayan a viajar.
 Se utilizan varios mecanismos
para establecer una transmisión
libre de error
 Organiza los datos en segmentos
 Se encarga del Direccionamiento
 Debe aislar a las capas
superiores de las distintas
posibles implementaciones de
tecnologías de red en las capas
inferiores, lo que la convierte en el
corazón de la comunicación.

12. Capa de Transporte
 Segmenta bloques grandes de datos antes de transmitirlos (y
los reensambla en el nodo destino)
 Realiza el control de Flujo
 No deja que falten ni sobren partes de los mensajes
trasmitidos (si es necesario, hace retransmisión de mensajes)
Internet utiliza los protocolos TCP y UDP de esta capa.

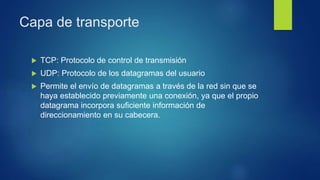

13. Capa de transporte
 TCP: Protocolo de control de transmisión
 UDP: Protocolo de los datagramas del usuario
 Permite el envío de datagramas a través de la red sin que se
haya establecido previamente una conexión, ya que el propio
datagrama incorpora suficiente información de
direccionamiento en su cabecera.

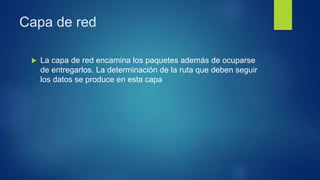

14. Capa de red
 La capa de red encamina los paquetes además de ocuparse
de entregarlos. La determinación de la ruta que deben seguir
los datos se produce en esta capa

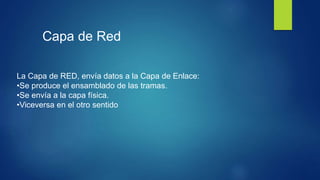

15. Capa de Red
La Capa de RED, envía datos a la Capa de Enlace:
•Se produce el ensamblado de las tramas.
•Se envía a la capa física.
•Viceversa en el otro sentido

16. Capa de red
 Elementos adicionales:
 Control de la congestión de red:
 Elemento que se necesita cuando la saturación de un nodo
puede llegar a bloquear la red.(topología) EnlaceWikipedia
 En esta capa se determina la ruta de los datos
(Direccionamiento físico) y su receptor final IP

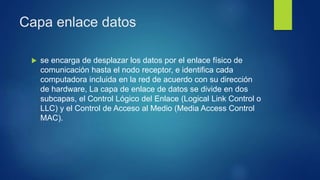

17. Capa enlace datos
 se encarga de desplazar los datos por el enlace físico de
comunicación hasta el nodo receptor, e identifica cada
computadora incluida en la red de acuerdo con su dirección
de hardware, La capa de enlace de datos se divide en dos
subcapas, el Control Lógico del Enlace (Logical Link Control o
LLC) y el Control de Acceso al Medio (Media Access Control
MAC).

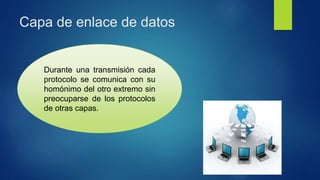

18. Capa de enlace de datos
Durante una transmisión cada
protocolo se comunica con su
homónimo del otro extremo sin
preocuparse de los protocolos
de otras capas.

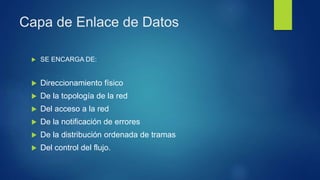

19. Capa de Enlace de Datos
 SE ENCARGA DE:
 Direccionamiento físico
 De la topología de la red
 Del acceso a la red
 De la notificación de errores
 De la distribución ordenada de tramas
 Del control del flujo.

20. Capa enlace de datos
 Es el responsable de la entrega nodo a nodo dentro de la
misma red.
 Ejemplo Utilizando direcciones MAC -> Direccionamiento
Físico
 Hace que la capa física aparezca ante un nivel superior (capa
red) como un medio libre de errores.
 Ayuda a la capa física, que garantiza la conexión pero que no
asegura estar libre de errores.

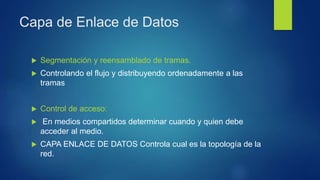

21. Capa de Enlace de Datos
 Segmentación y reensamblado de tramas.
 Controlando el flujo y distribuyendo ordenadamente a las
tramas
 Control de acceso:
 En medios compartidos determinar cuando y quien debe
acceder al medio.
 CAPA ENLACE DE DATOS Controla cual es la topología de la
red.

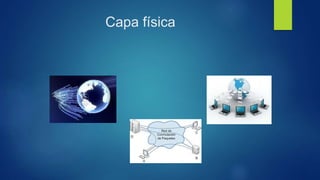

22. Capa física

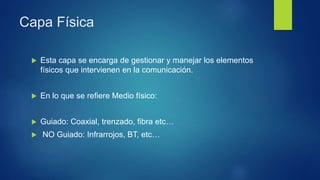

23. Capa Física
 Esta capa se encarga de gestionar y manejar los elementos
físicos que intervienen en la comunicación.
 En lo que se refiere Medio físico:
 Guiado: Coaxial, trenzado, fibra etc…
 NO Guiado: Infrarrojos, BT, etc…

24. Capa Física
 Codificar los digitos binarios que representan tramas de capa
de enlace en señales. Elementos de la capa fisica
 Medio fisico y conectores
 Representacin de los bits
 Introduccion de los datos de control
 Un transmisor y un circuito receptor

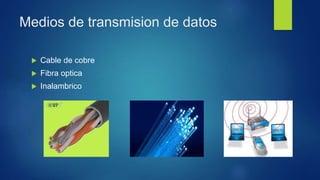

25. Medios de transmision de datos
 Cable de cobre
 Fibra optica
 Inalambrico

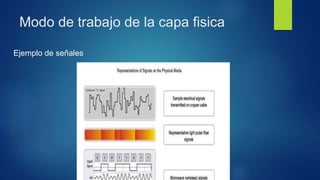

26. Modo de trabajo de la capa fisica
Ejemplo de señales
